Quelques réalisations acoustiques



Le Studio des Quatre Chemins propose des études acoustiques, des éléments de traitement acoustique préfabriqués en atelier. Nous effectuons l'étude, la réalisation et la pose dans les domaines suivants :

Réalisations - Traitement acoustique - Isolation acoustique - Découplage - Ventilation

Studios d'enregistrement - studios de répétition - Cabines acoustiques - Bureaux - Restaurants

Réalisations

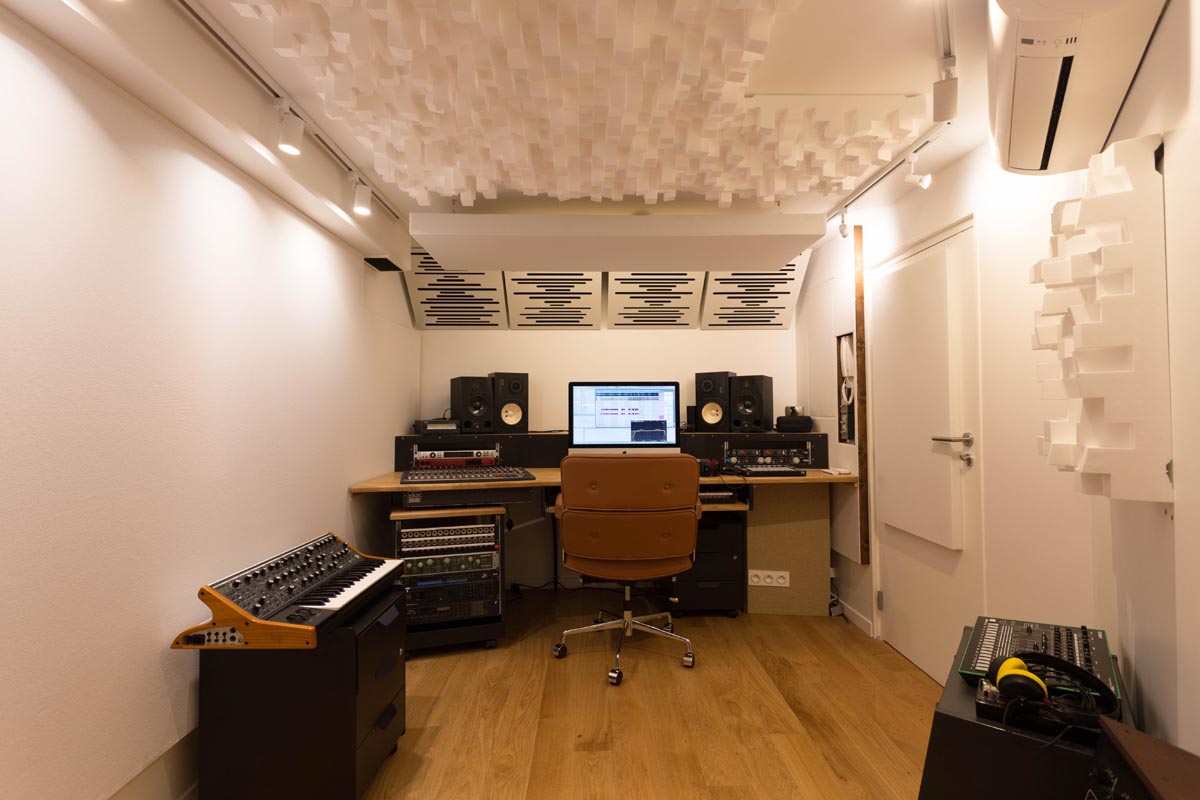

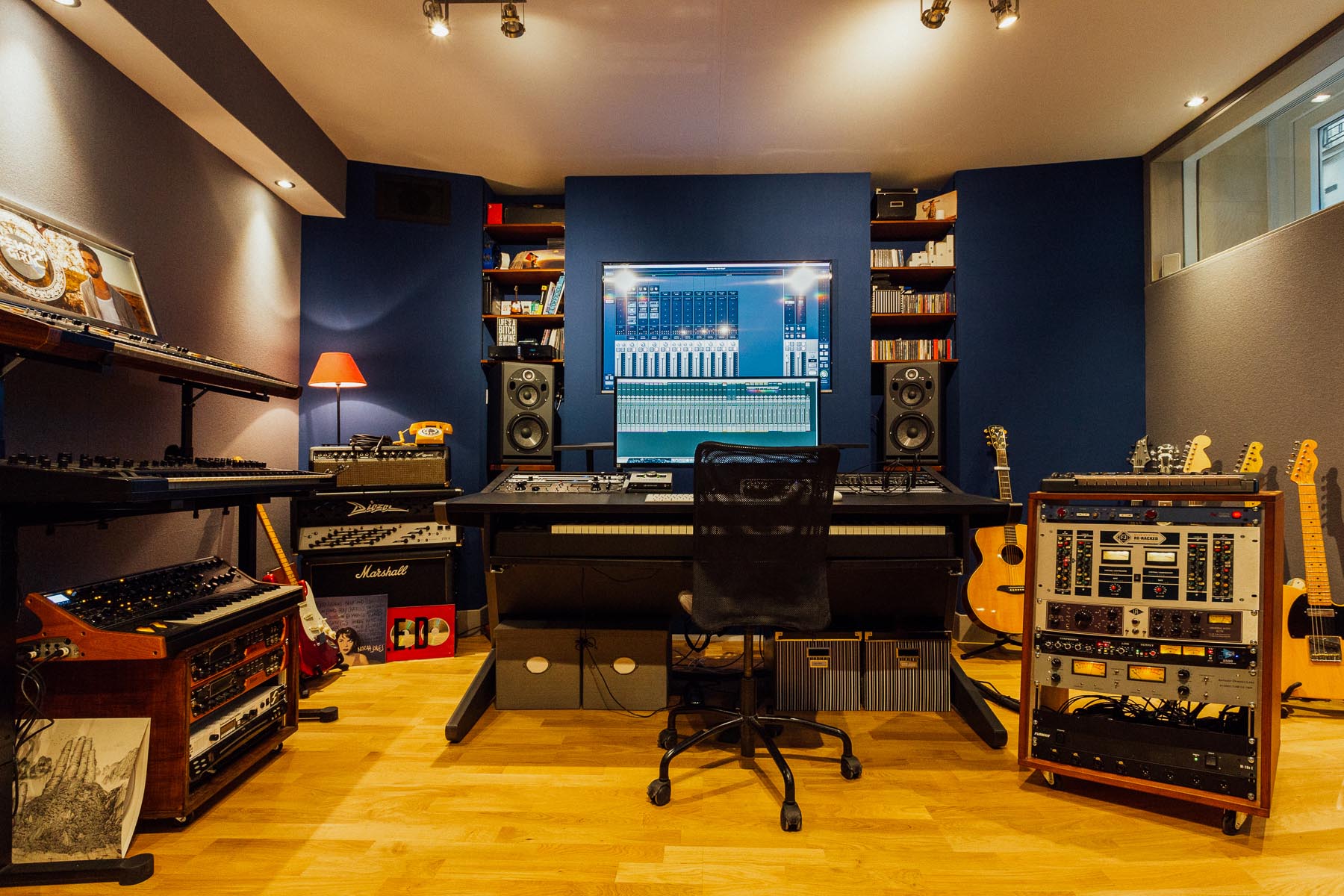

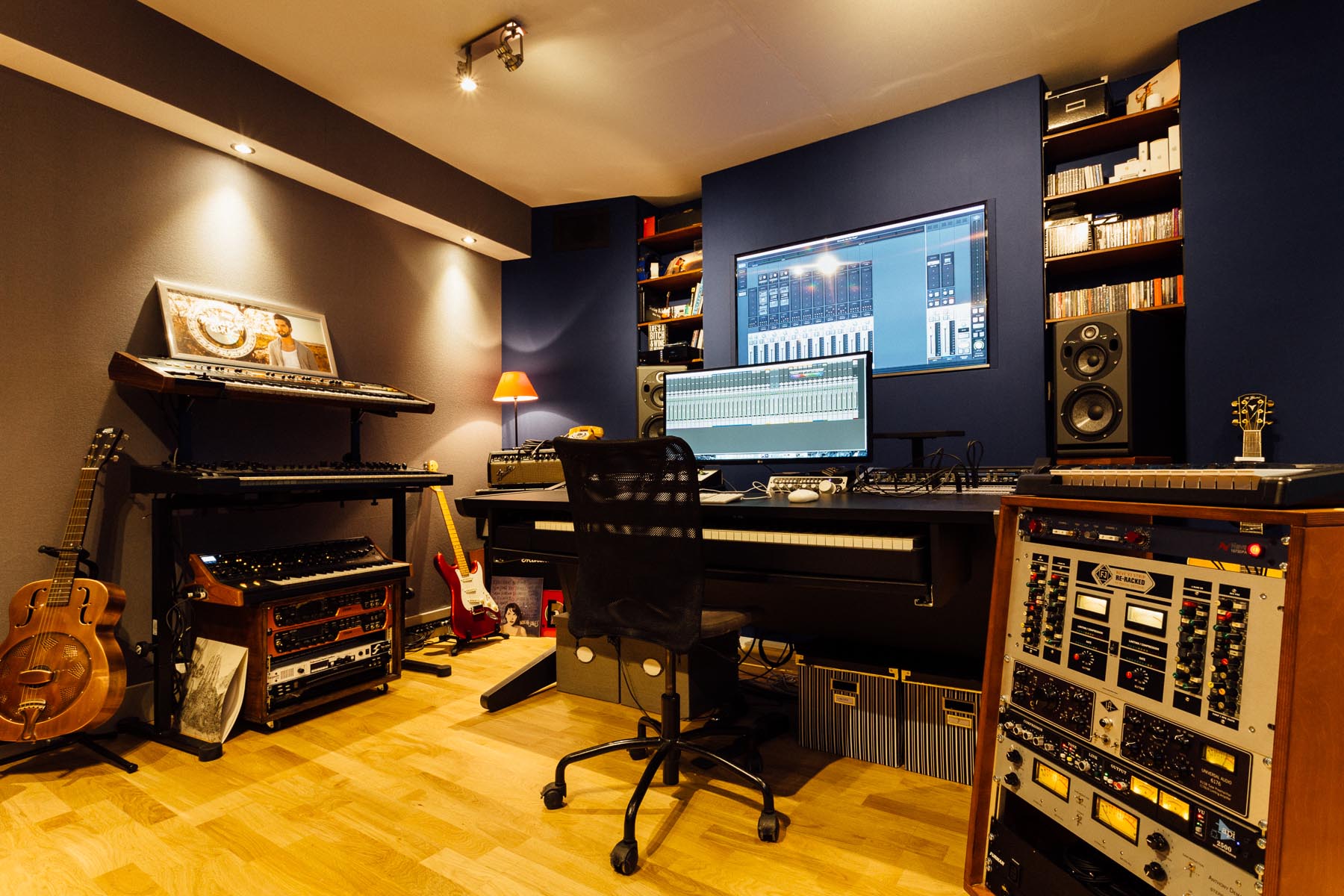

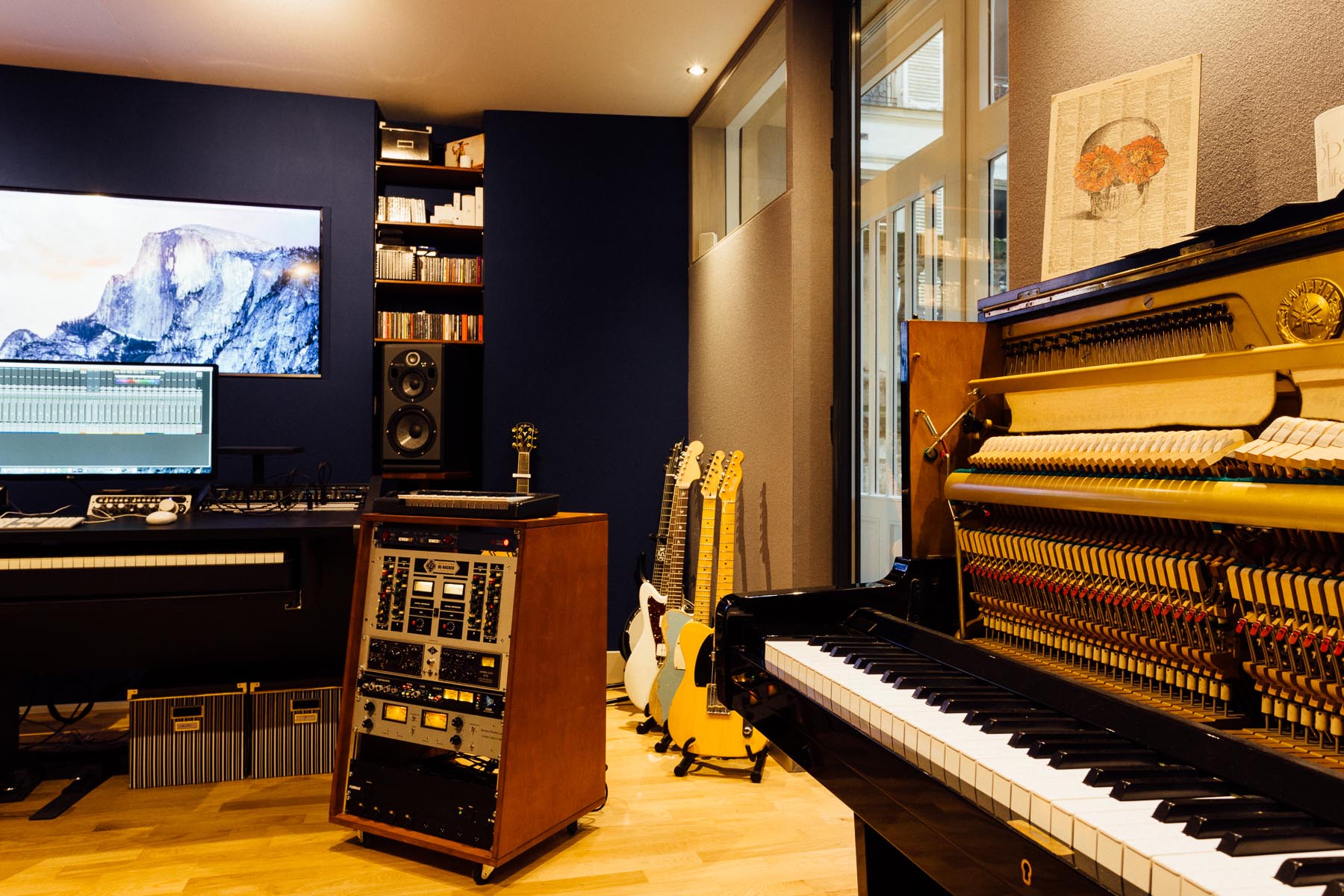

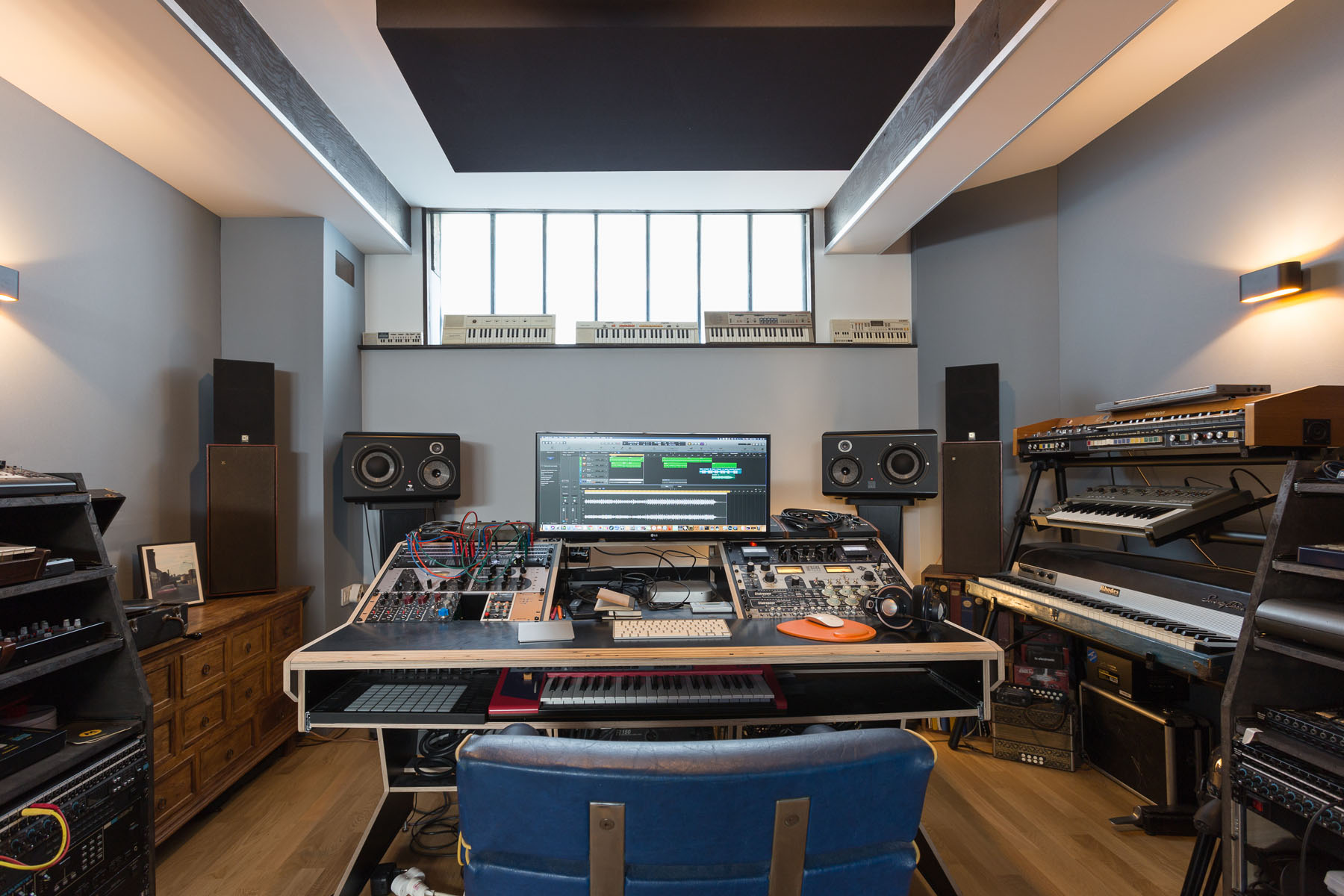

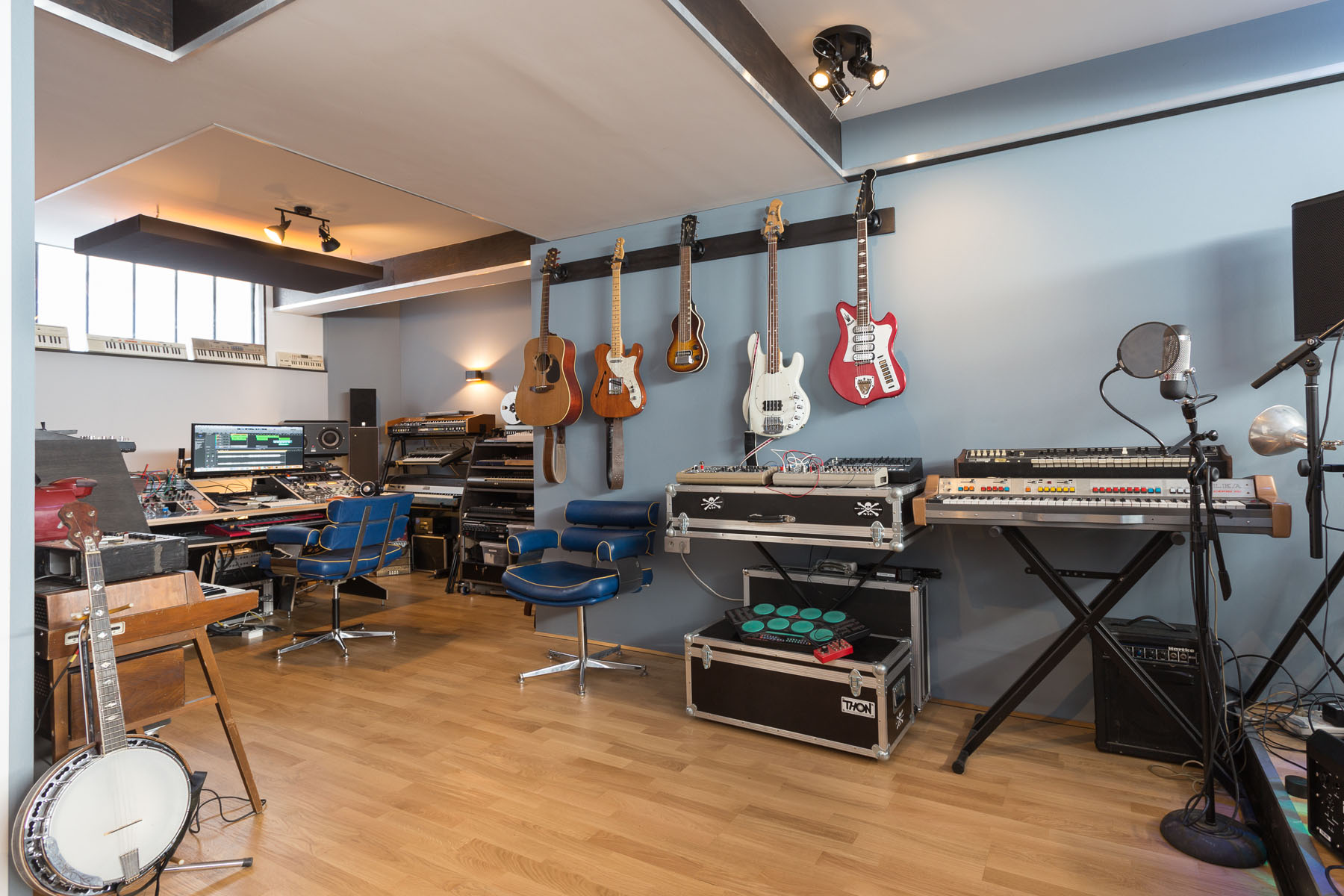

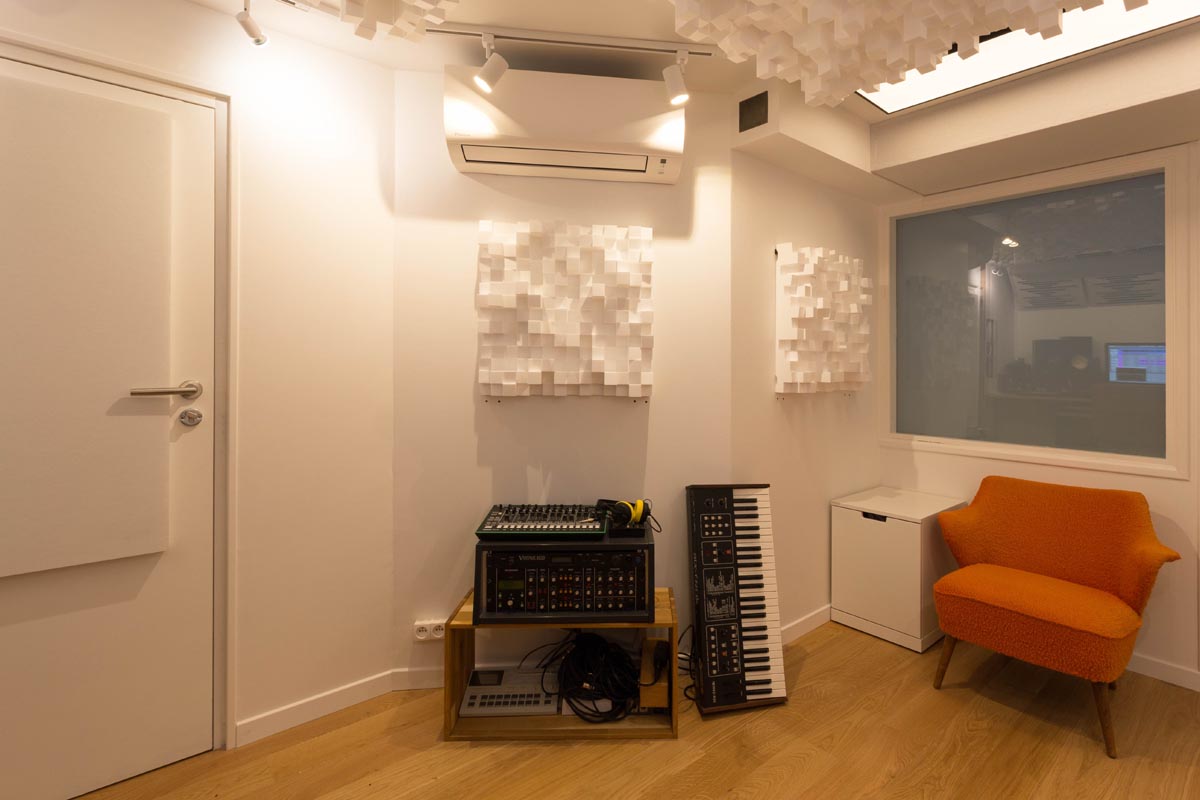

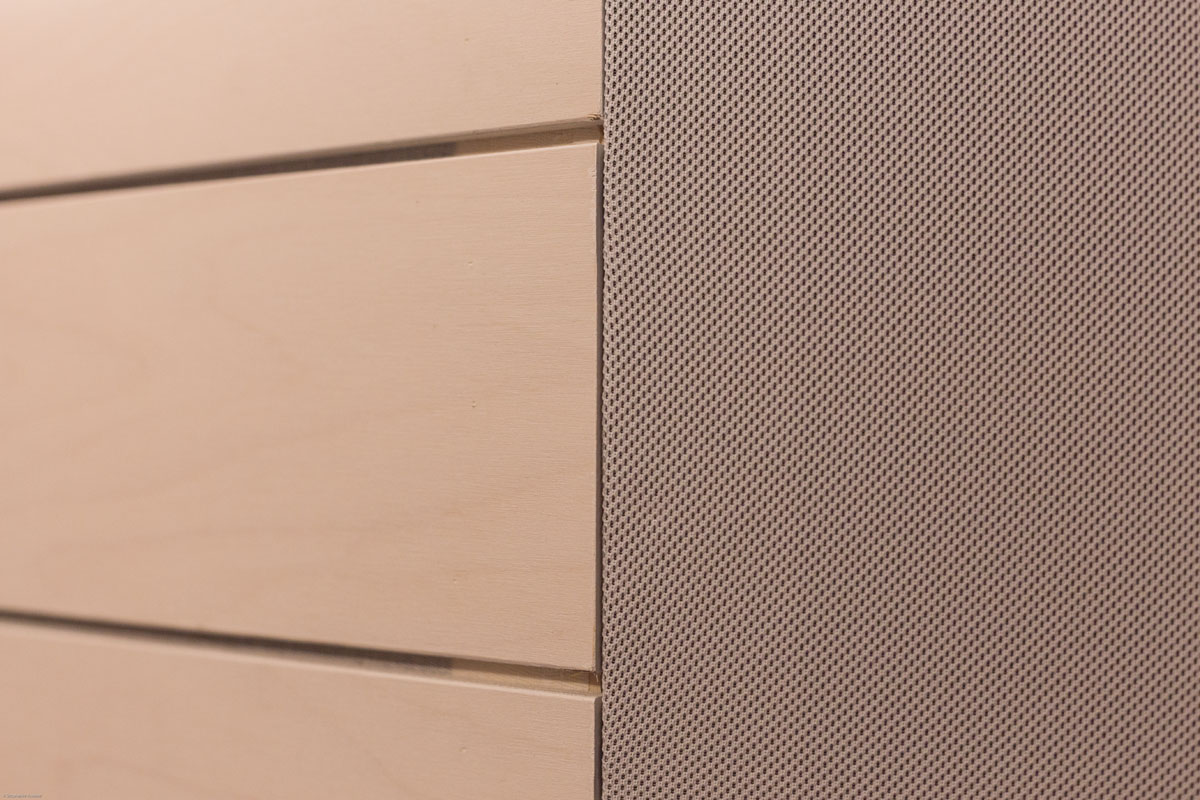

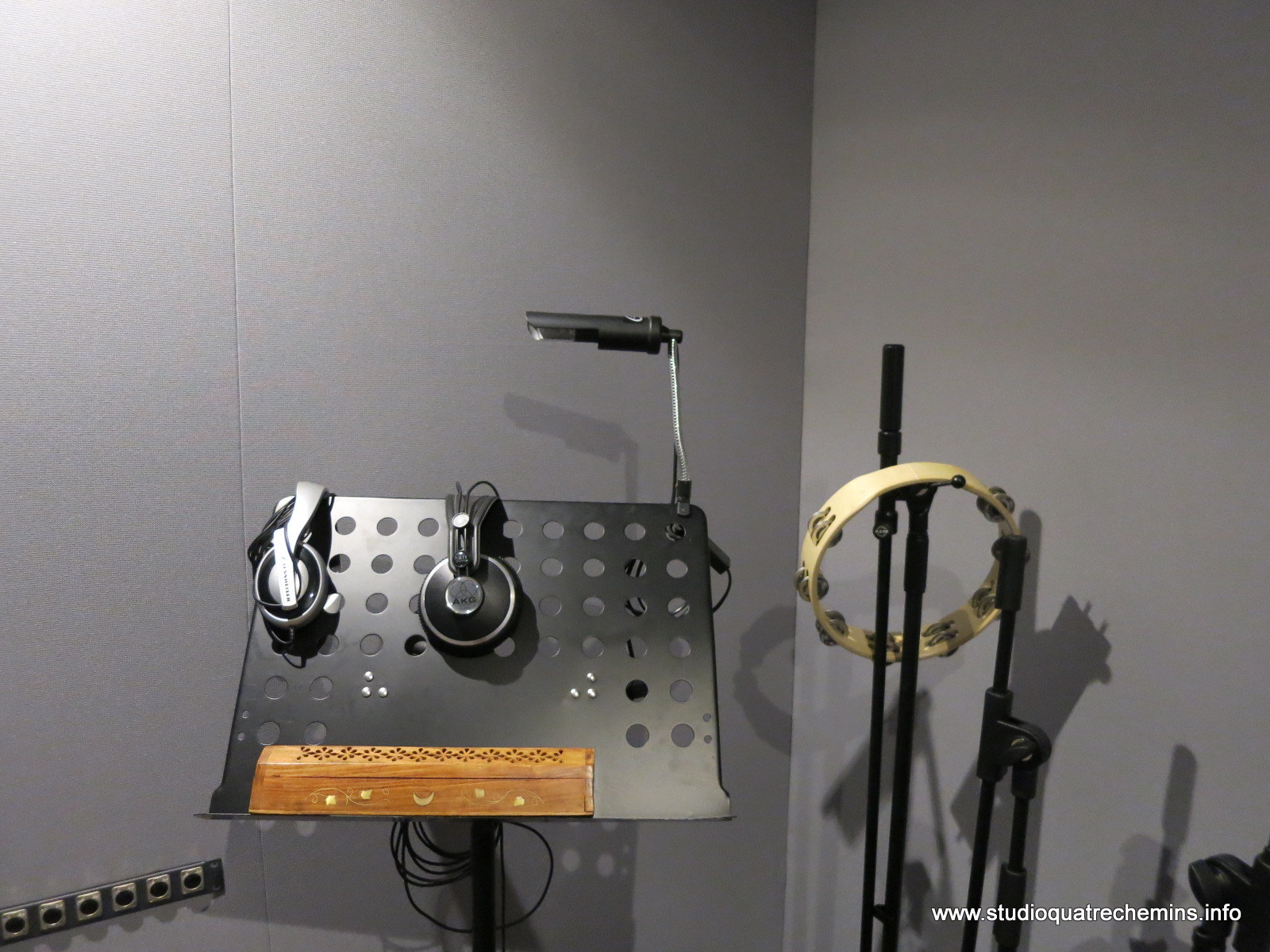

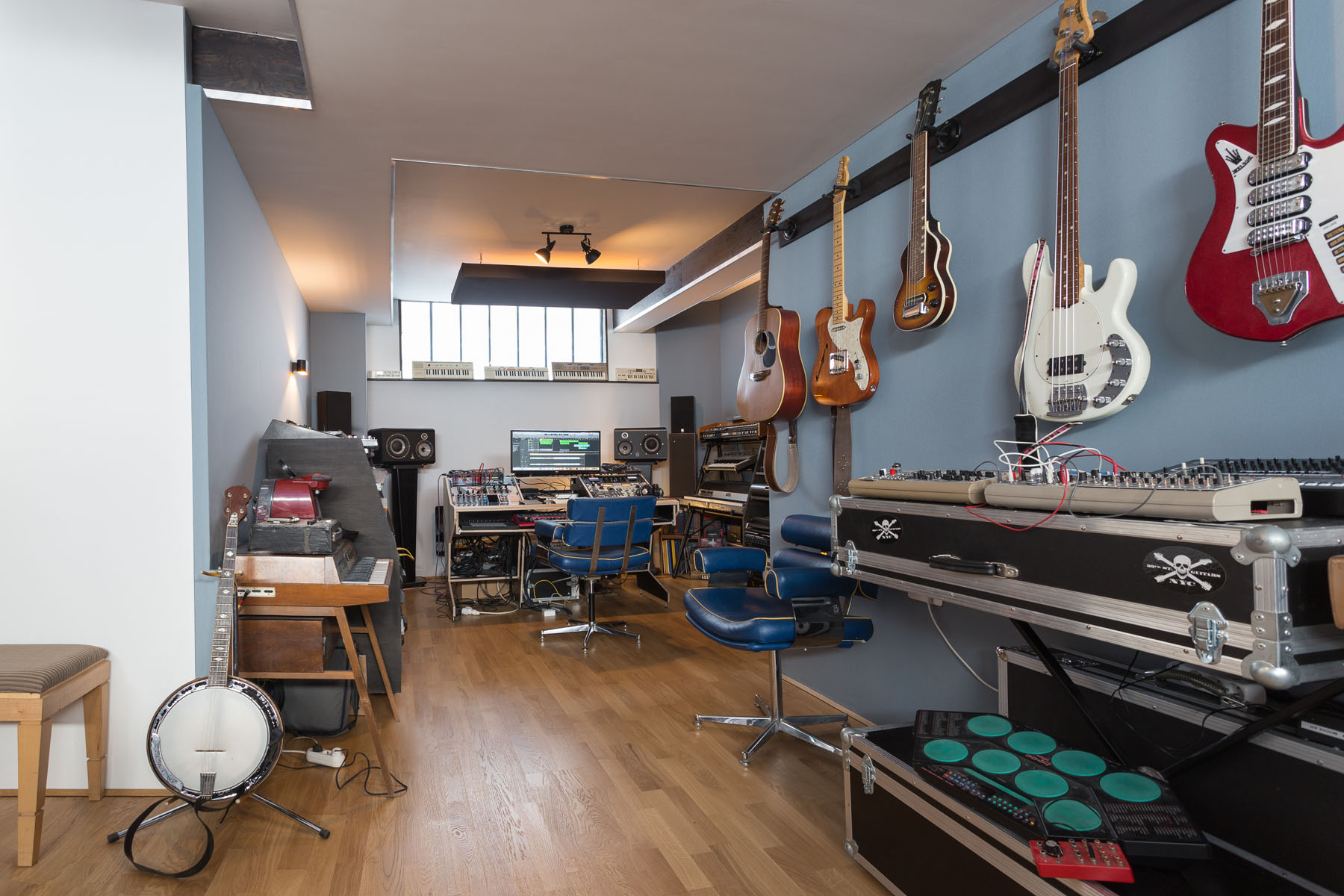

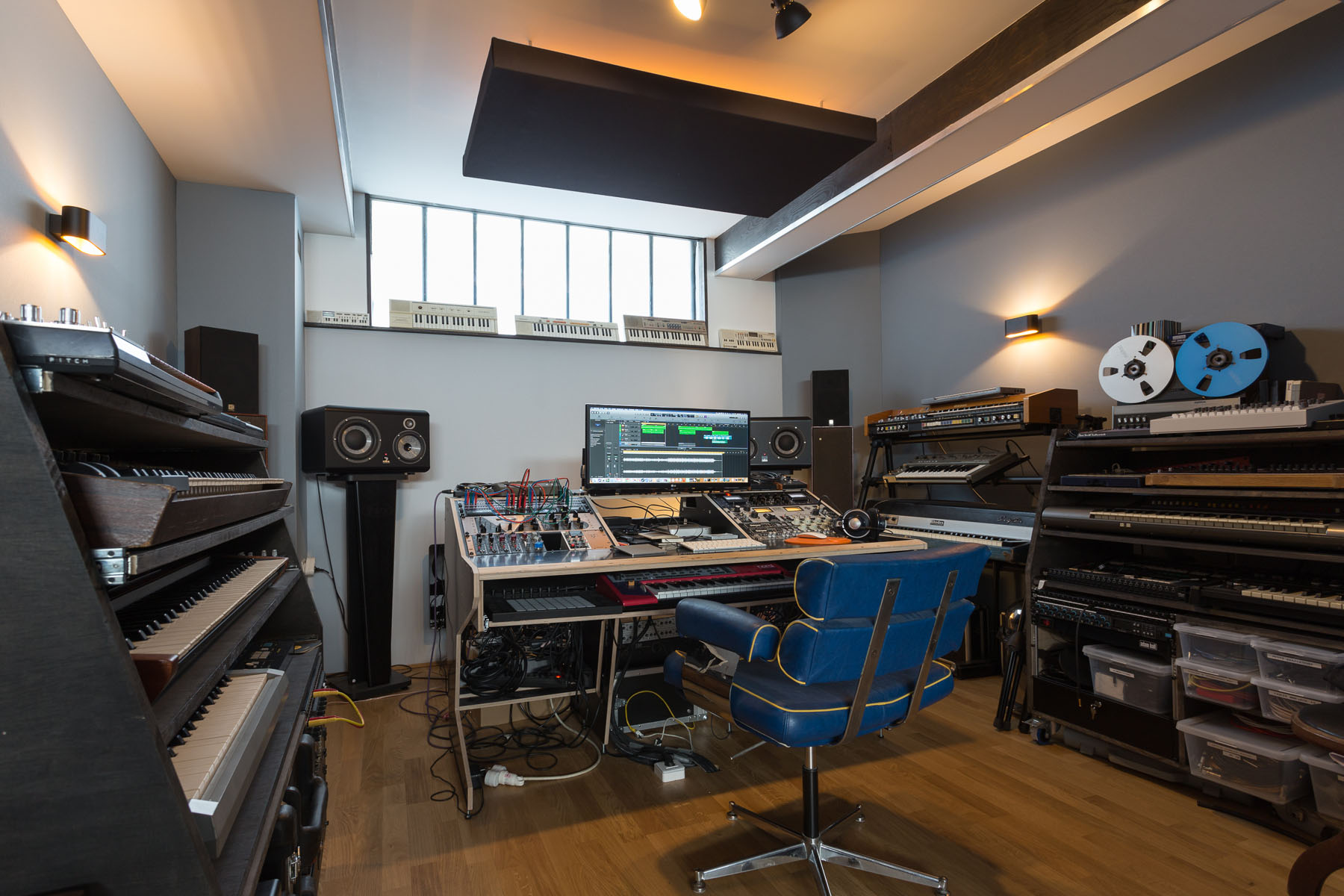

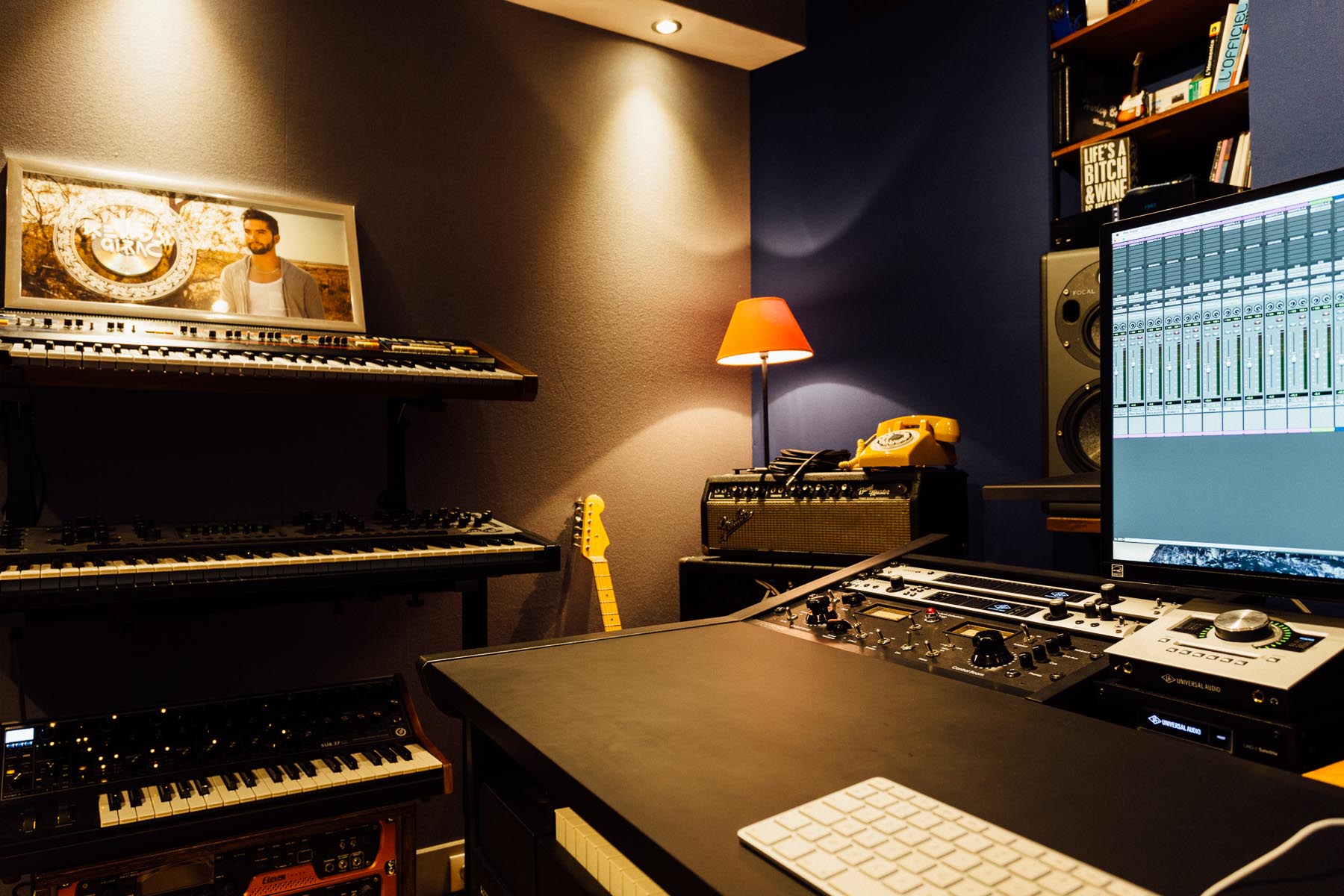

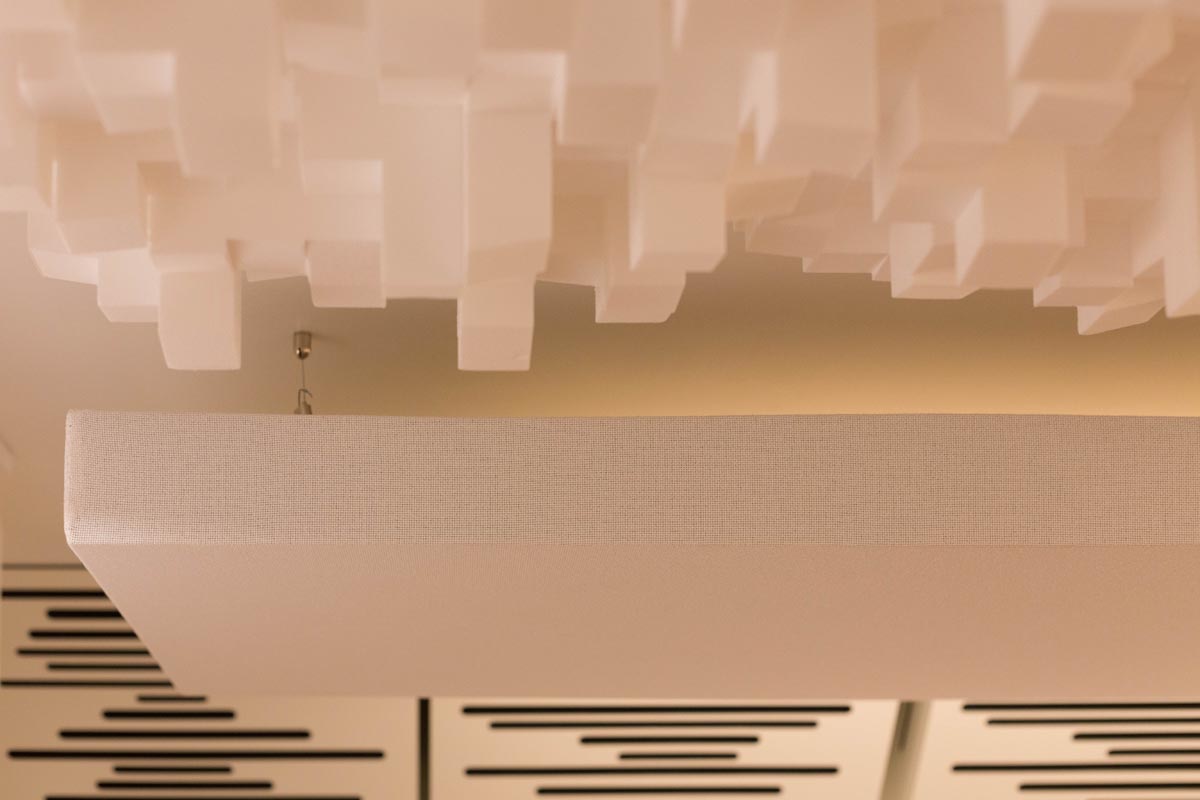

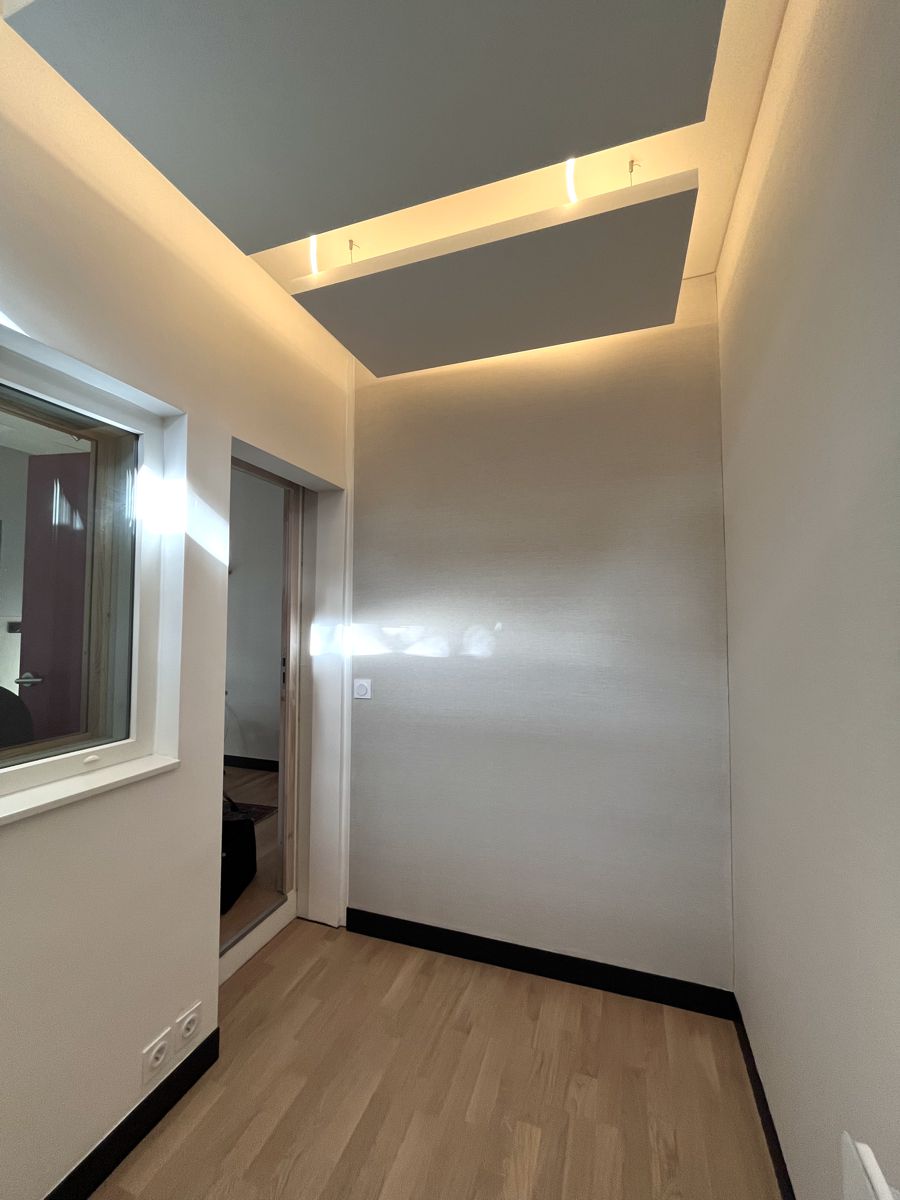

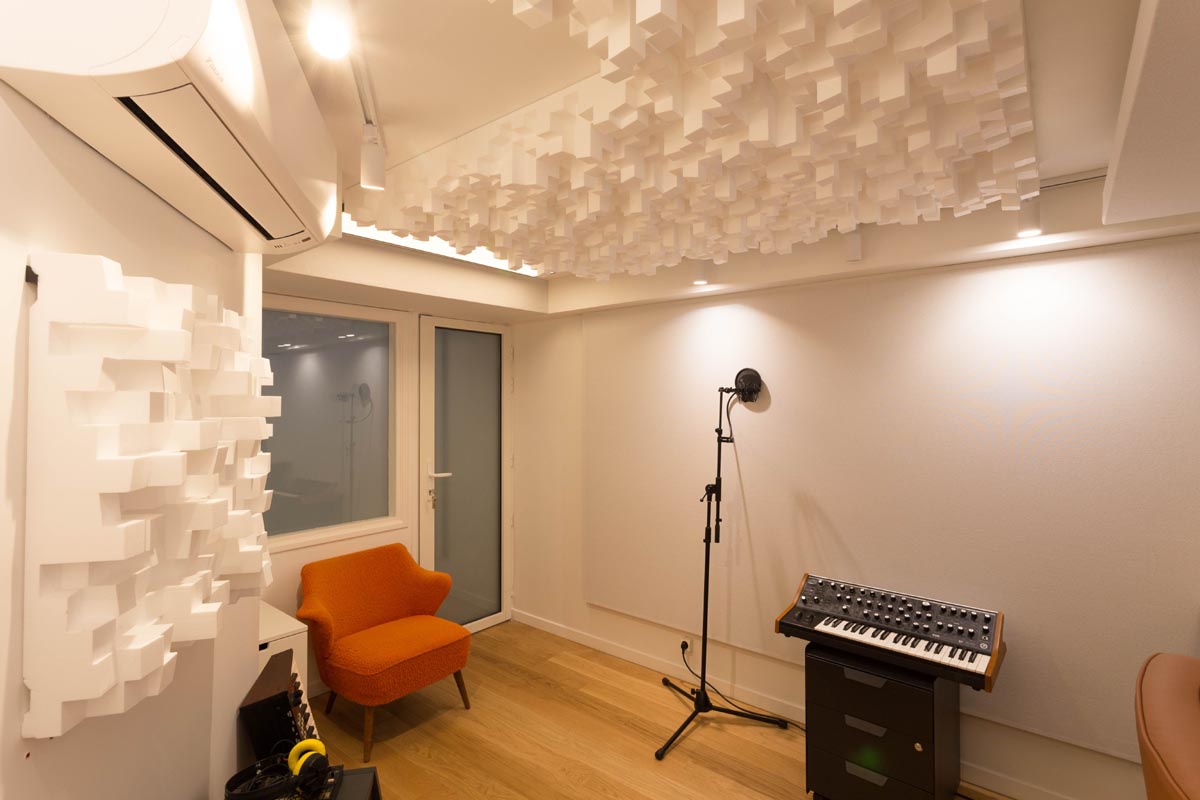

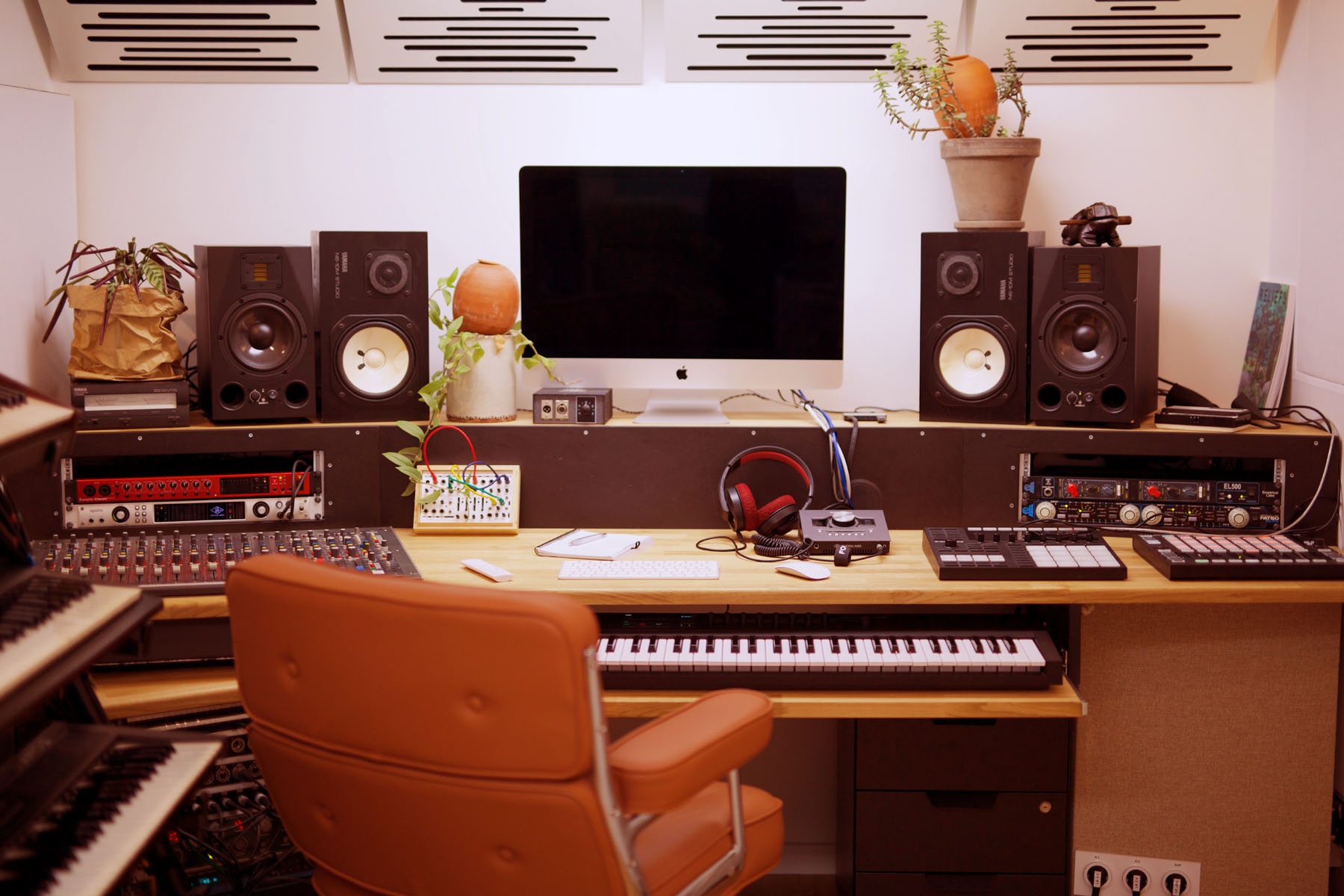

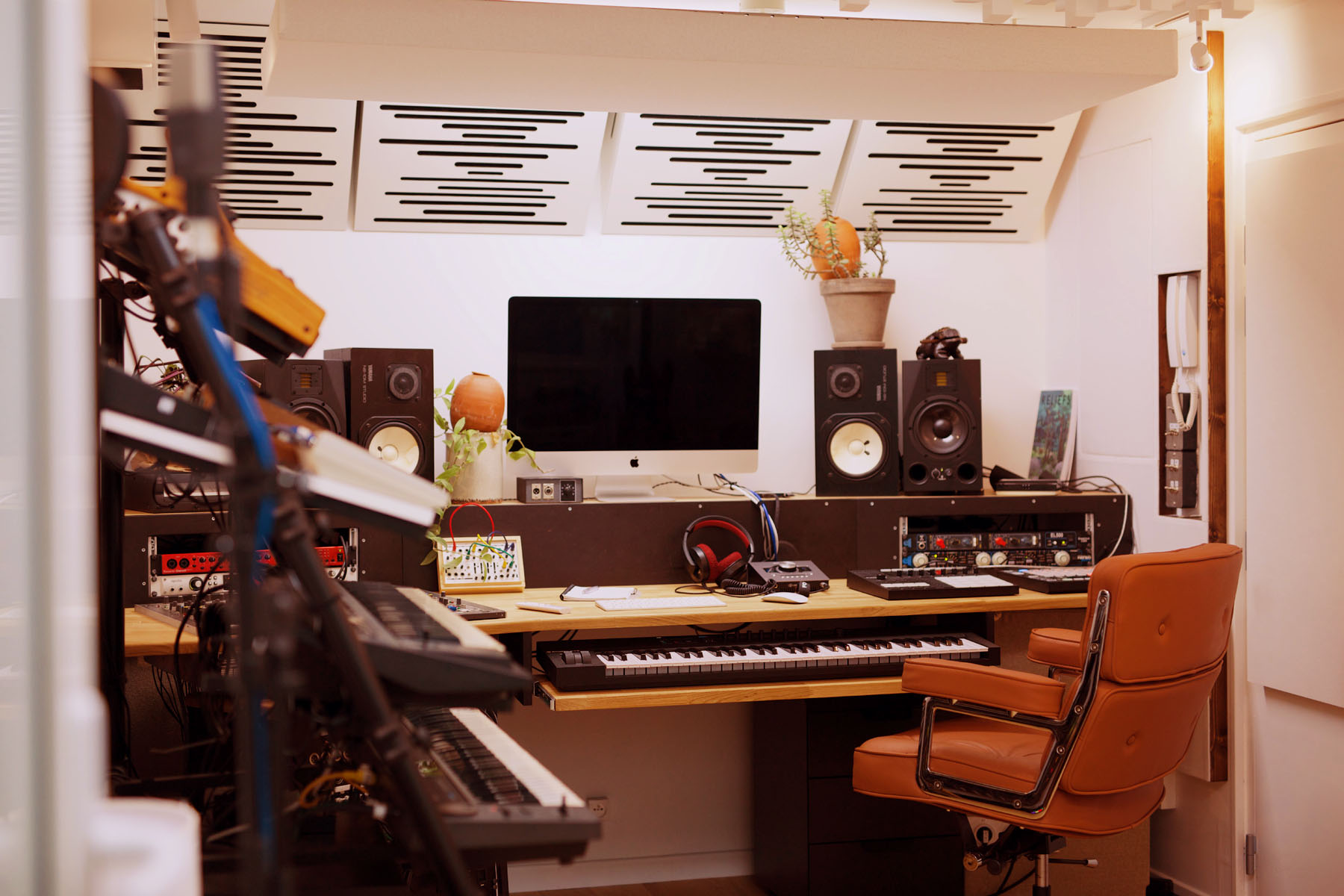

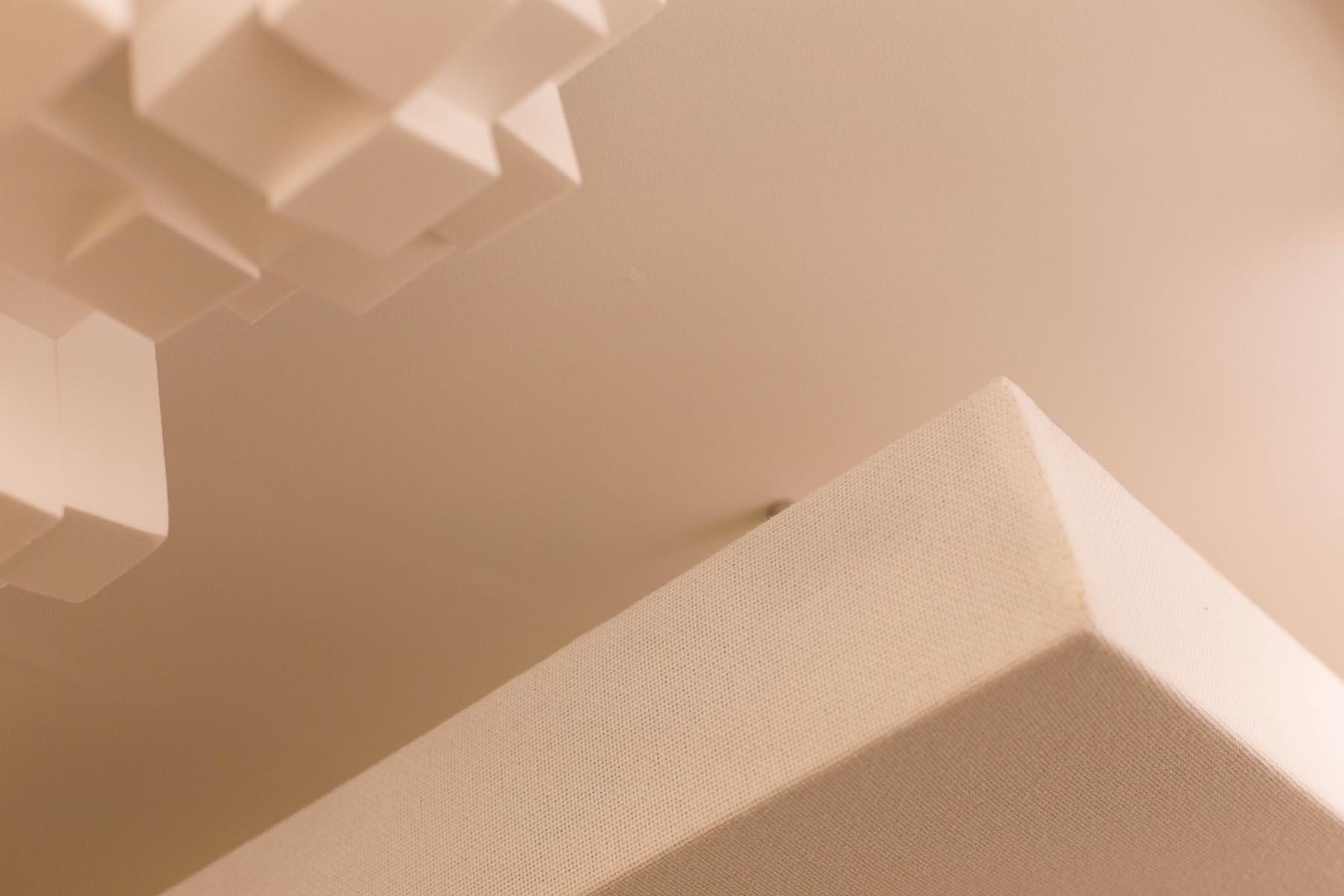

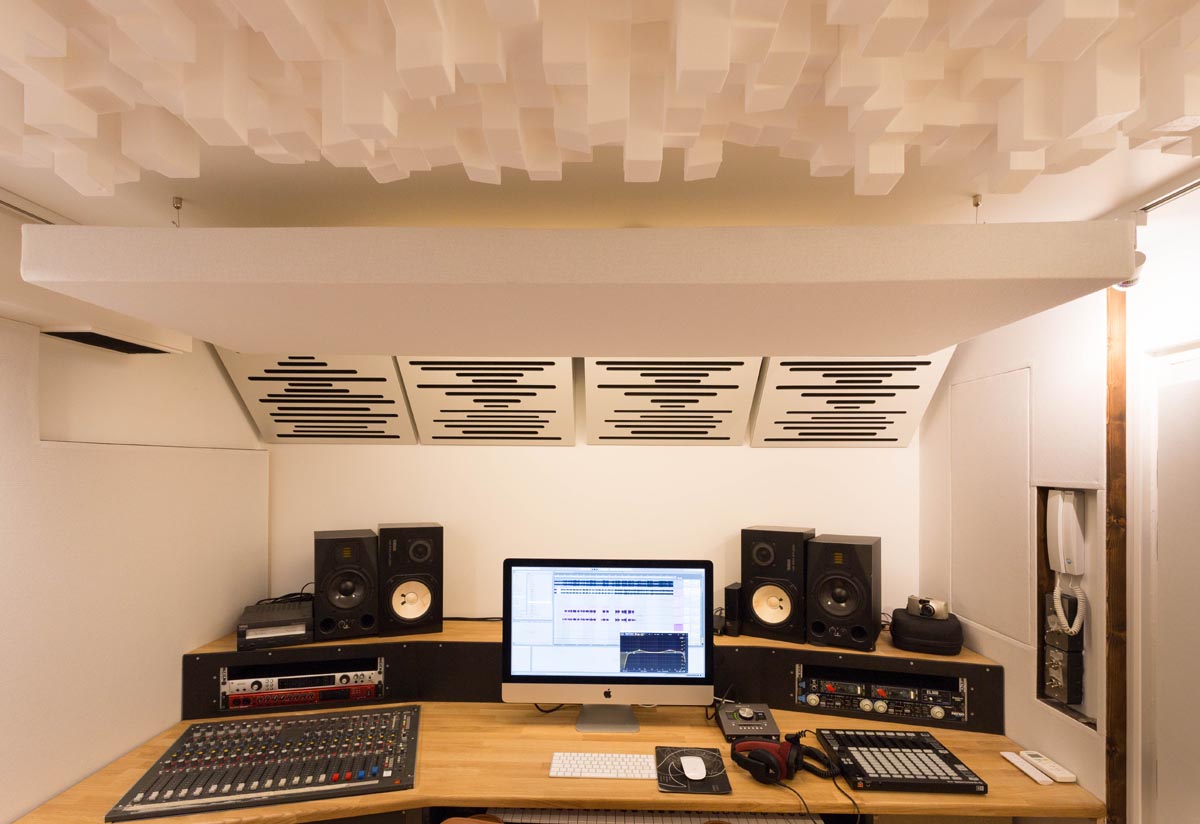

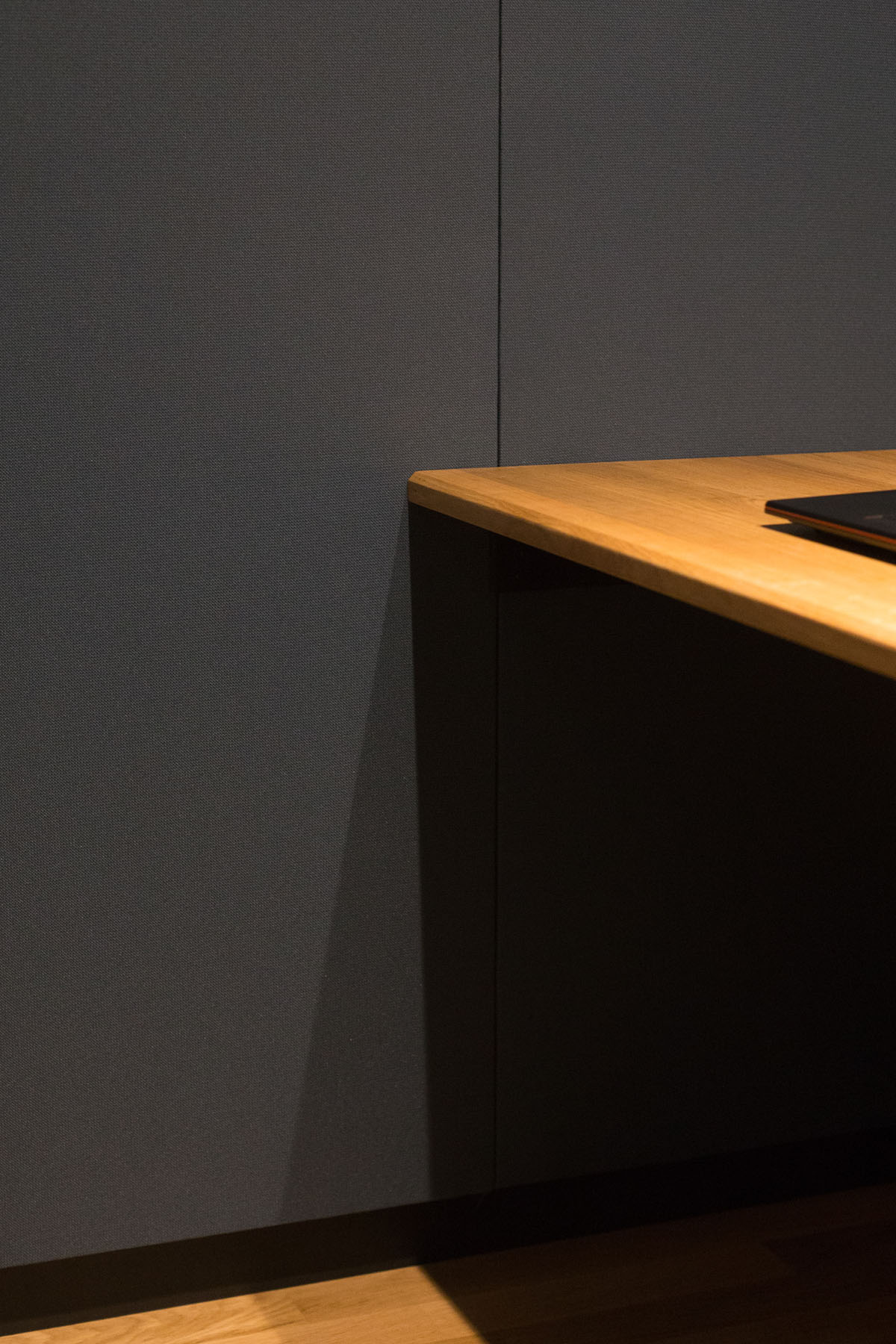

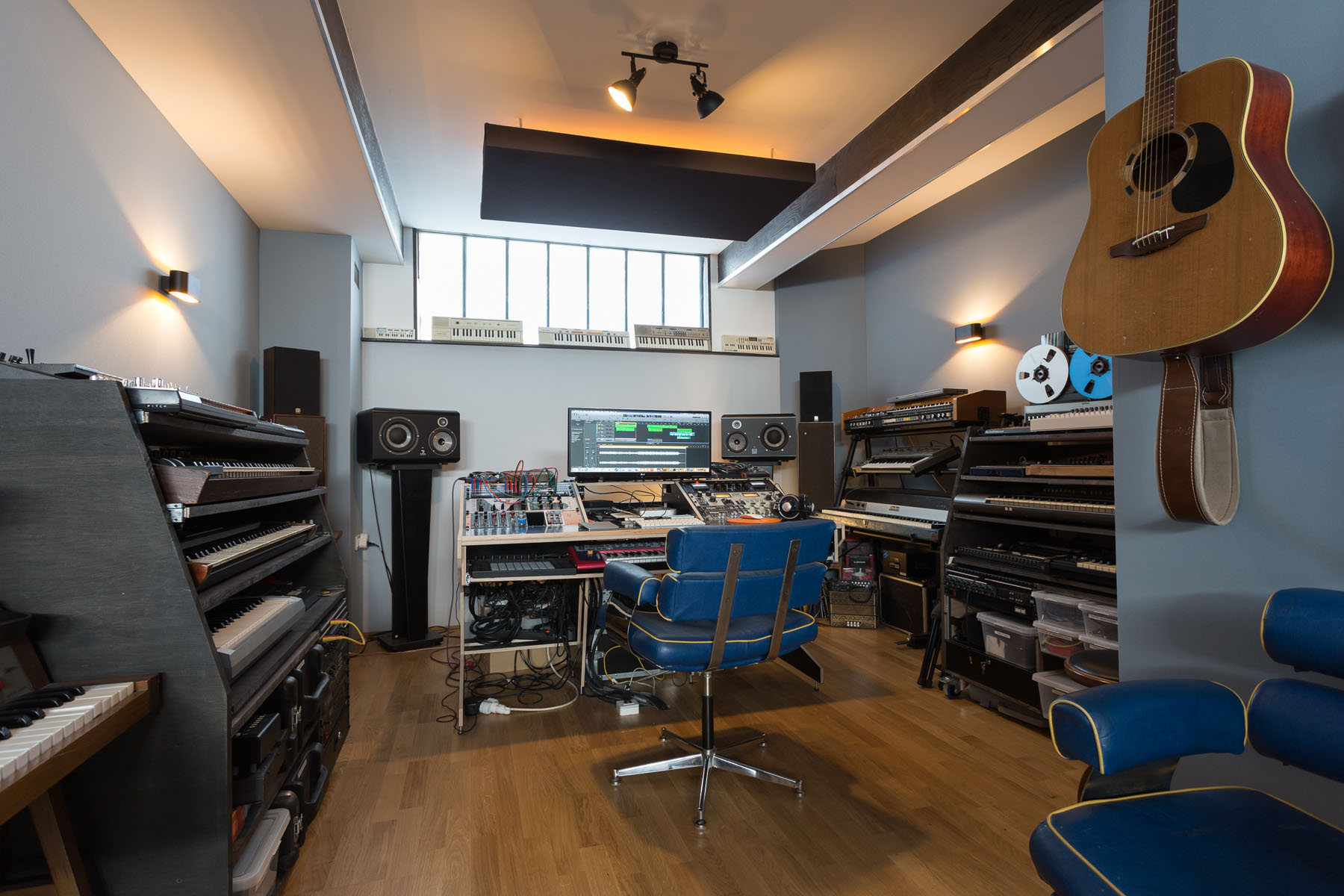

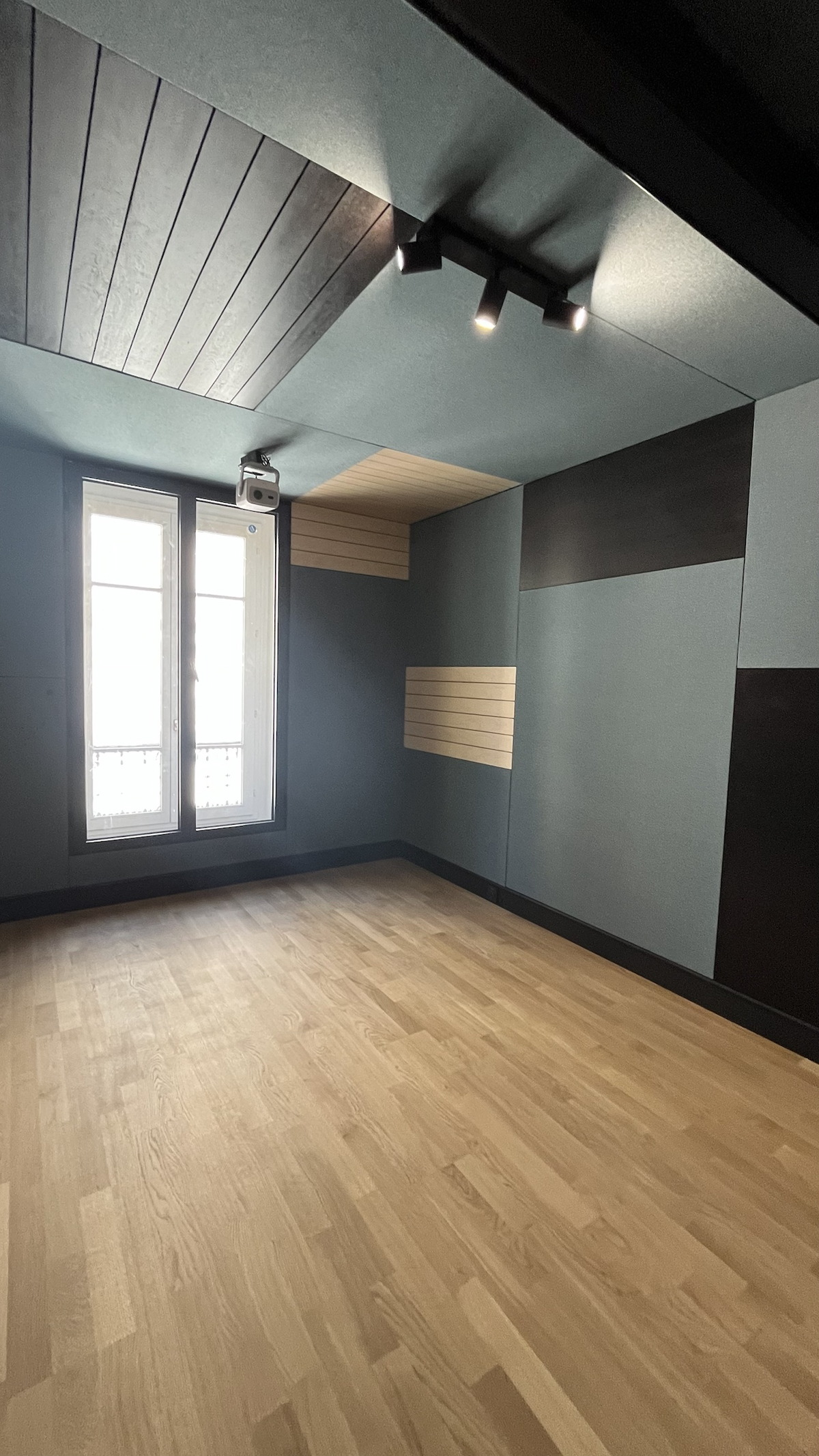

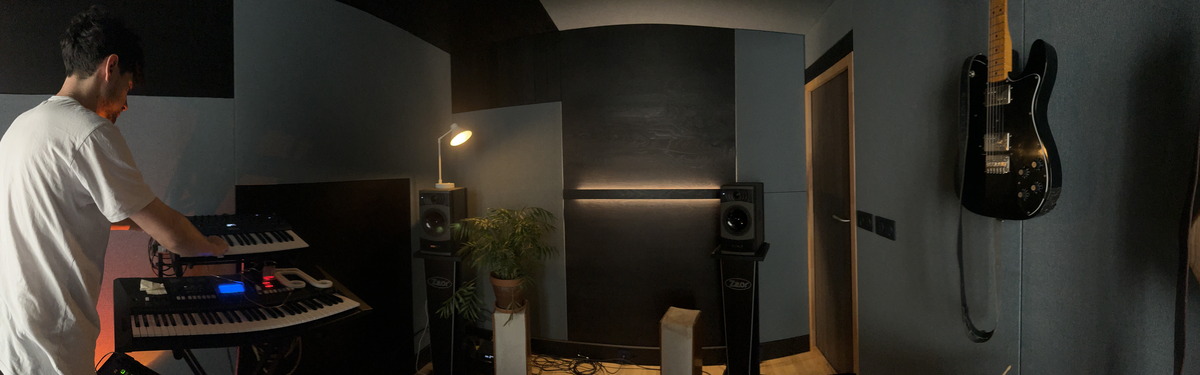

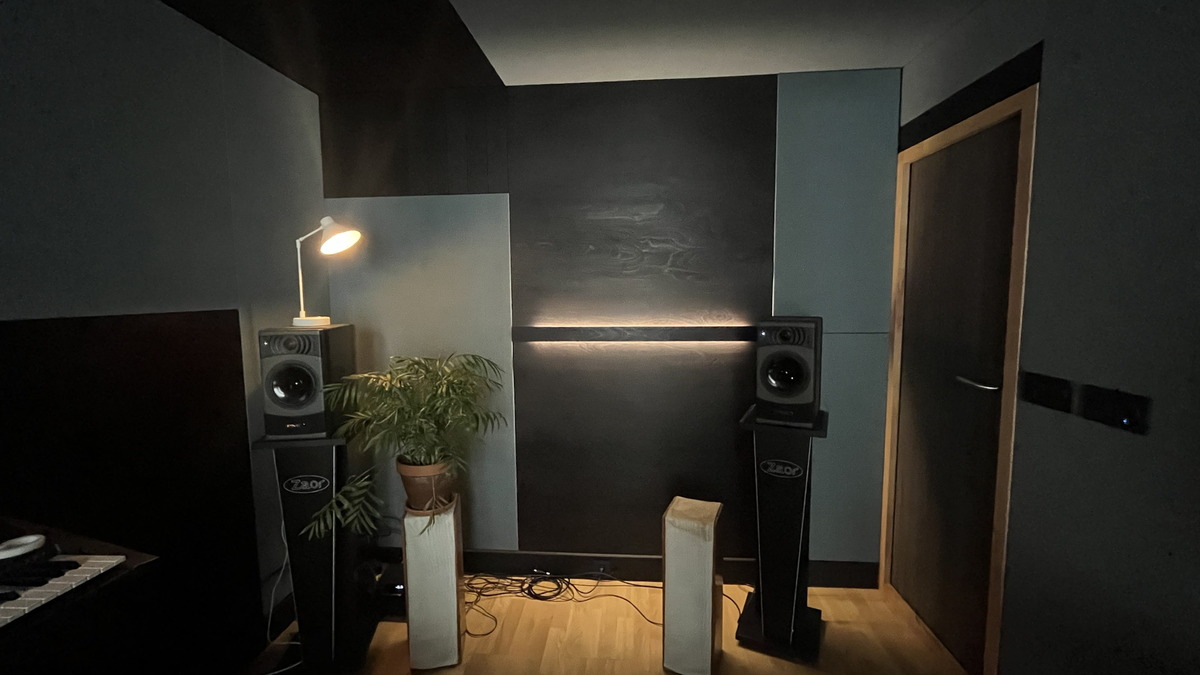

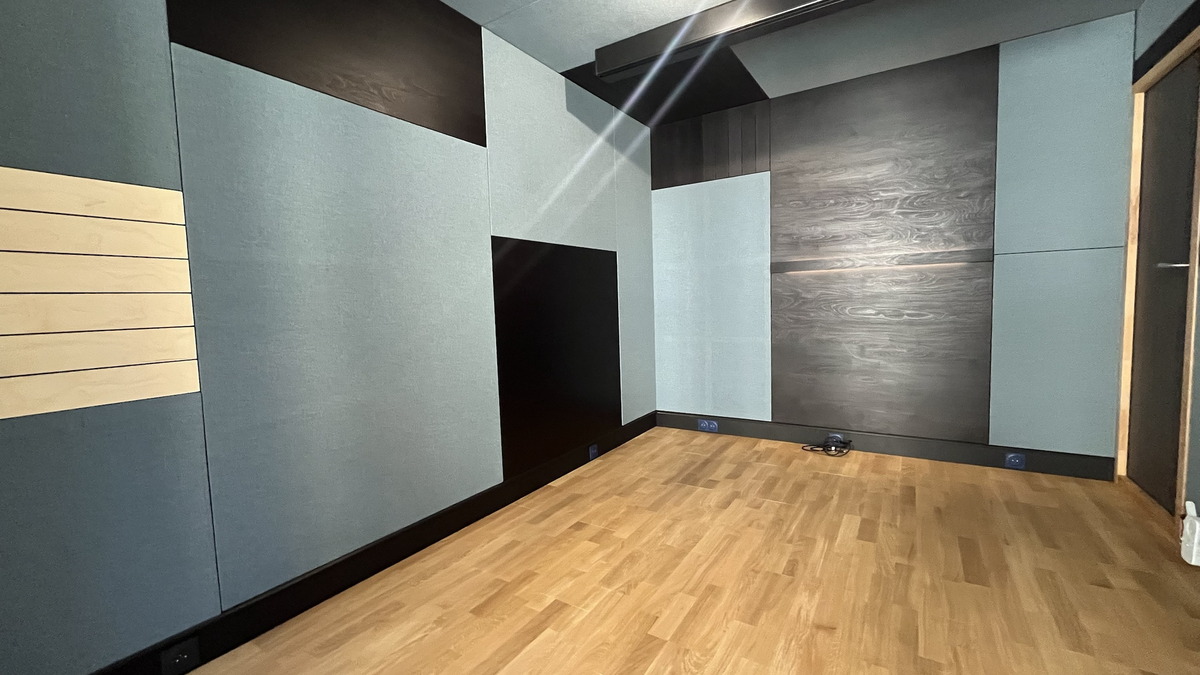

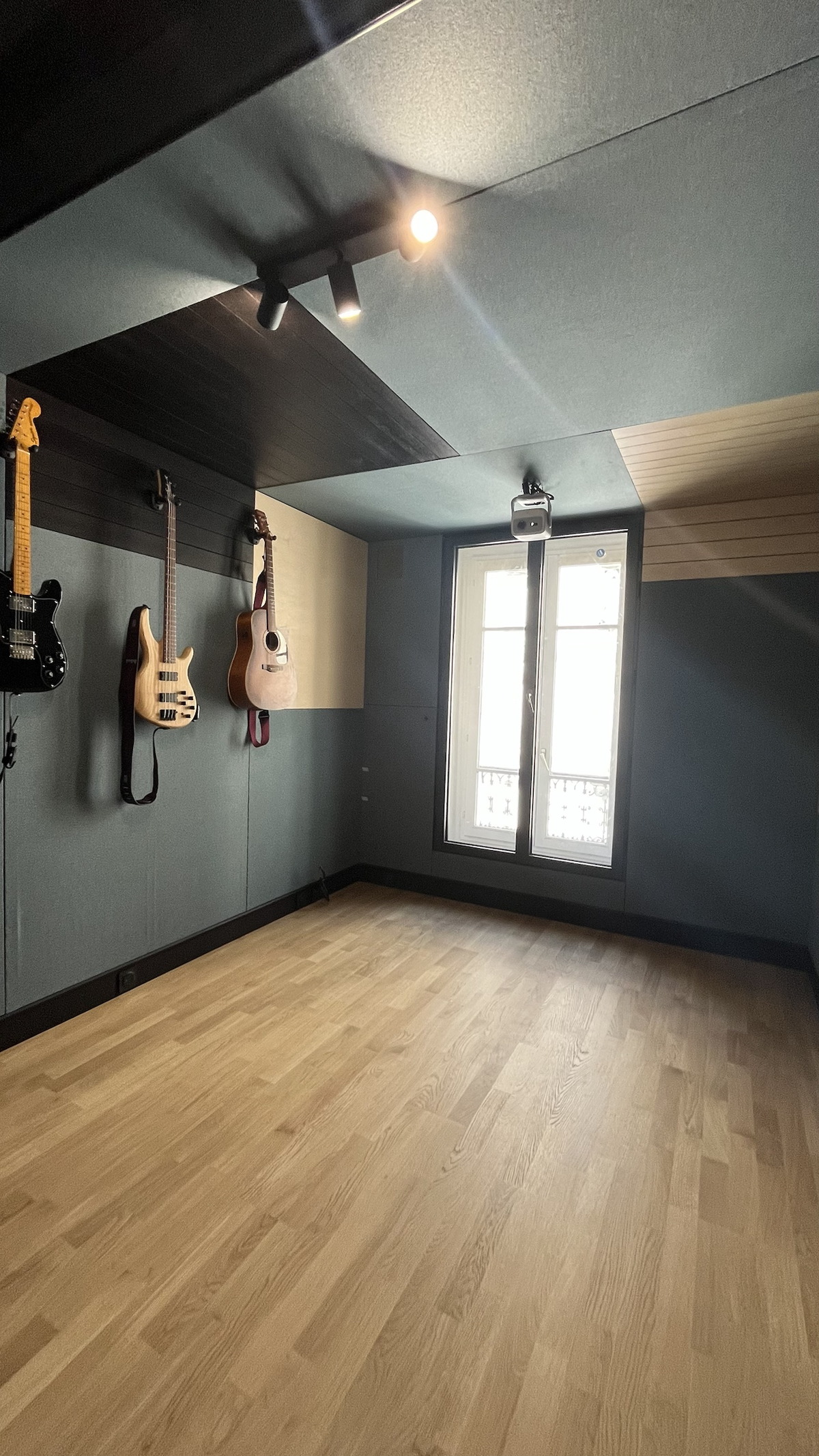

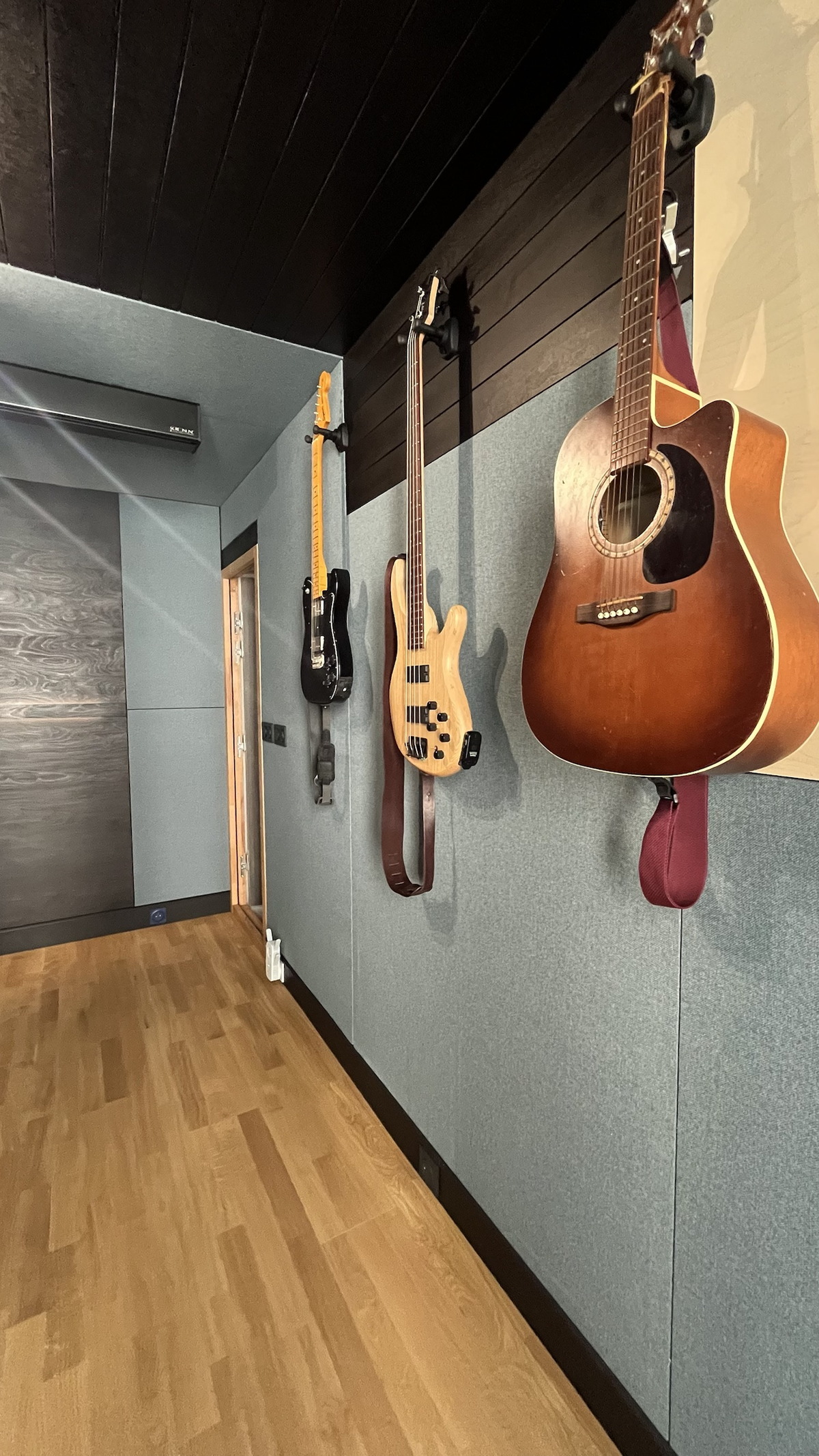

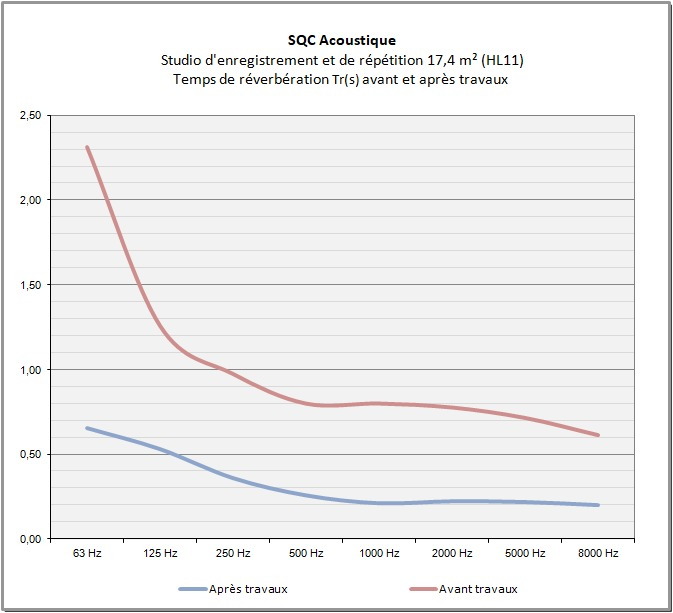

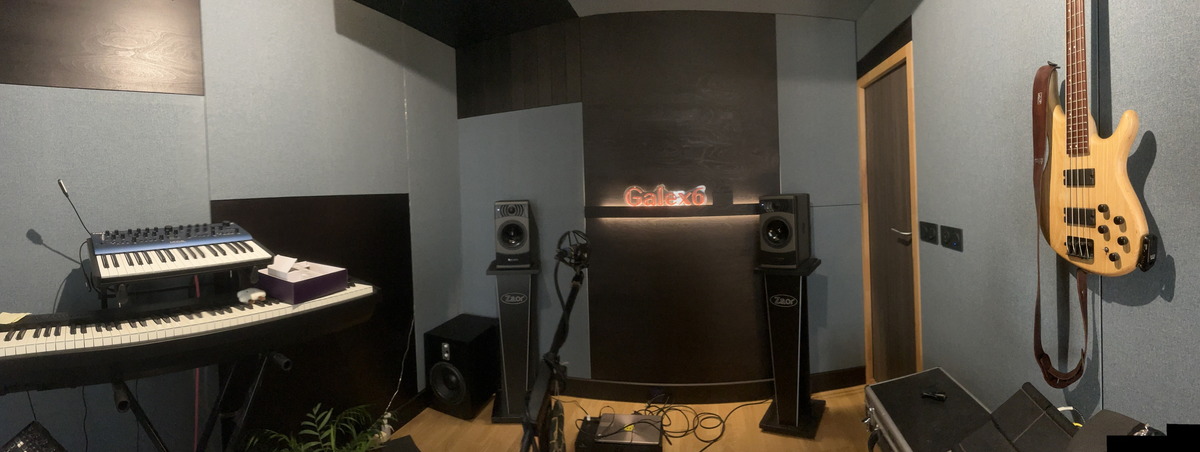

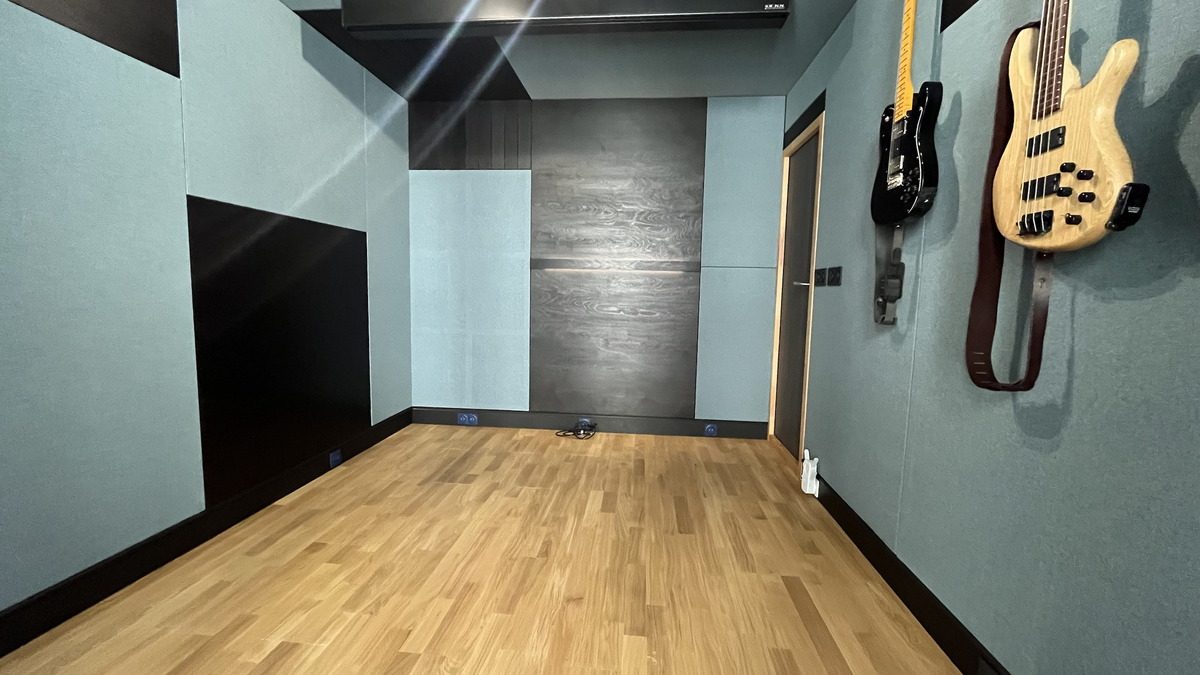

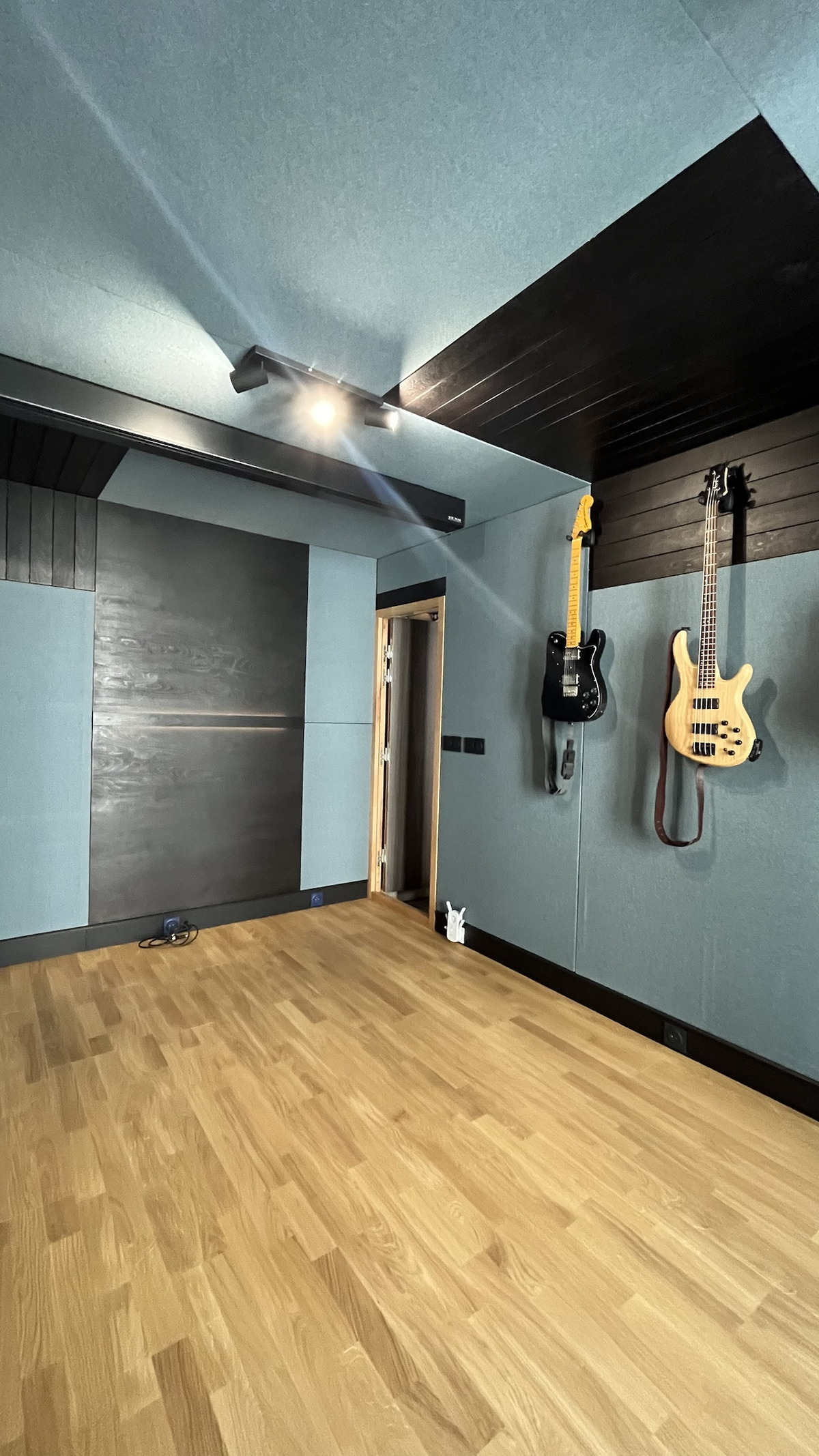

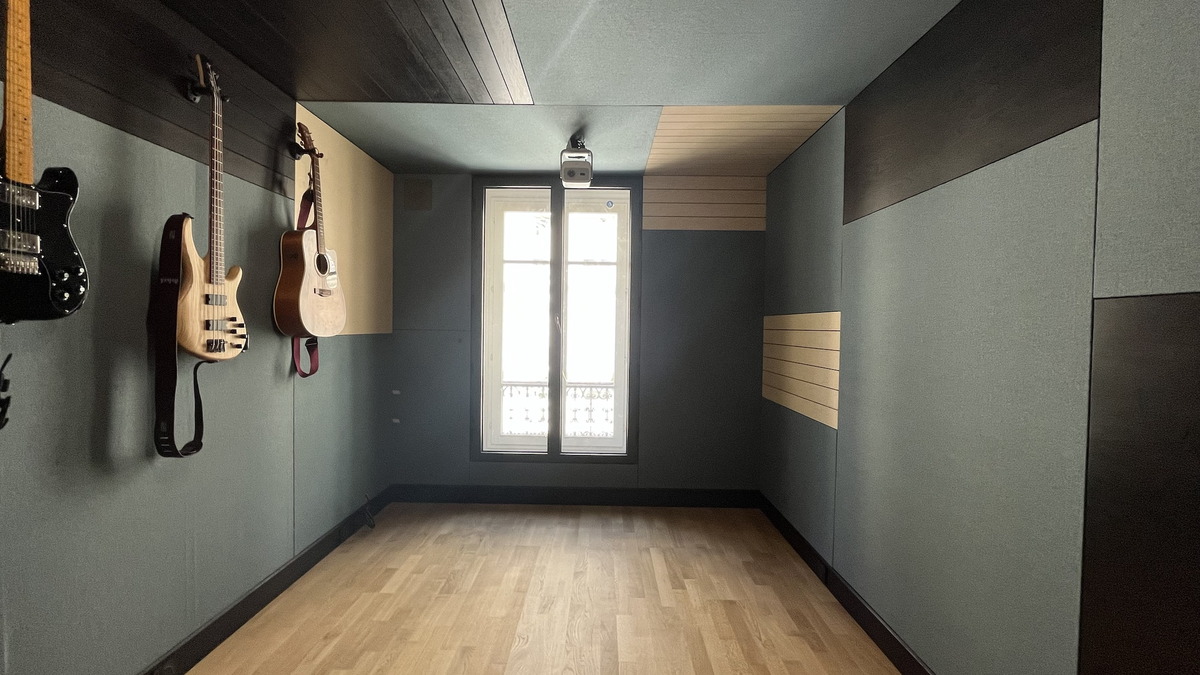

2022 - studio de création sonore Paris 11

Étude d'isolation acoustique, de ventilation insonorisée et de traitement acoustique.

Pose des éléments de traitement sur mesure SQC acoustique et panneaux Vicoustic. Habillage par toile Dillon coloris "blanc lunaire".

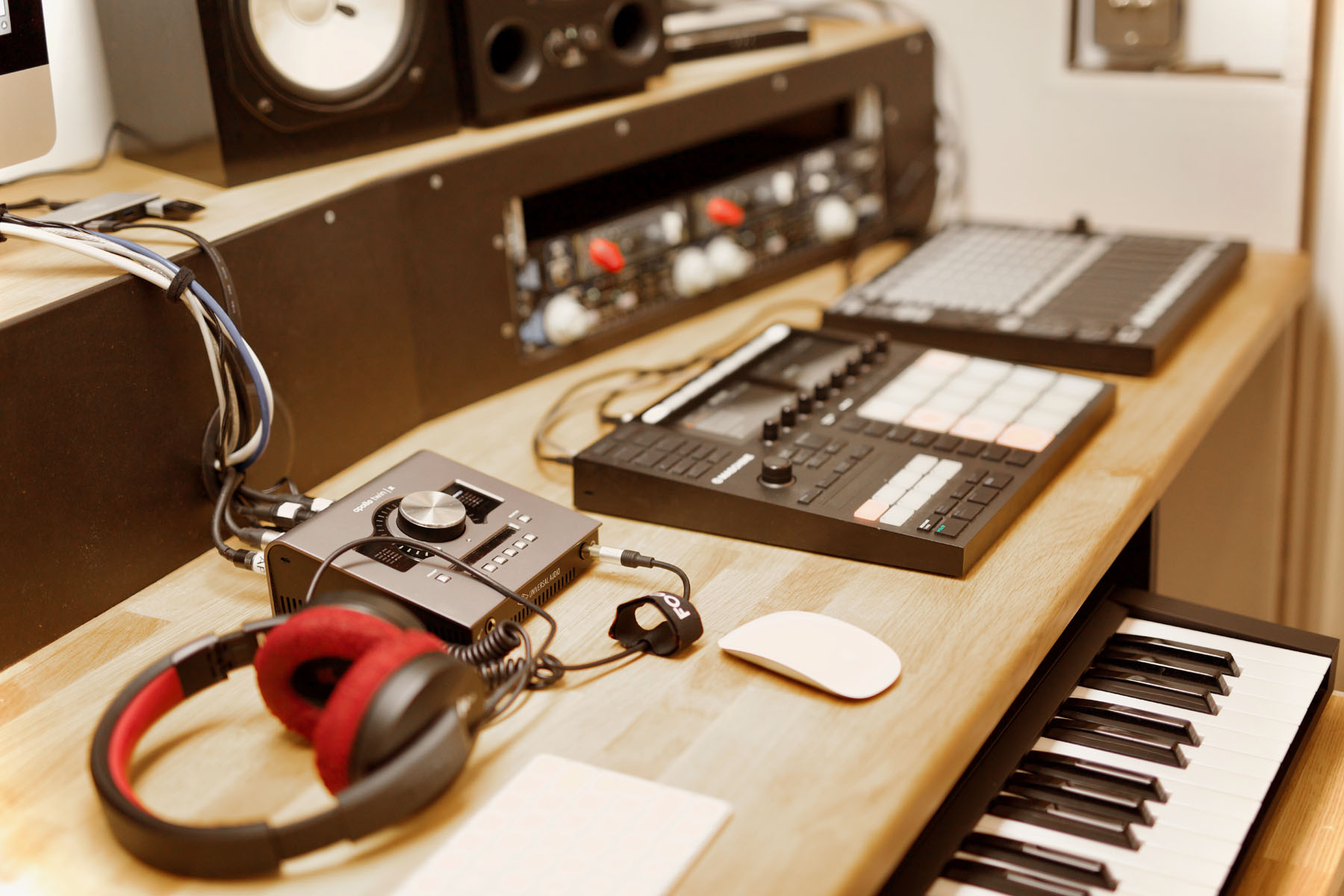

Conception fabrication et pose d'un meuble de régie en chêne massif.

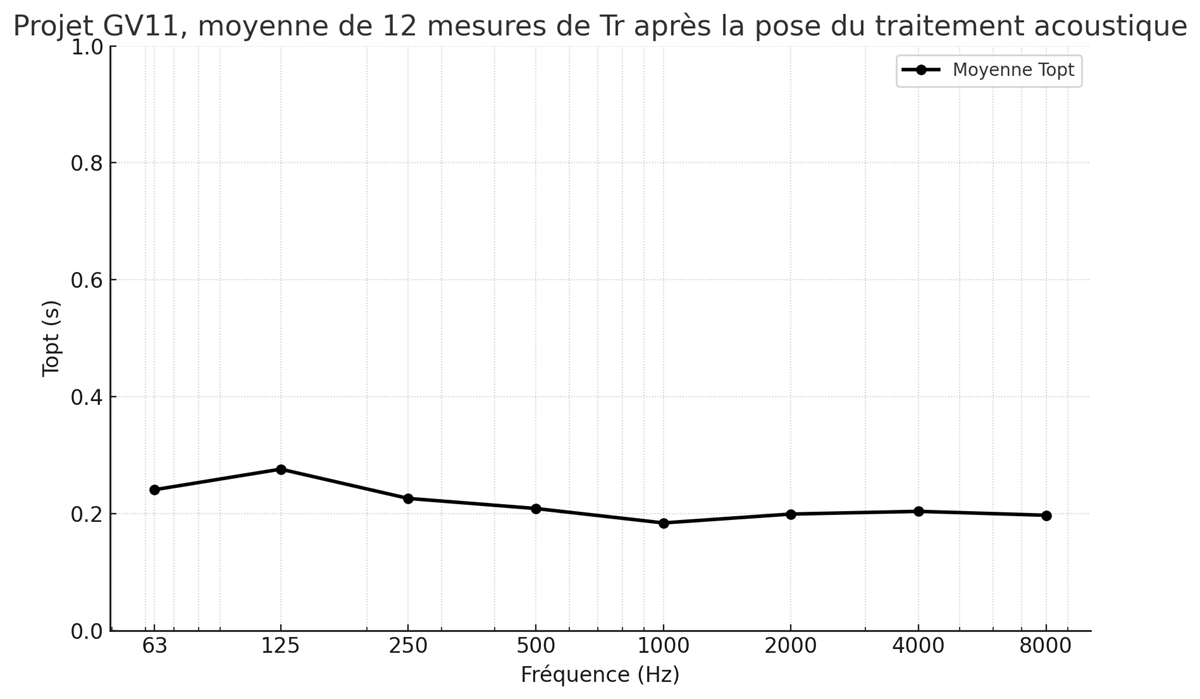

2022 - studio de création sonore Paris 11

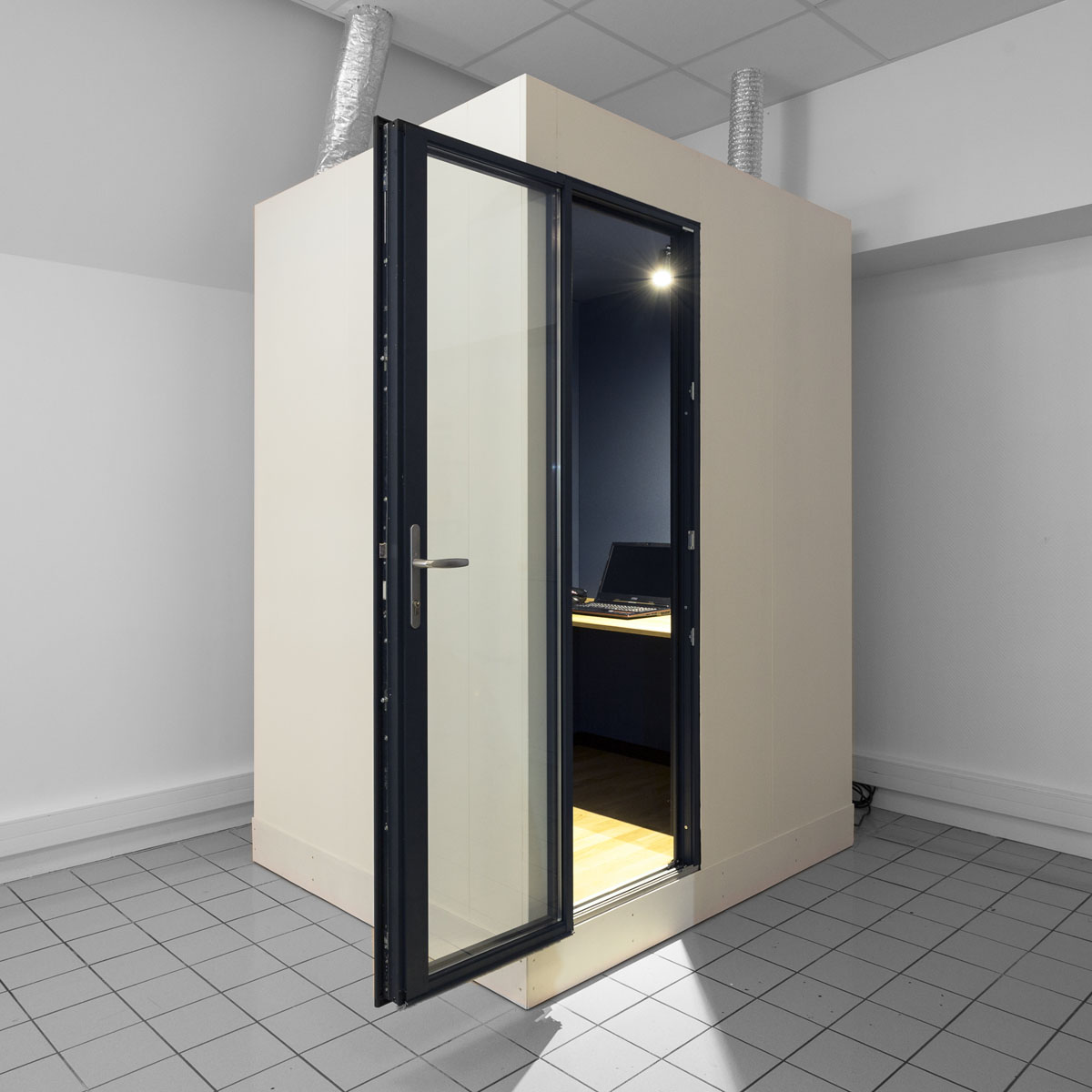

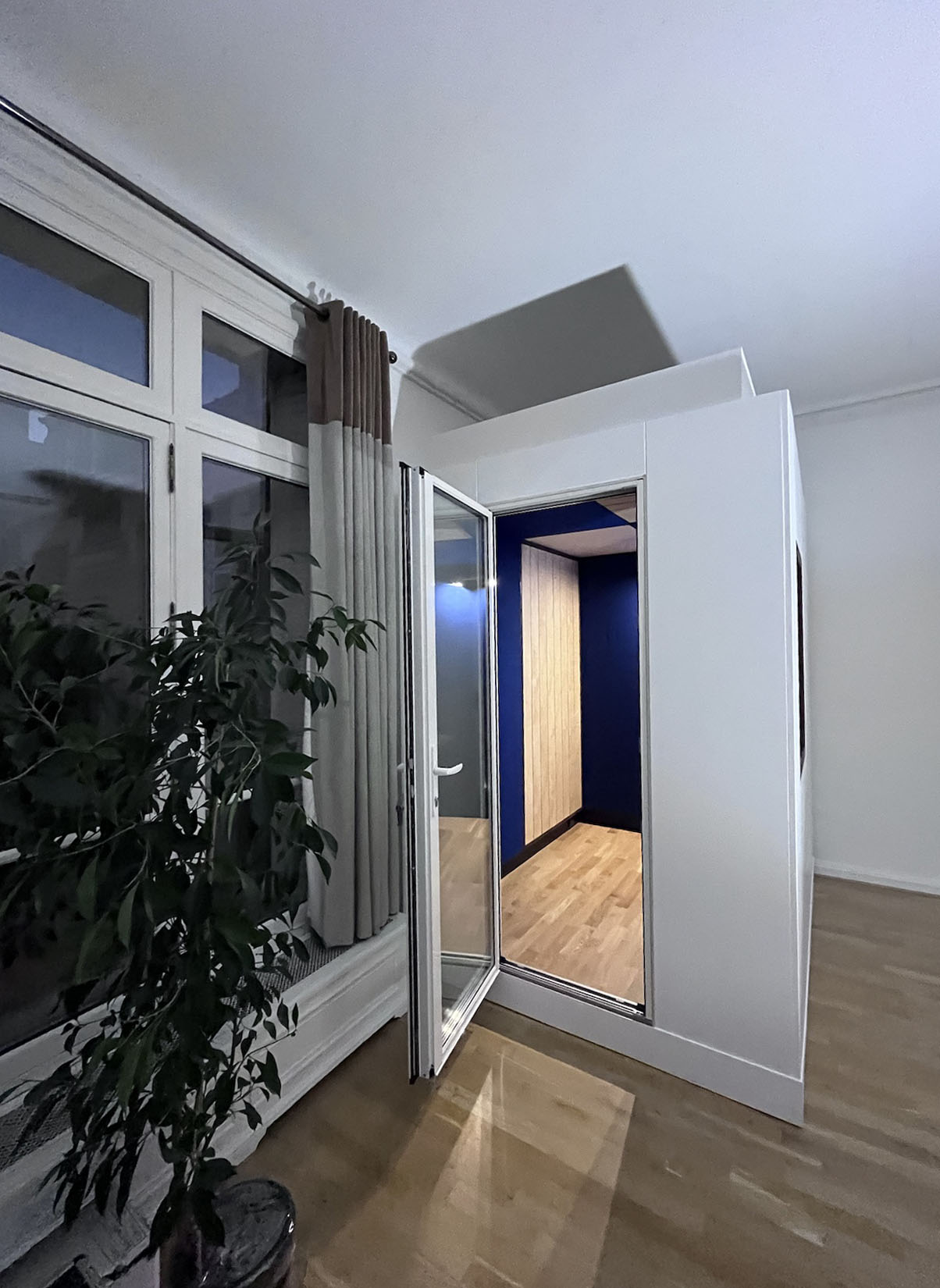

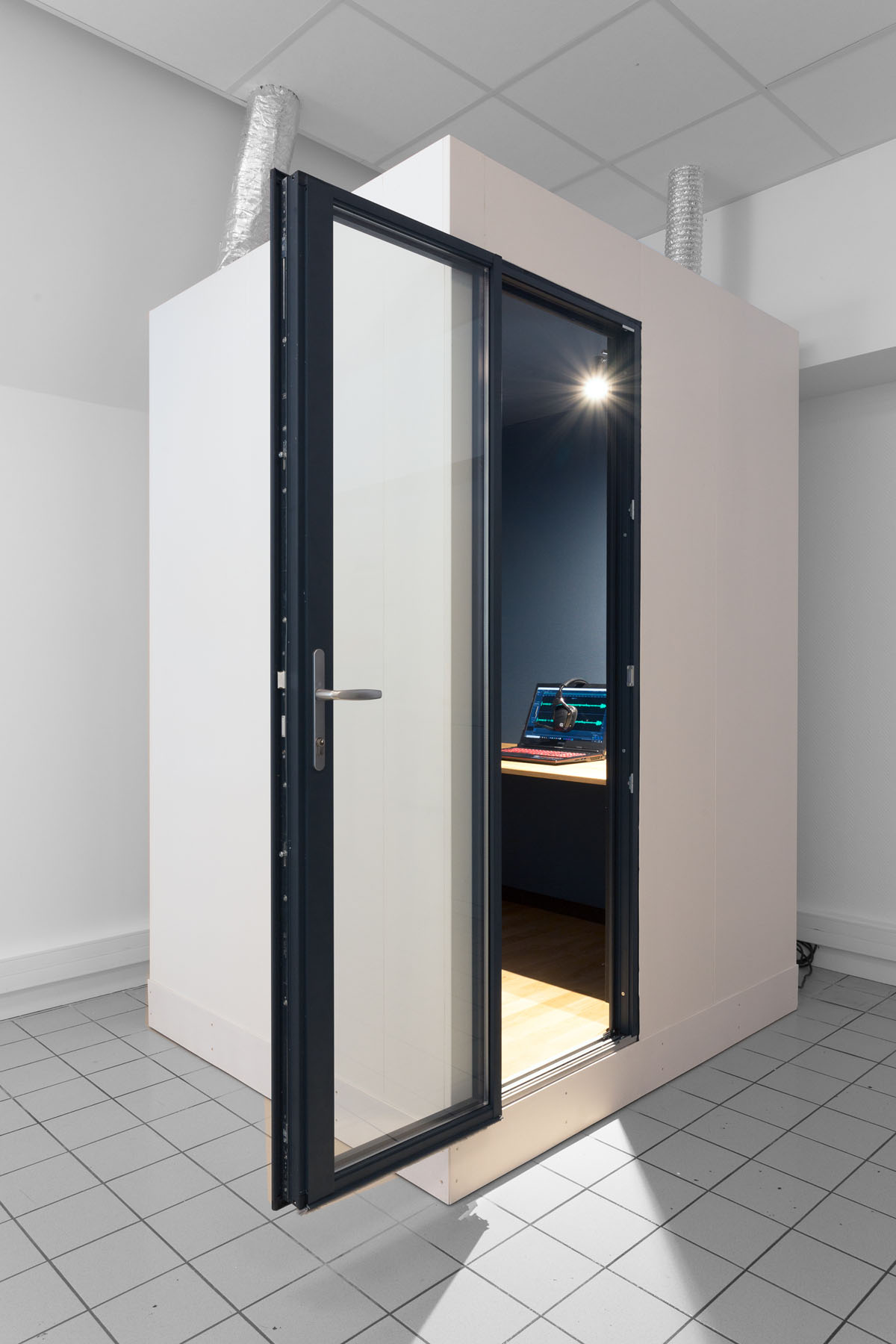

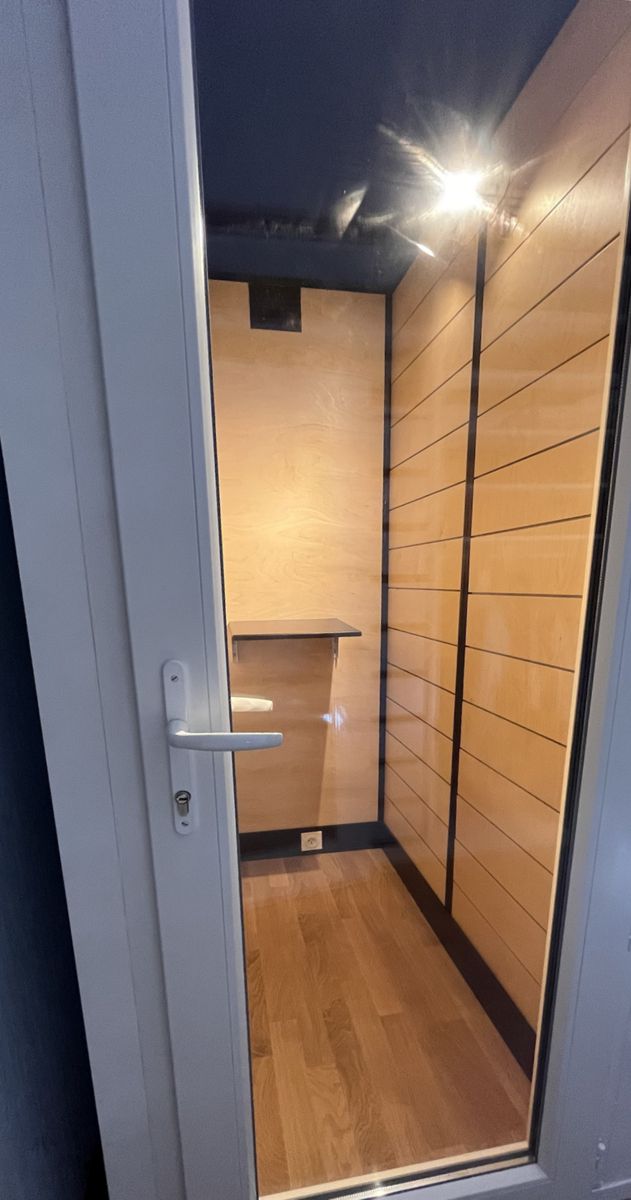

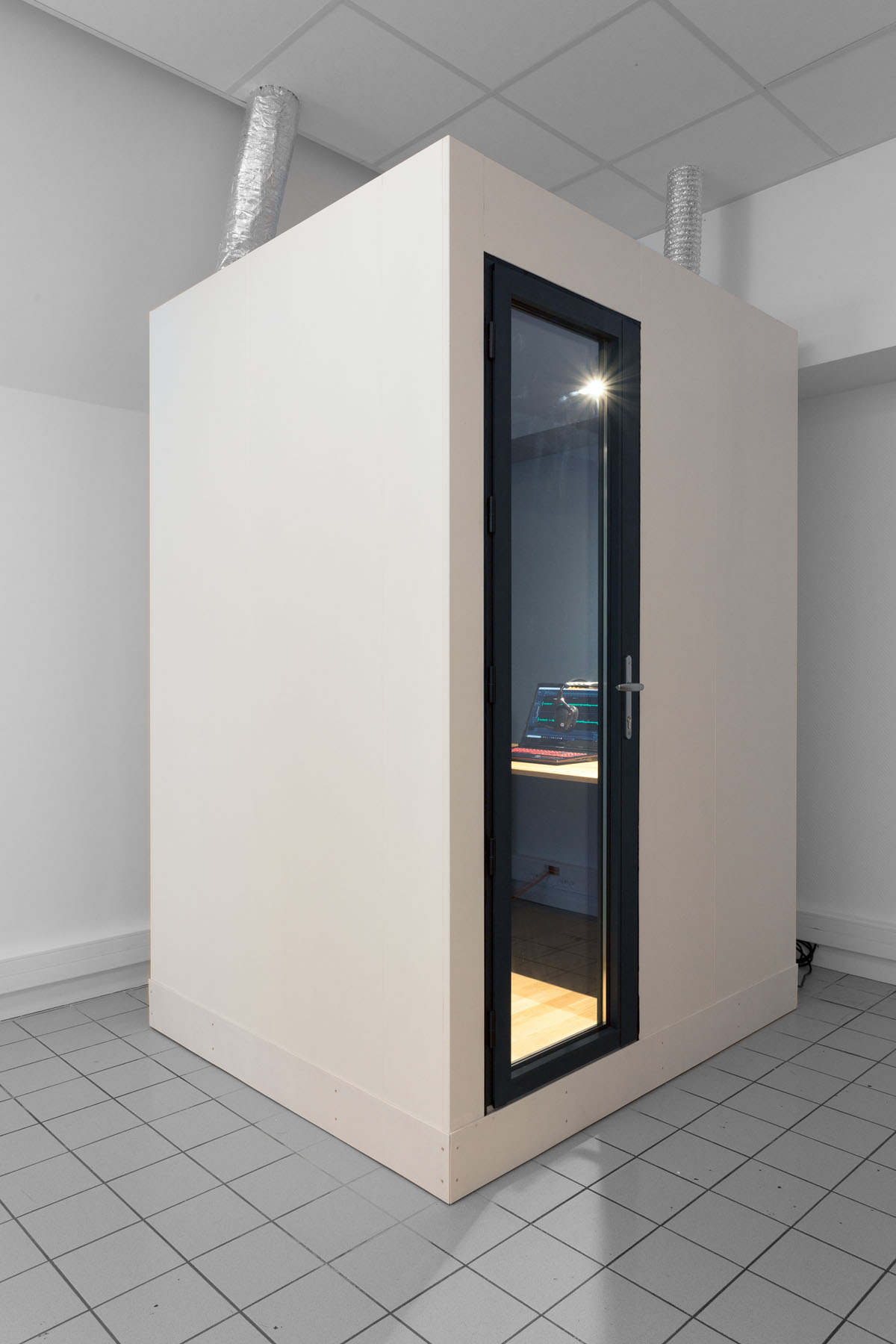

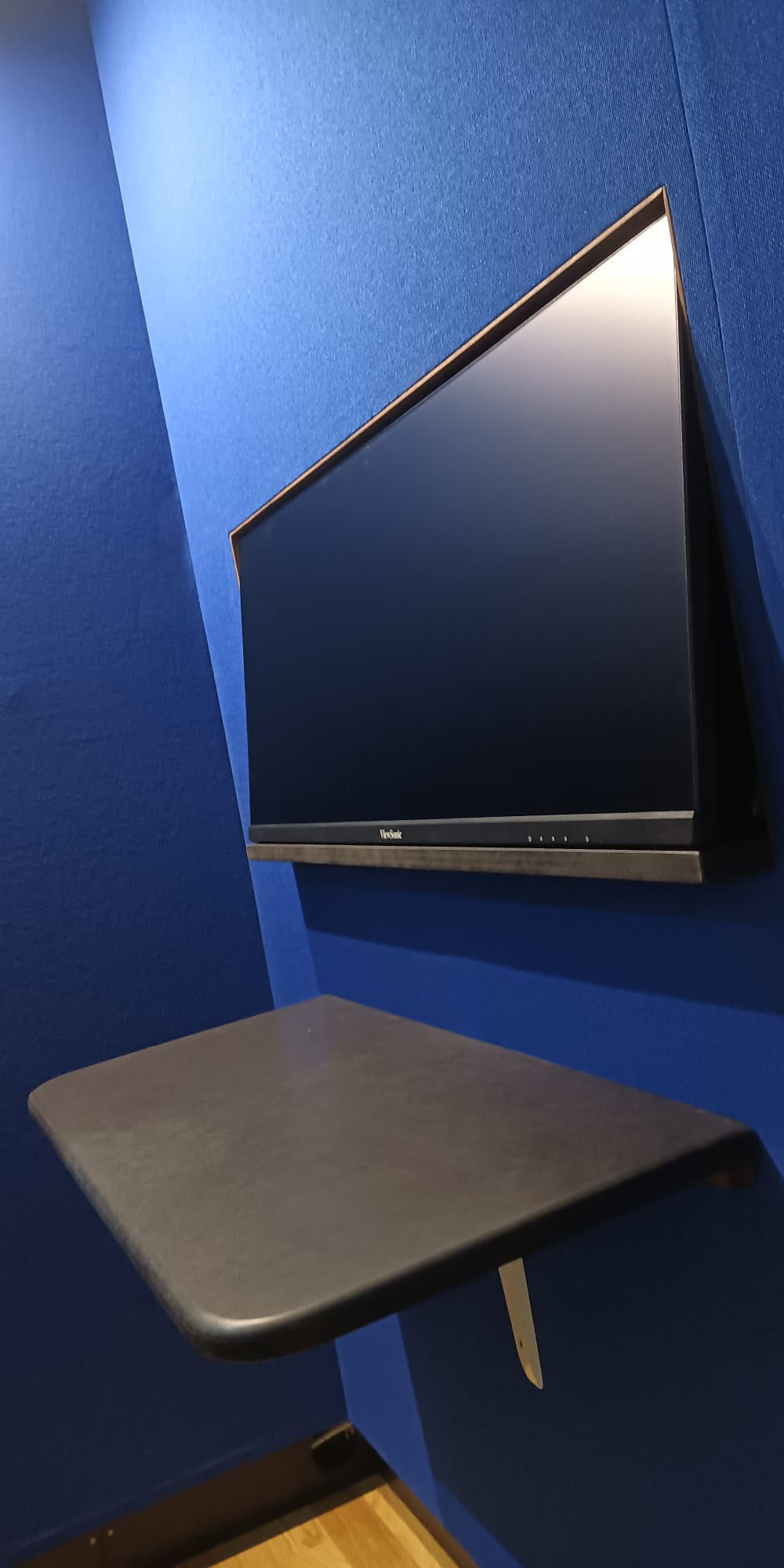

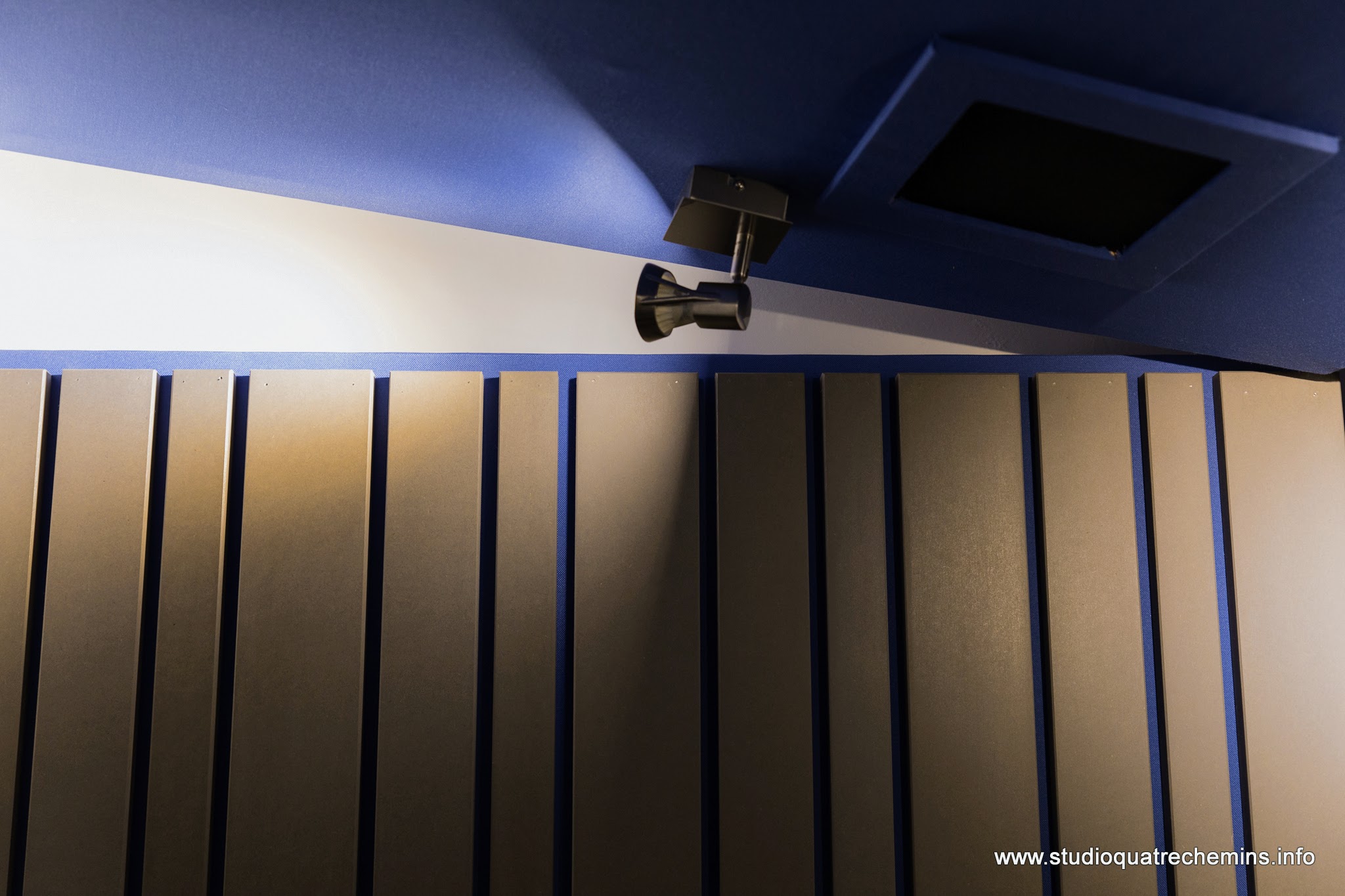

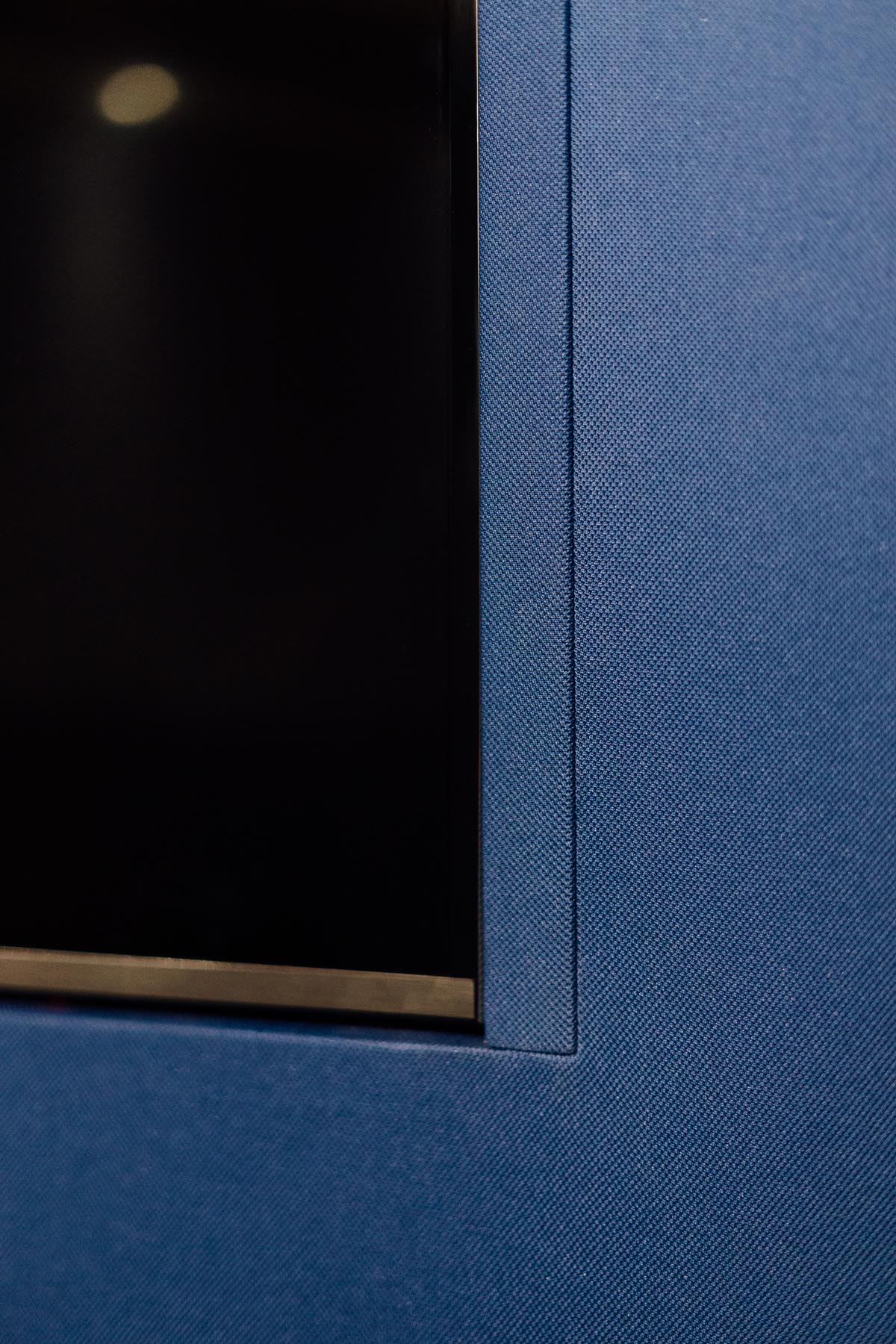

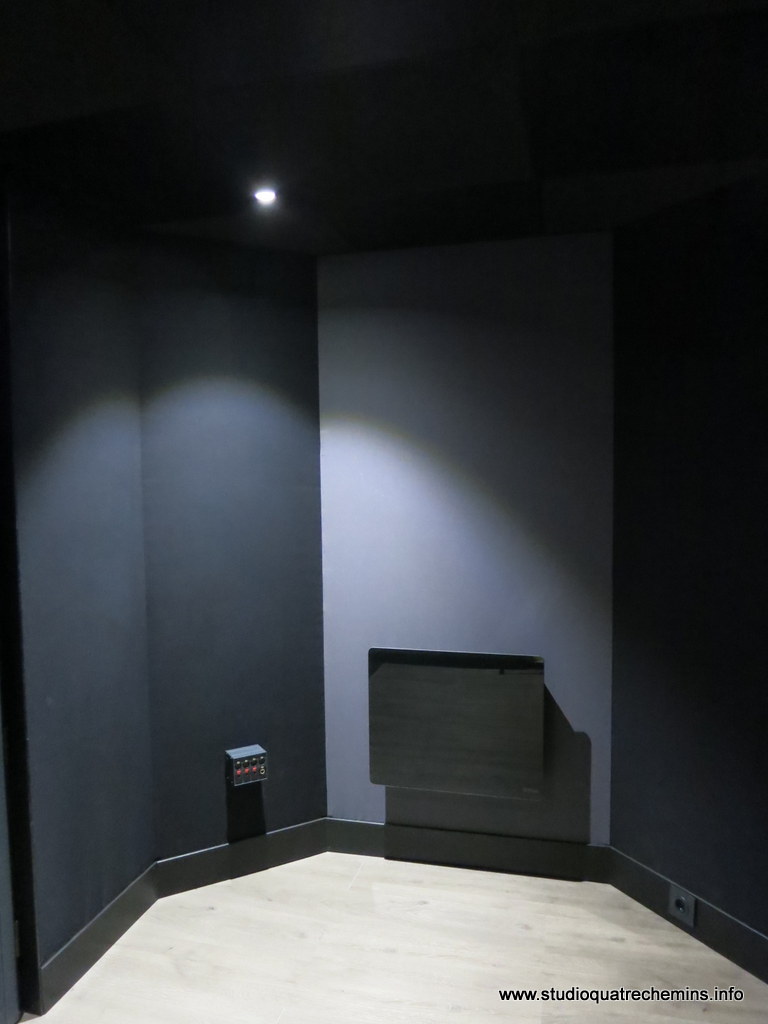

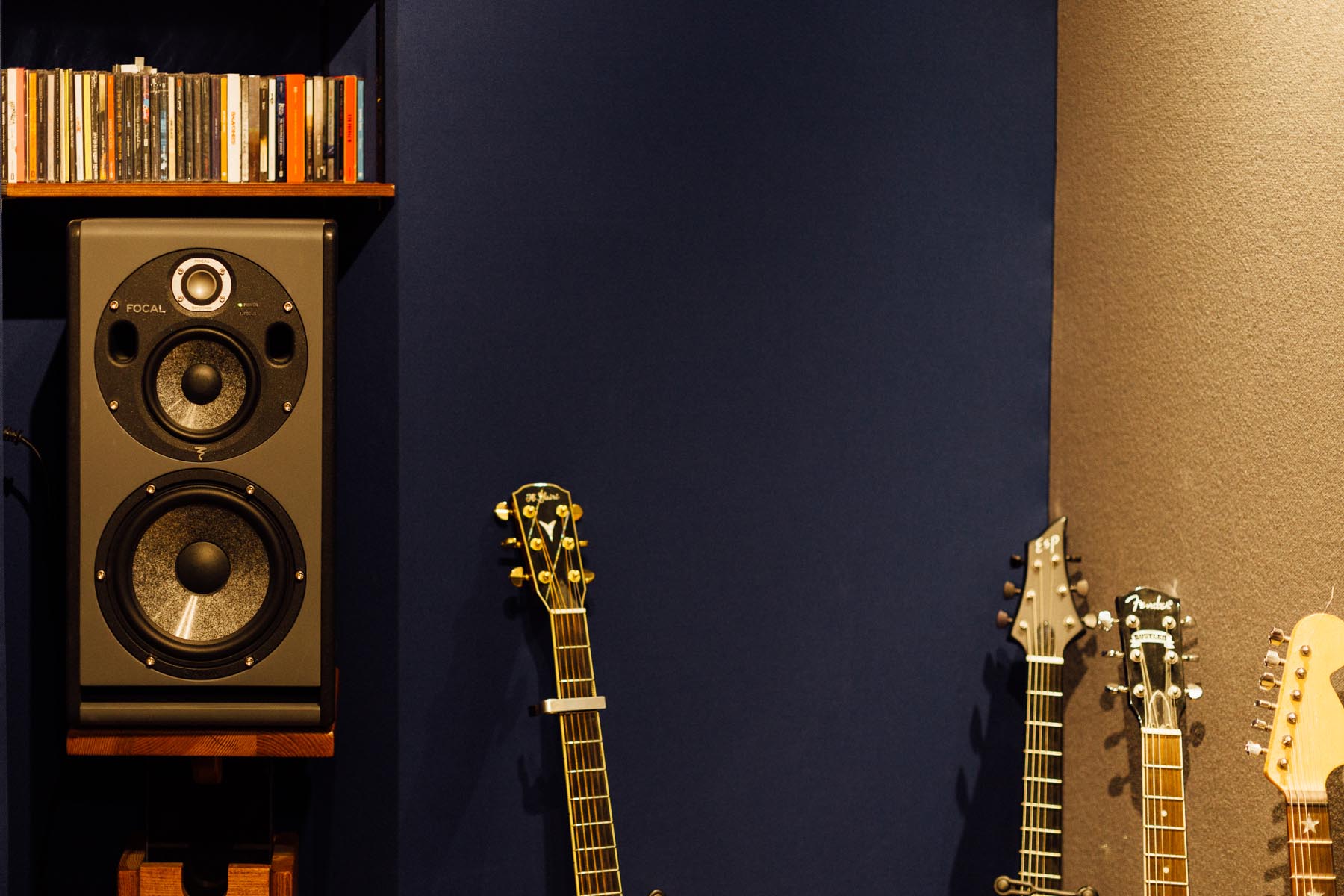

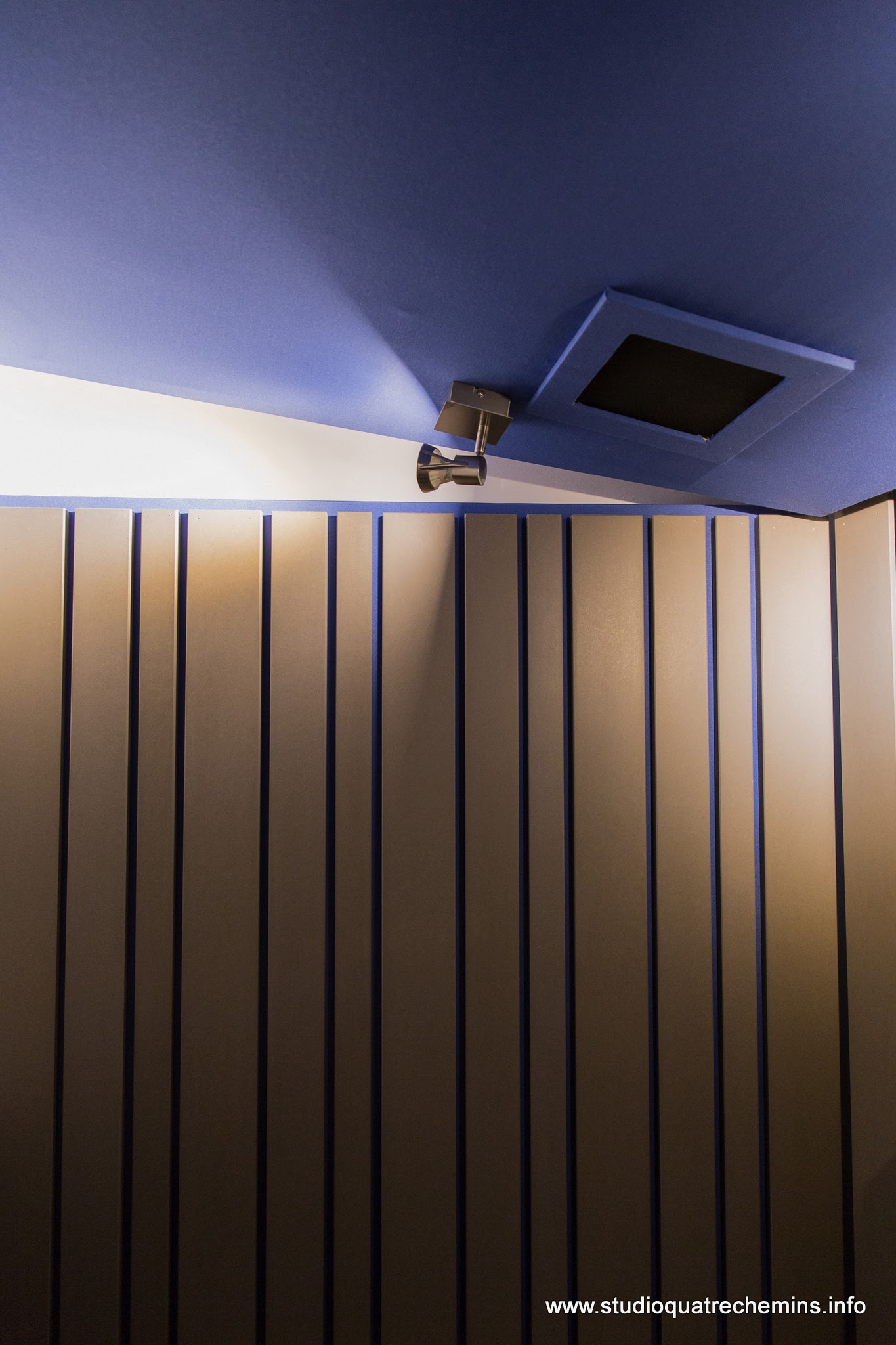

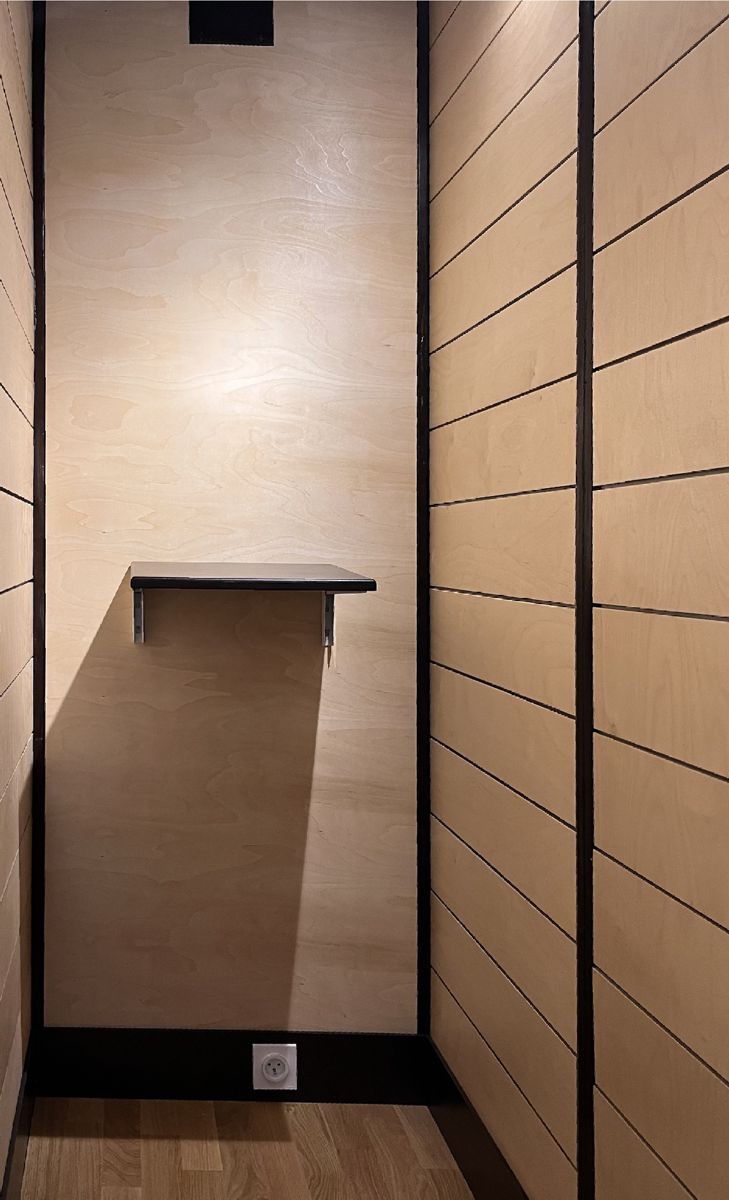

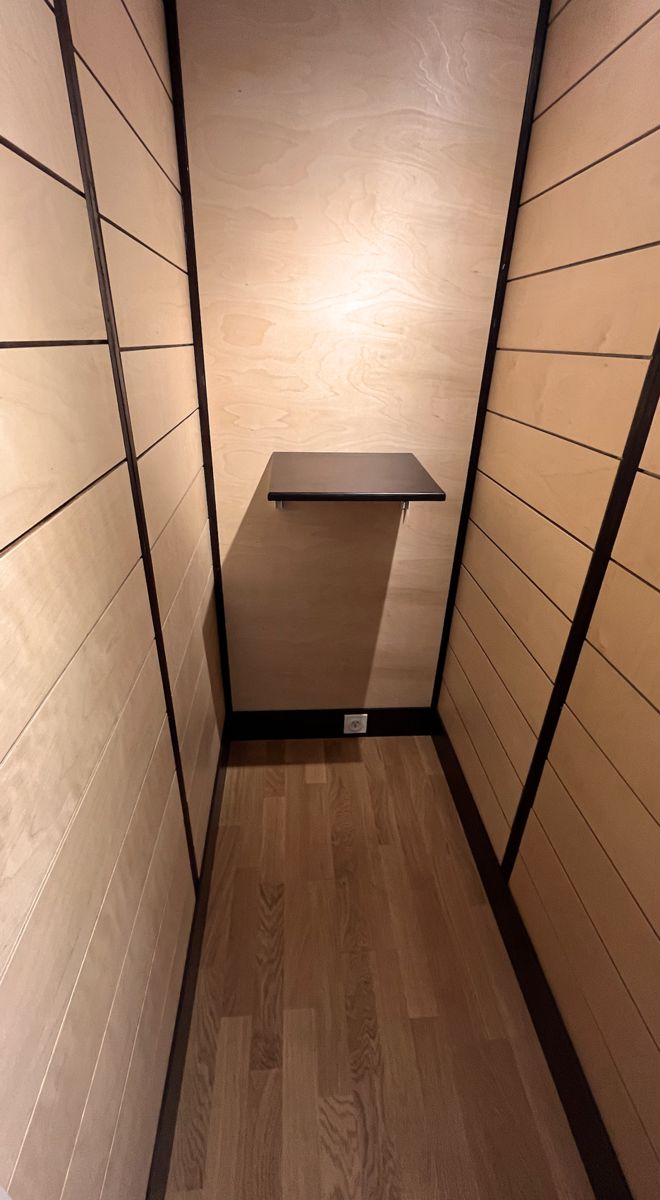

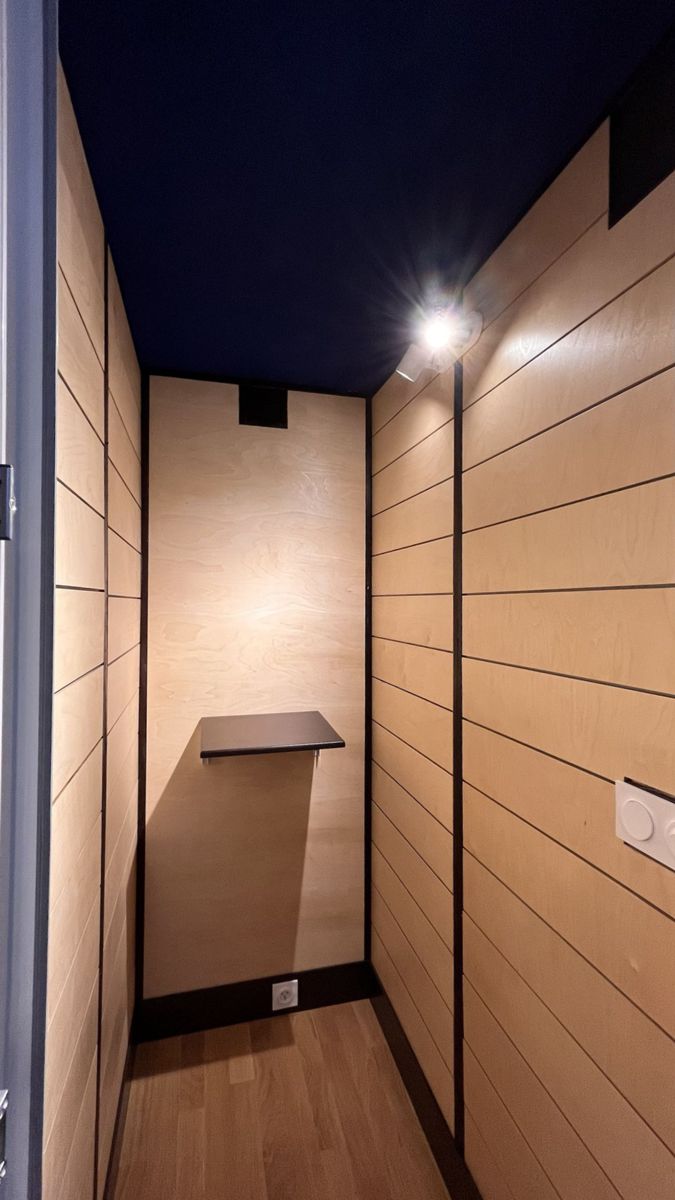

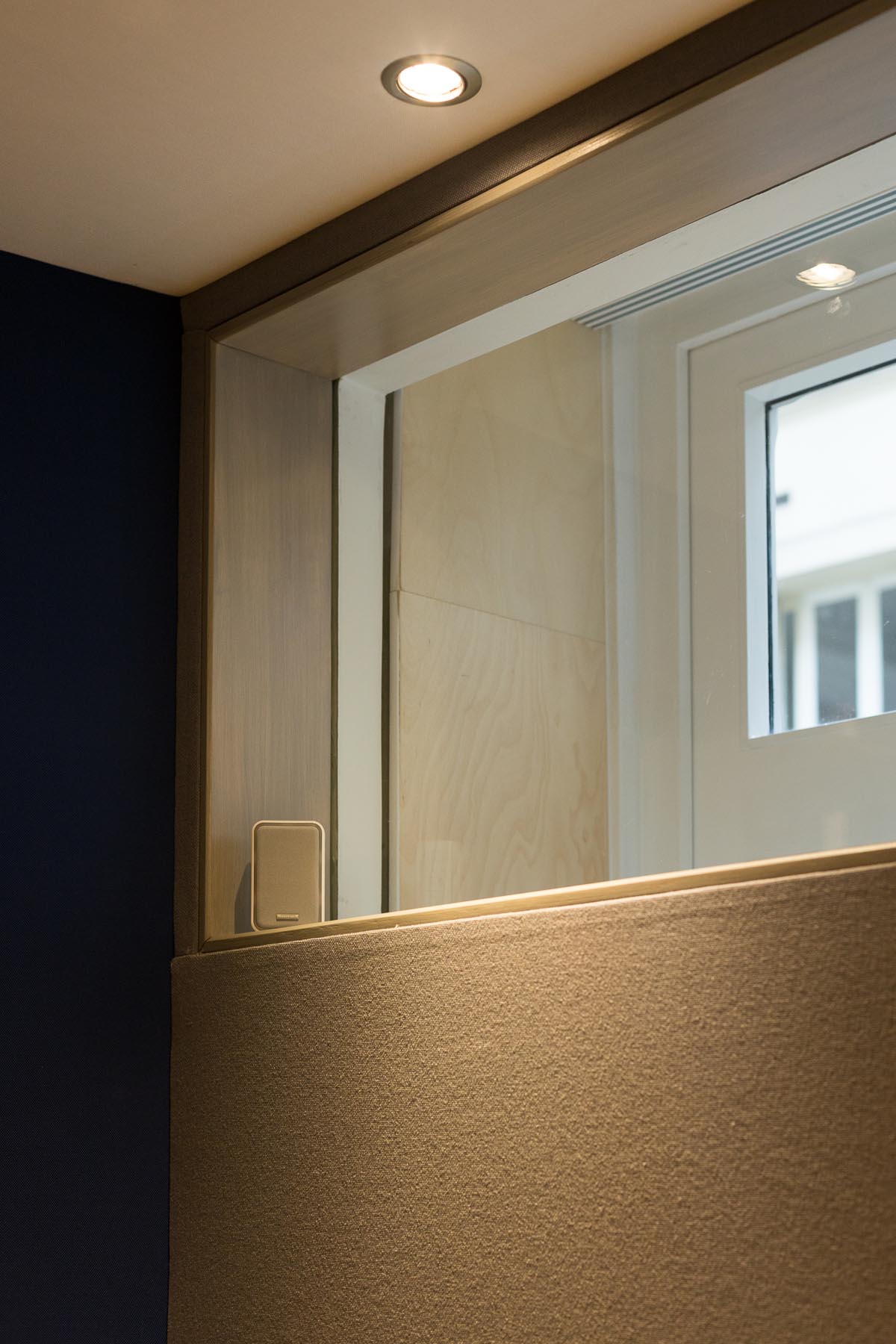

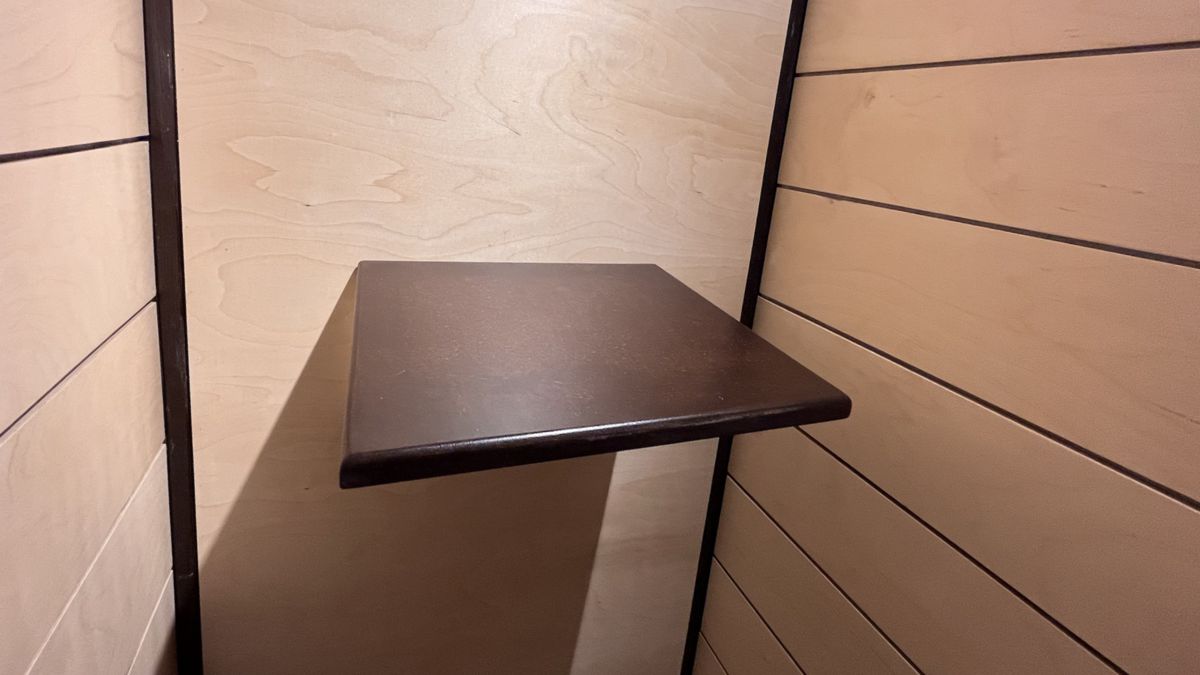

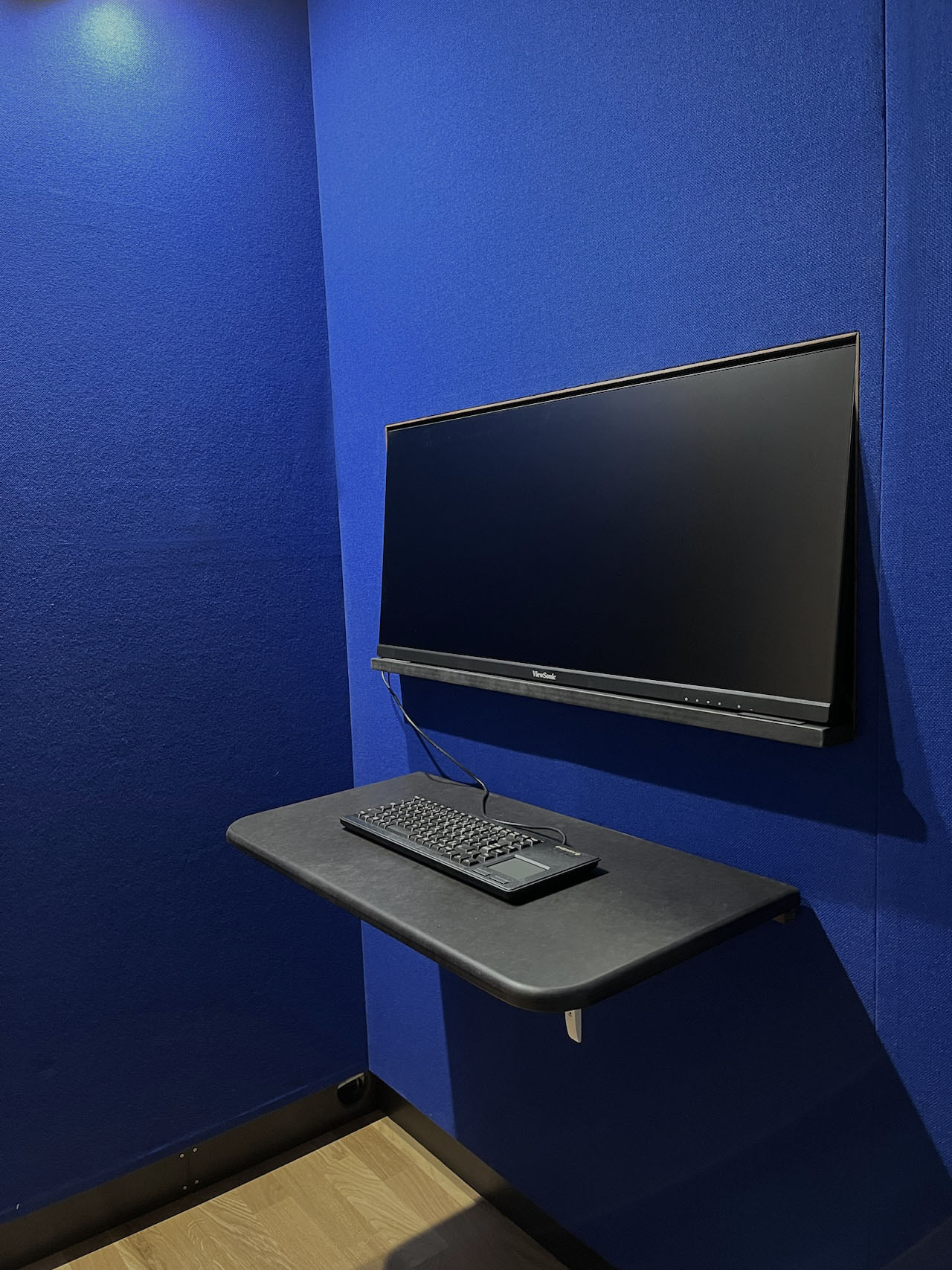

2022 - Cabine QuietBox 1Pd voix et guitares

Cabine préfabriquée en atelier, démontable. Usage voix et guitare. Porte fenêtre aluminium blanc brillant. Écran ultra large encastré, châssis fixe vitré, tablette rabattable. Passe câbles insonorisé.

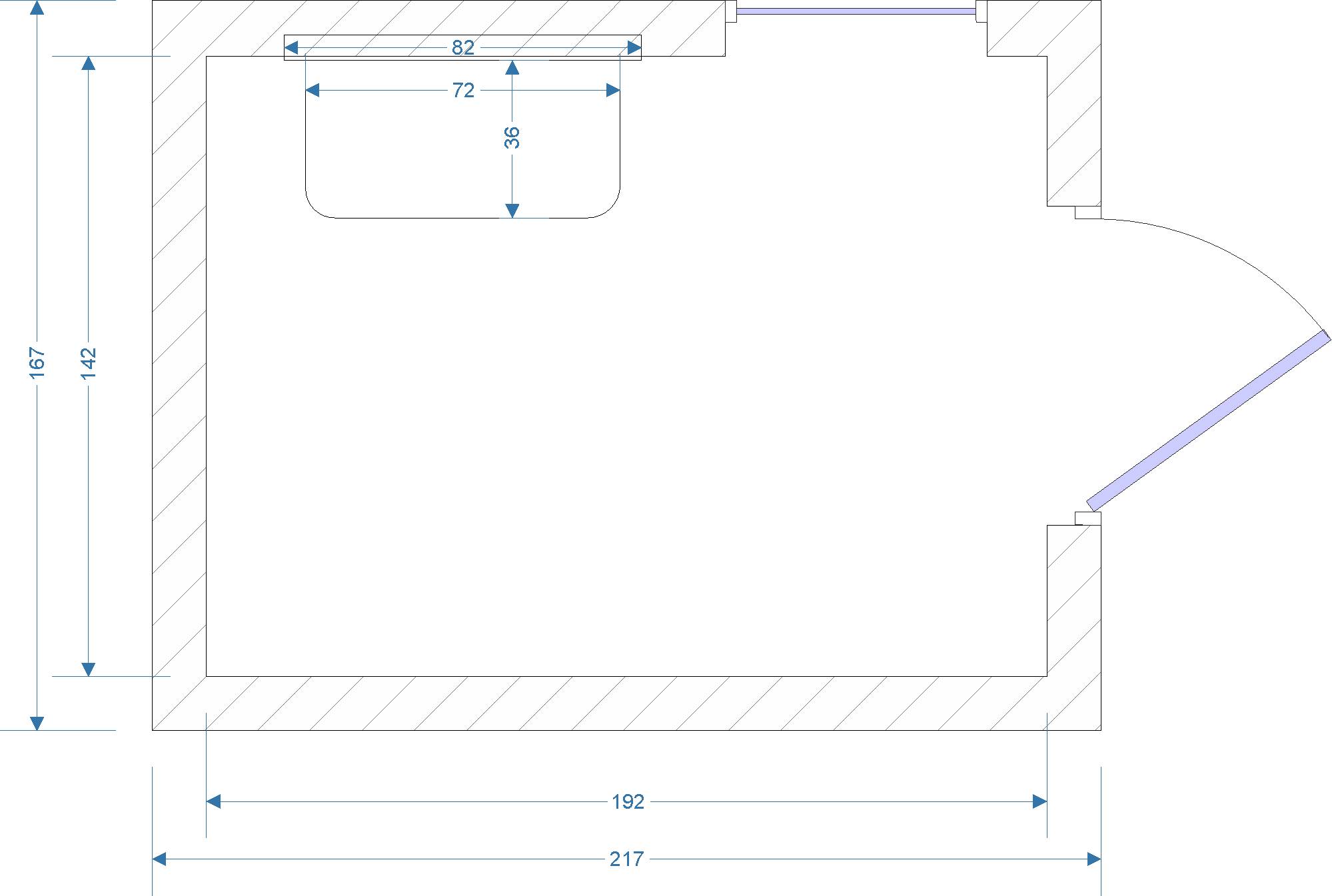

Cabine QuietBox 1Pd sur mesure 217x167x240 cm - 2,73 m² - insonorisée, désolidarisée du sol et démontable.

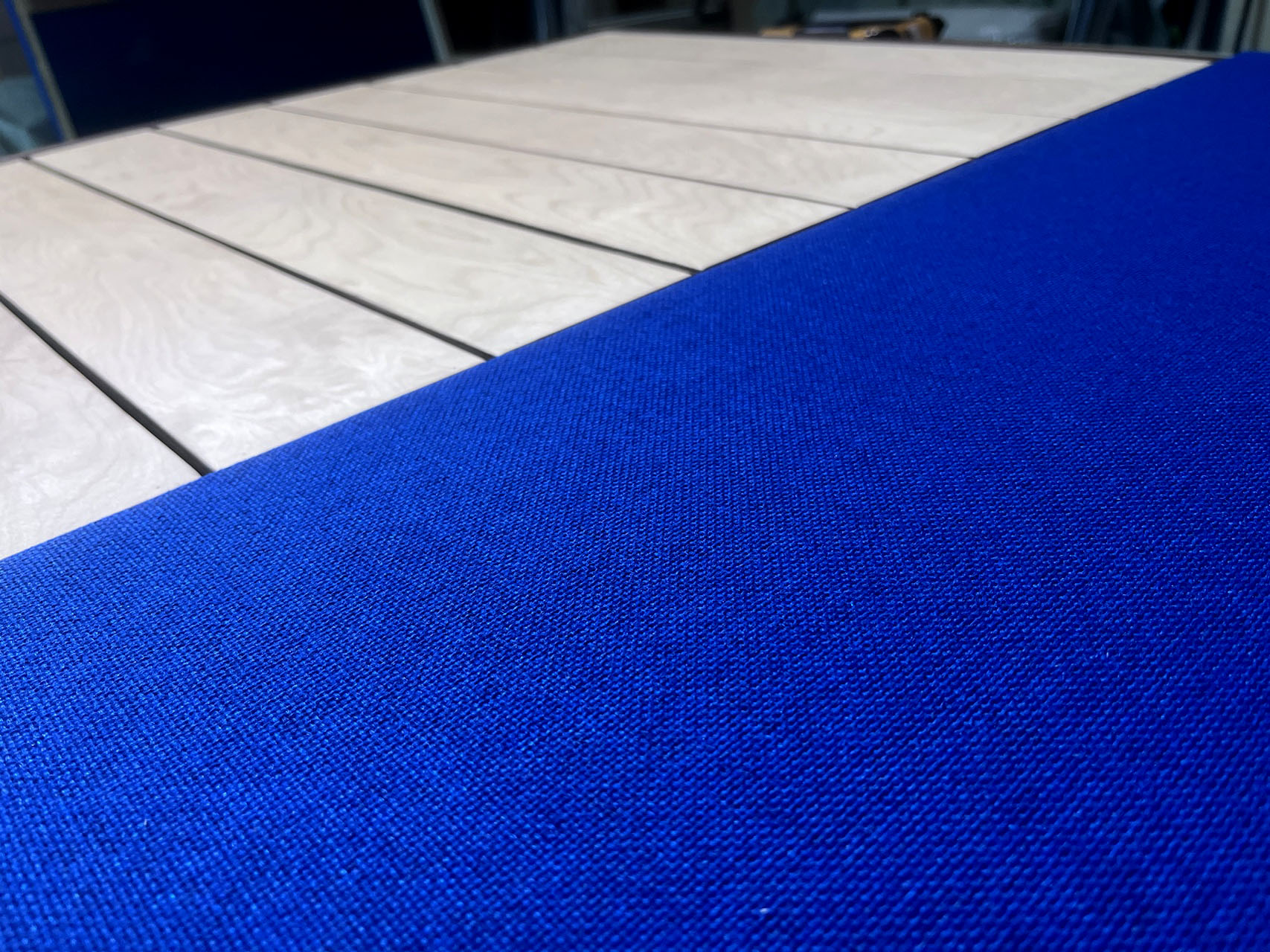

Décoration et traitement acoustique :

Parquet chêne, plinthes en Valchromat noir, traitement acoustique à base de panneaux sur mesure, habillage par toile acosutique Dillon coloris bleu touareg. Panneaux et lattes de bois en CP bouleau.

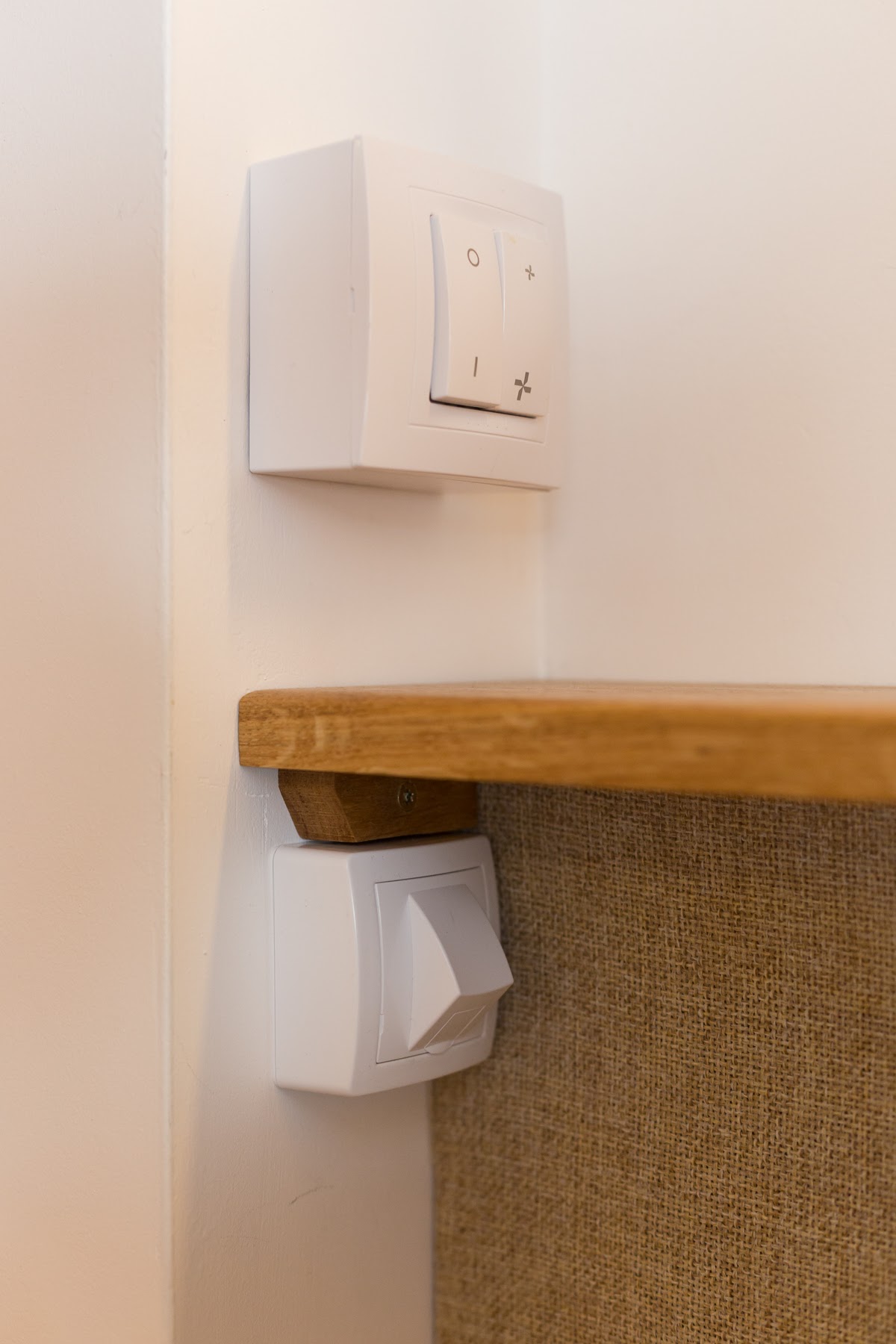

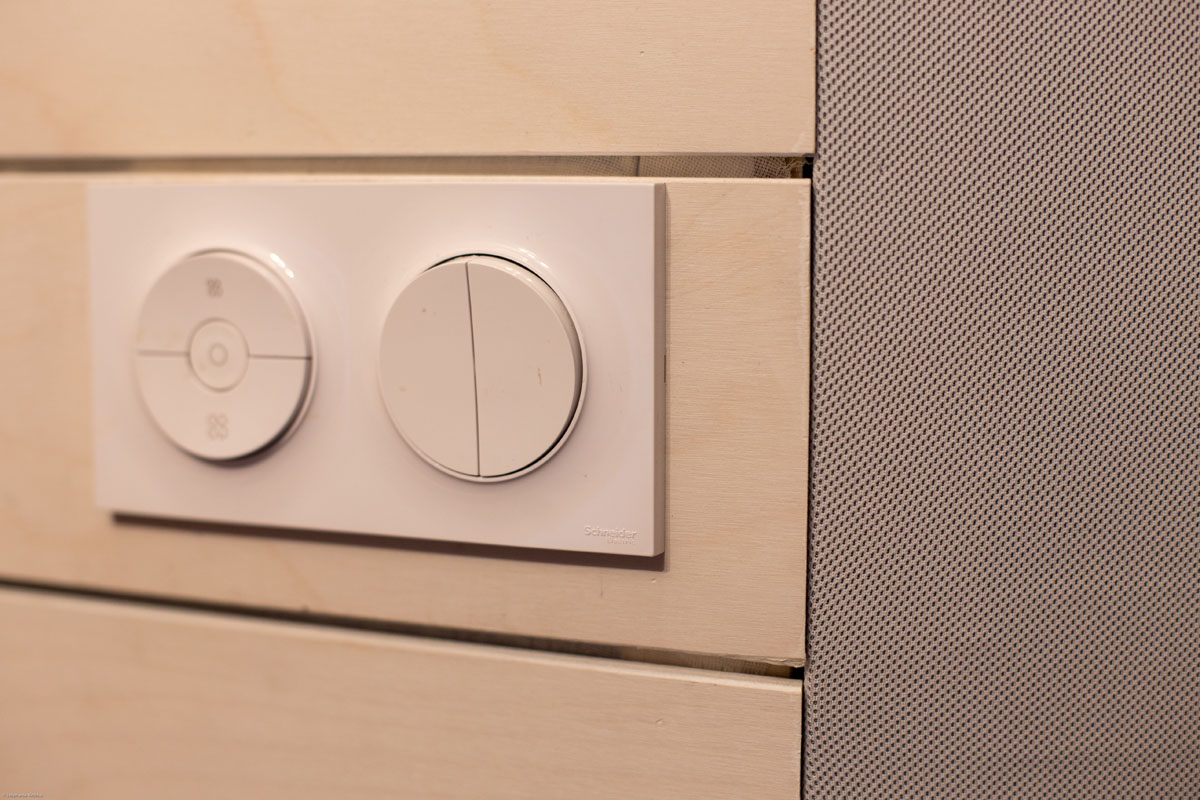

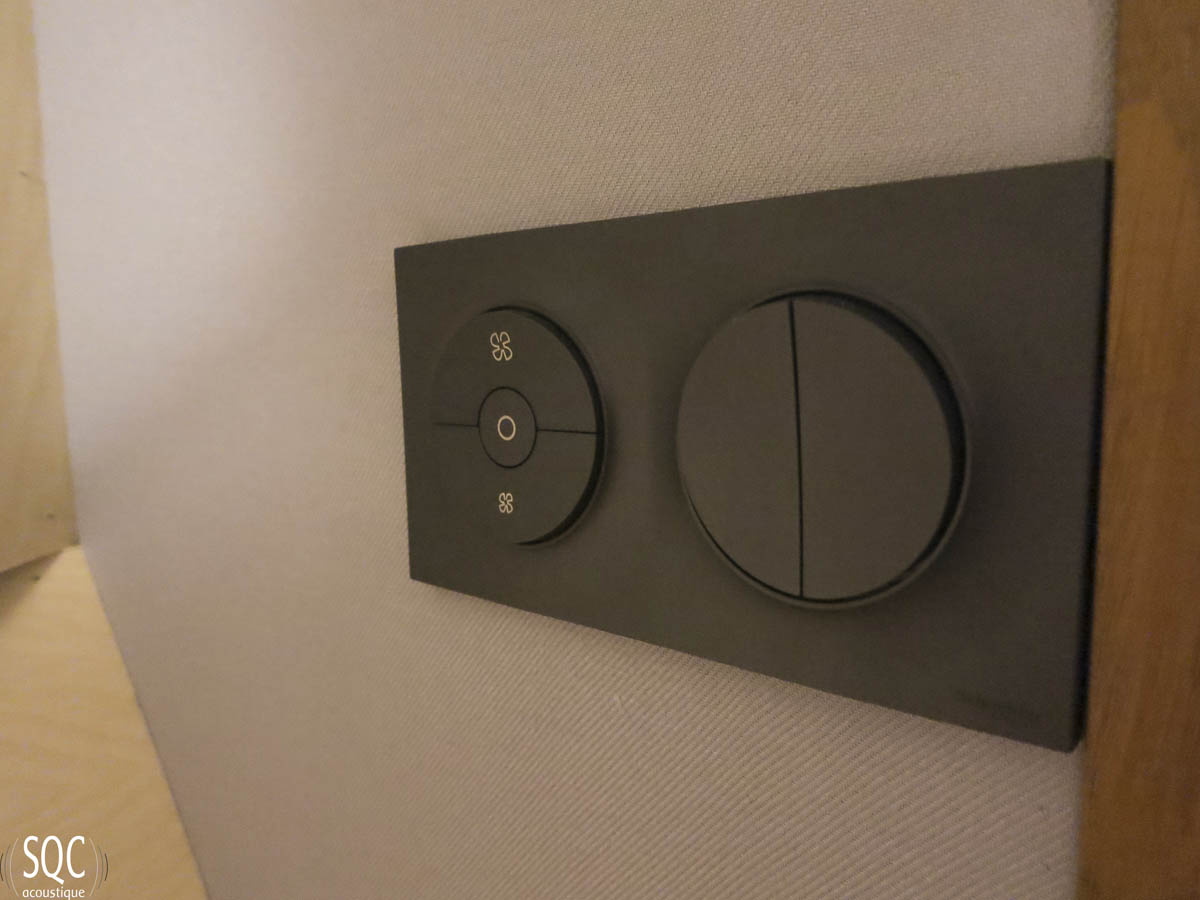

Électricité : une prise secteur, un plafonnier métal brossé deux spots commandé par interrupteur intérieur.

Ventilation insonorisée commandée par interrupteur intérieur.
Finition extérieure : peinture trois couches.

Plus de détails sur les cabines acoustiques QuietBox.

Cabine acoustique QuietBox 1Pd

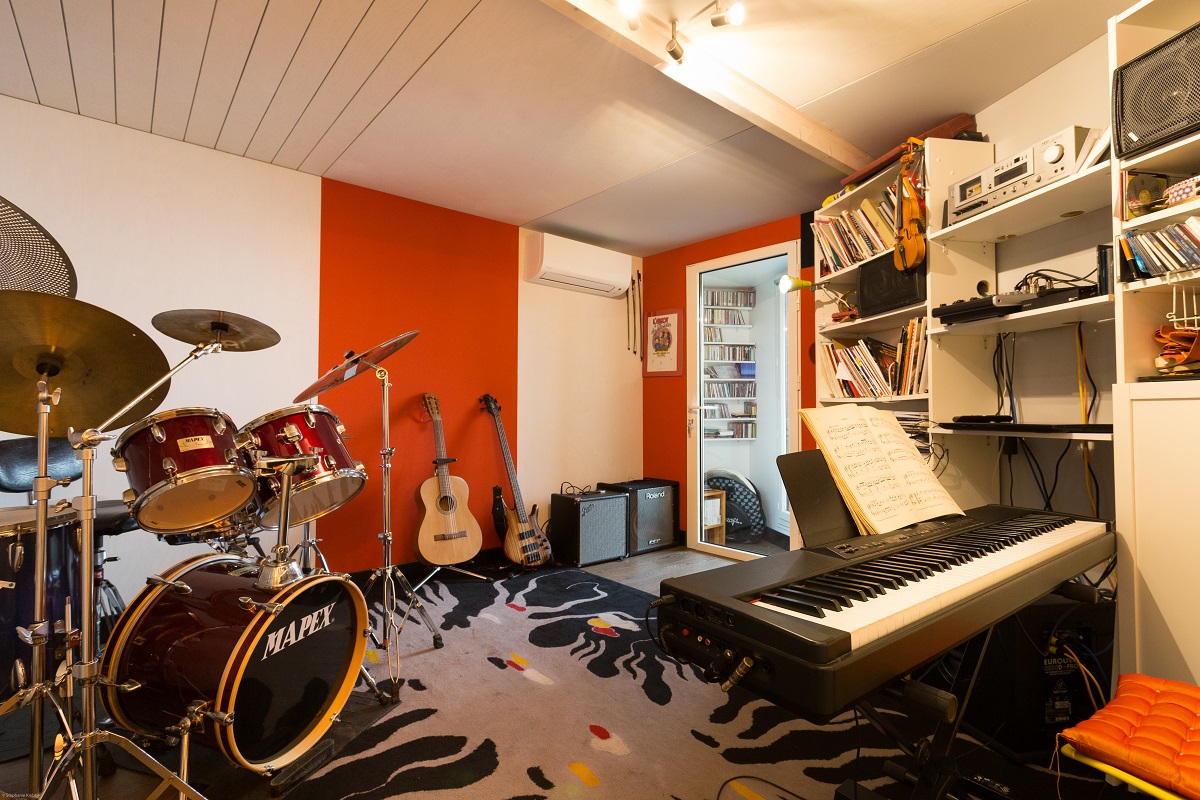

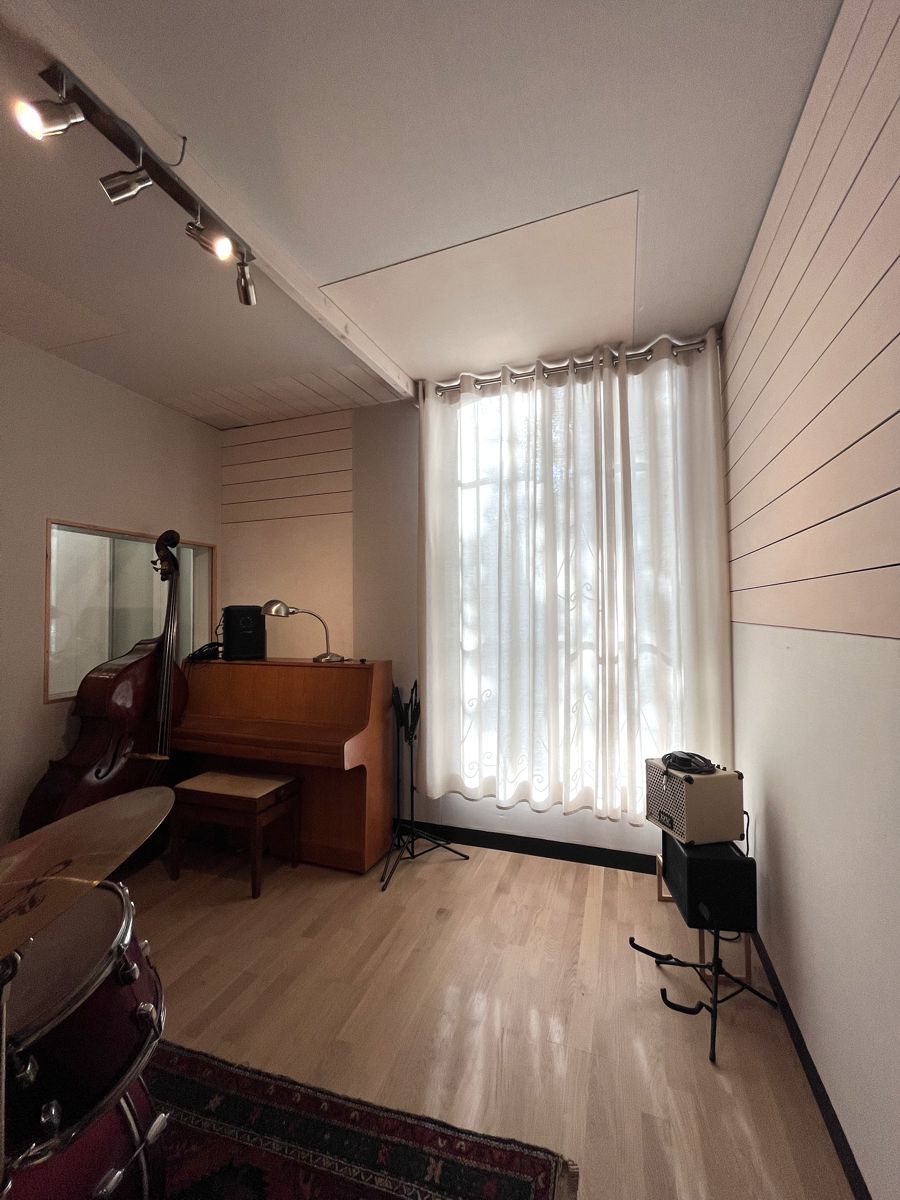

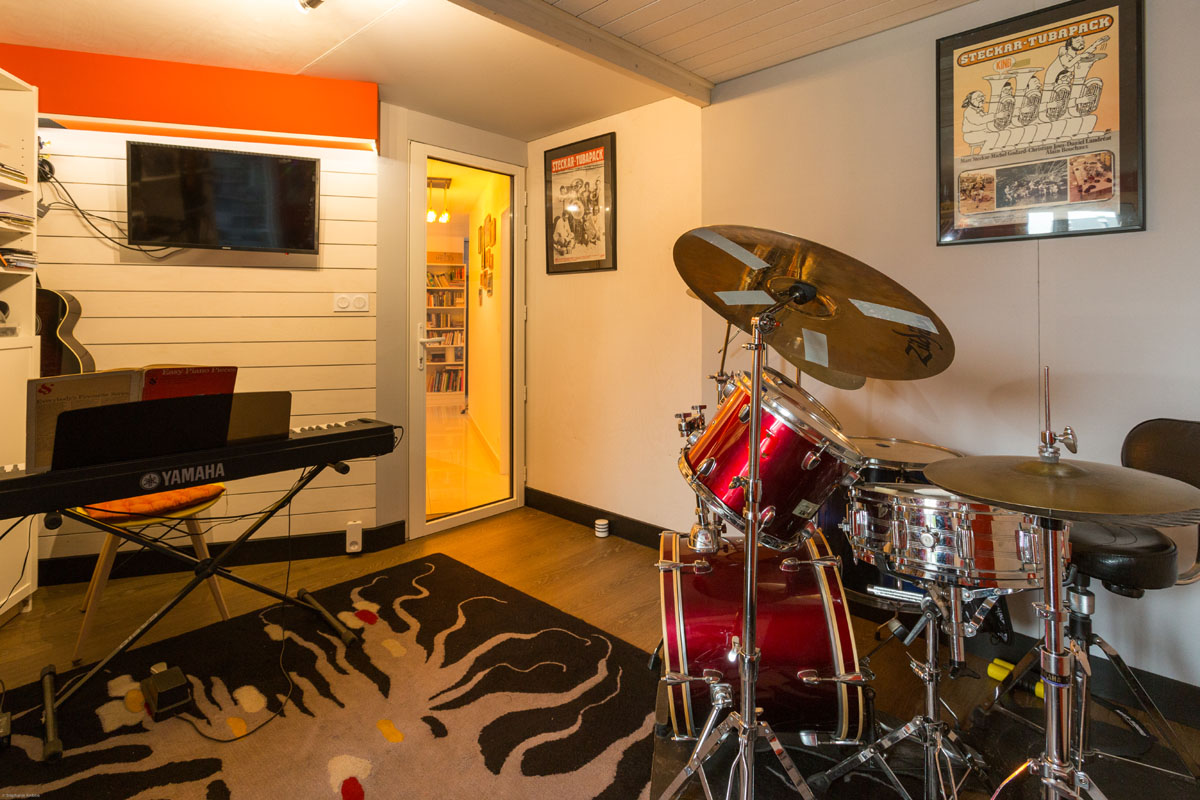

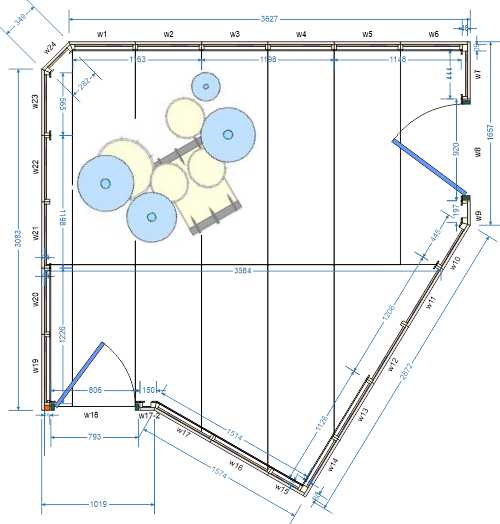

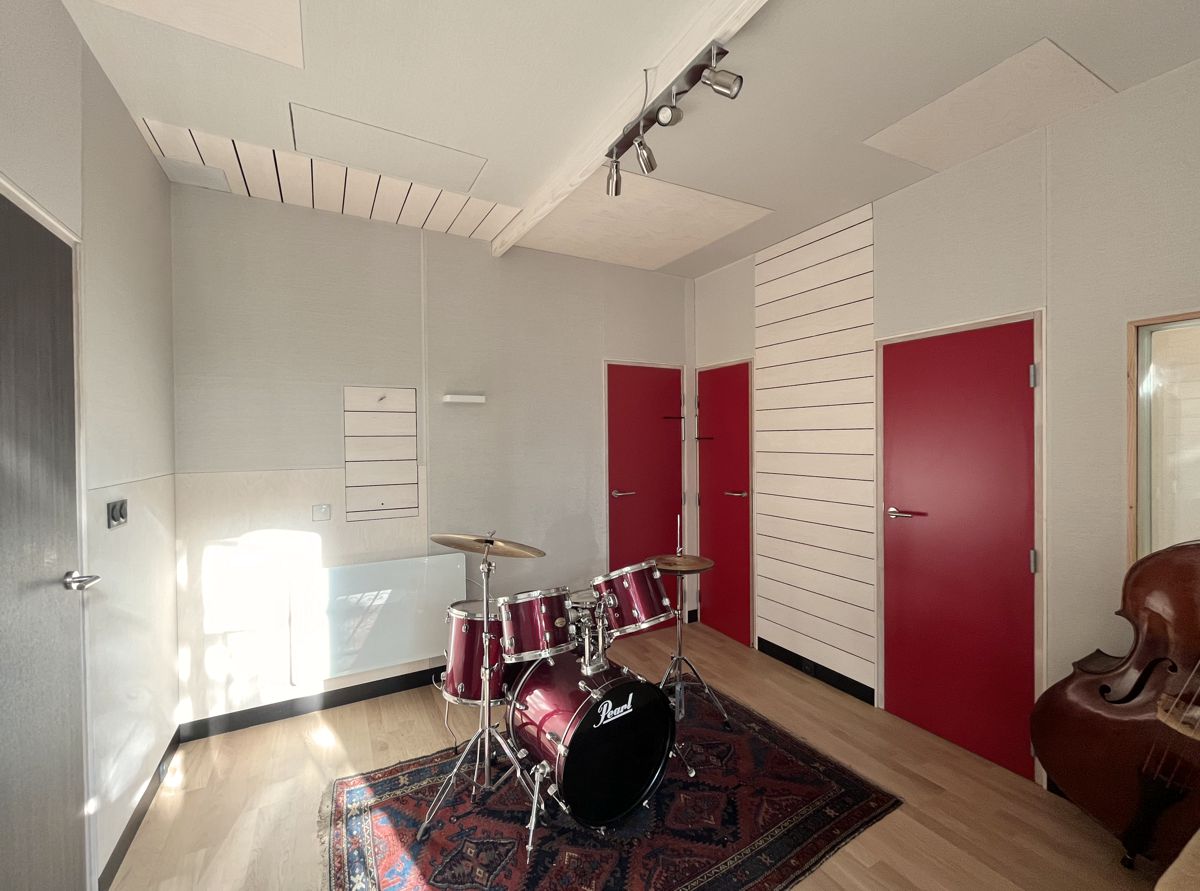

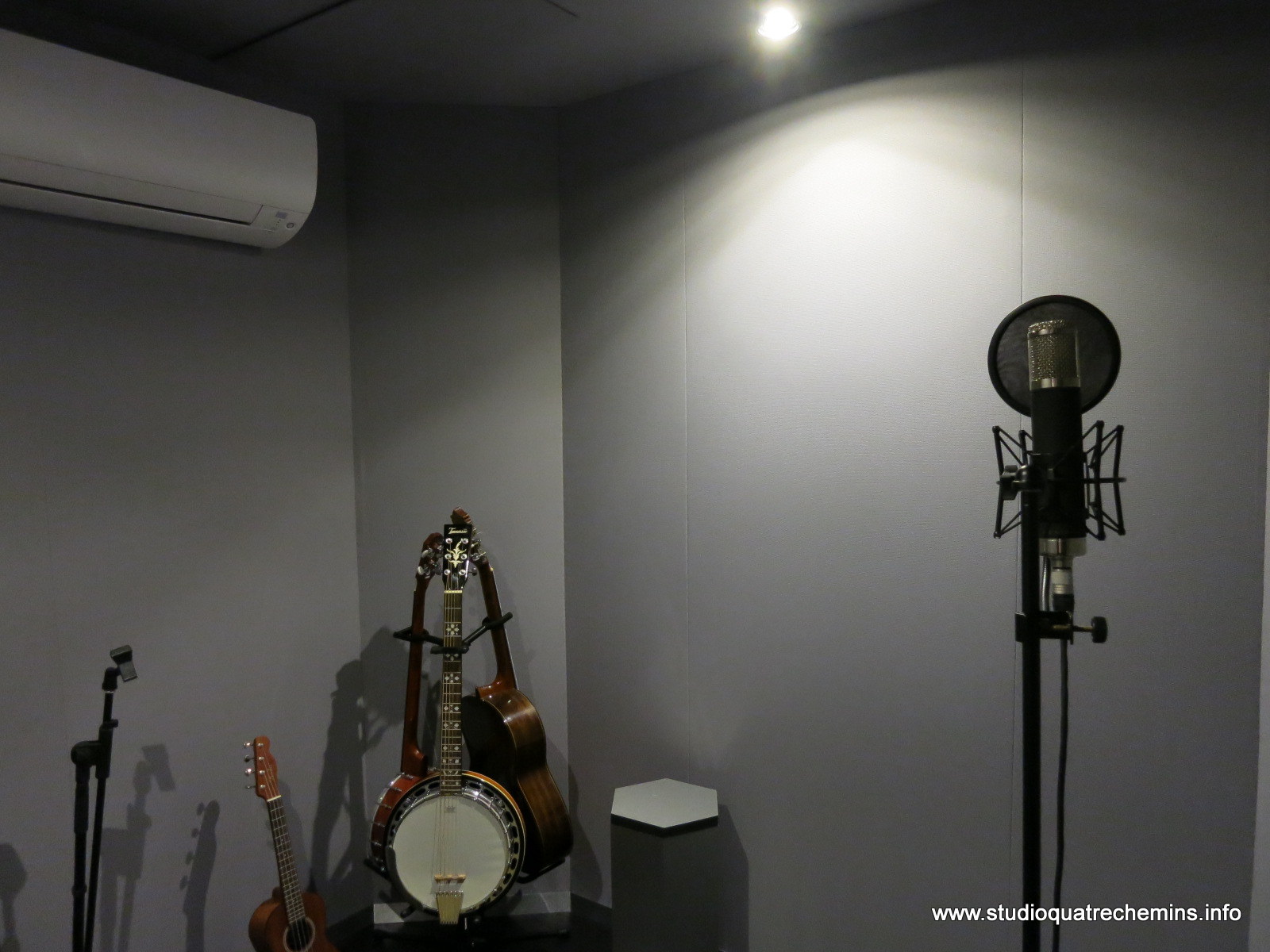

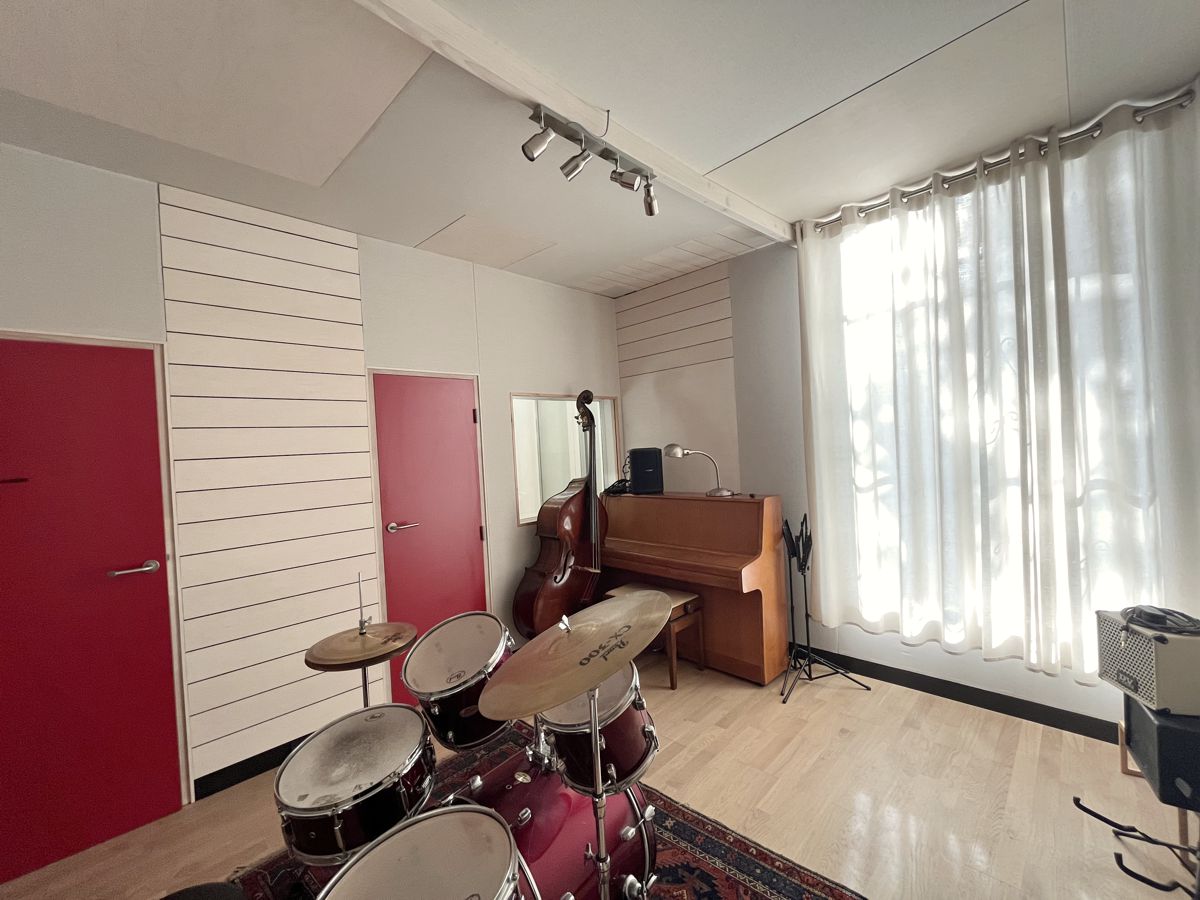

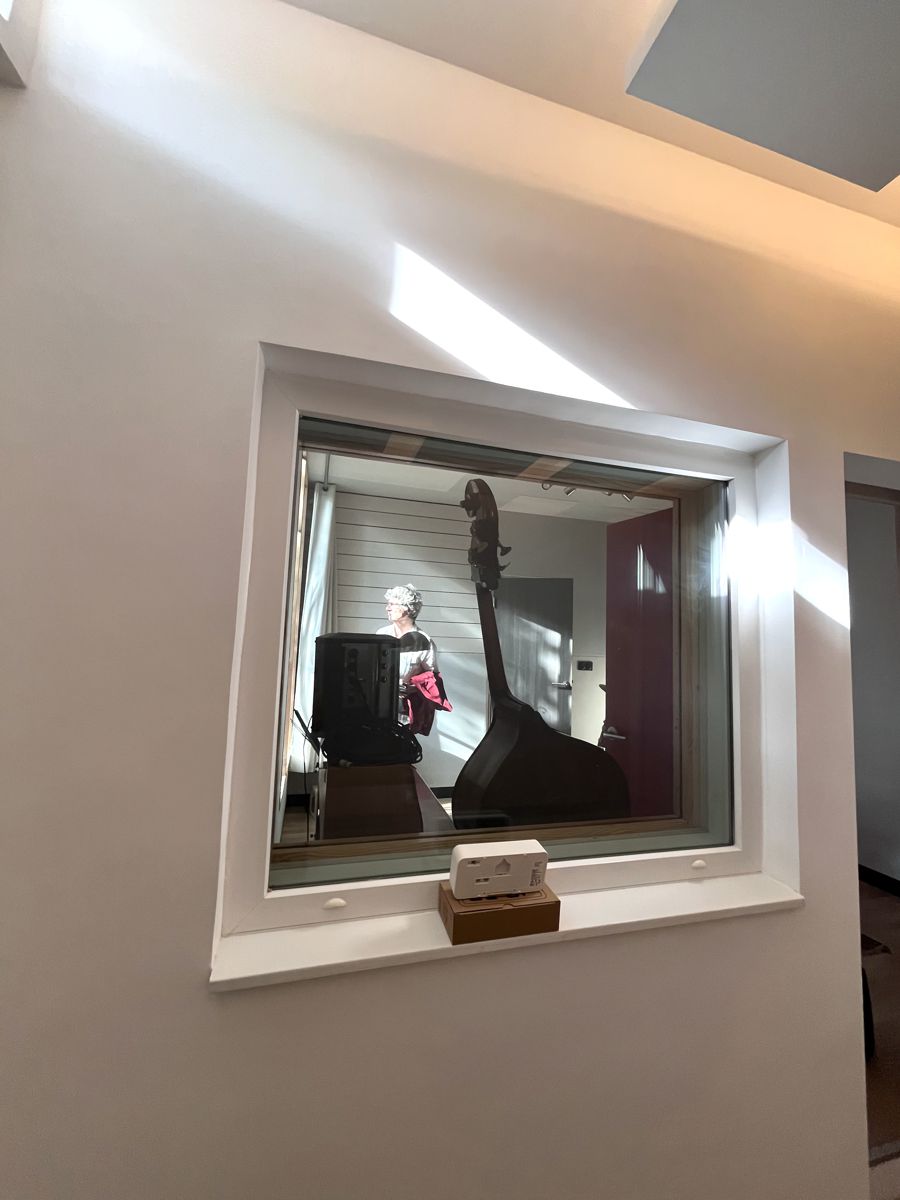

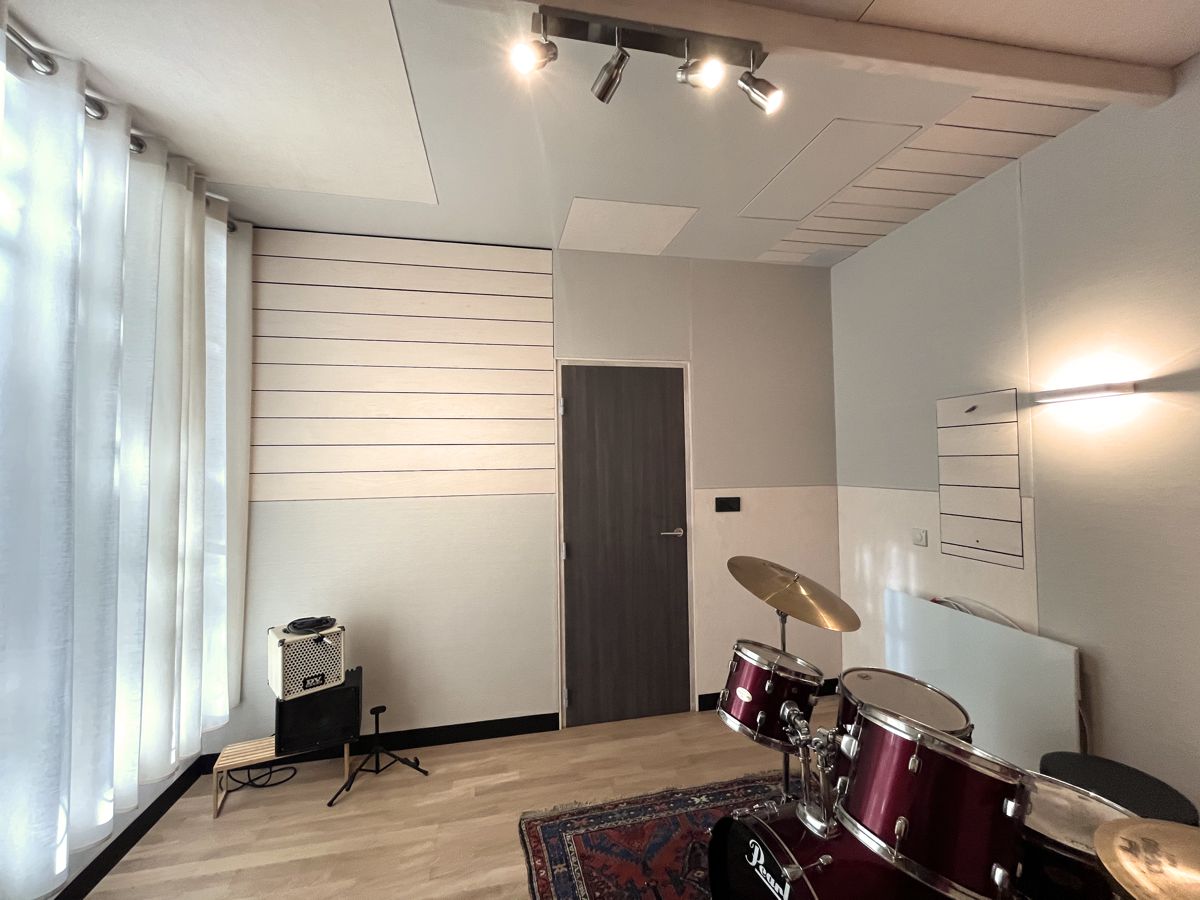

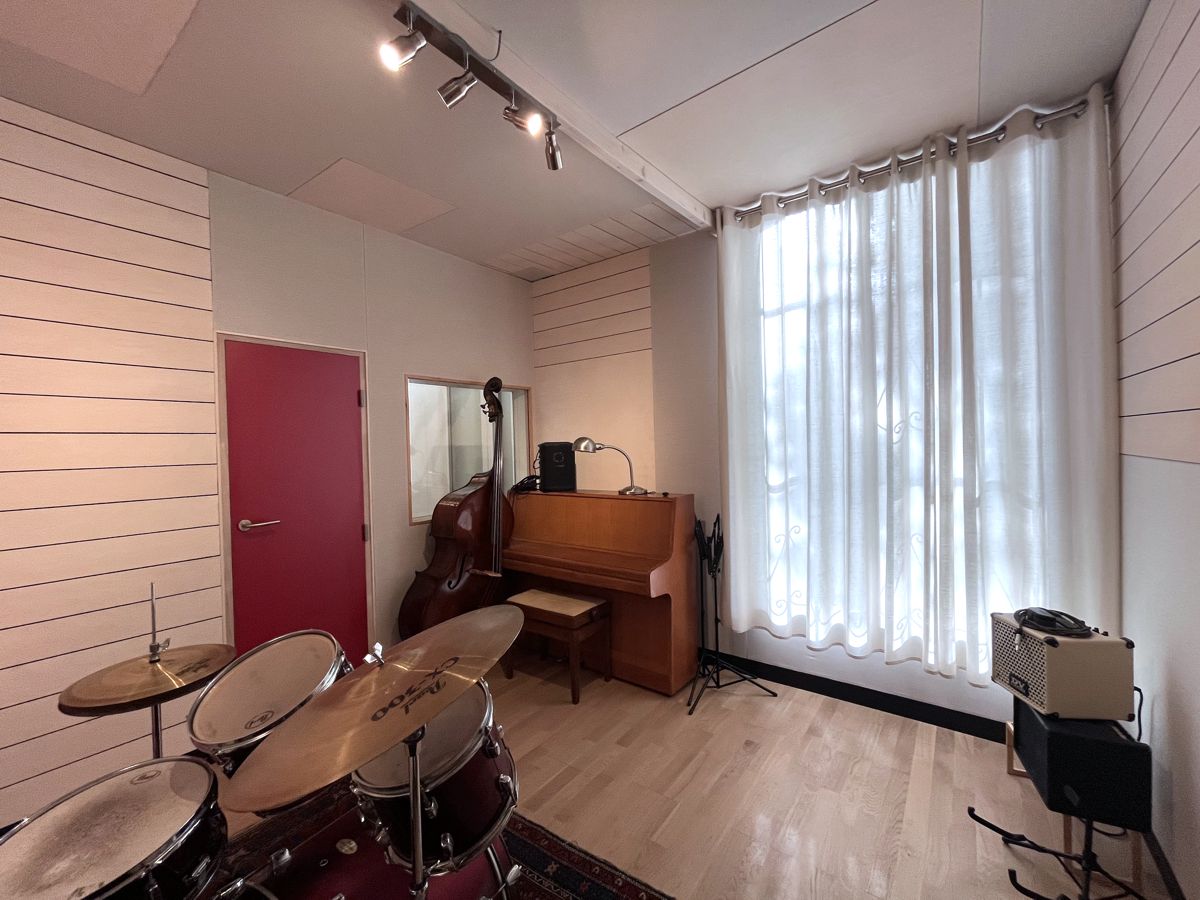

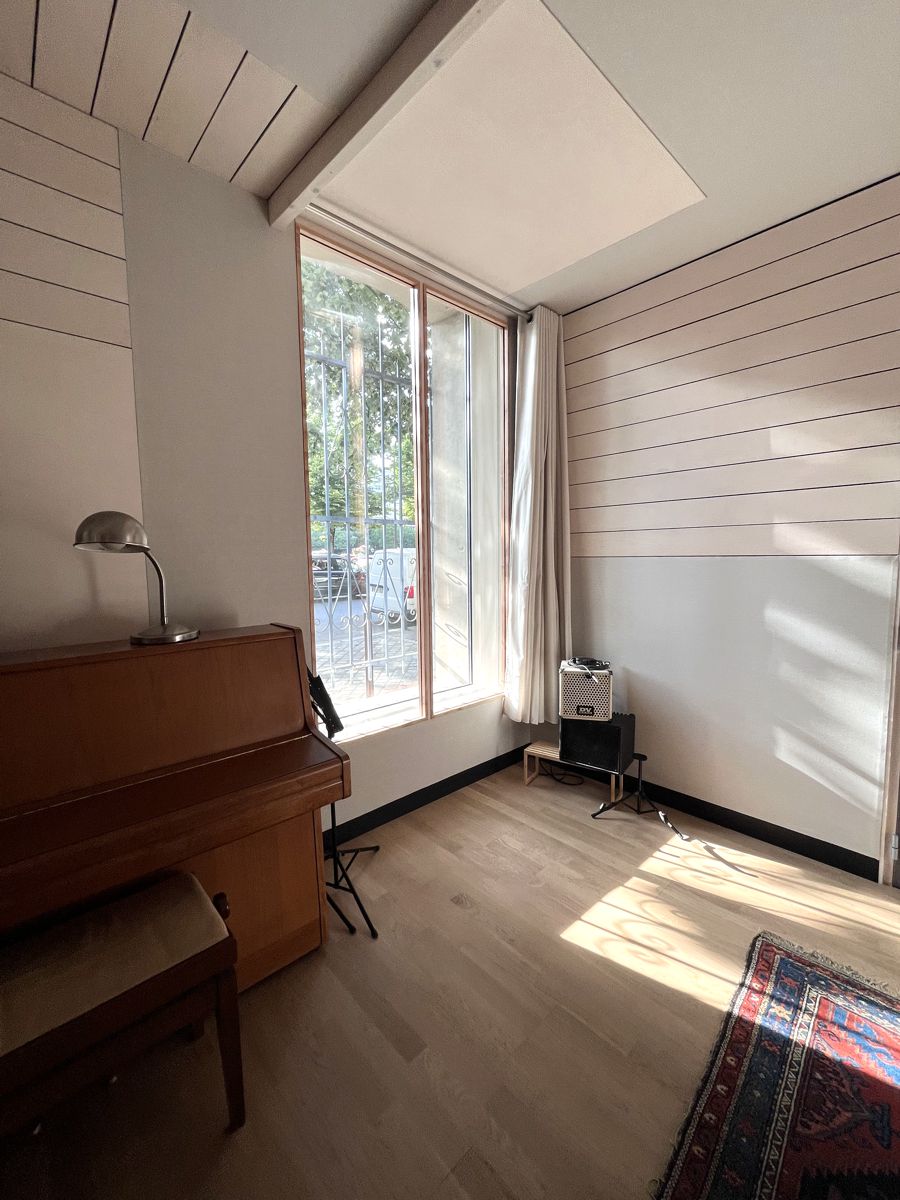

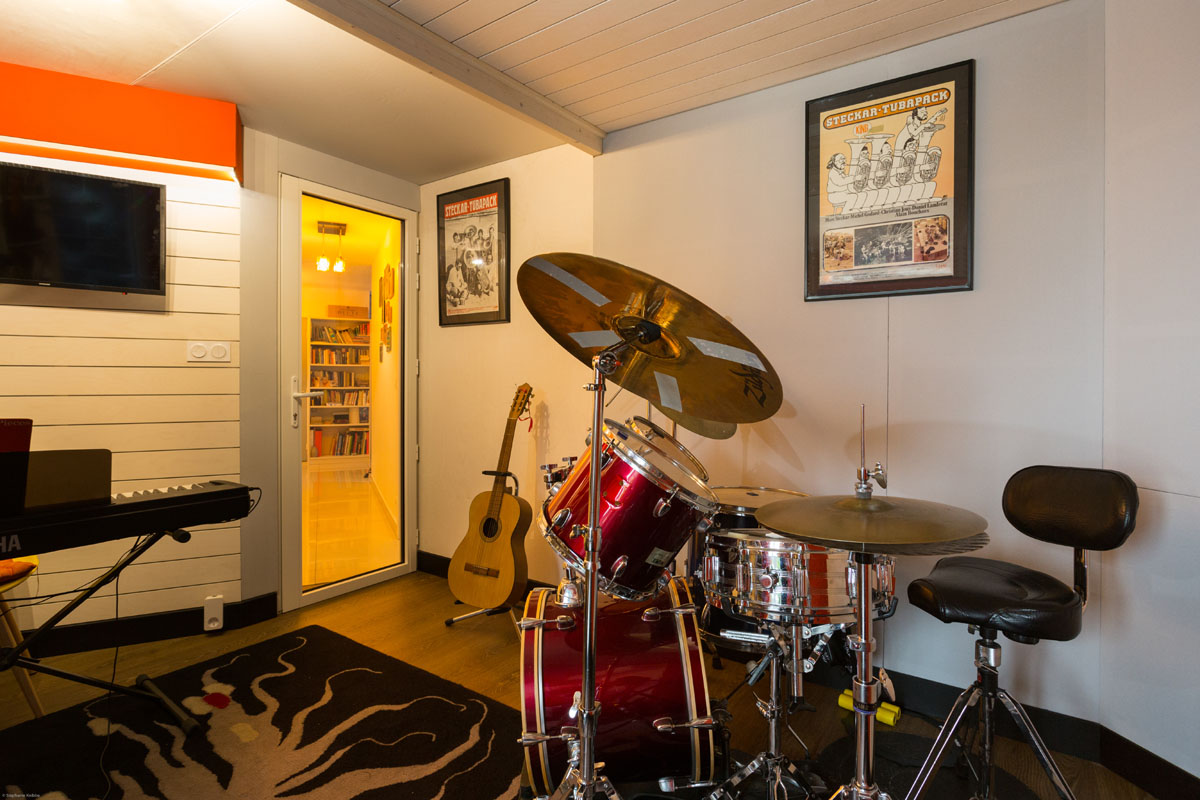

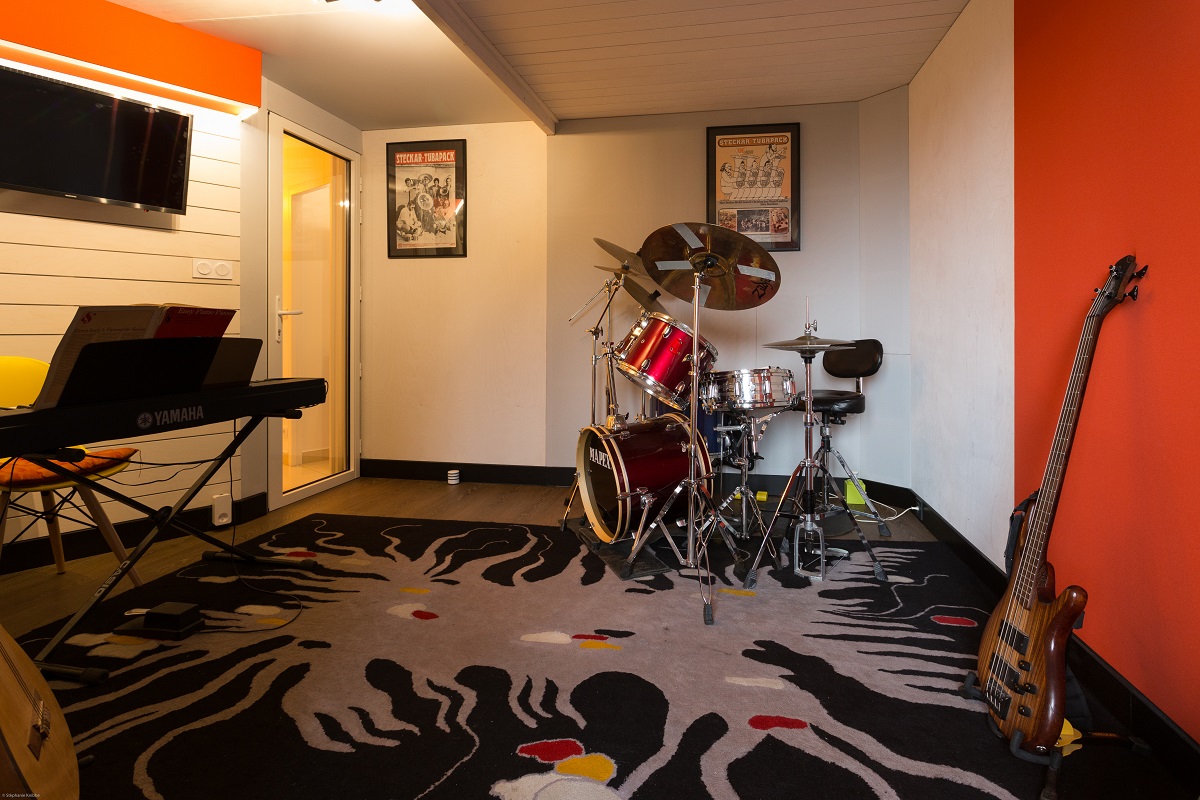

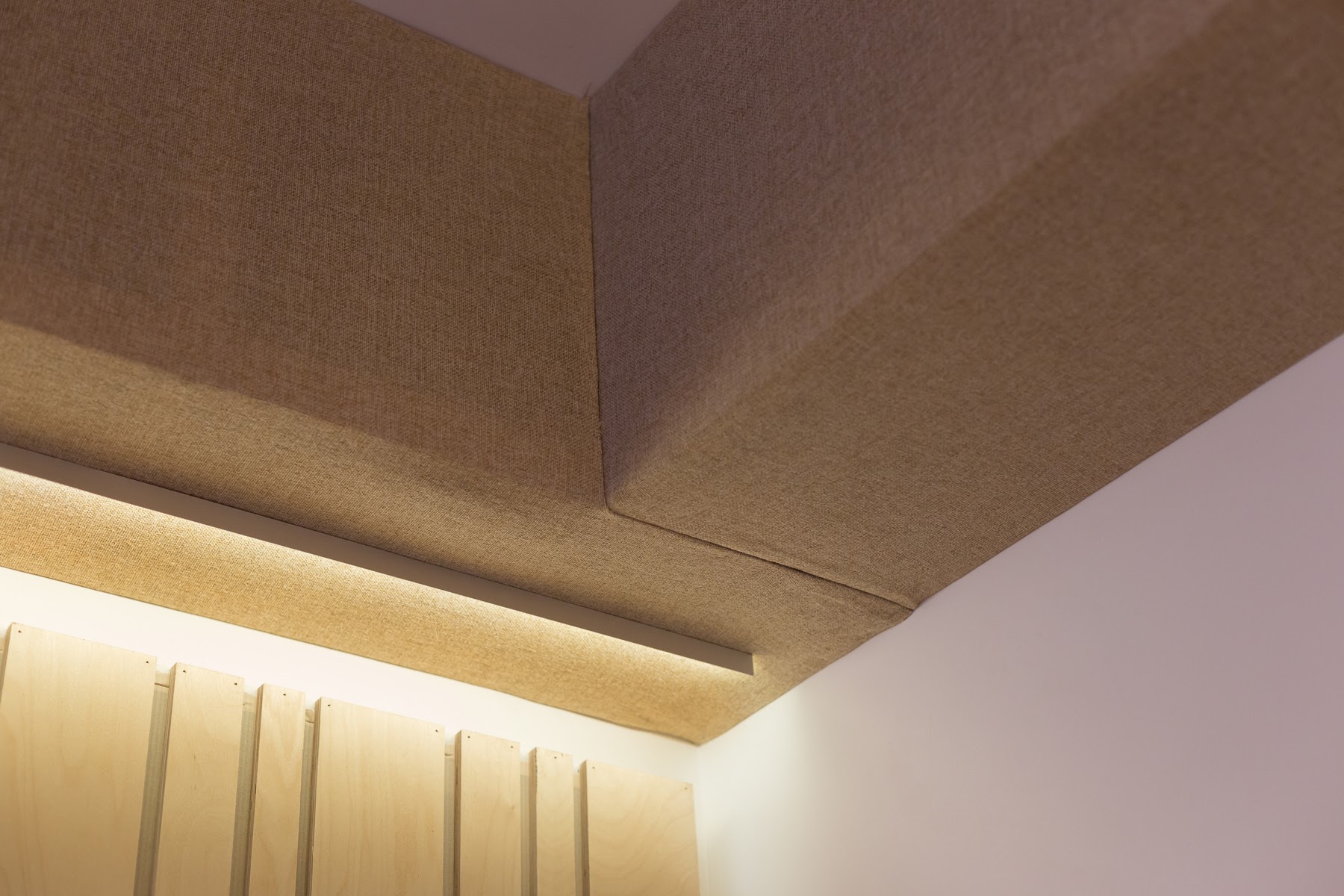

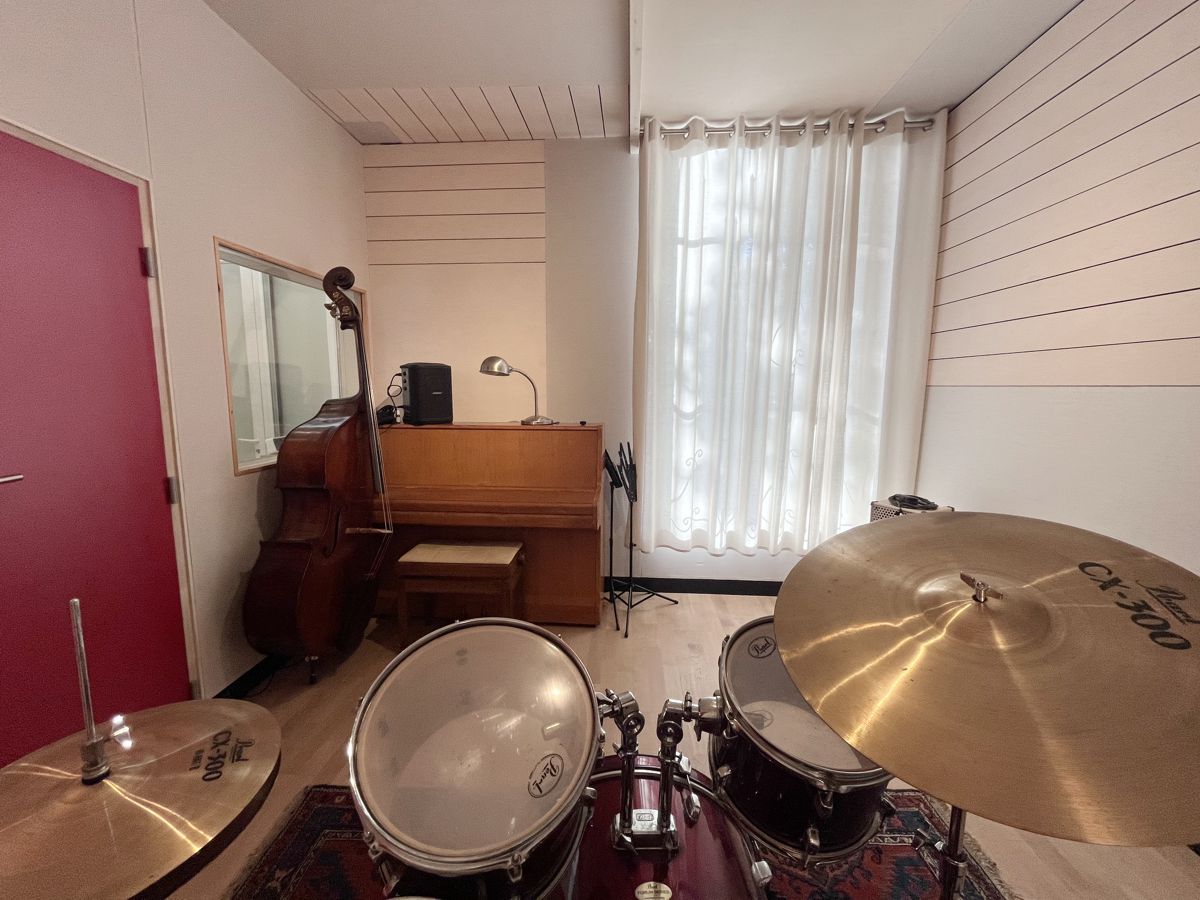

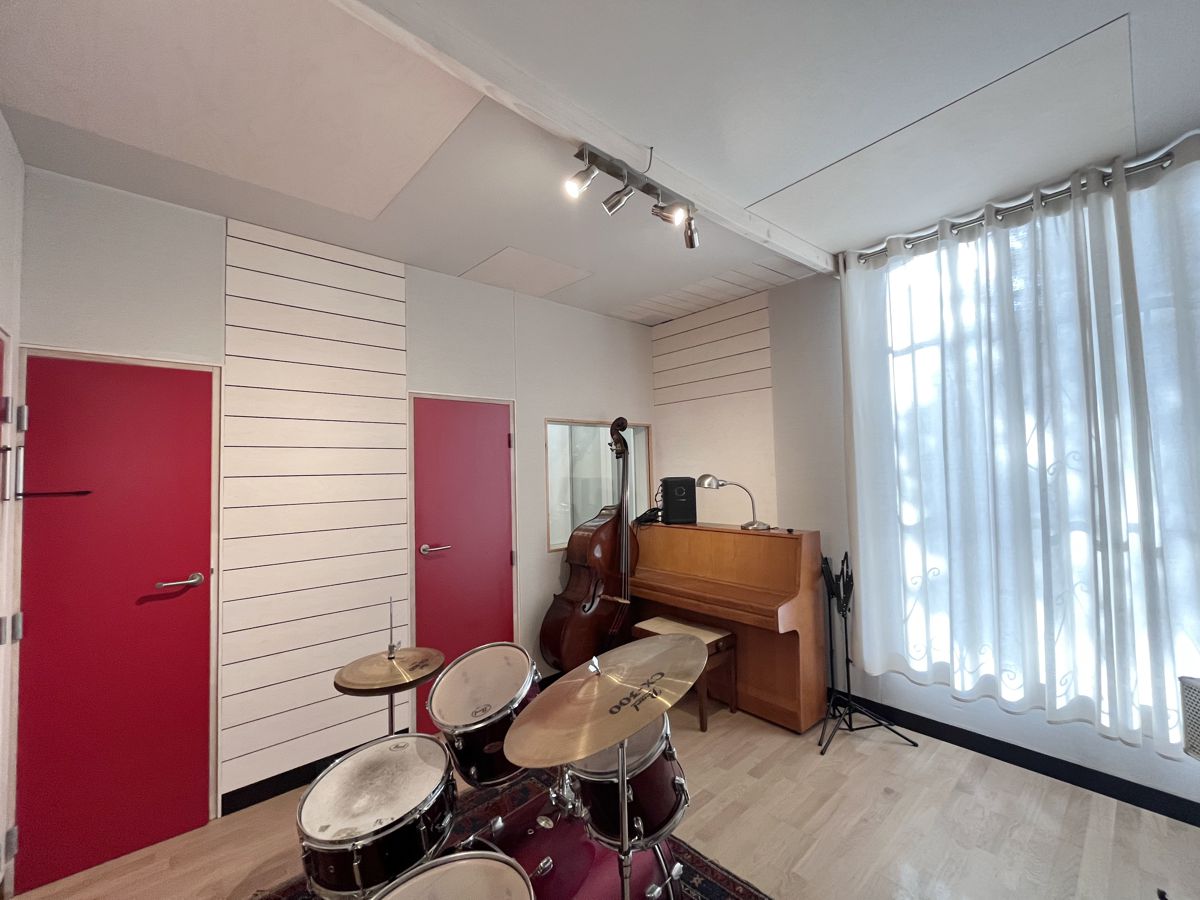

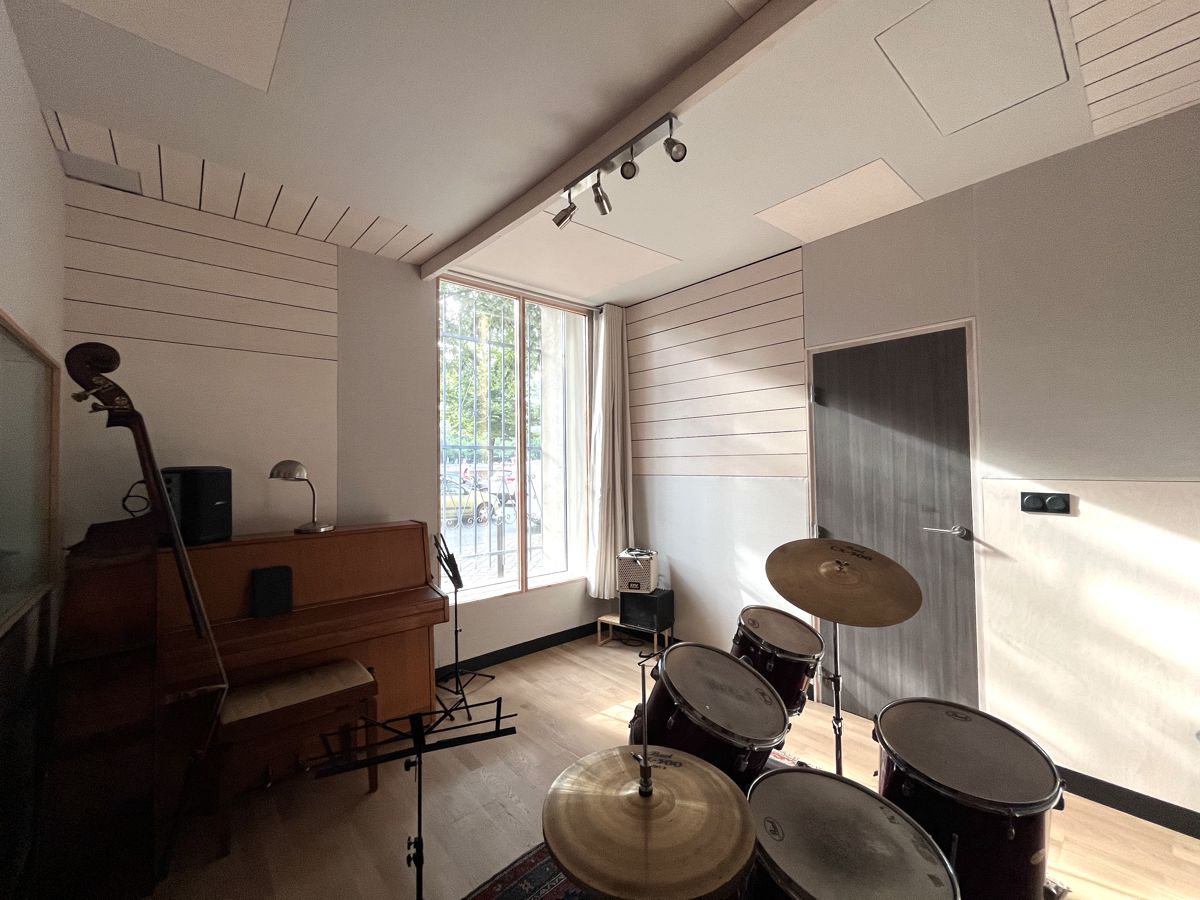

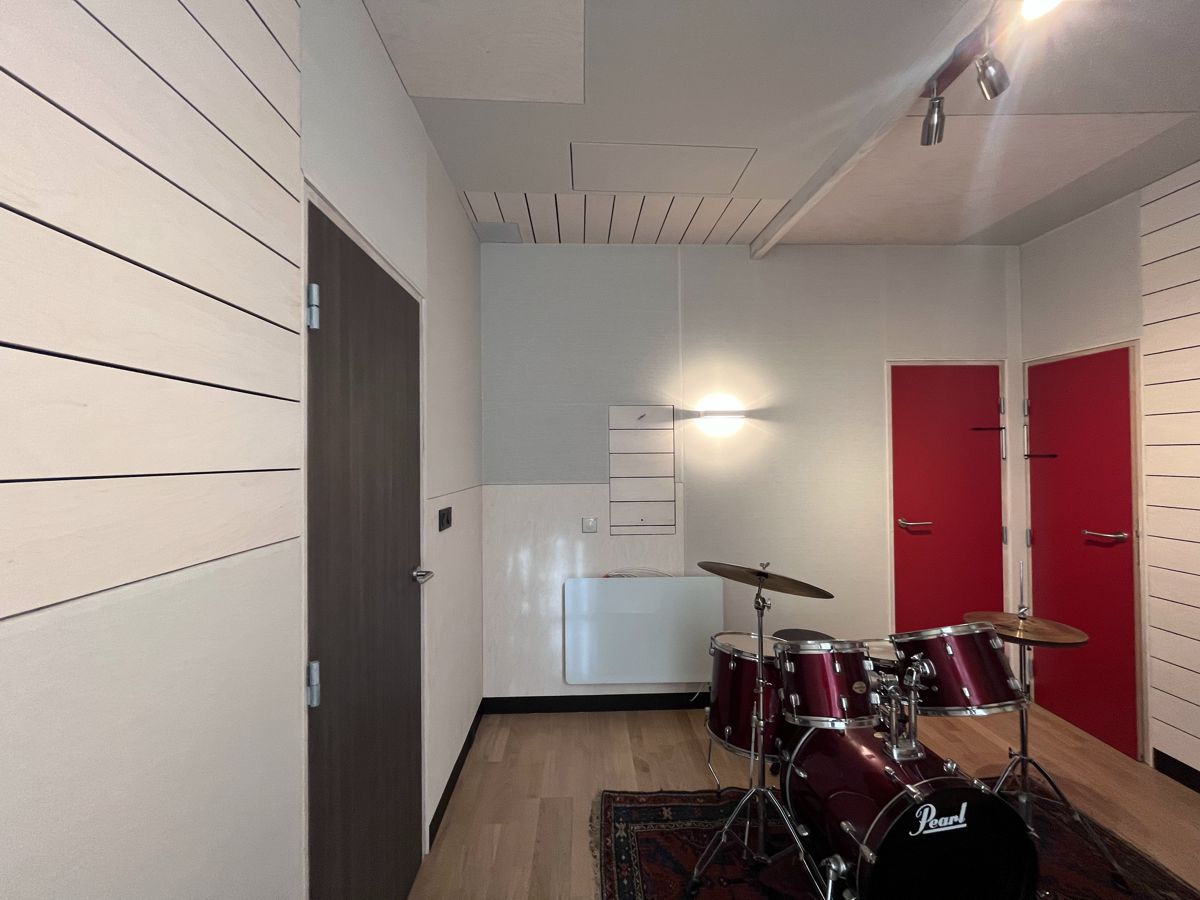

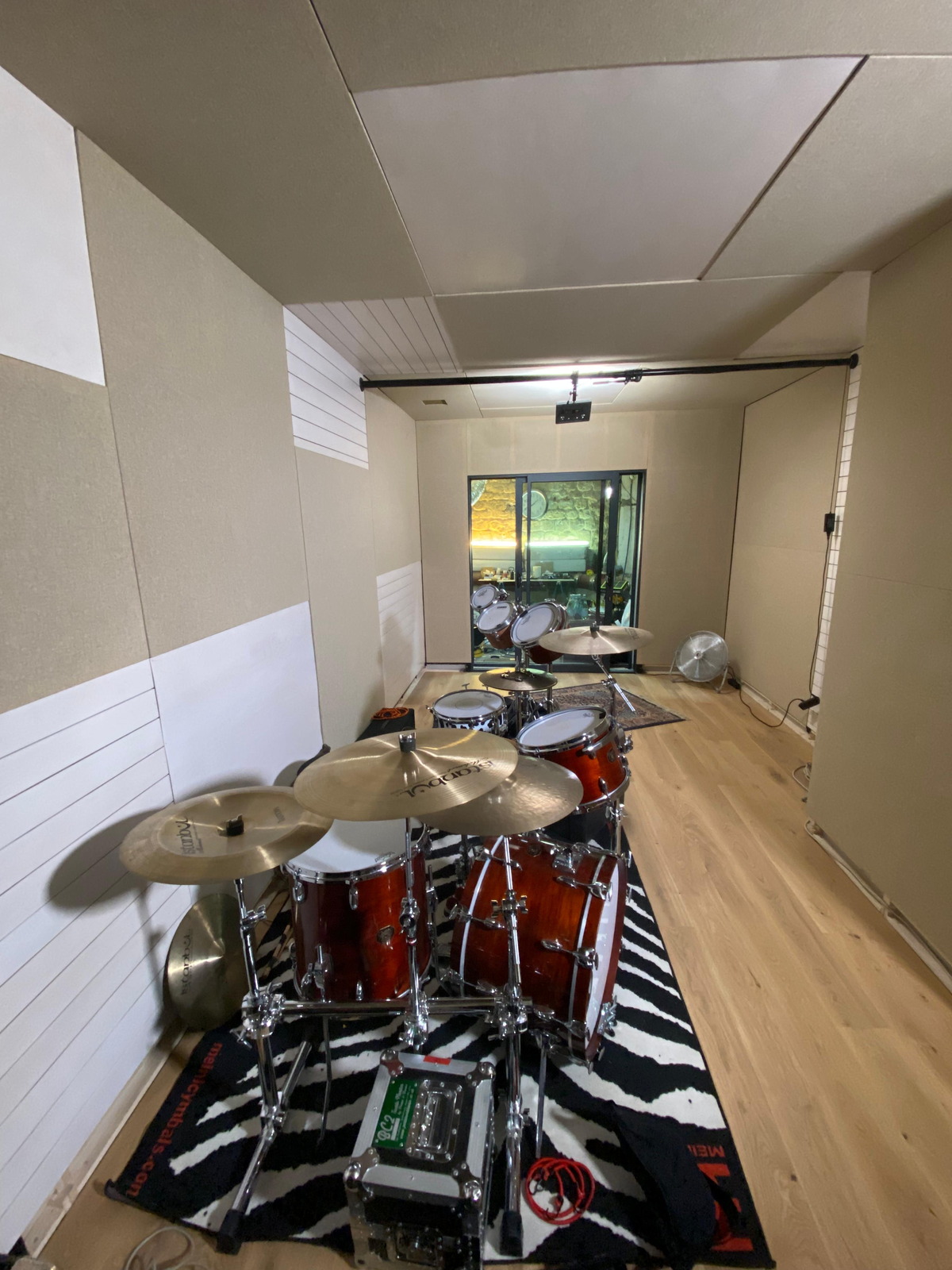

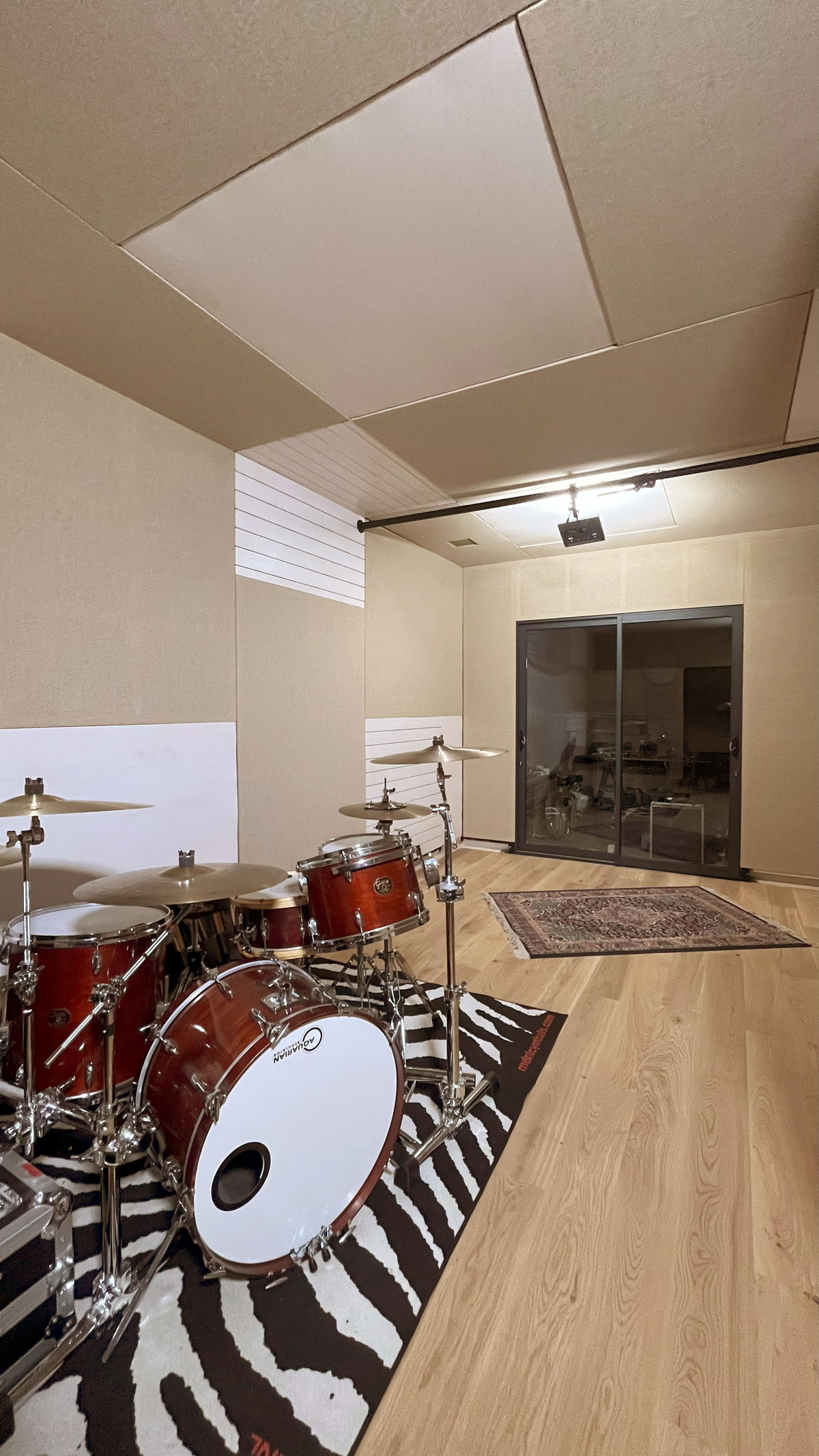

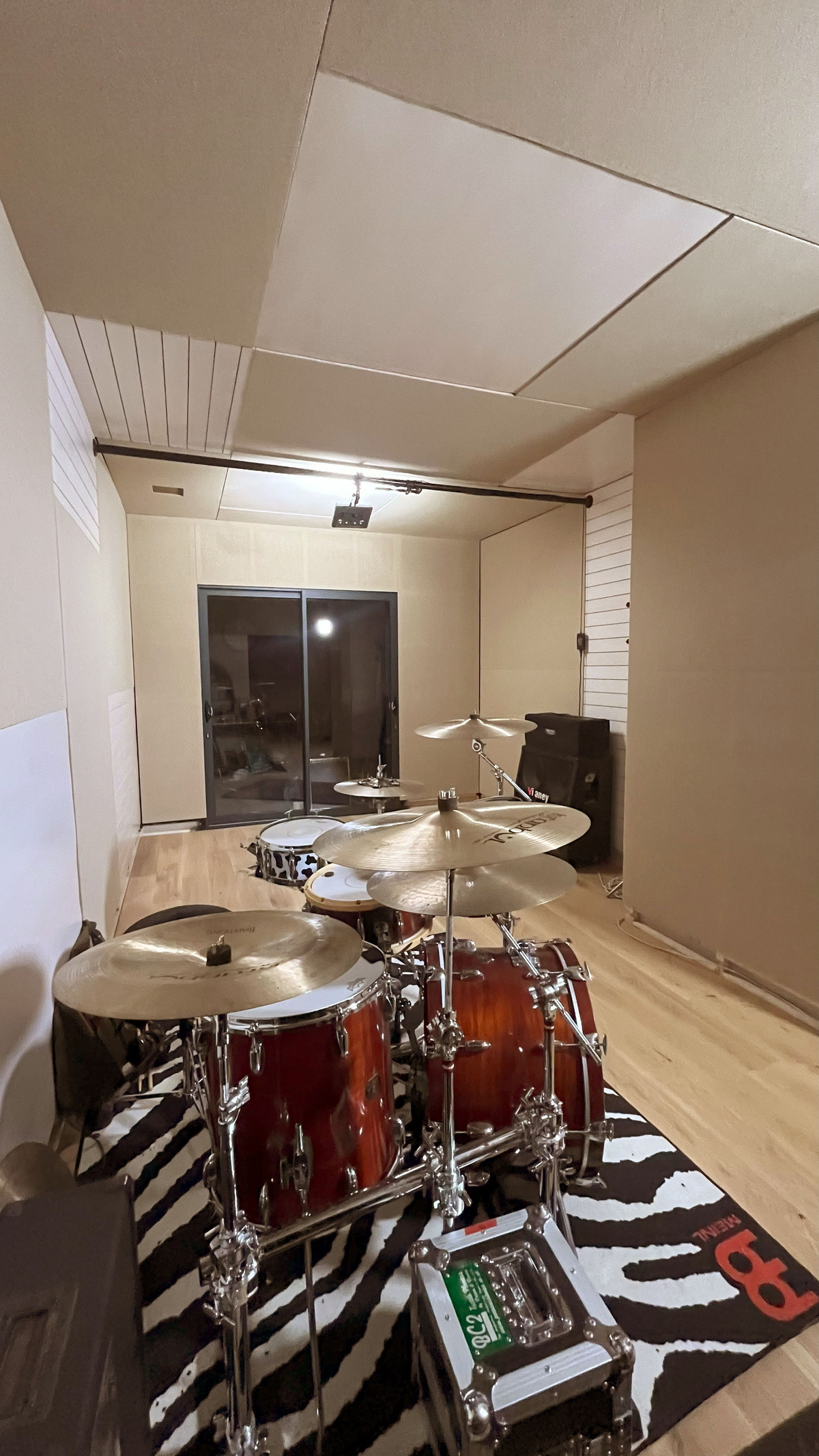

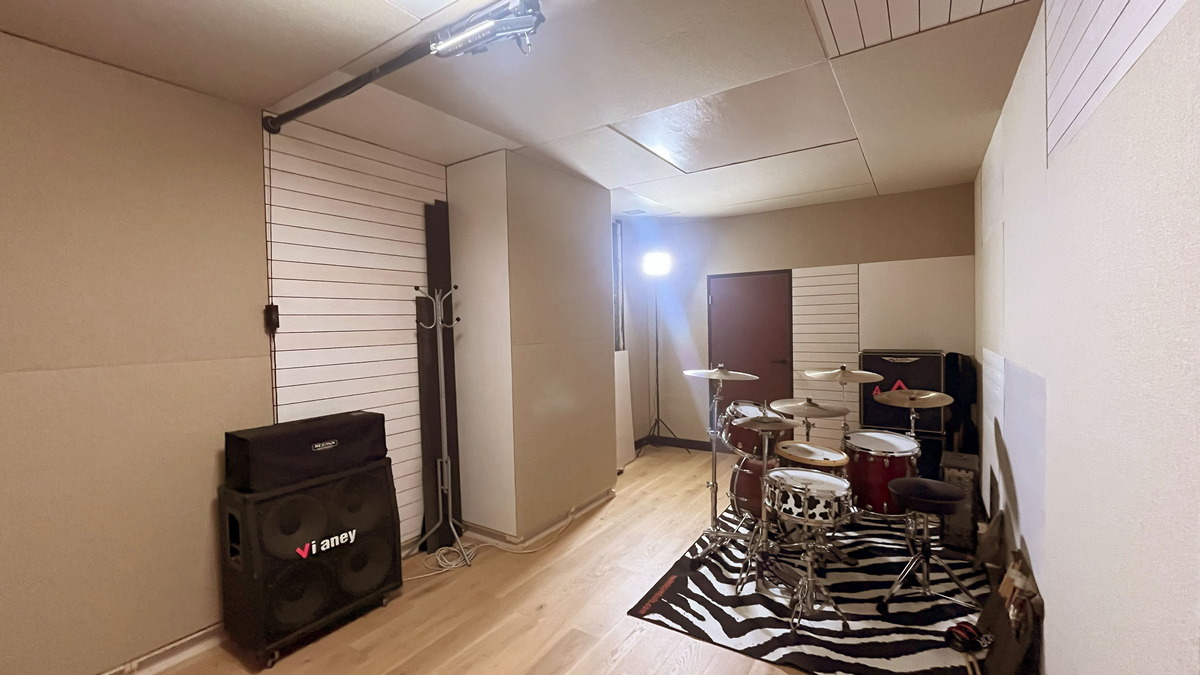

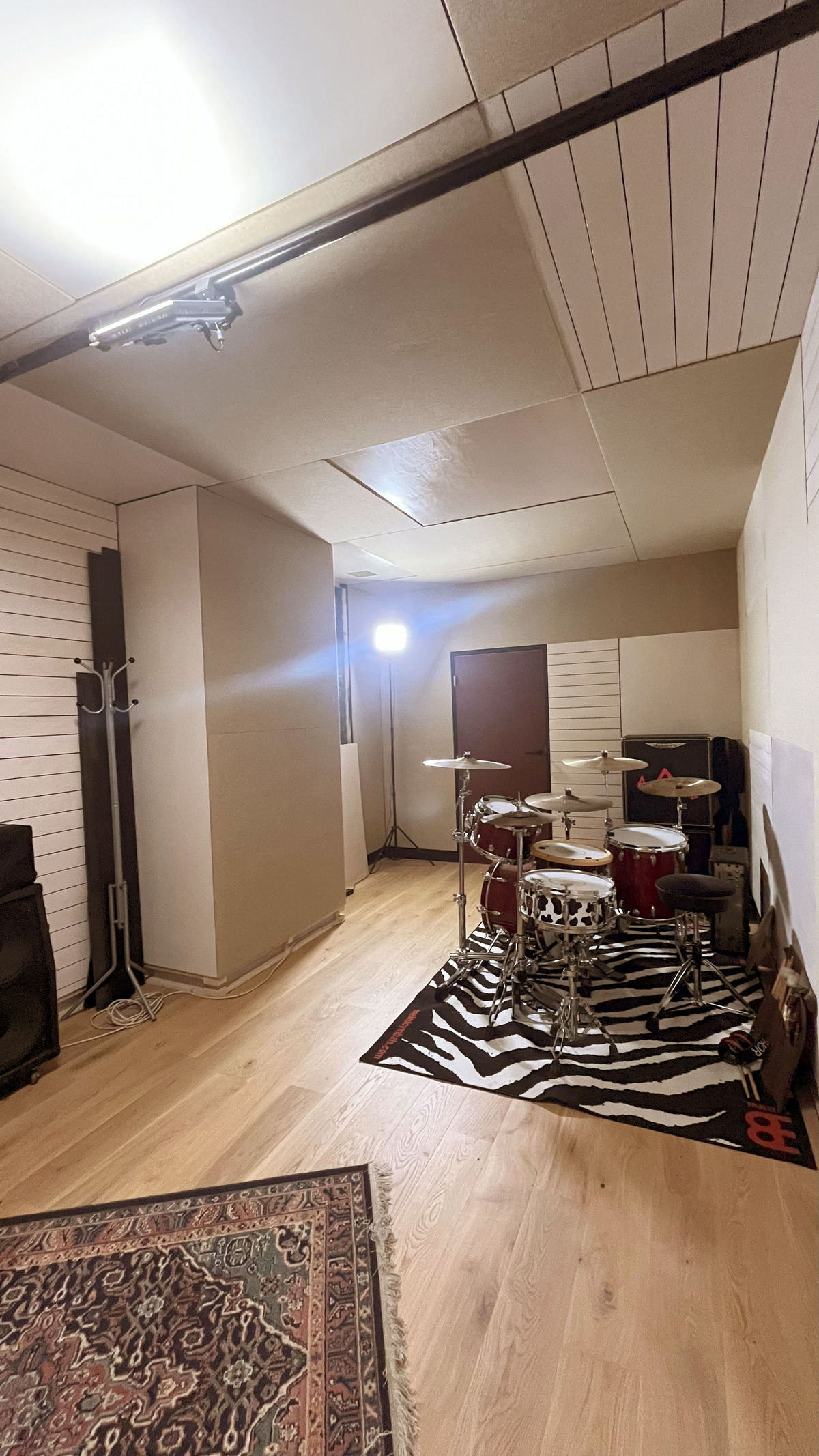

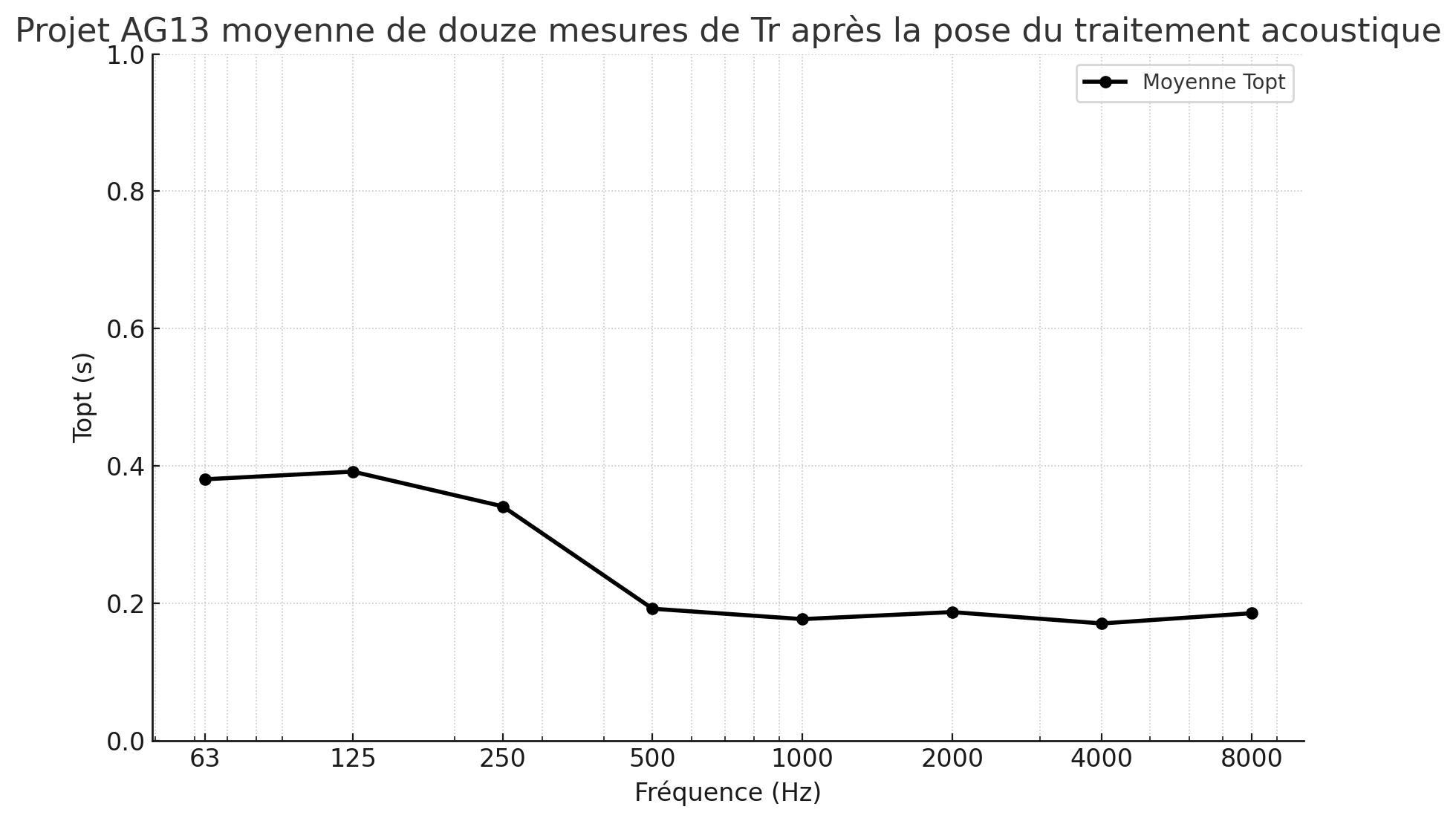

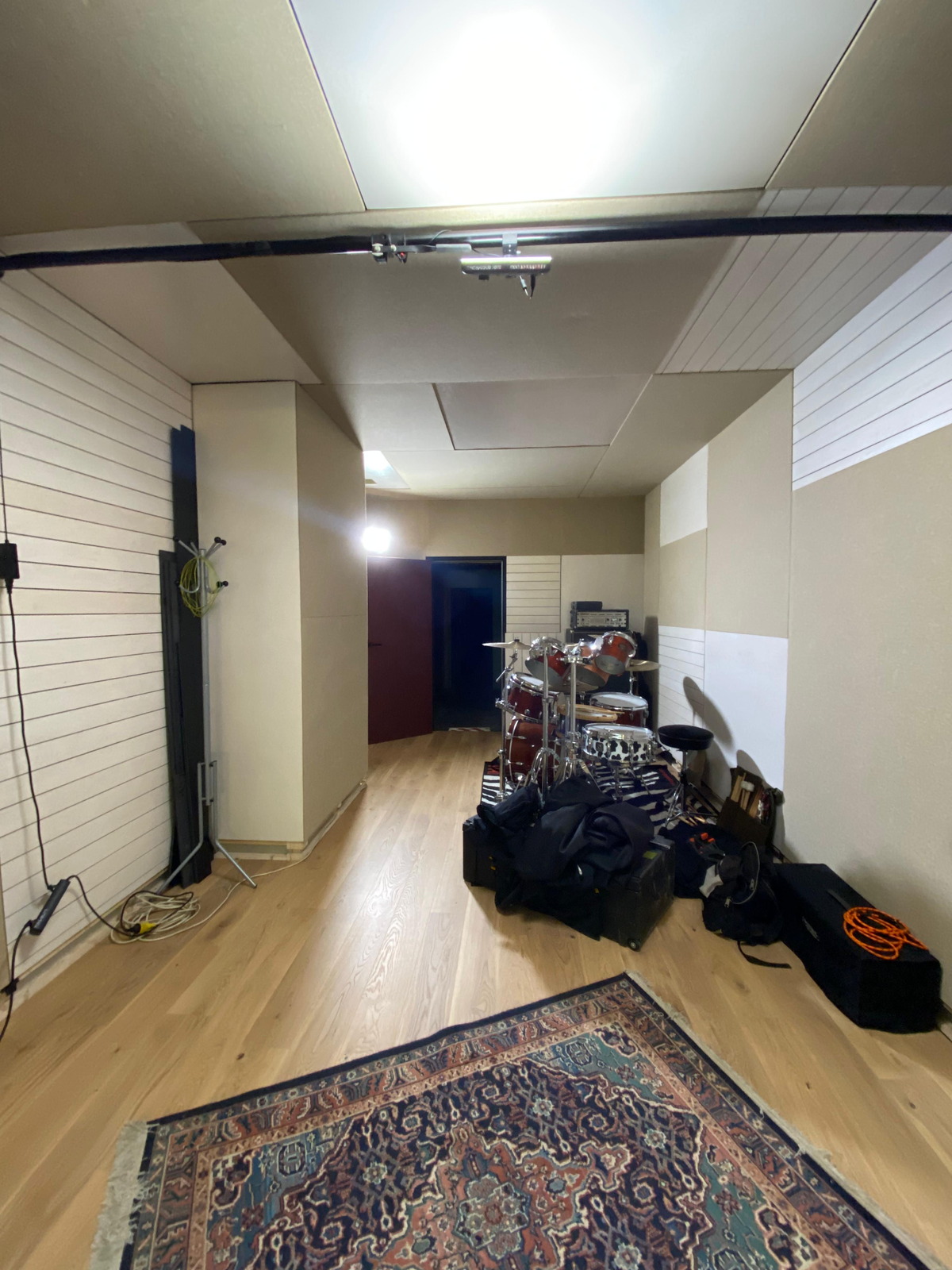

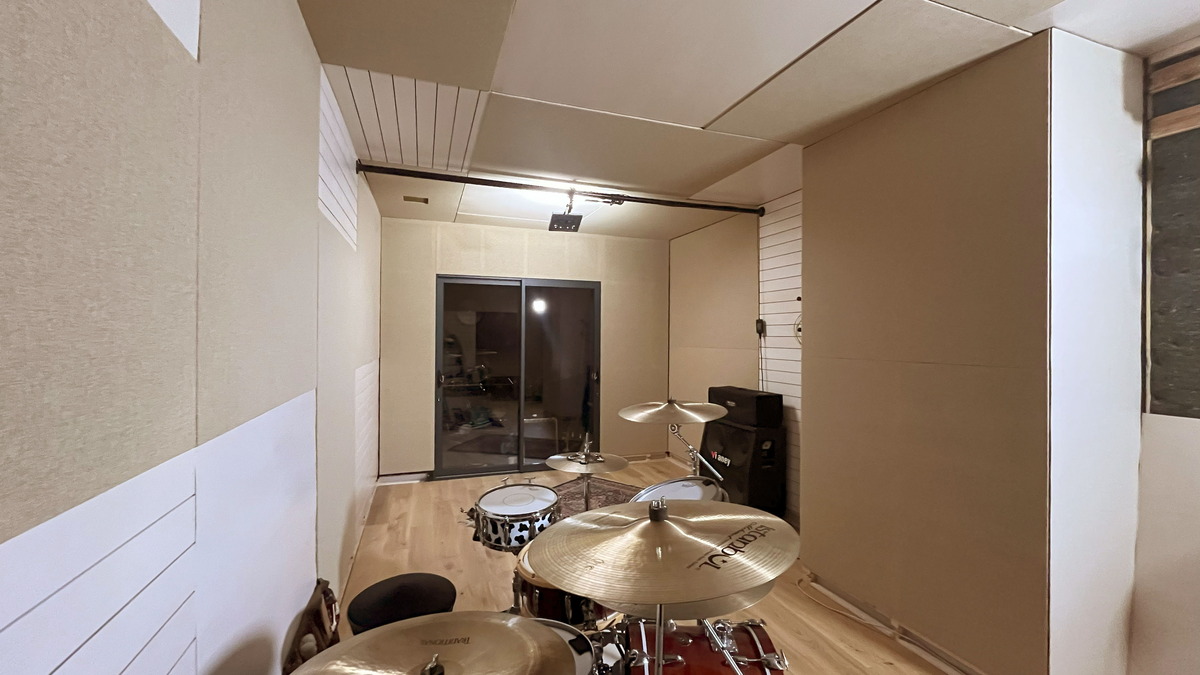

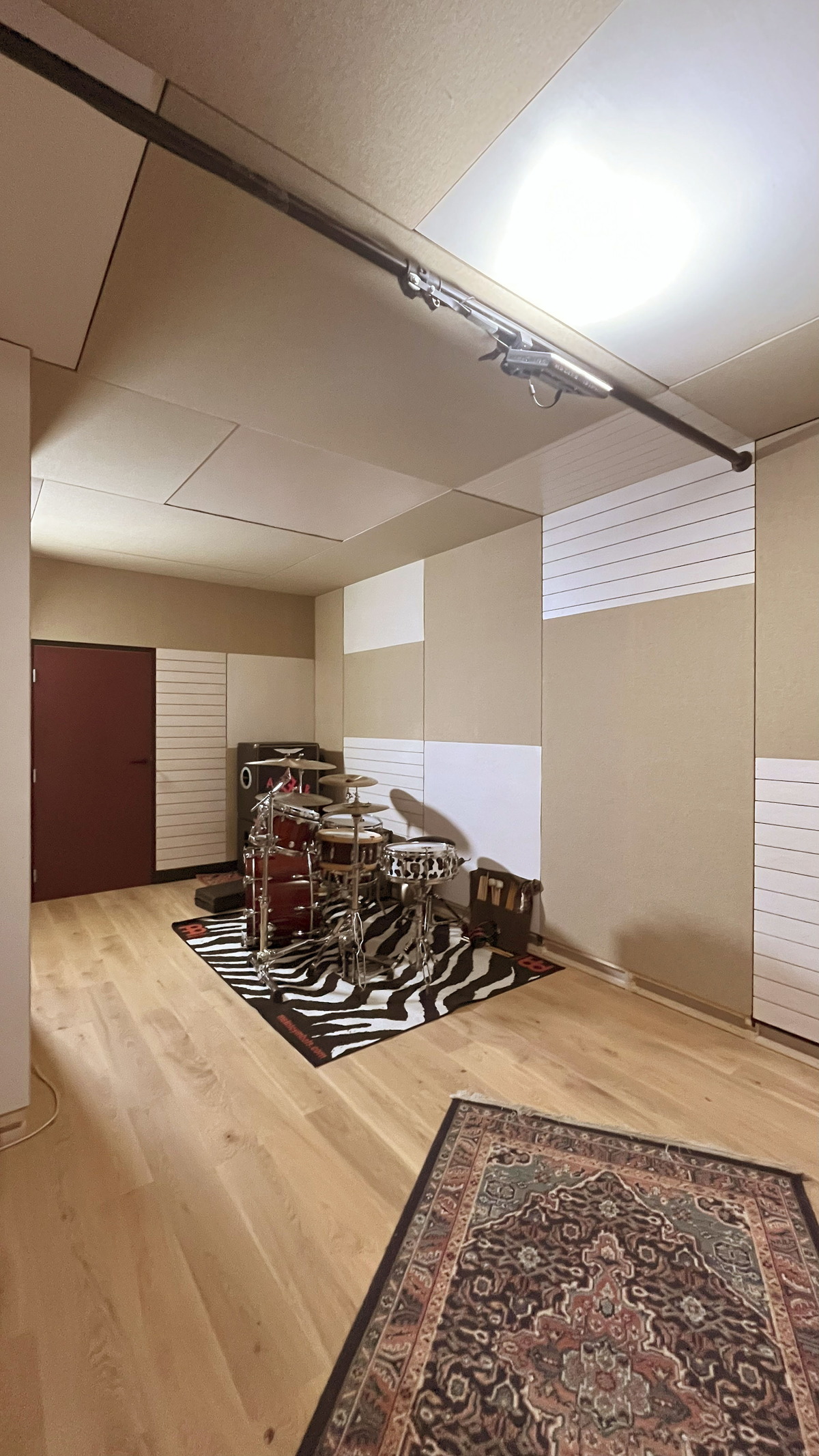

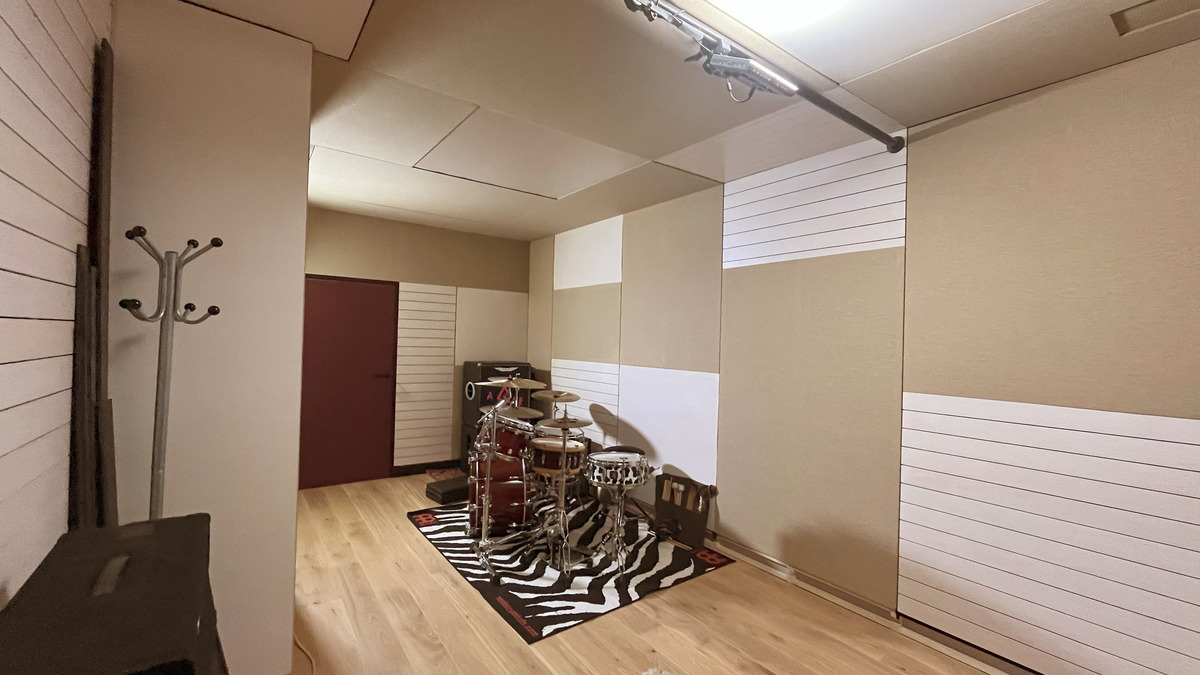

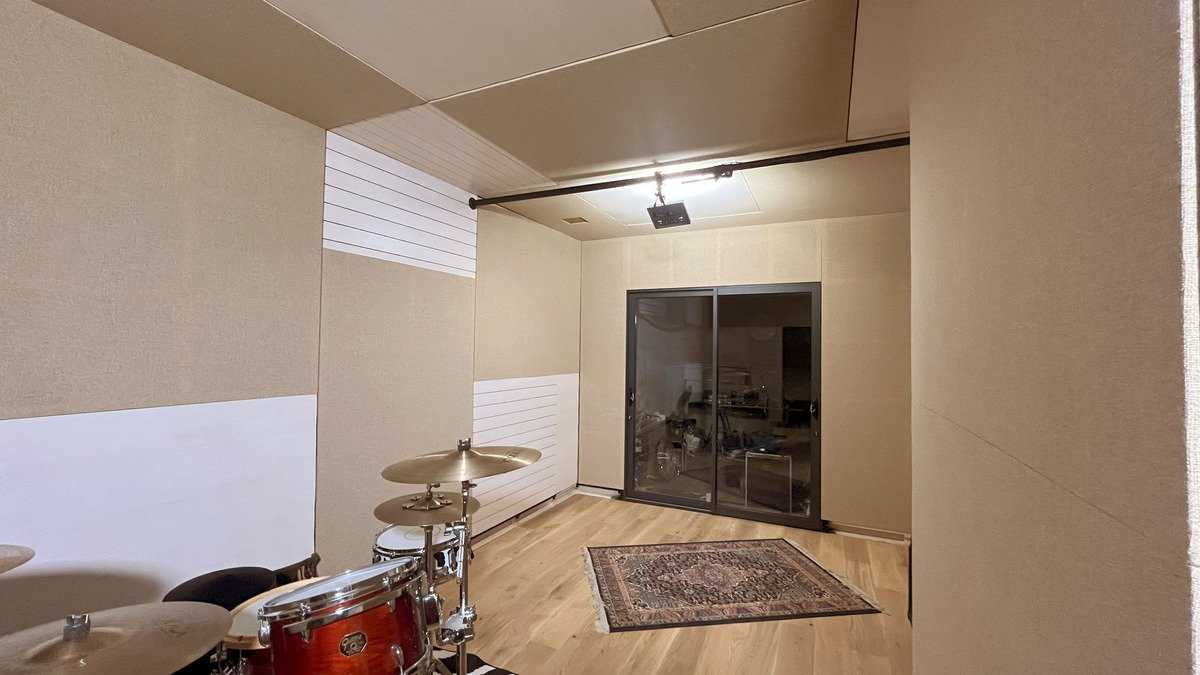

2021 - Studio de répétition pour batteur


Conversion d'une pièce d'un appartement en studio de répétition pour un batteur. Le local est utilisé pour des répétitions avec batterie, basse, guitare, cuivres...

Préconisation des travaux préparatoires sur la structure existante.

Etude et réalisation :

  • Détermination de l'isolement requis vis-à-vis du voisinage en fonction de la structure existante
  • Etude de ventilation insonorisée avec entrée d'air par l'extérieur

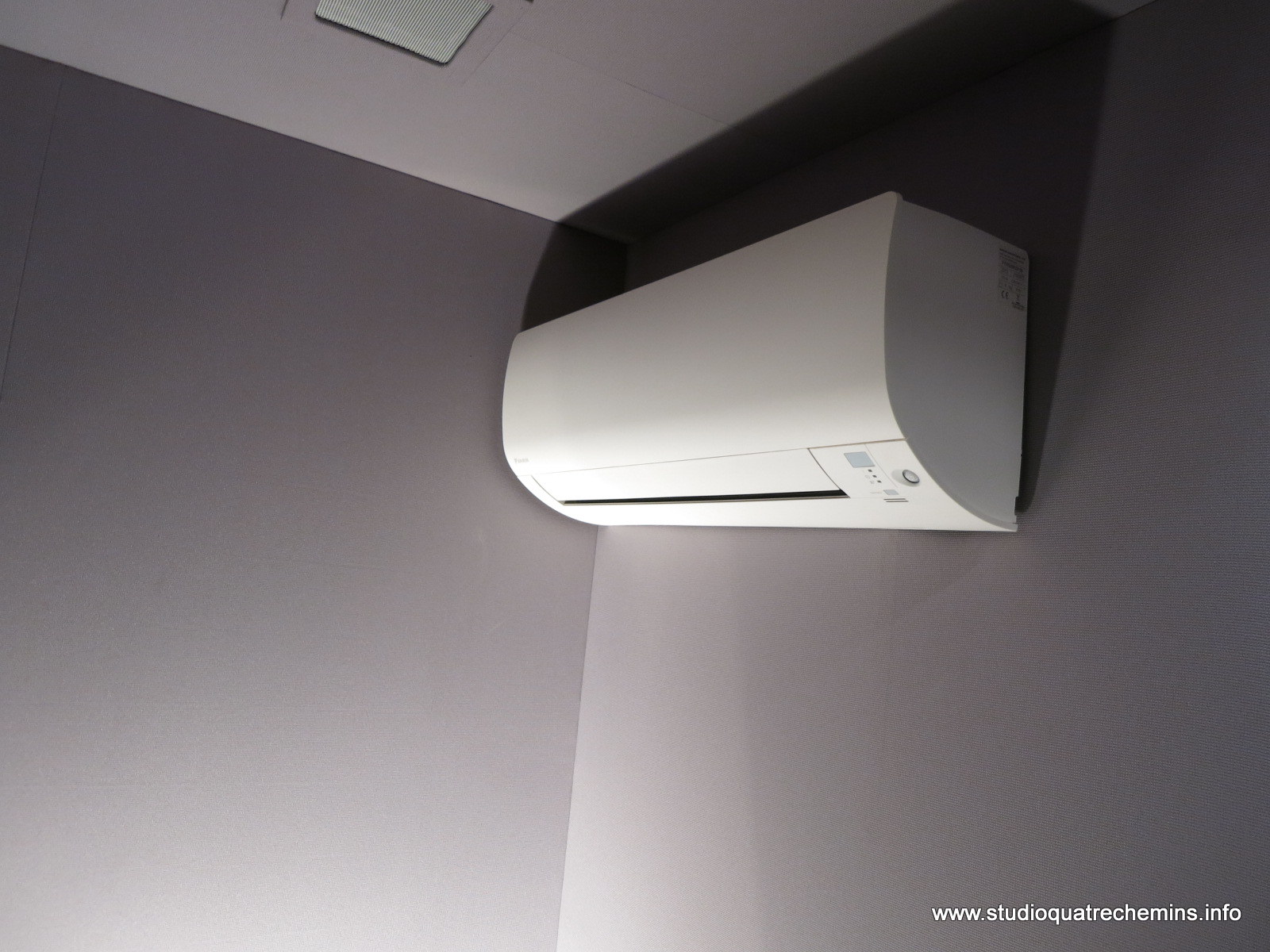

  • Climatisation
  • Isolation de type cabine QuietBox sur mesure avec isolation renforcée. Epaisseur des cloisons 18,8 cm. Epaisseur sol et plafond : 32 cm.
  • Montage en quelques jours avec nuisances limitées dans l'appartement
  • Décoration et traitement acoustique sur la base des choix du client : toile acoustique tendue Suxen, panneaux membranes et lattes en bouleau.

Plus de détails sur les cabines acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

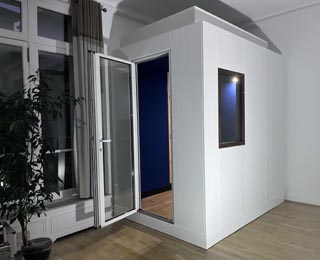

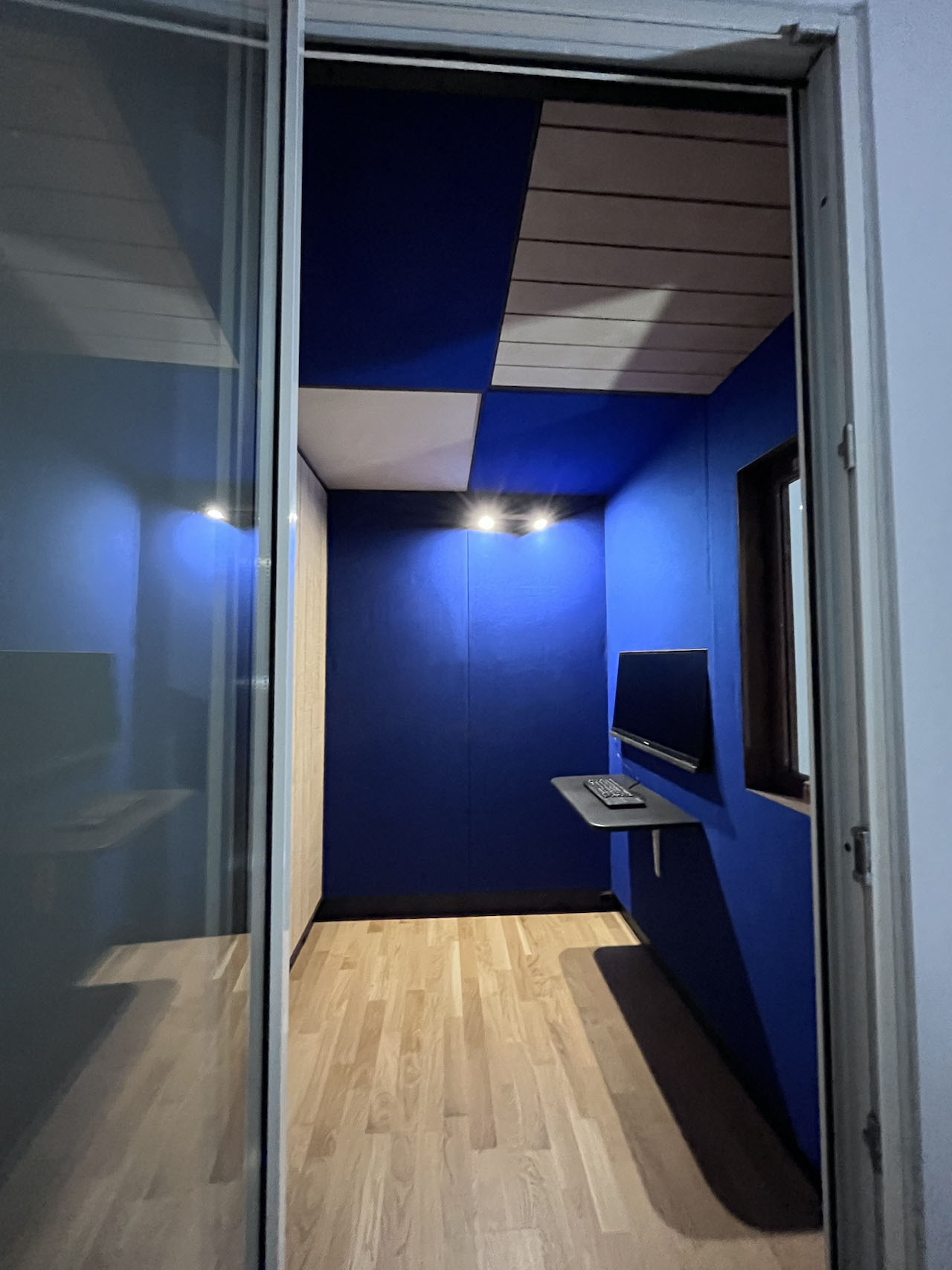

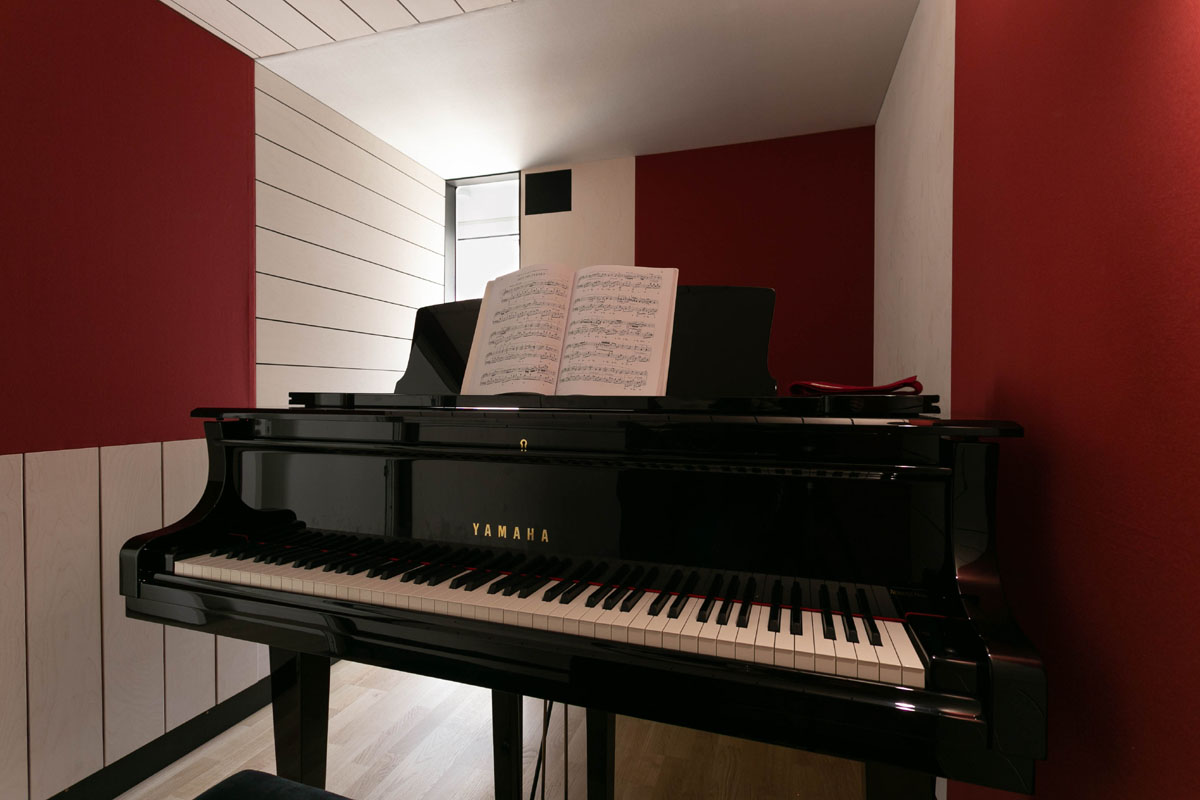

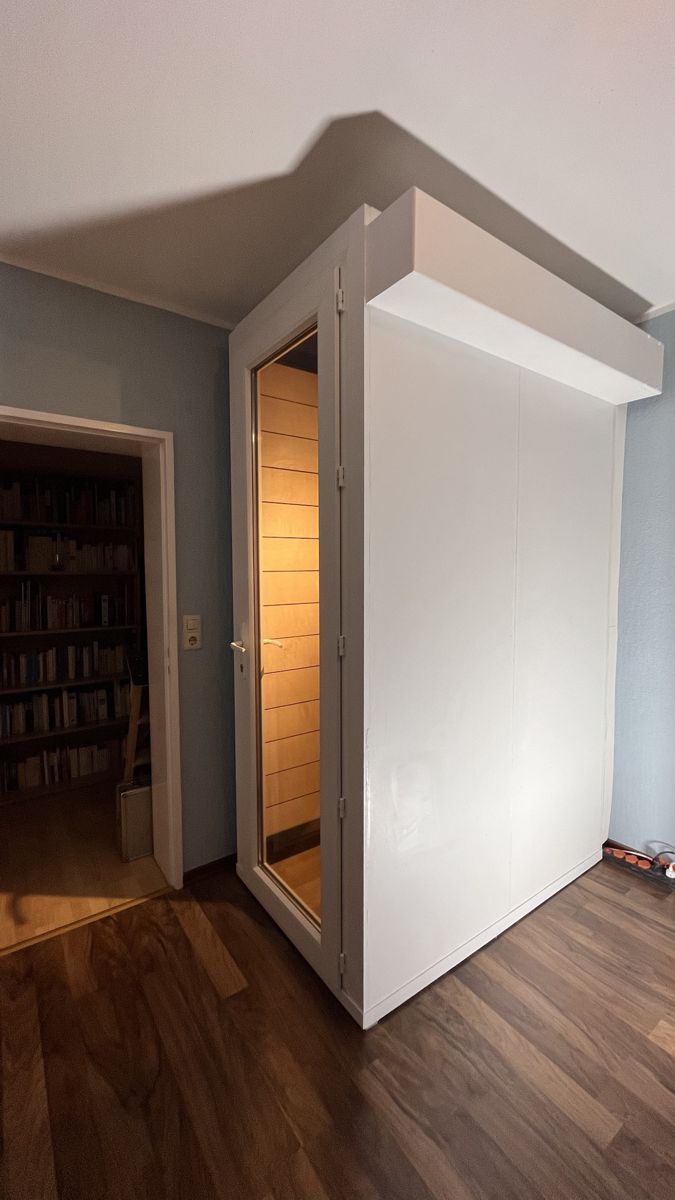

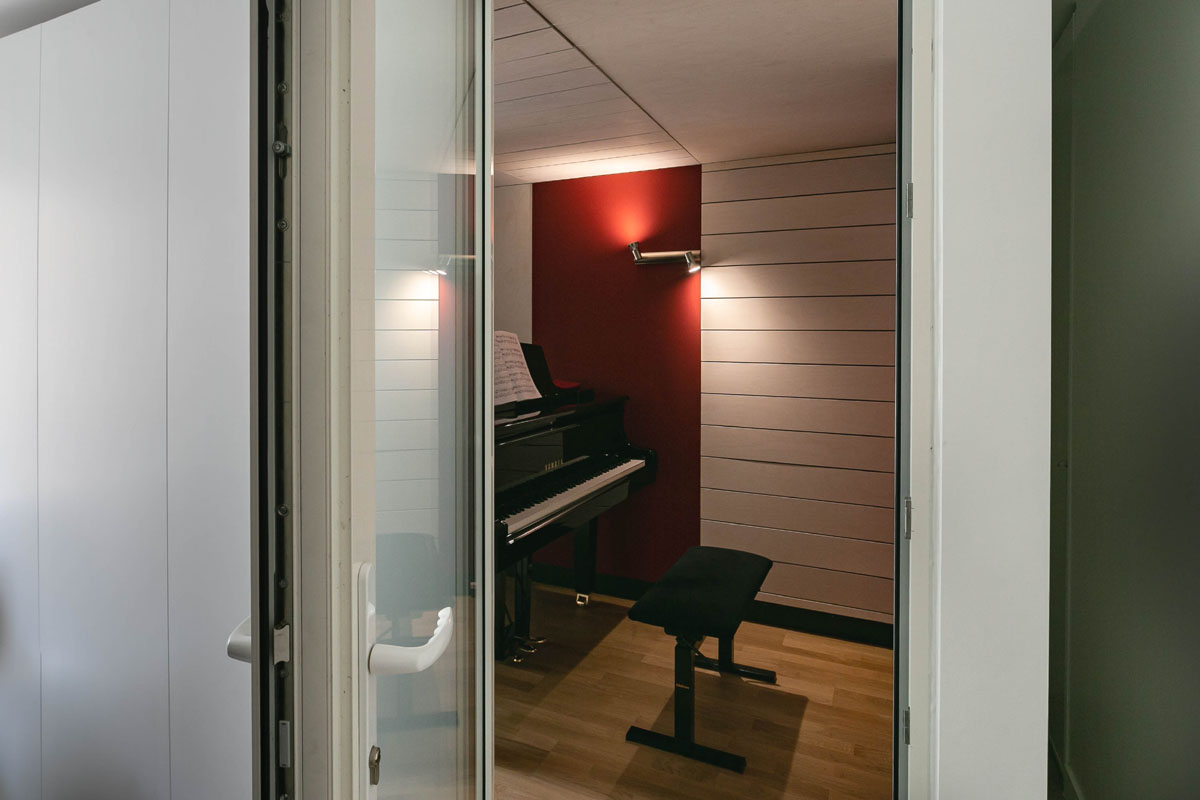

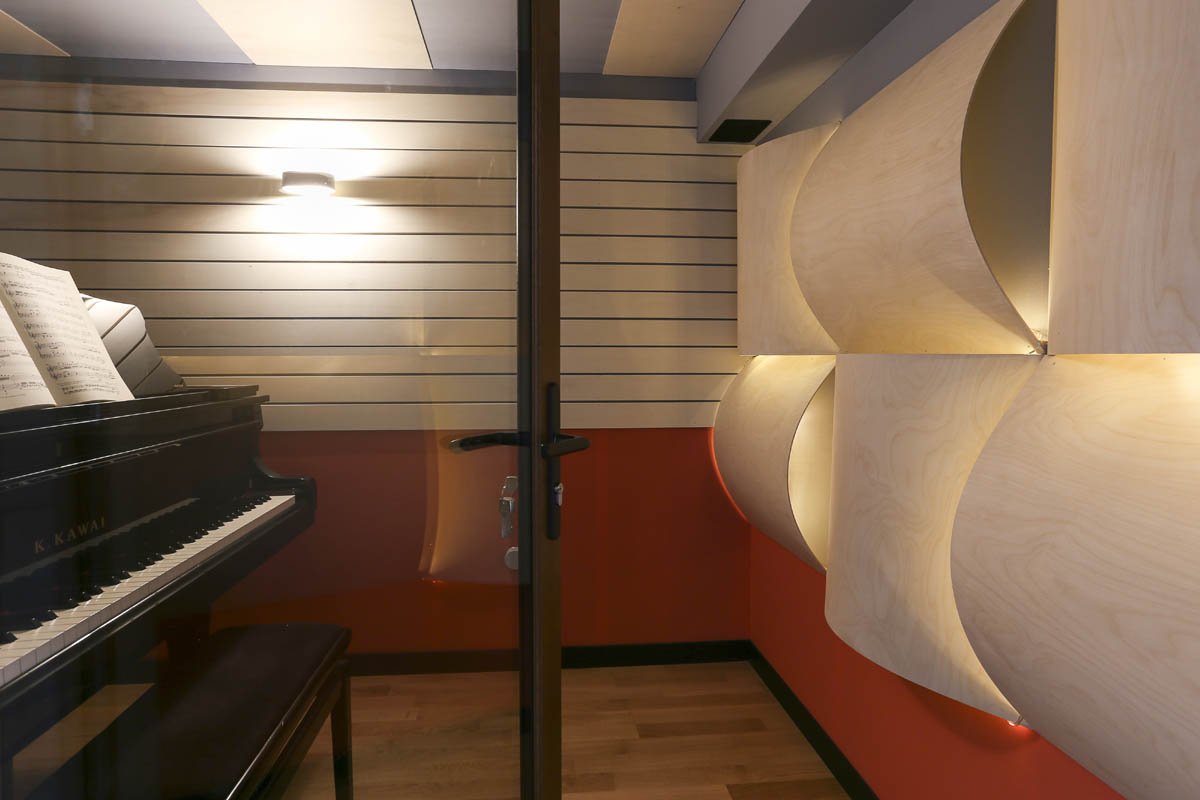

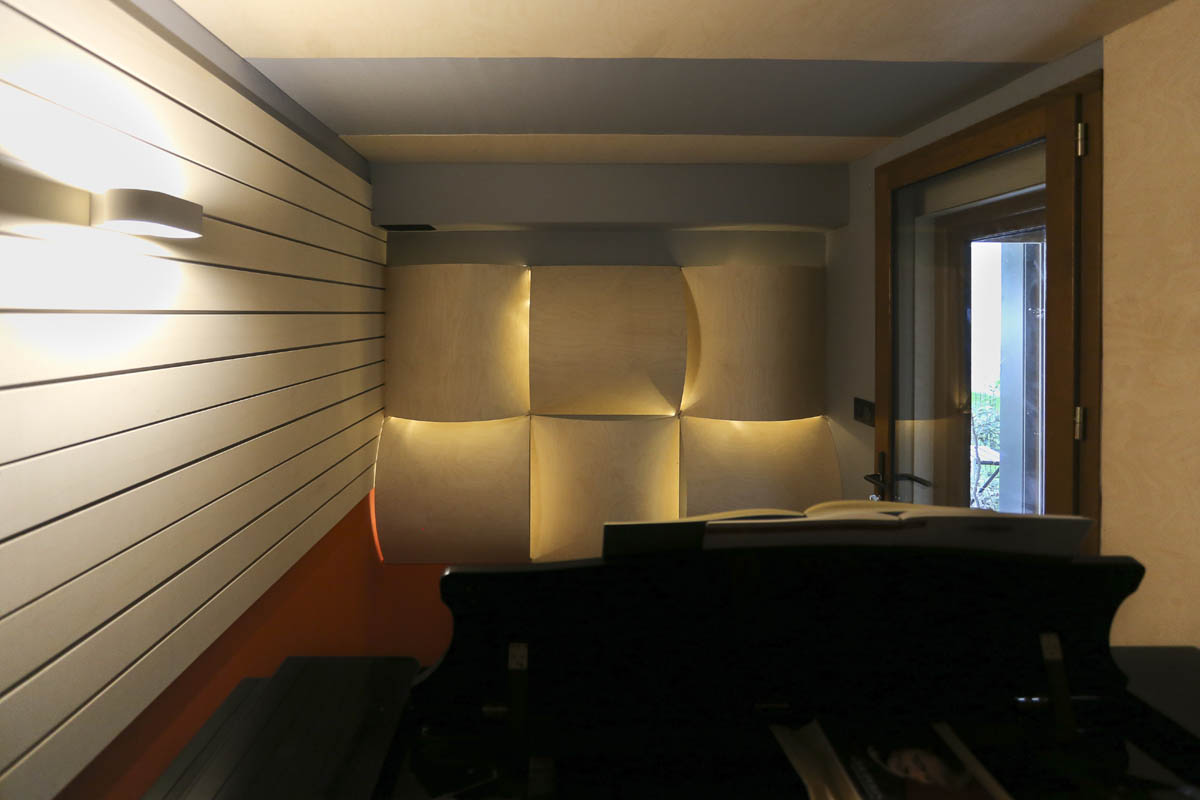

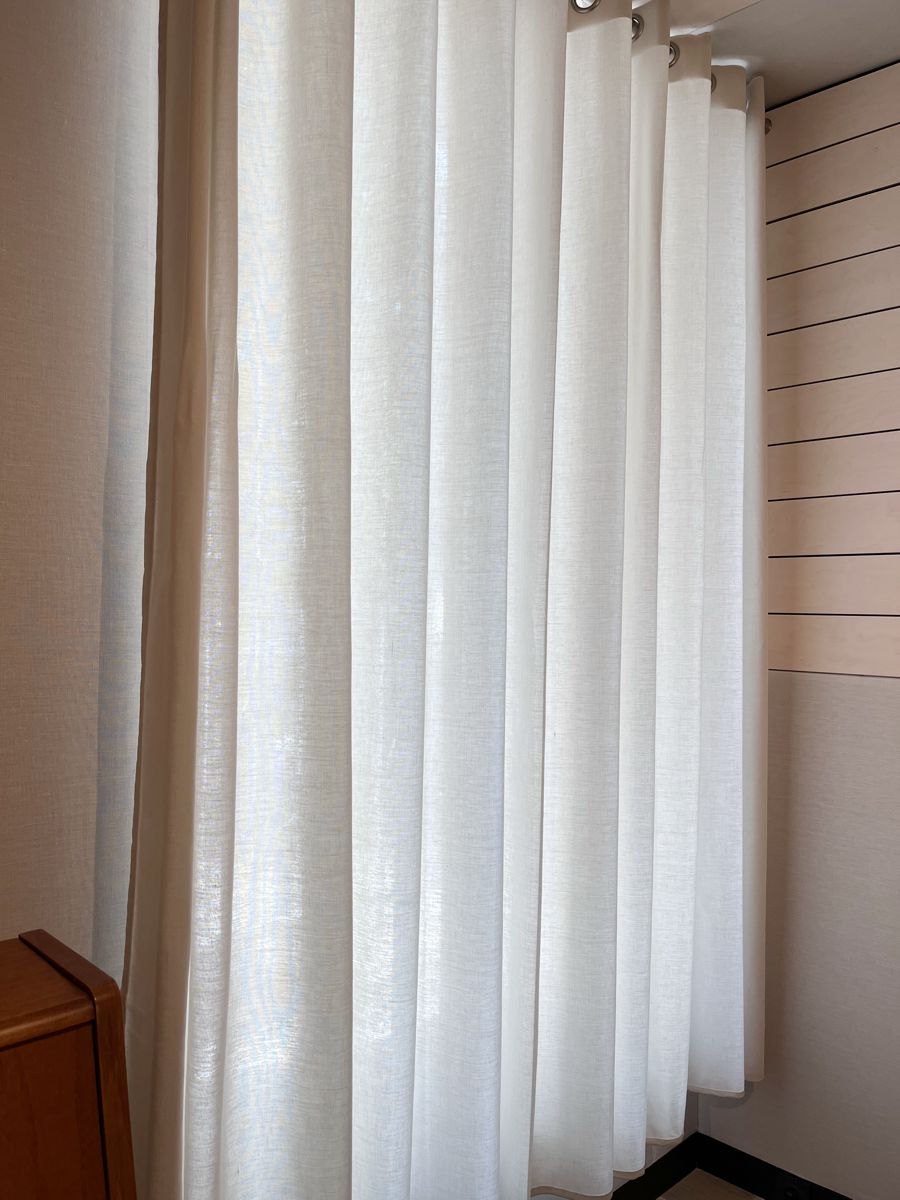

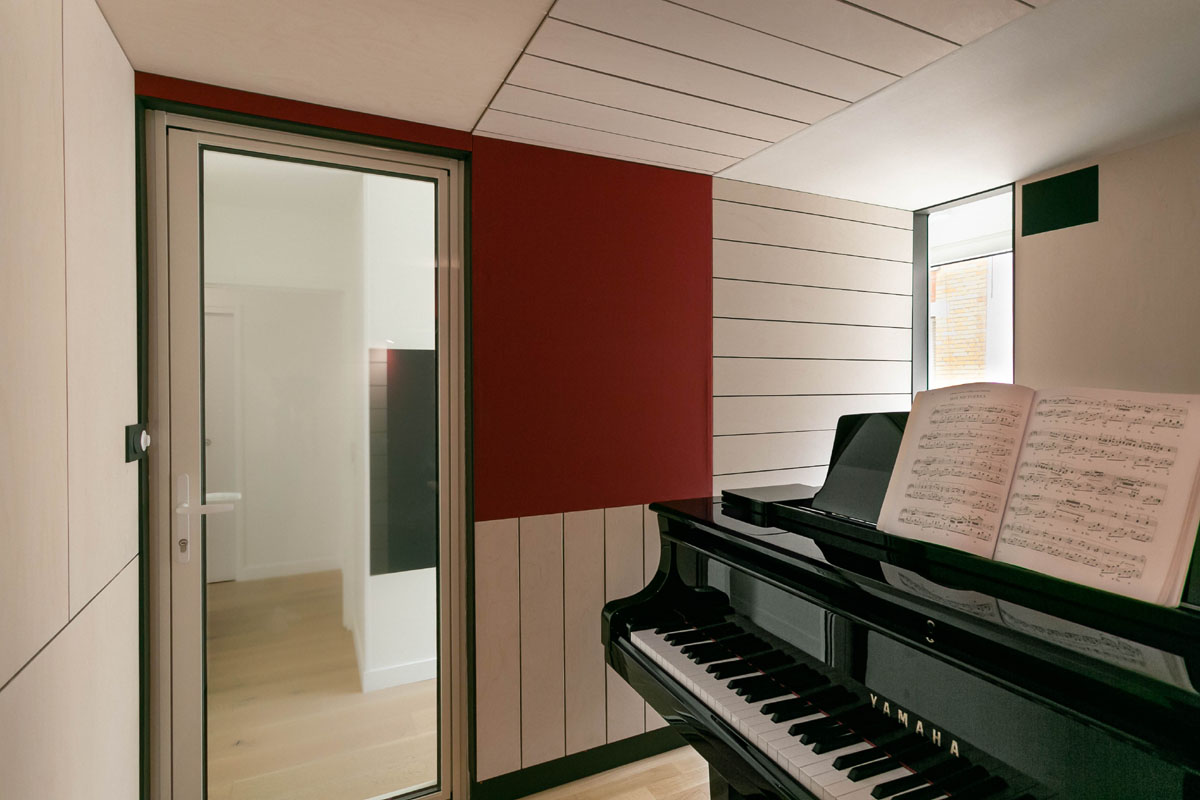

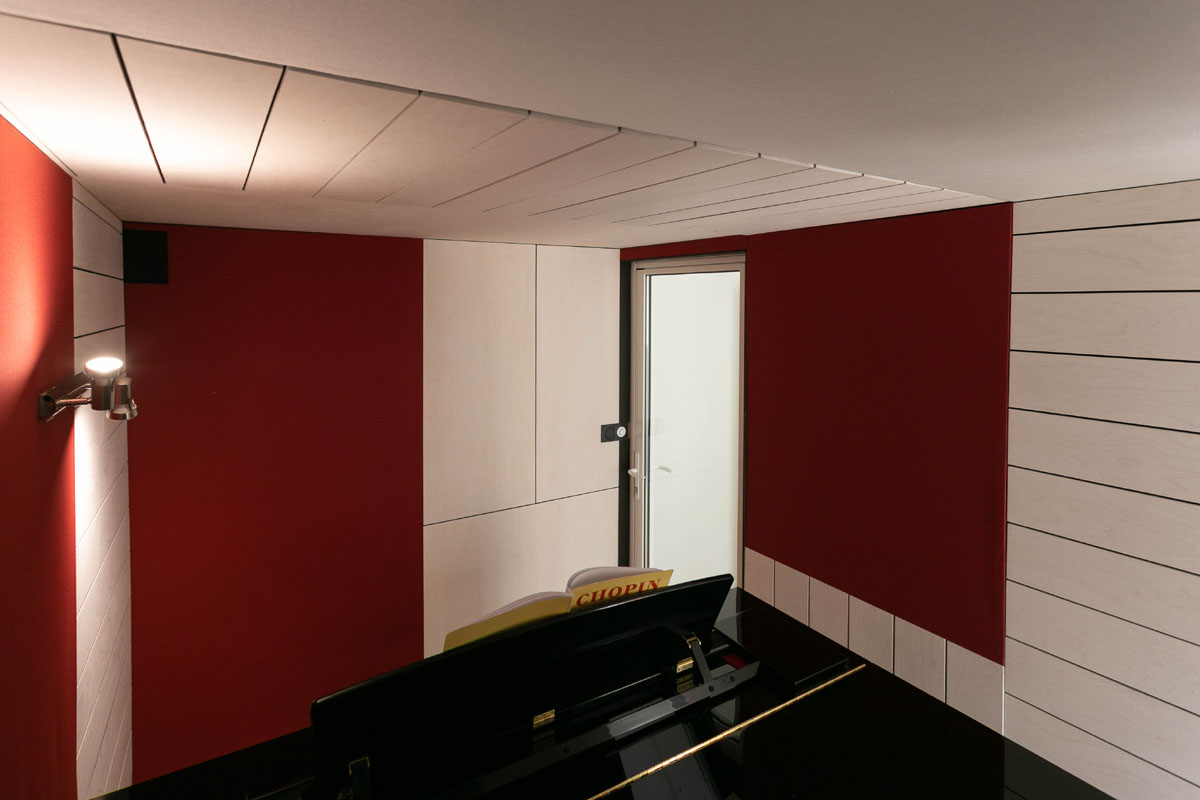

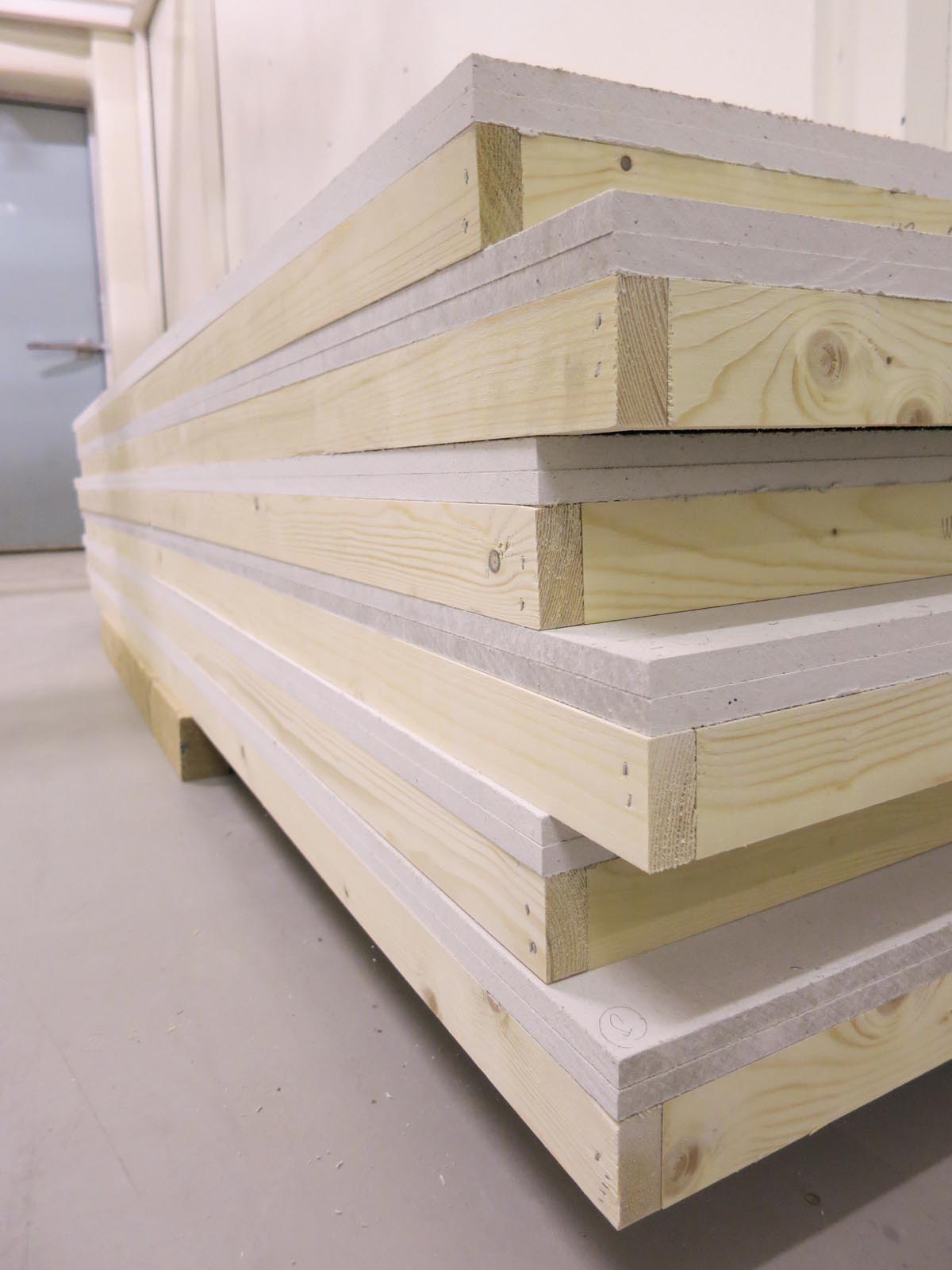

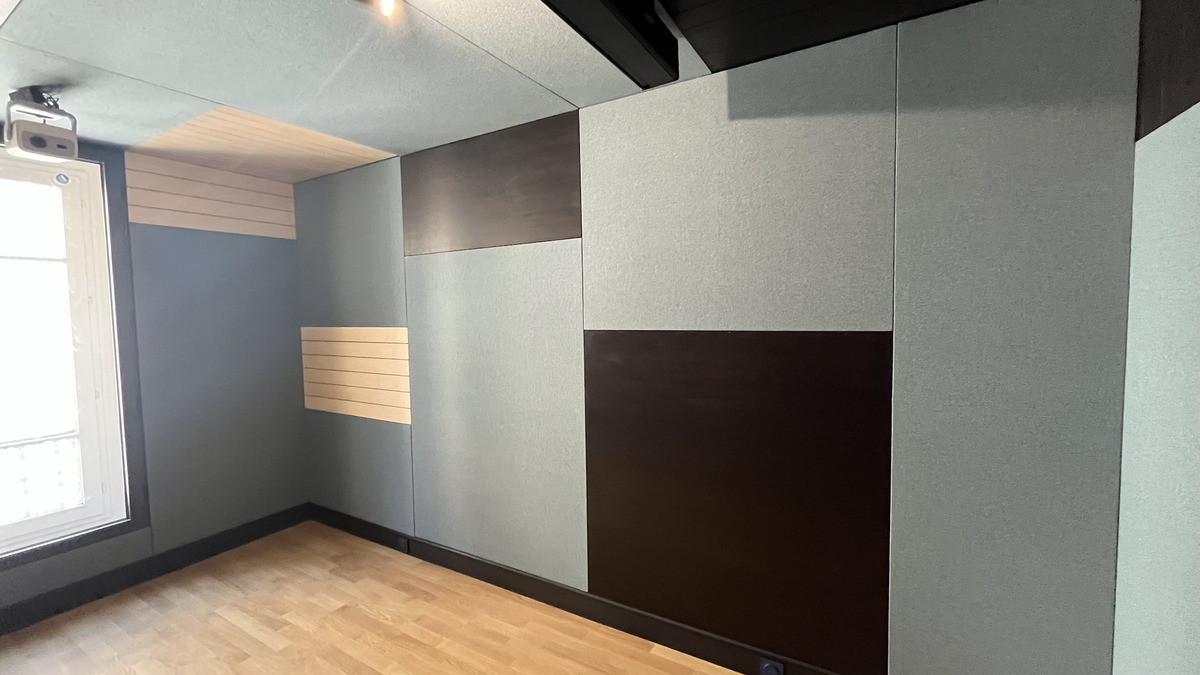

2021 - cabine acoustique d'appartement pour piano


Installation d'une cabine QuietBox préfabriquée sur mesure pour la pratique du piano et de la flute traversière en appartement.

Etude et réalisation :

  • Etude de faisibilité avec mesures acoustiques dans le voisinage.
  • Plans de construction basés sur :
    • résultats des mesures d'isolement acoustique
    • dimensions de la pièce existante
  • Ventilation insonorisée
  • Préfabrication en atelier
  • Traitement acoustique à base de Dampomat, toile transonore Dillon et lattes de contreplaqué de bouleau.

Cliquer sur la photo ci-contre pour lancer le diaporama >

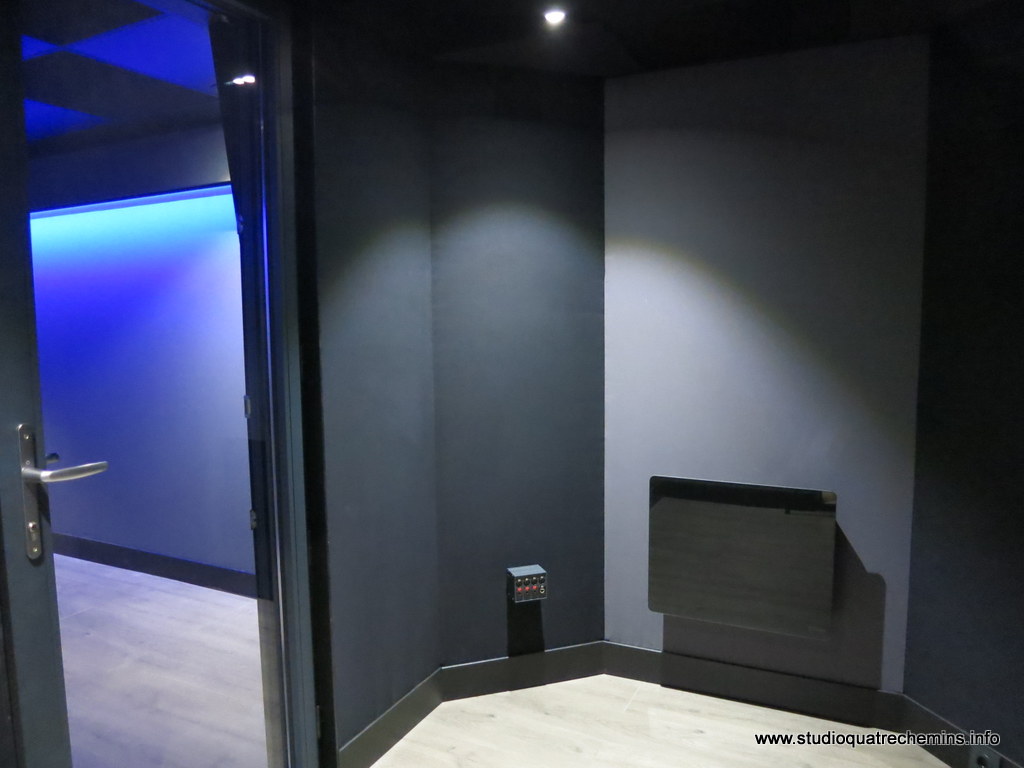

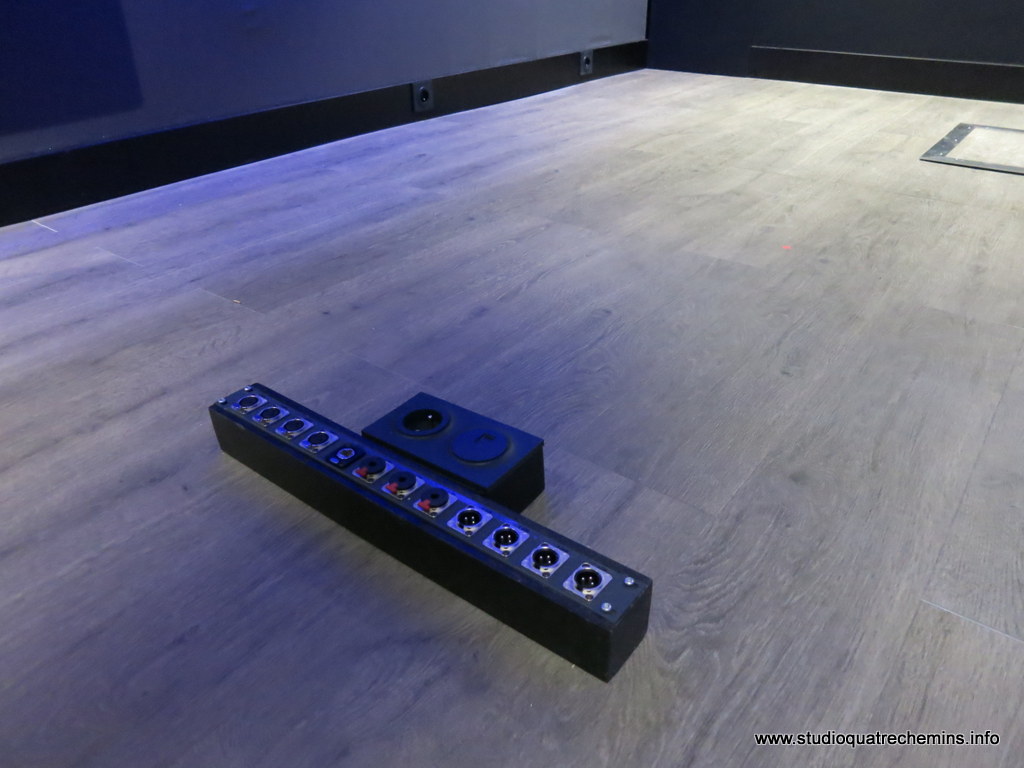

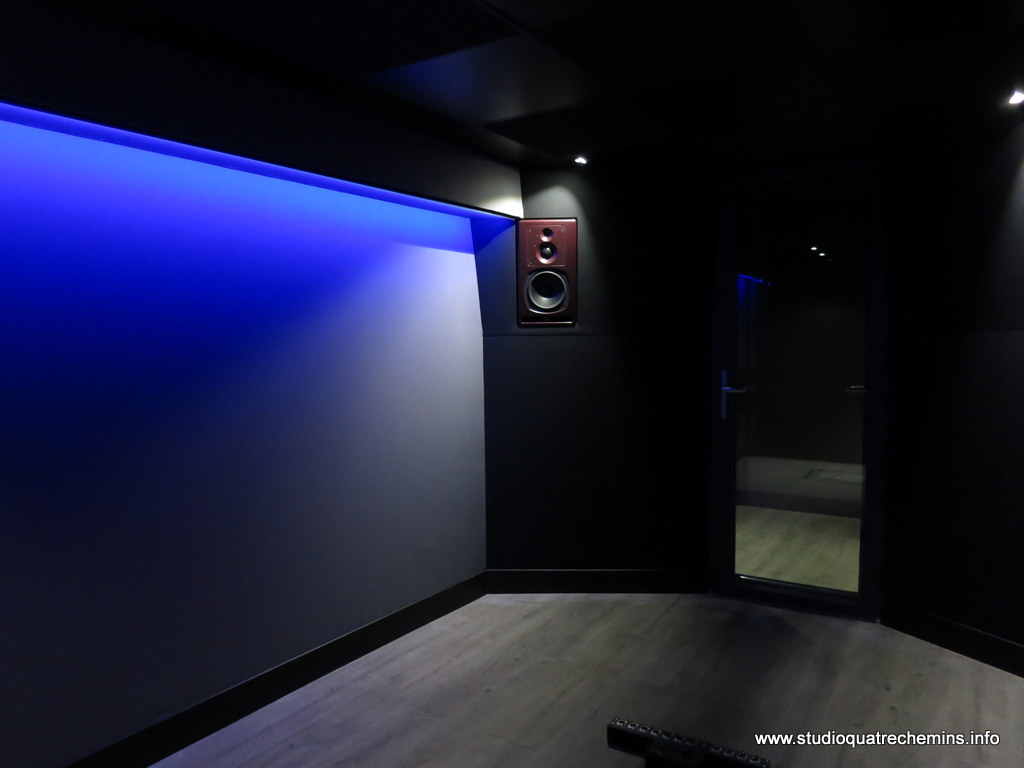

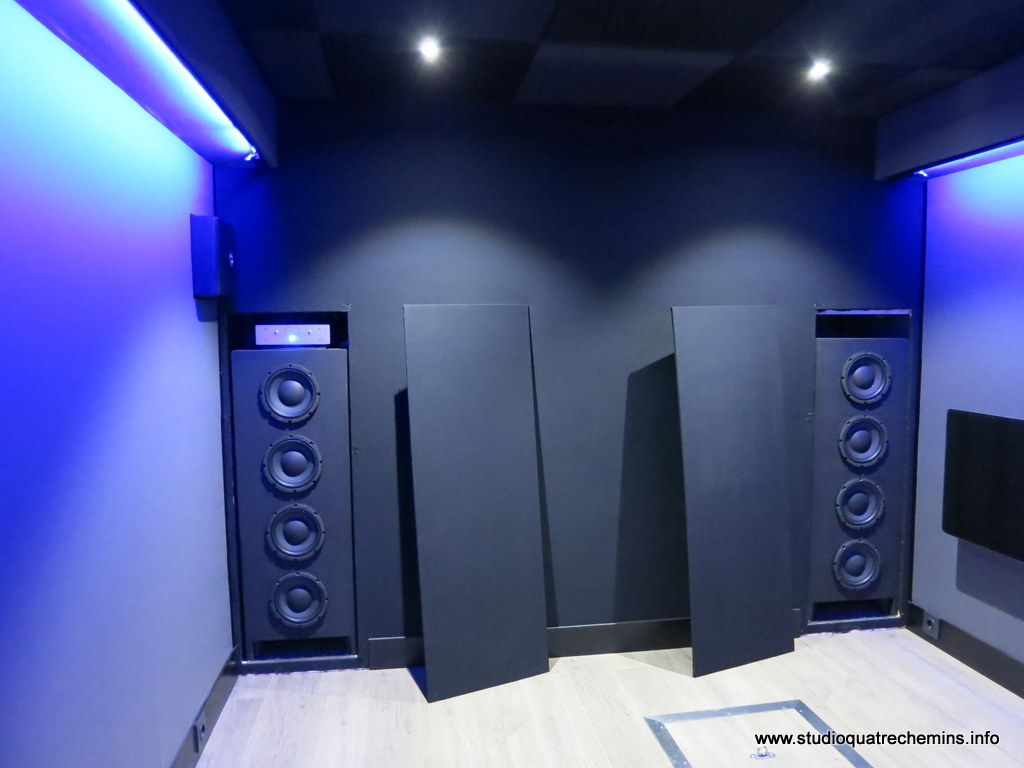

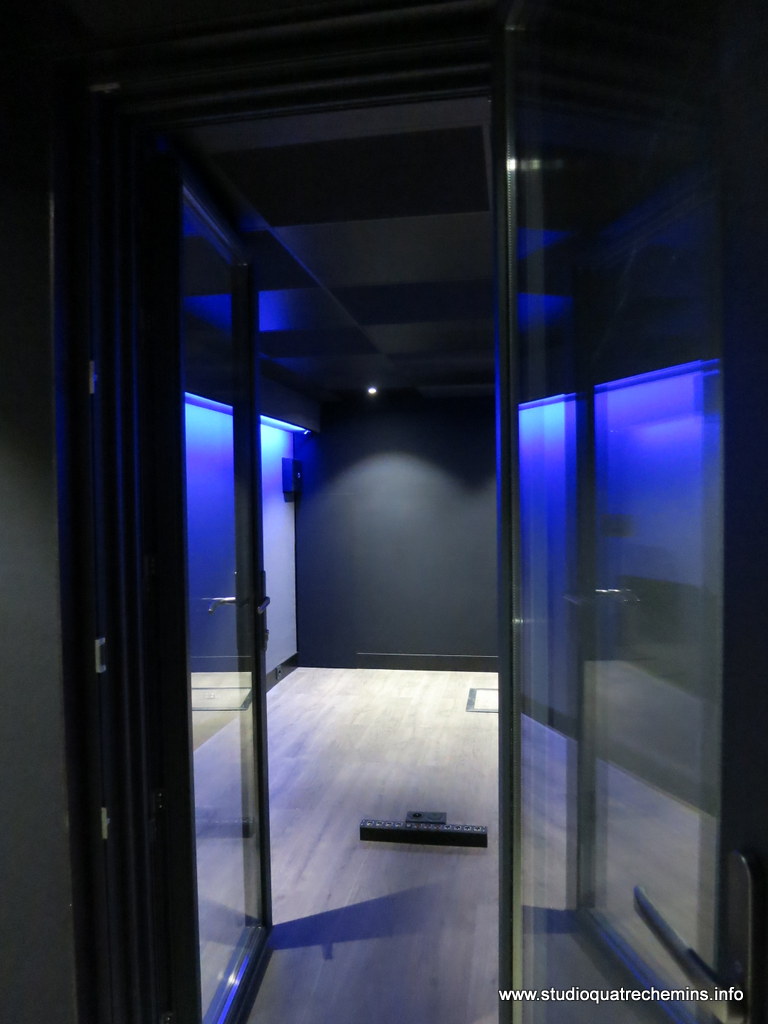

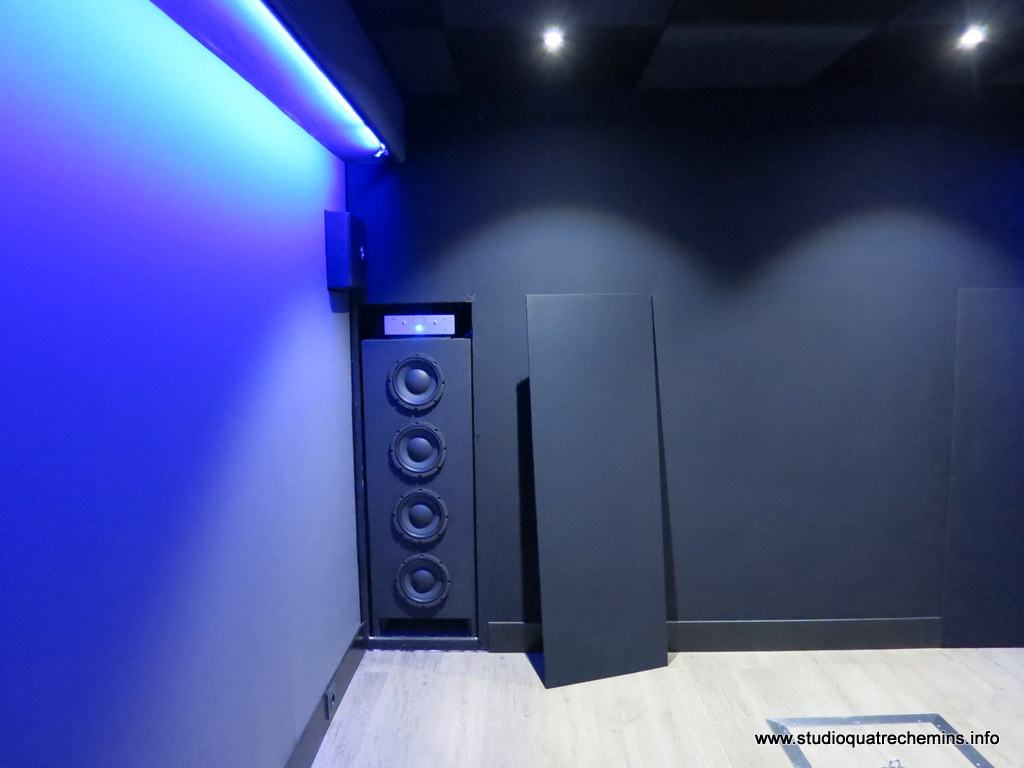

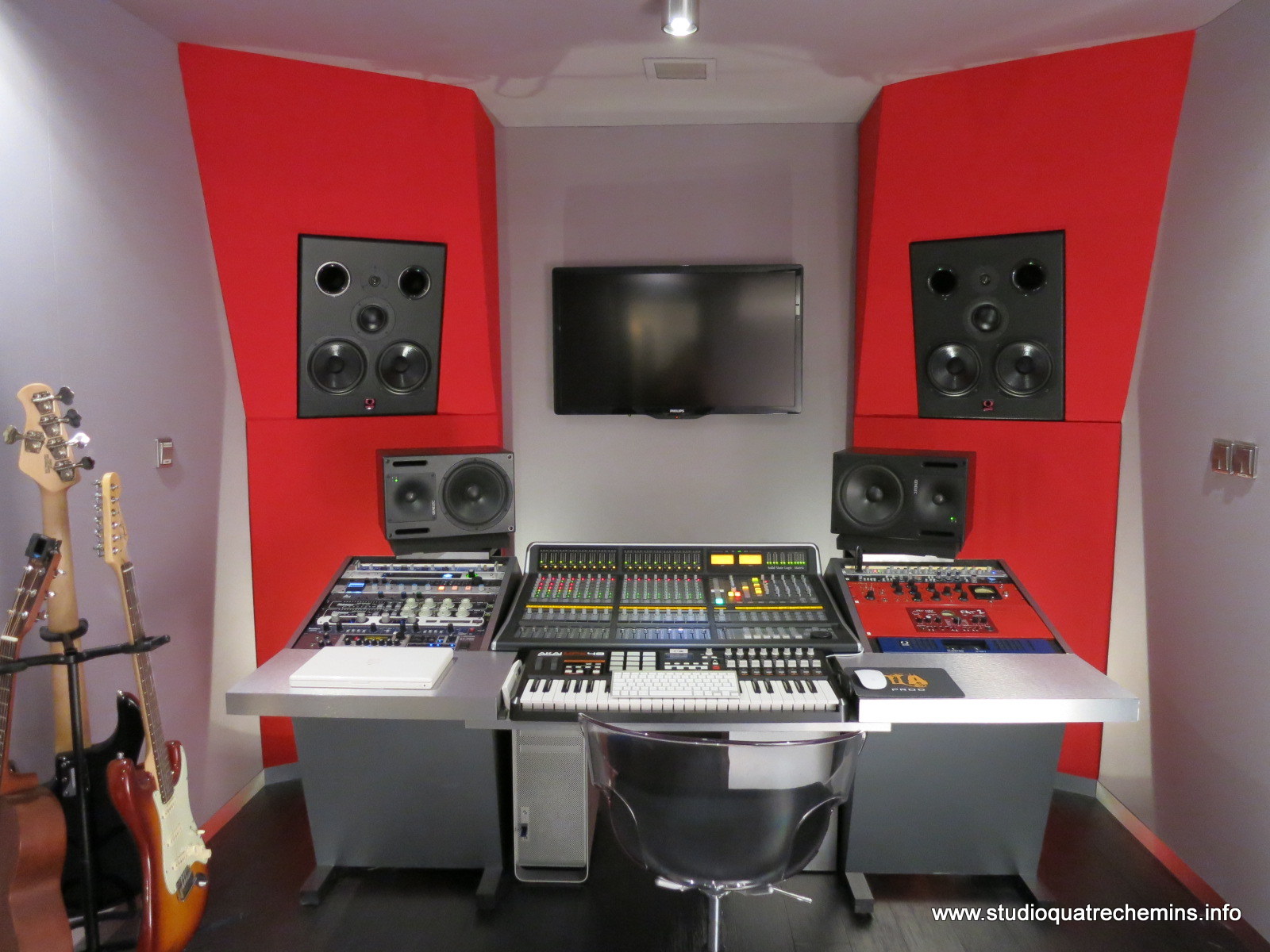

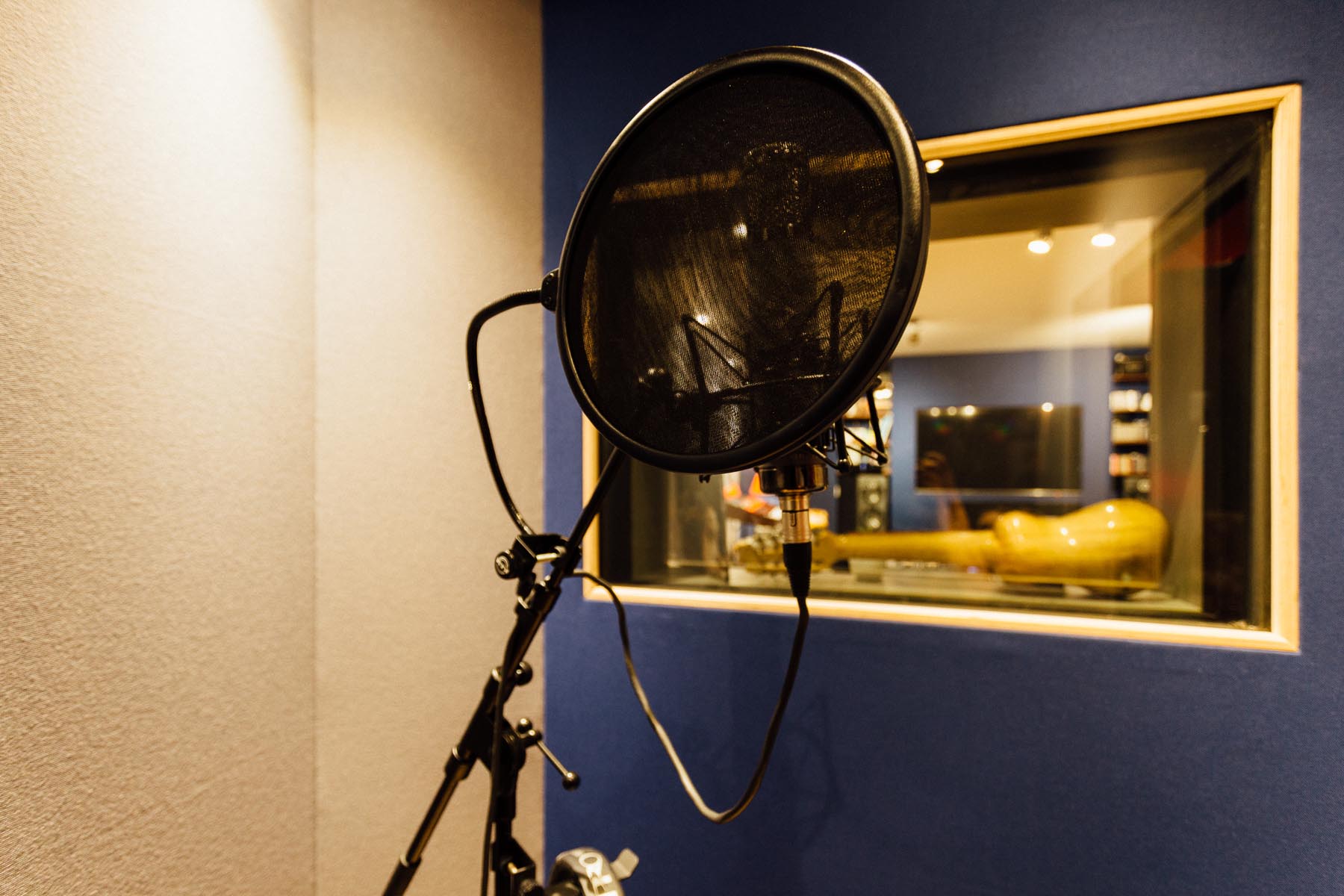

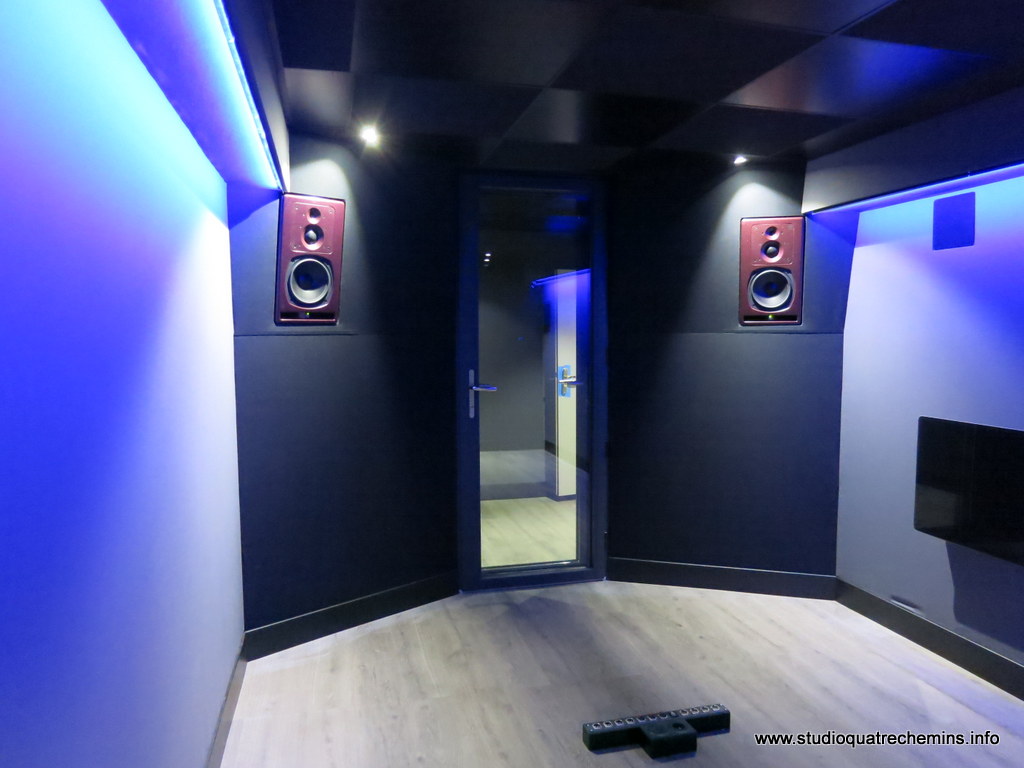

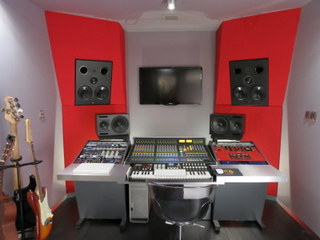

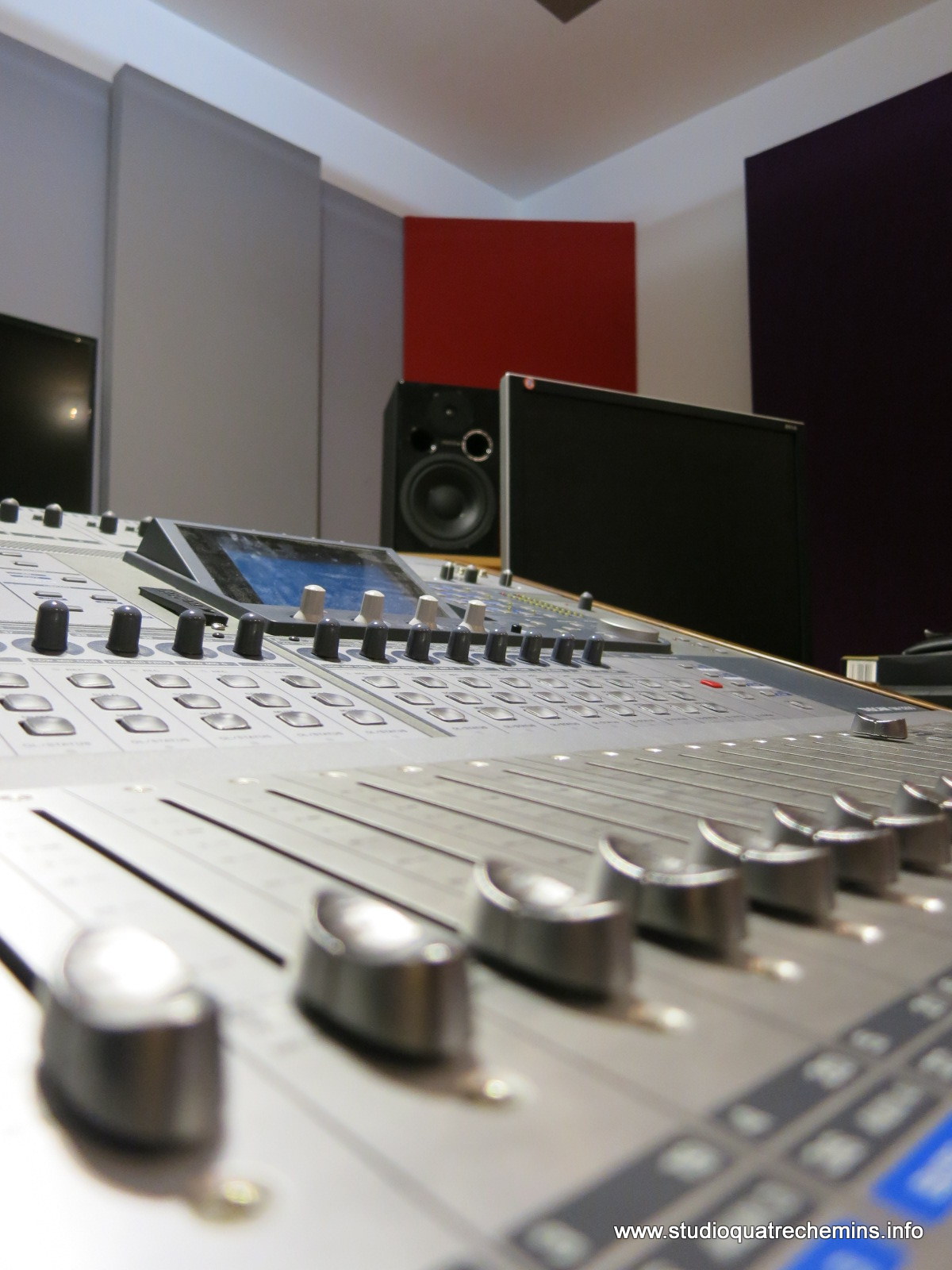

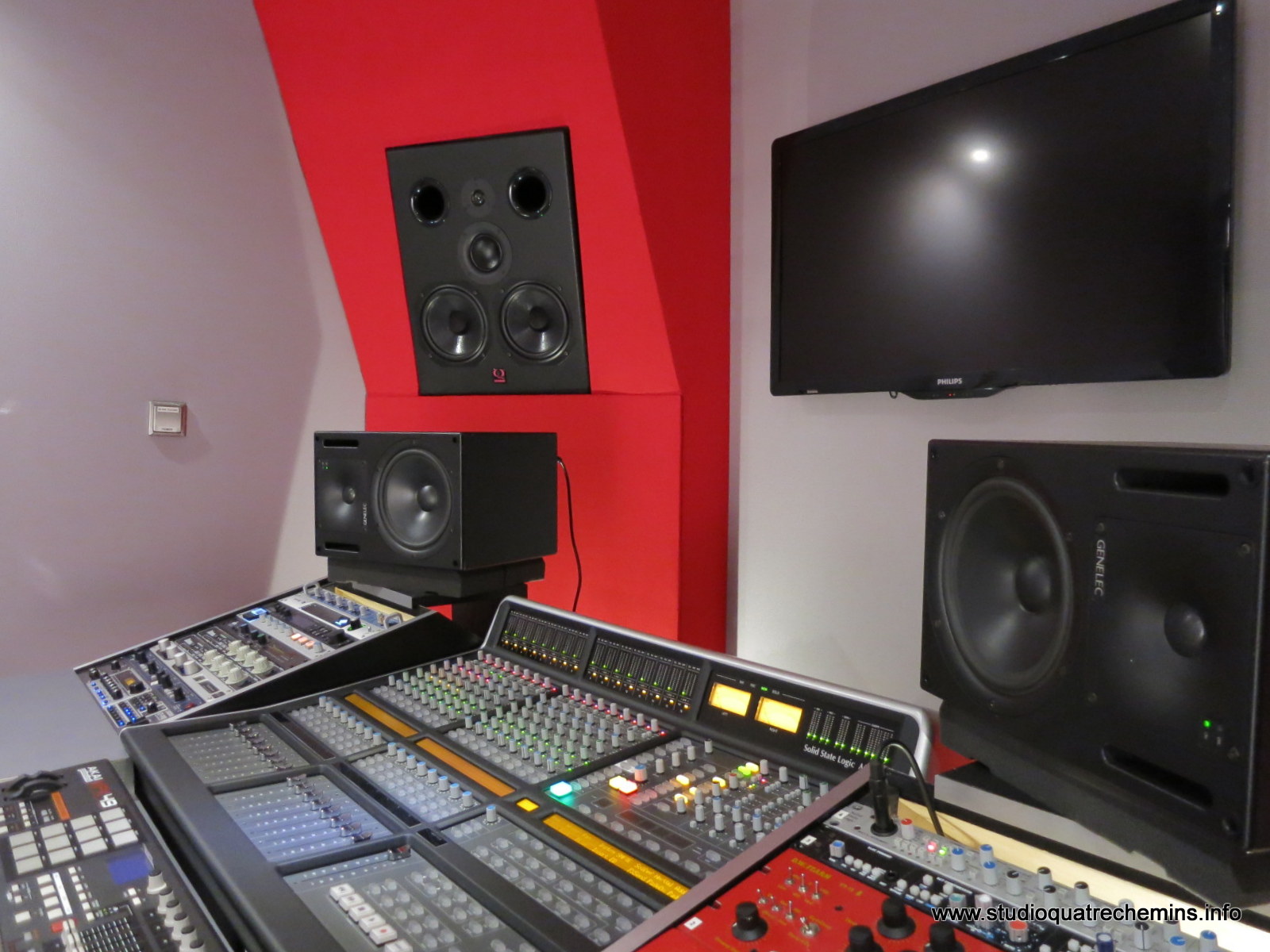

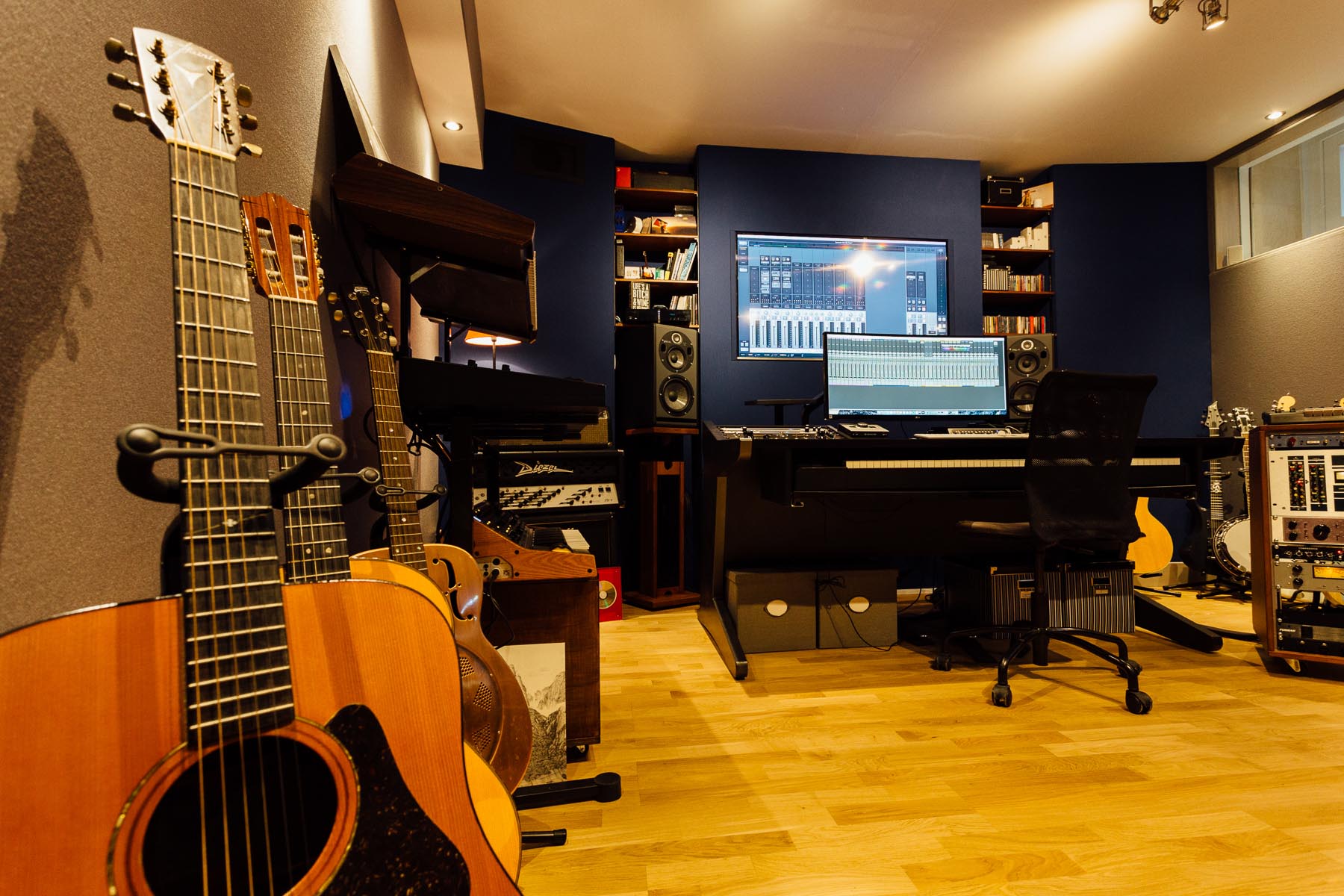

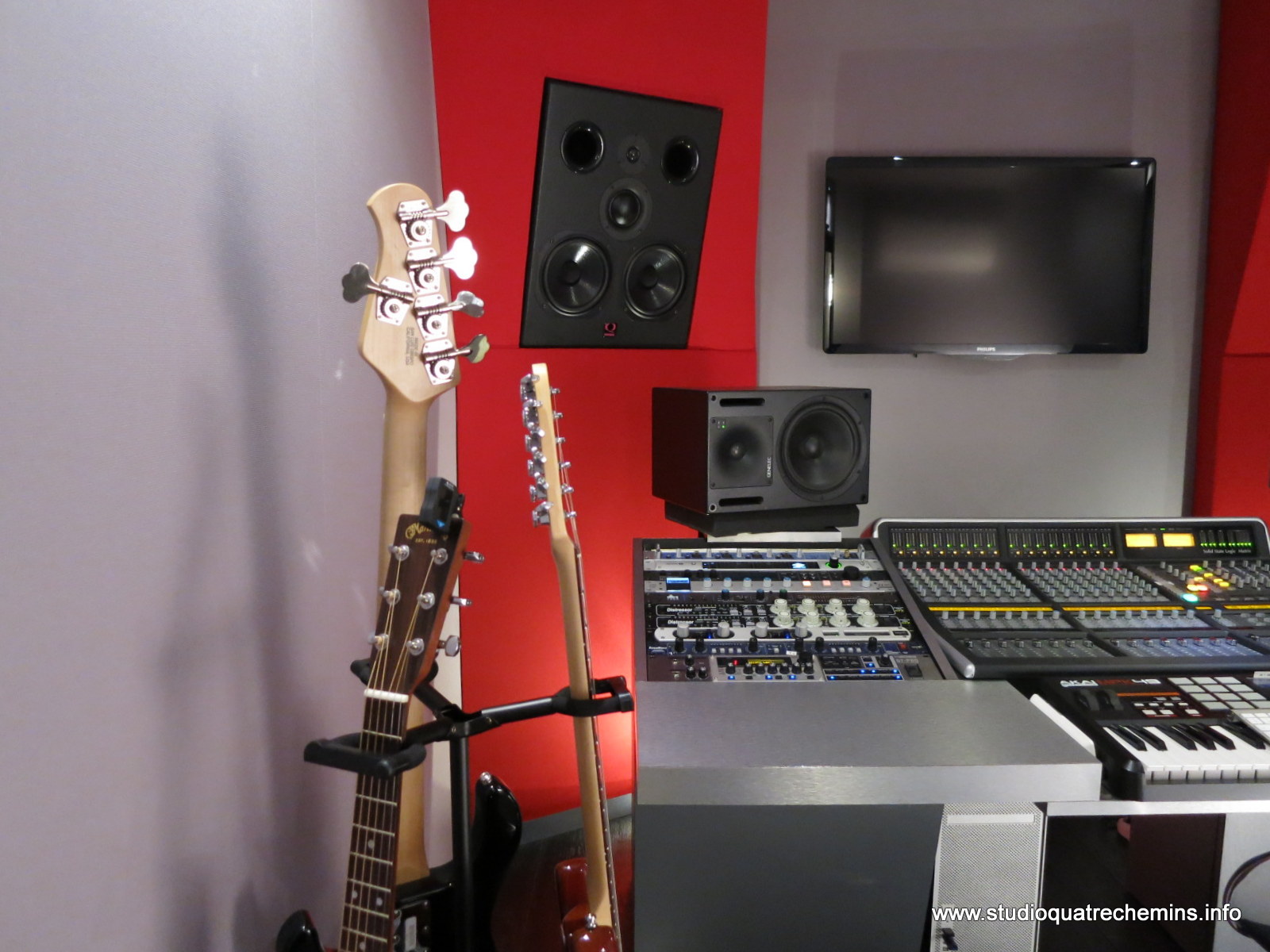

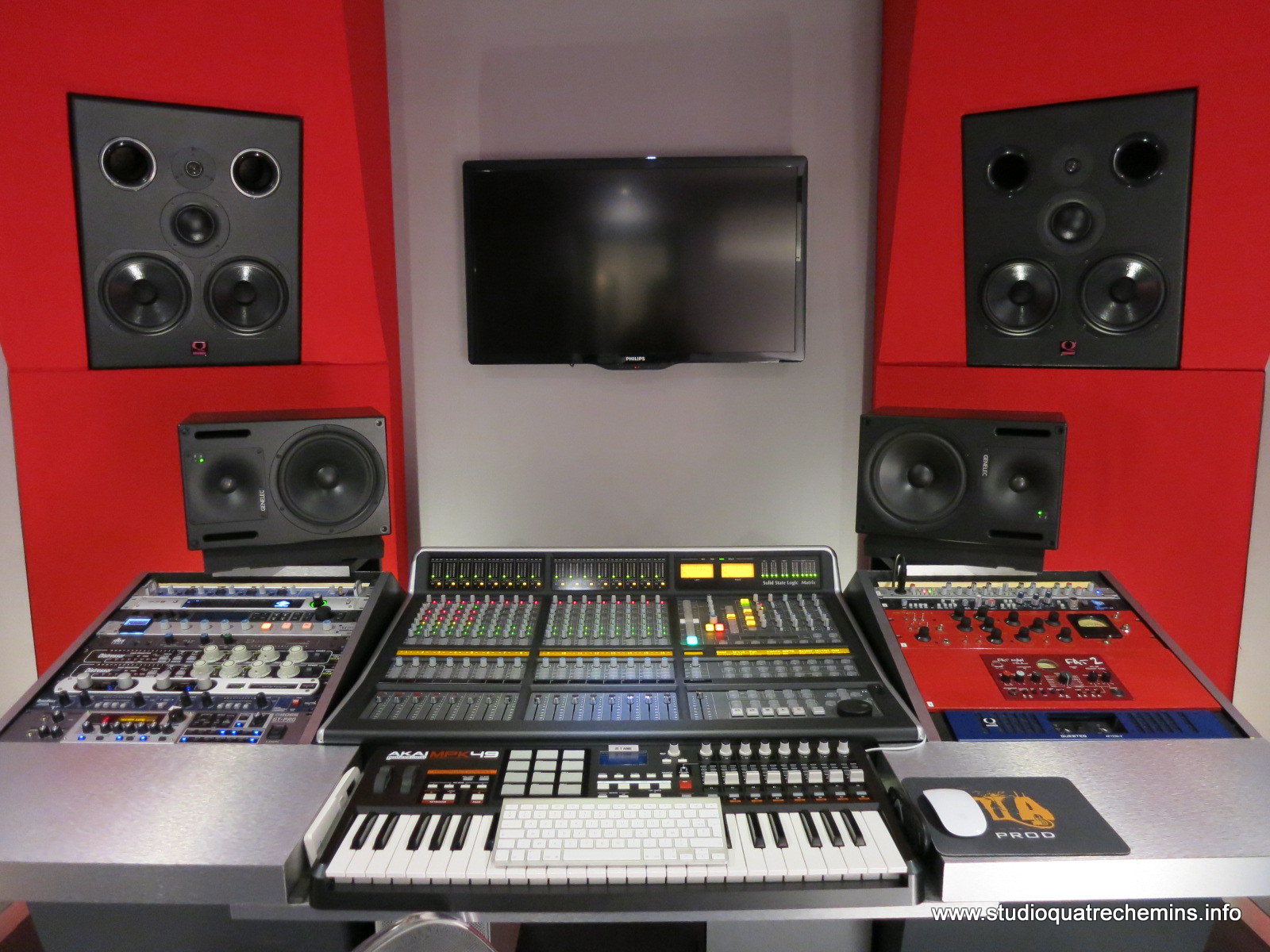

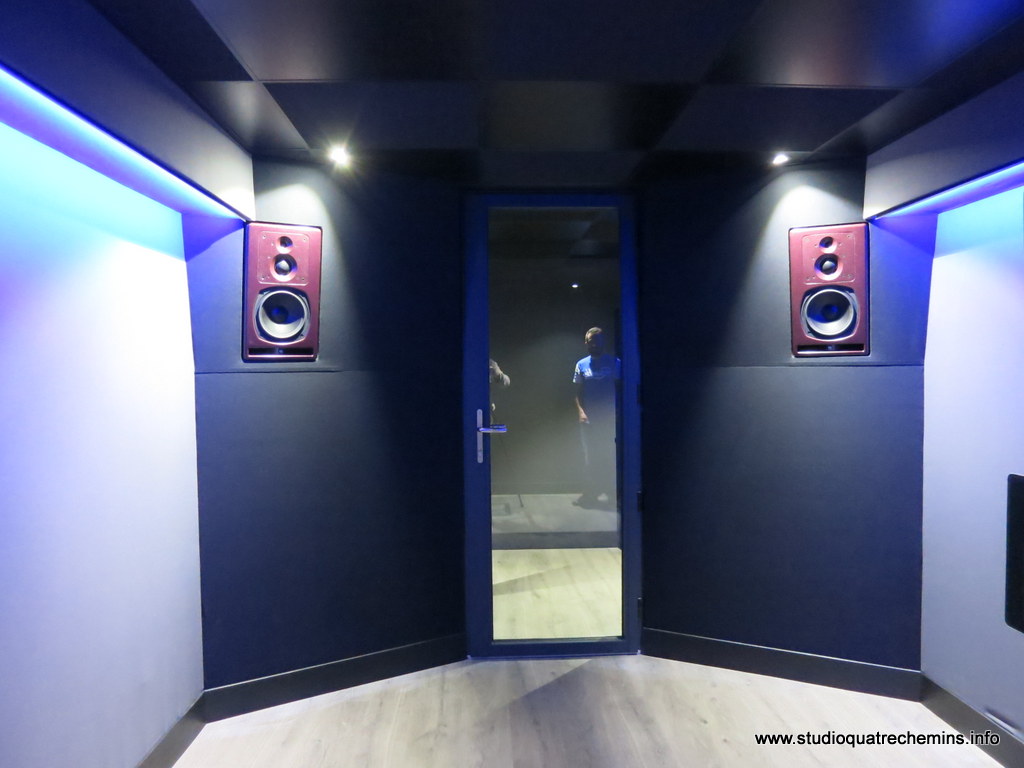

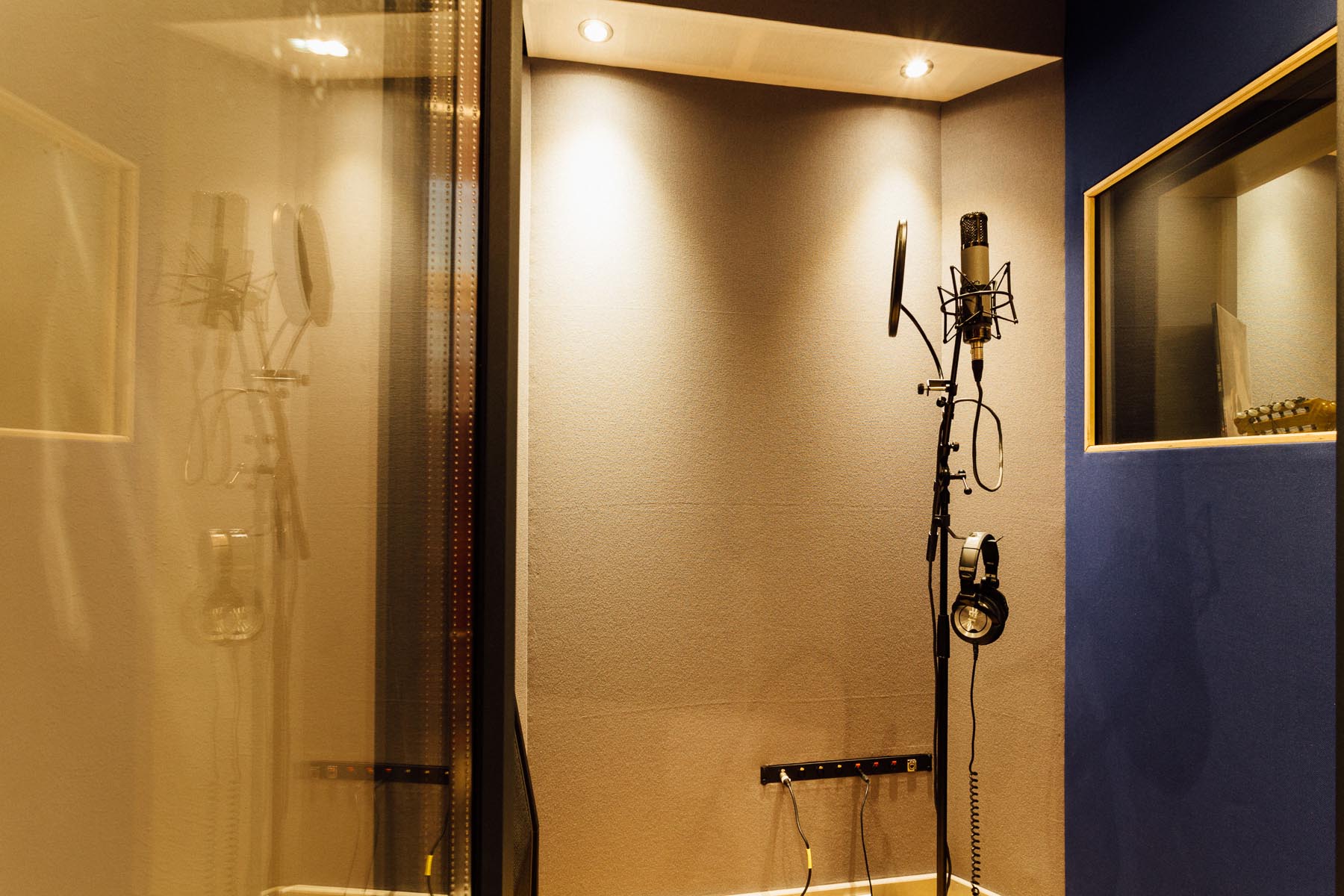

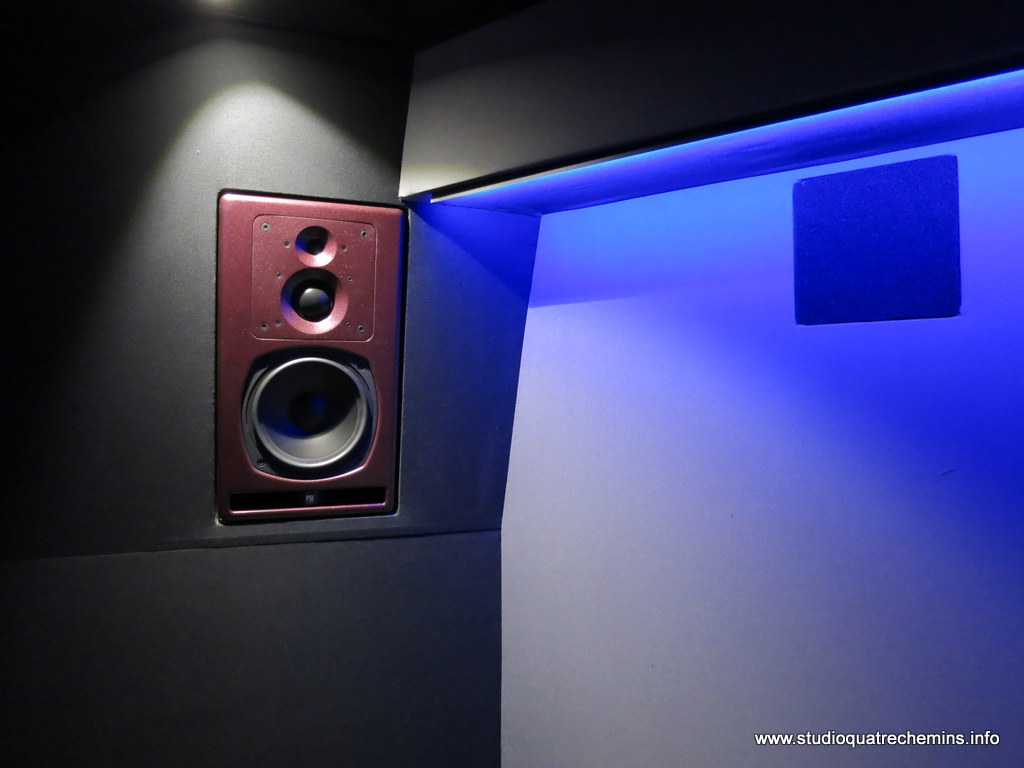

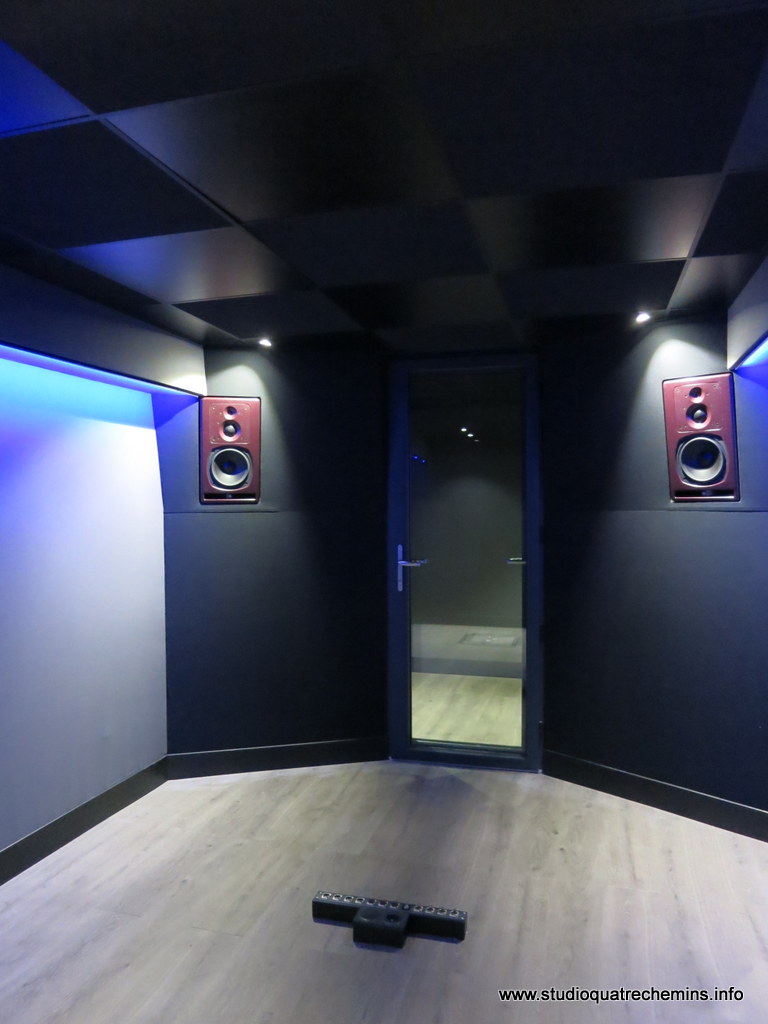

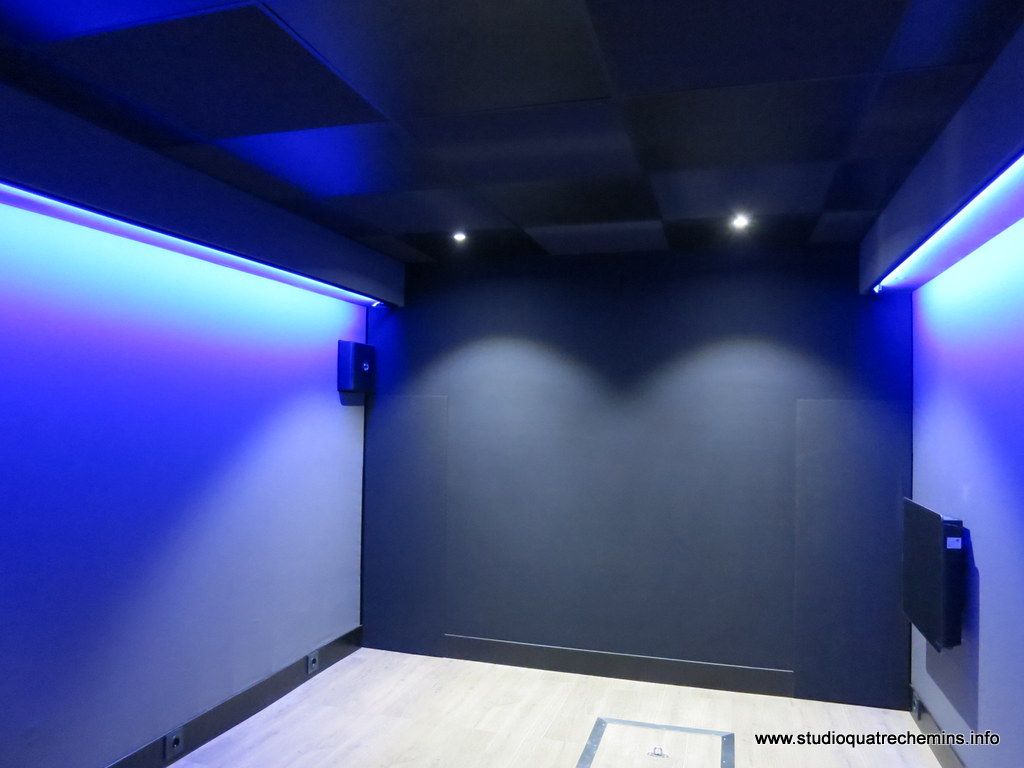

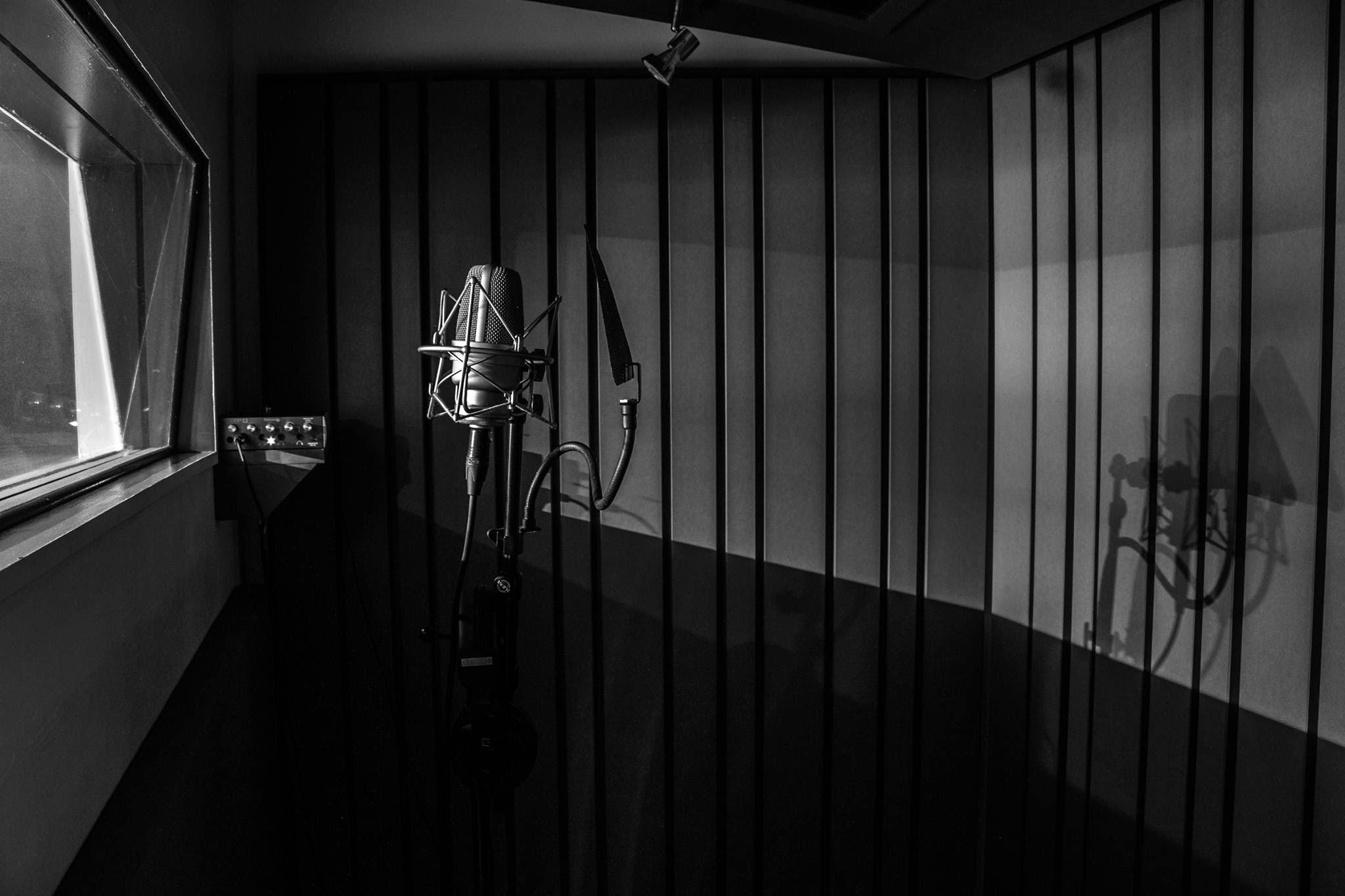

2020 - Studio d'enregistrement avec PSI A23M encastrées


Conversion d'un sous sol en studio d'enregistrement. Cabine pour prise de son vocale principalement. Régie de mixage pour musique à fort contenu en basses fréquences.

Préconisation des travaux préparatoires sur la structure existante.

Etude et réalisation :

  • Ventilation insonorisée
  • Isolation régie/cabine
  • Enceintes acoustiques PSI A23M encastrées et désolidarisées

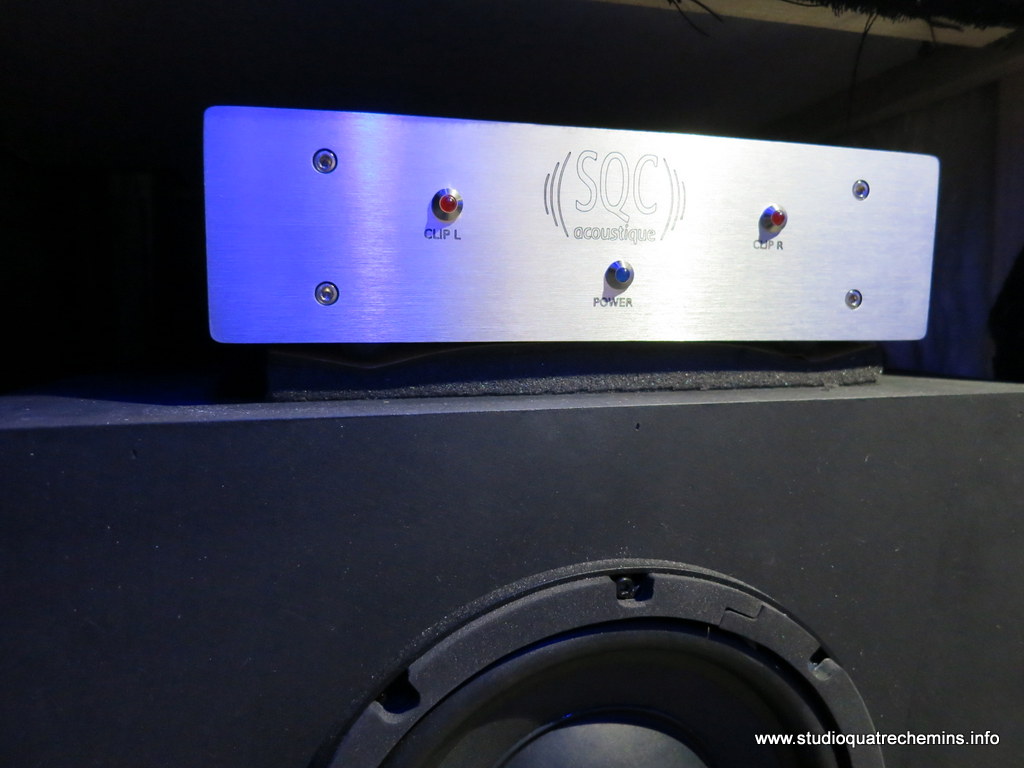

  • Caissons de grave et ampli 2x500 W pour caissons de grave sur mesure.
  • Traitement acoustique habillé par toile tendue PolyGL270.

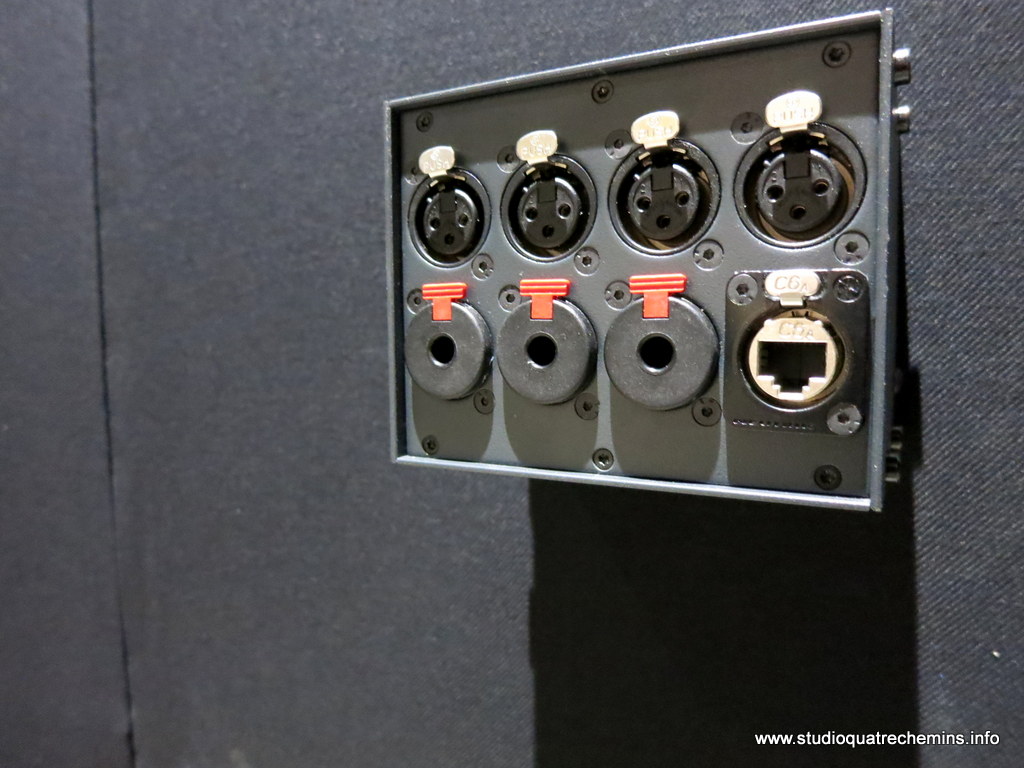

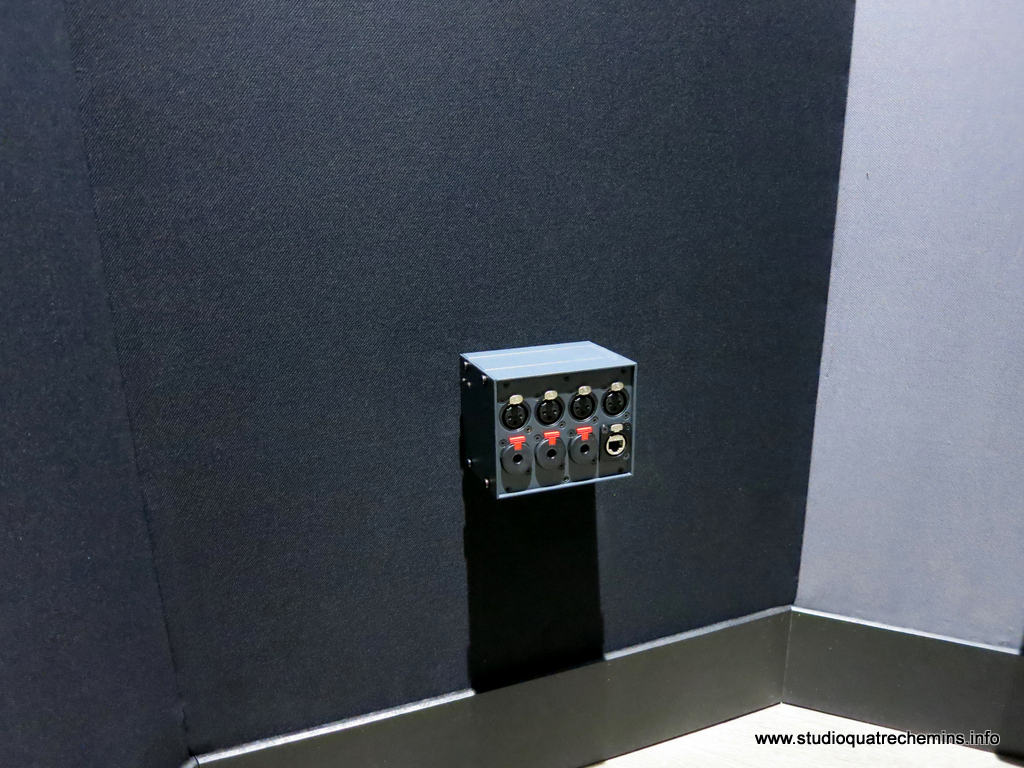

  • Liaison audio/réseau entre la régie et la cabine.
  • Optimisation et égalisation du système.

Photos prises alors que le studio venait d'être finalisé. Il ne restait au client que d'installer le mobilier et matériel son.

Plus de détails sur les études acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

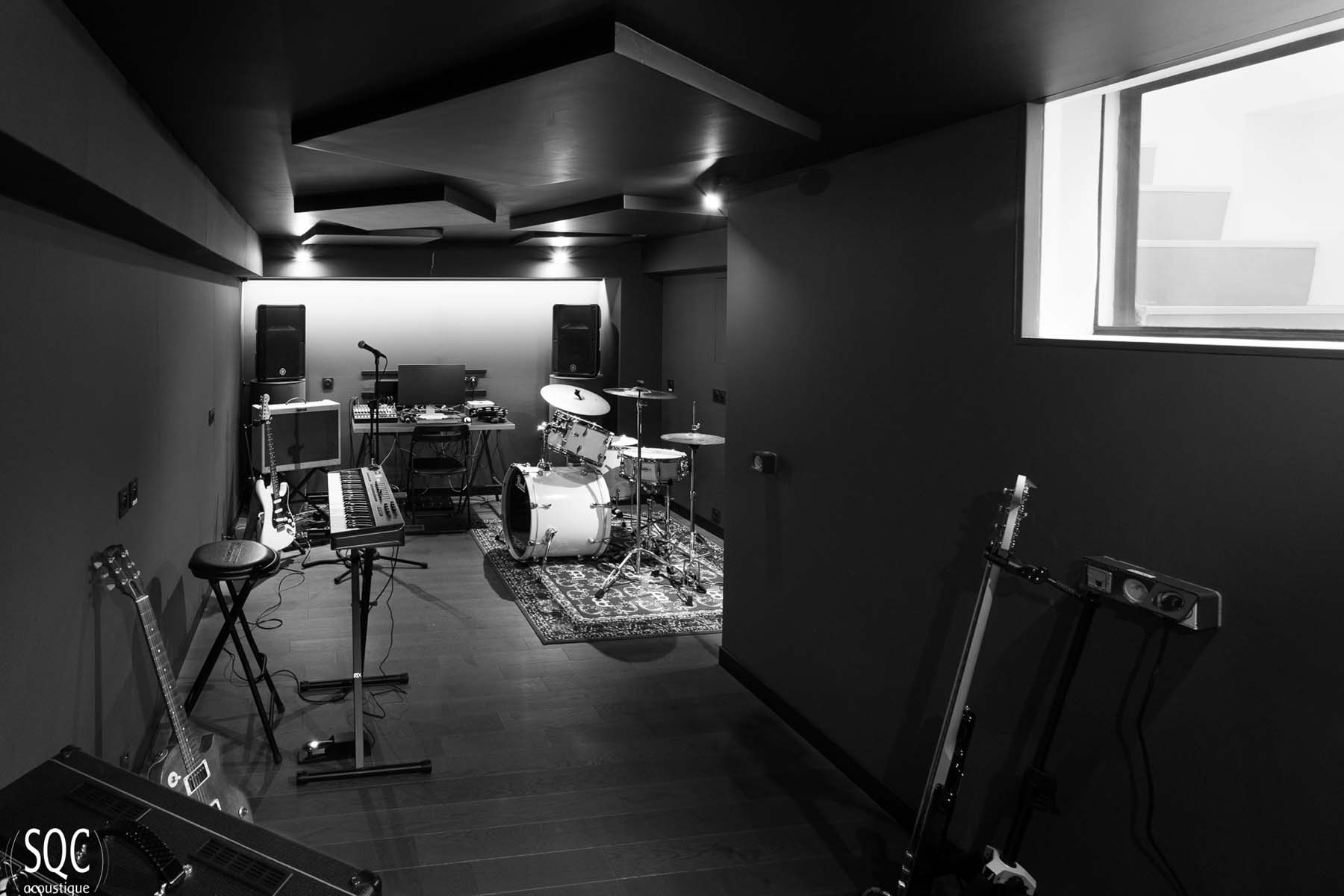

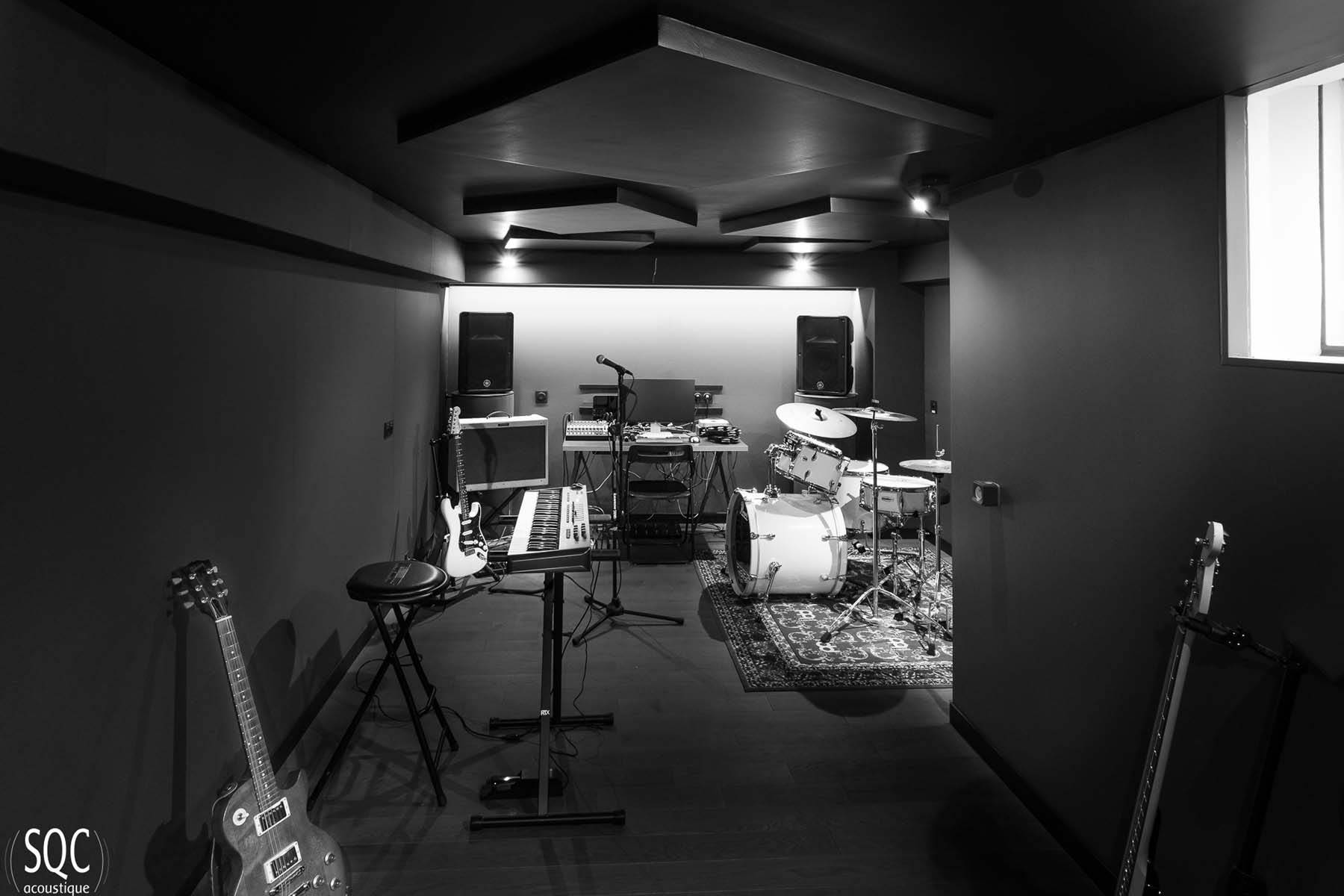

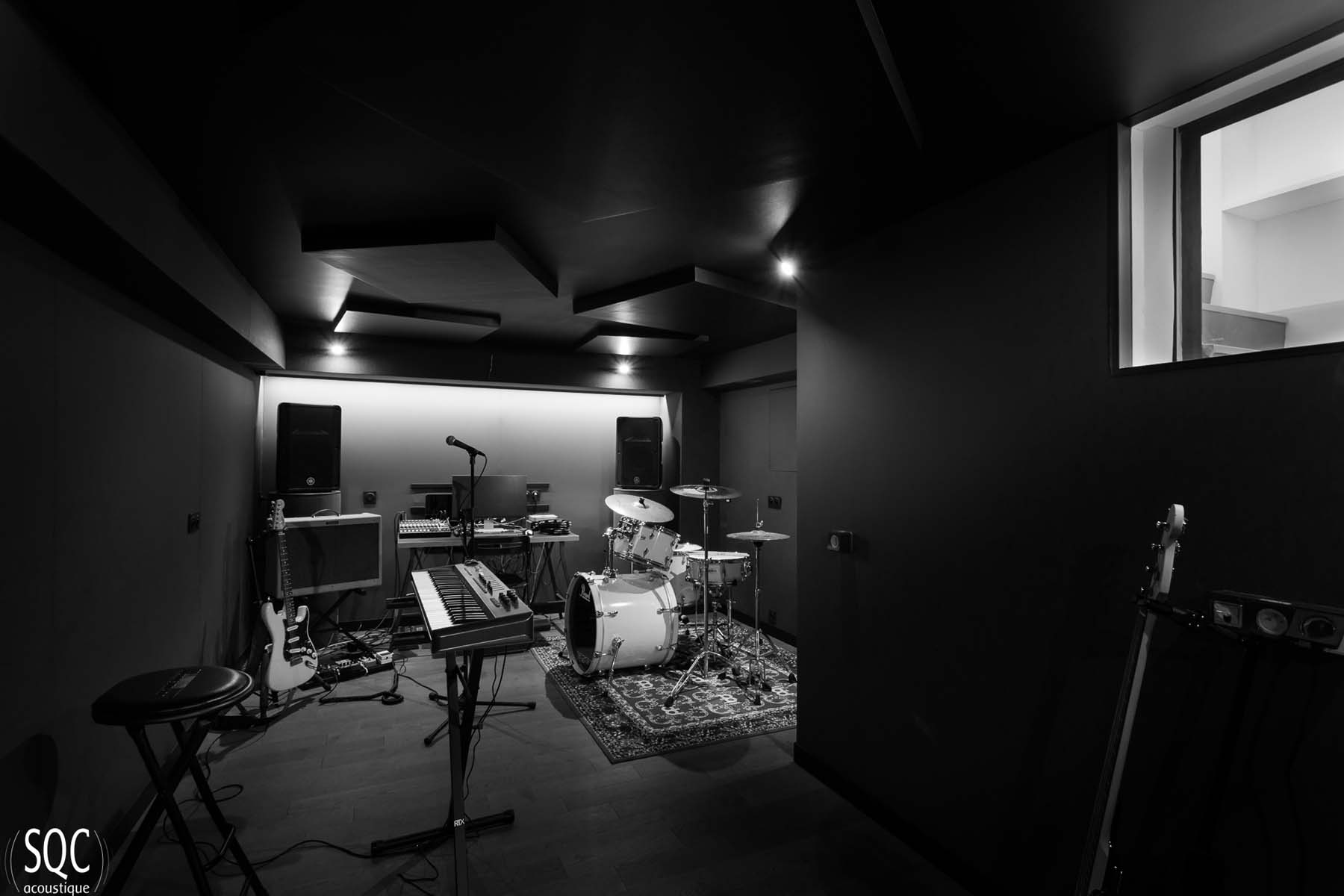

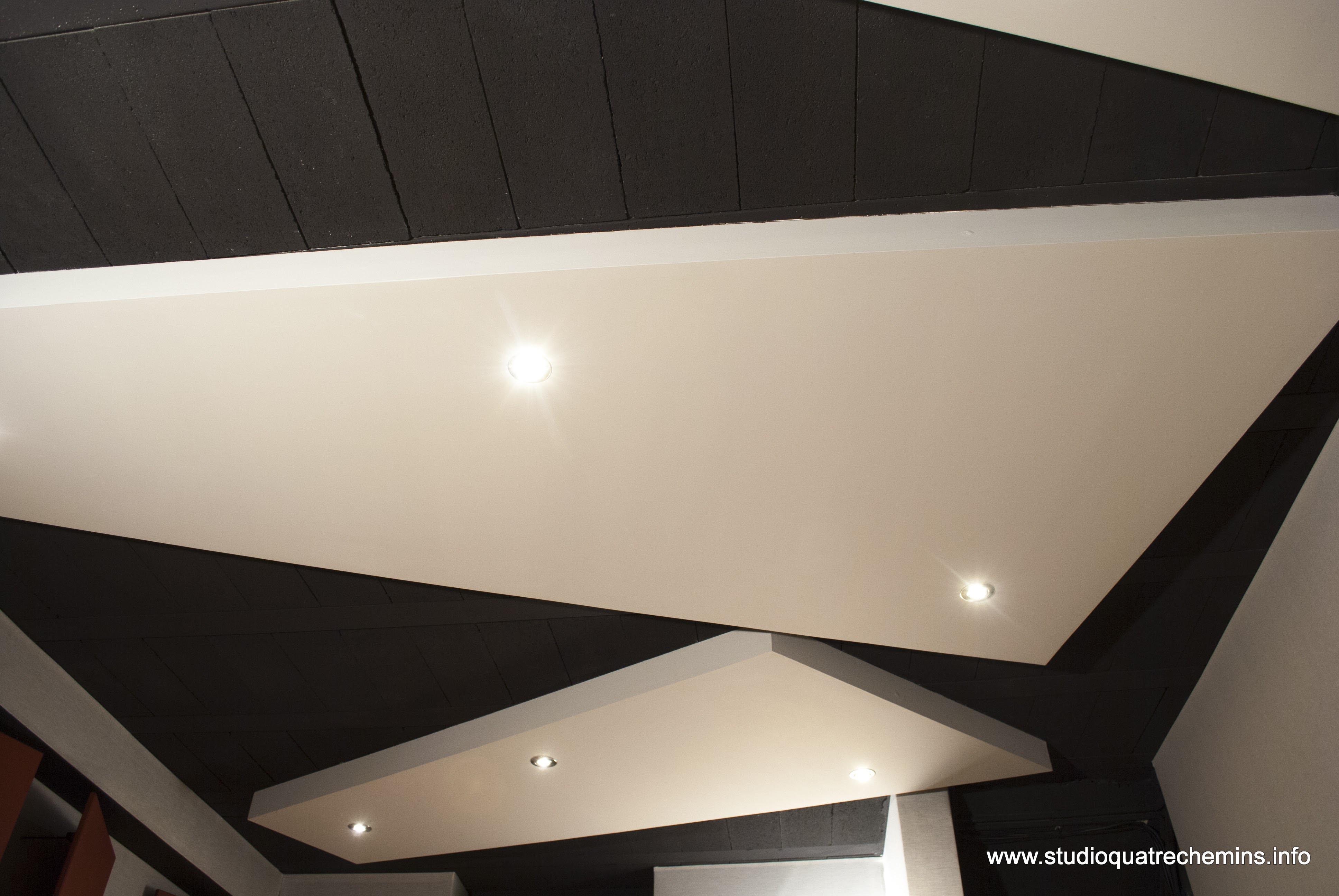

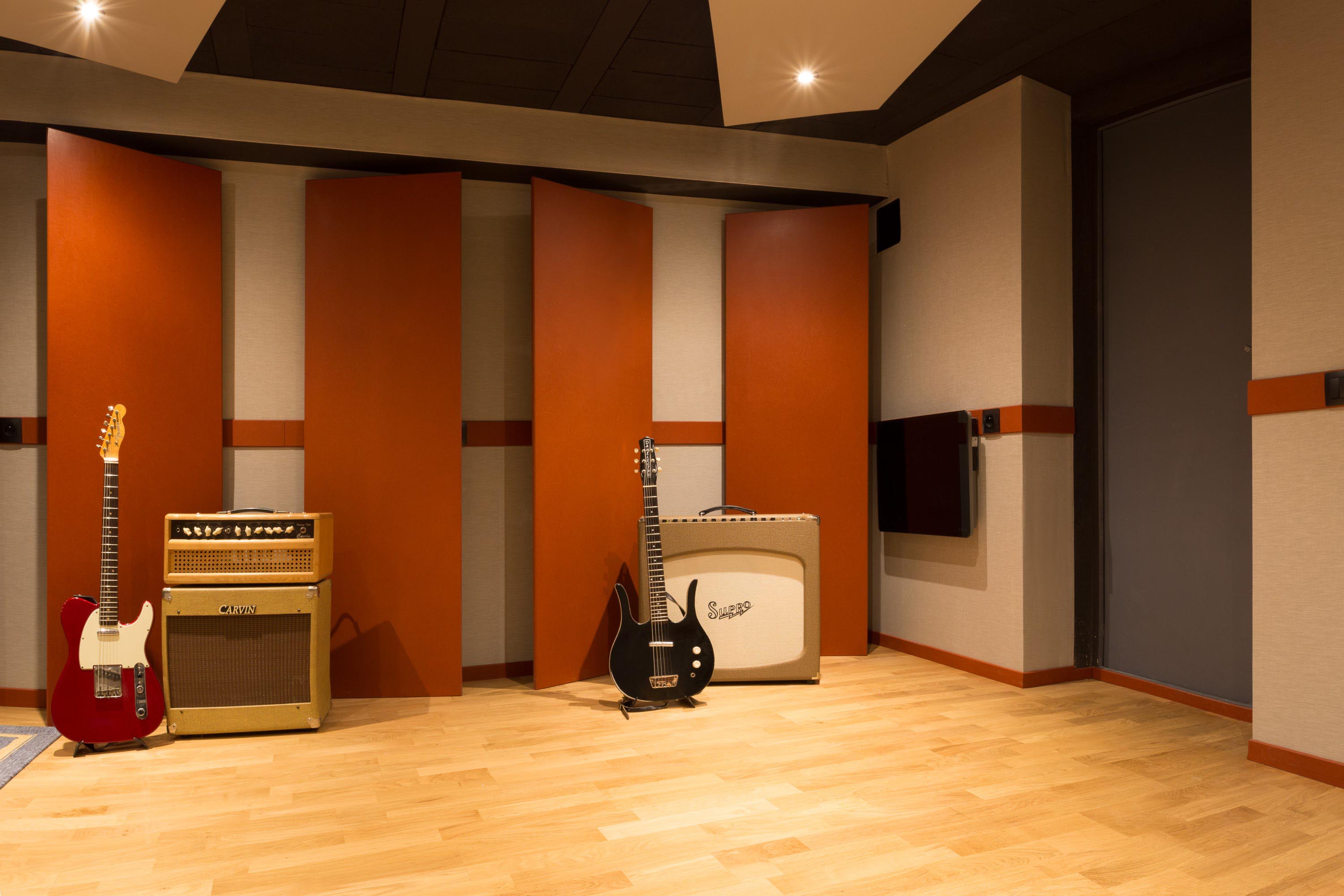

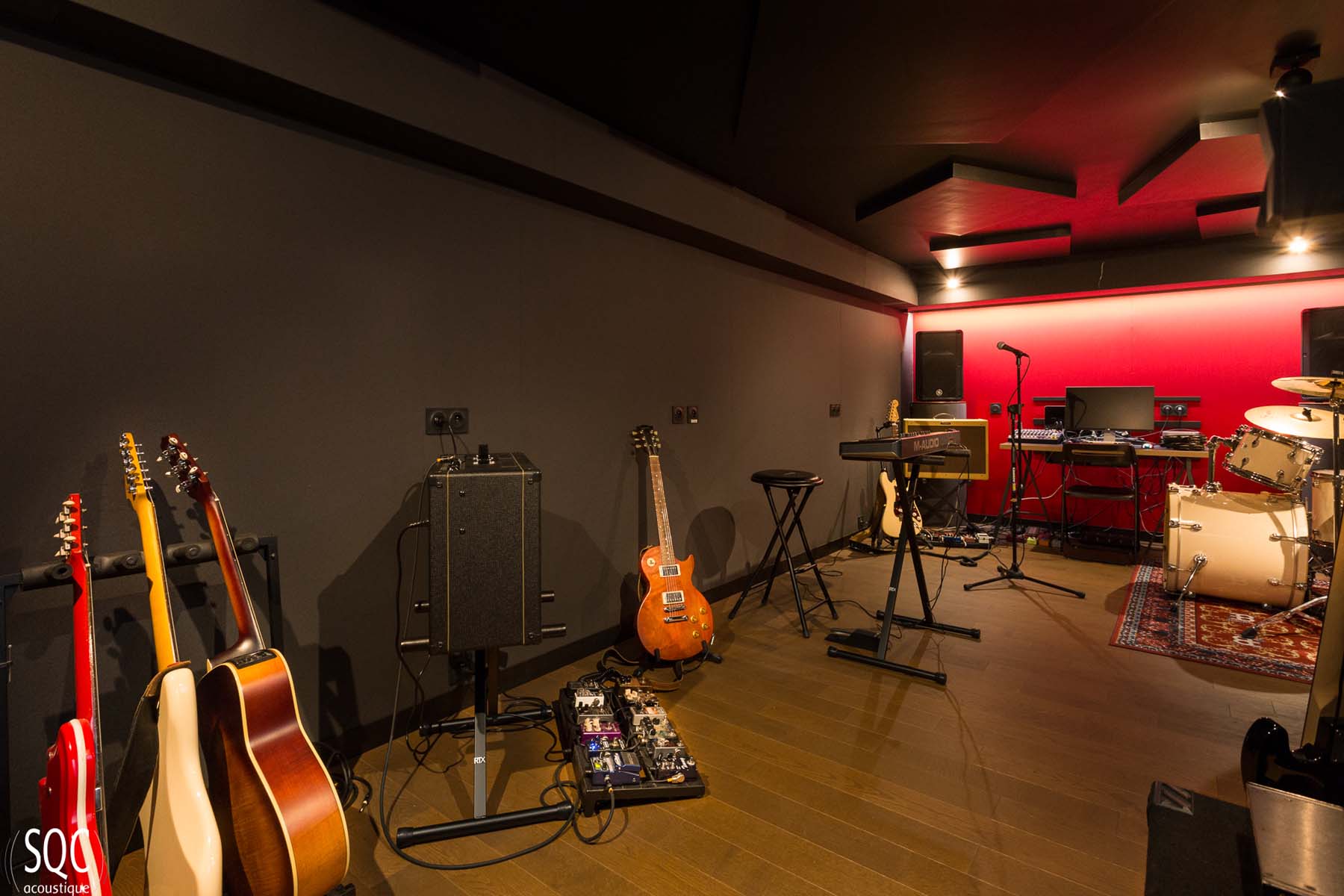

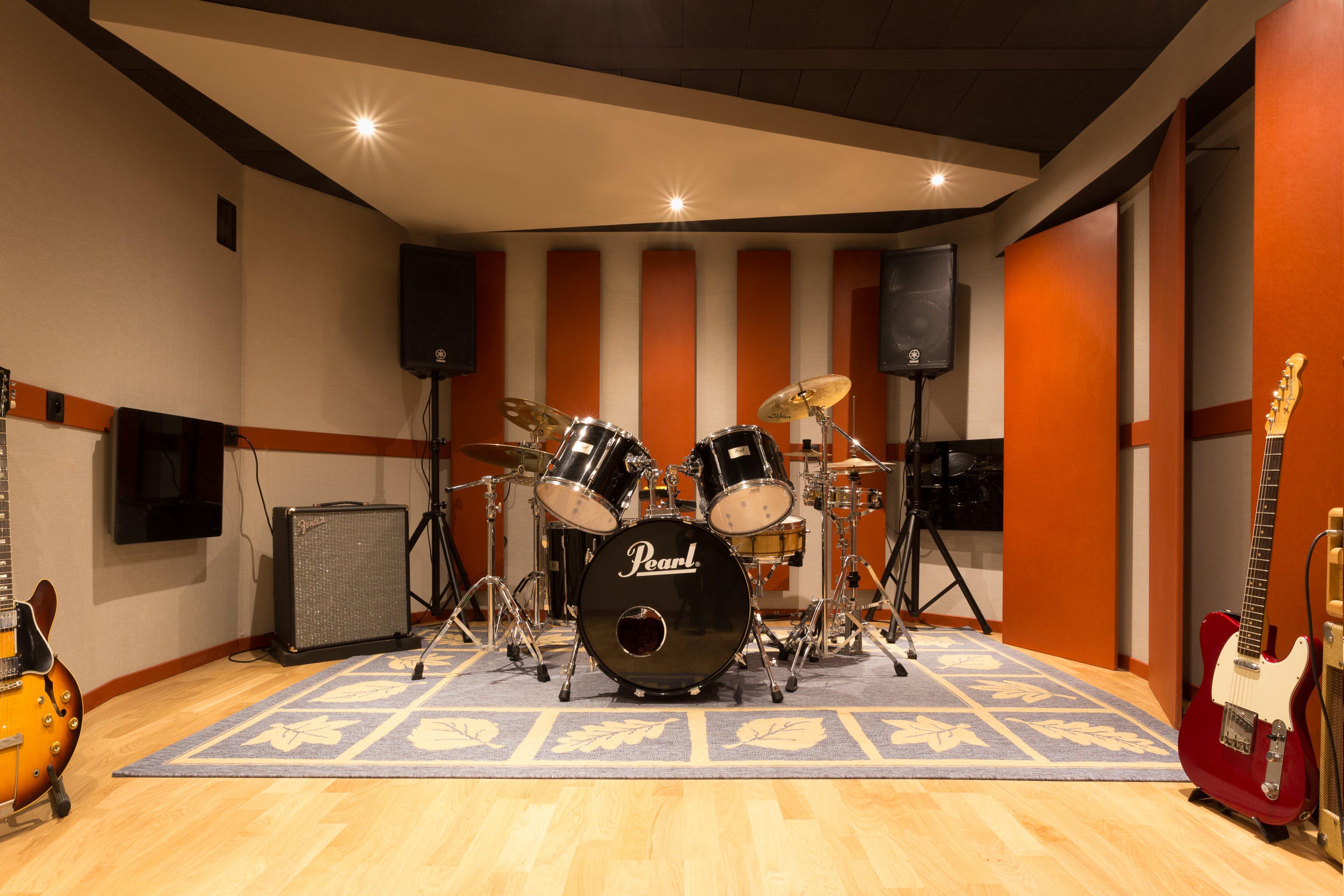

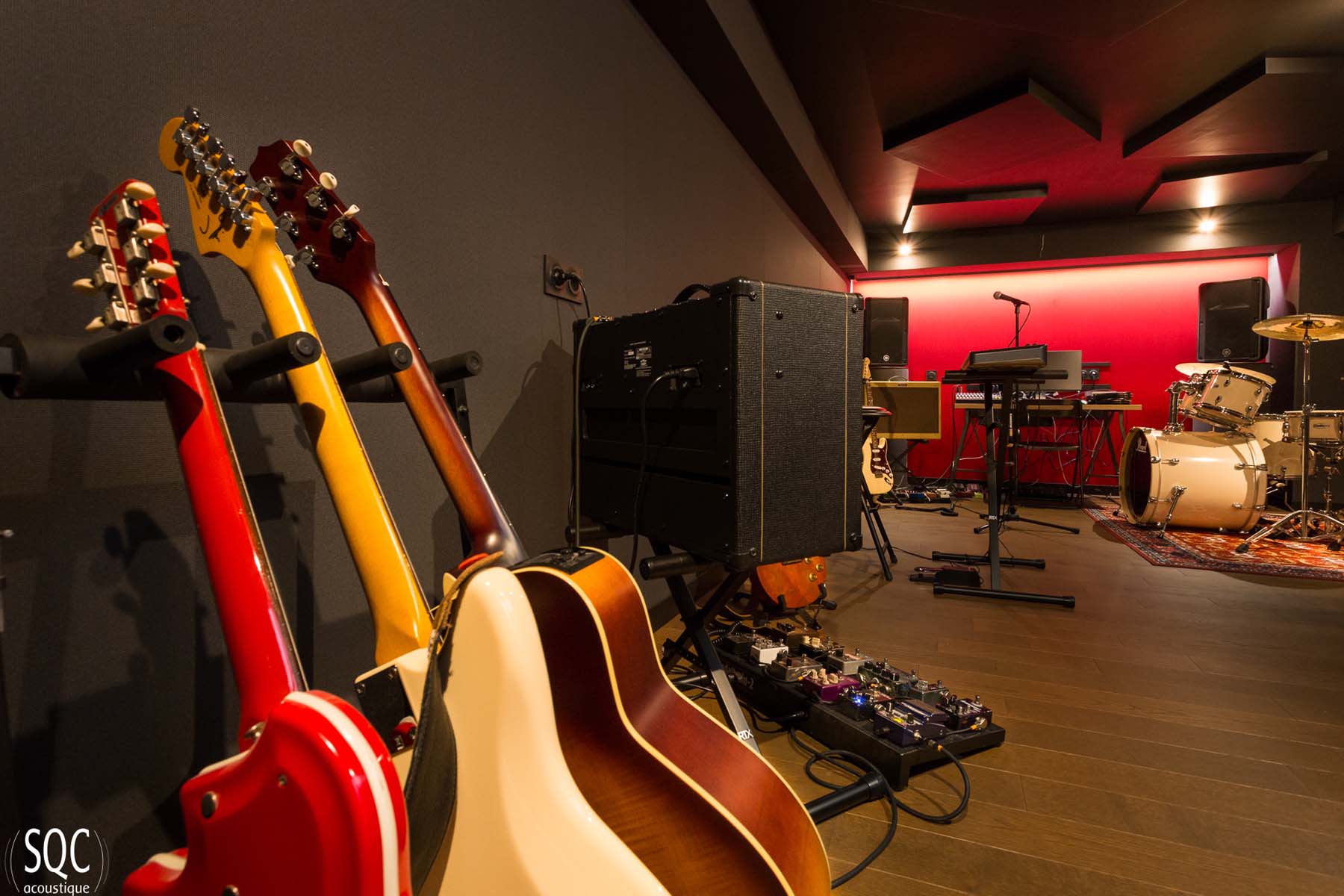

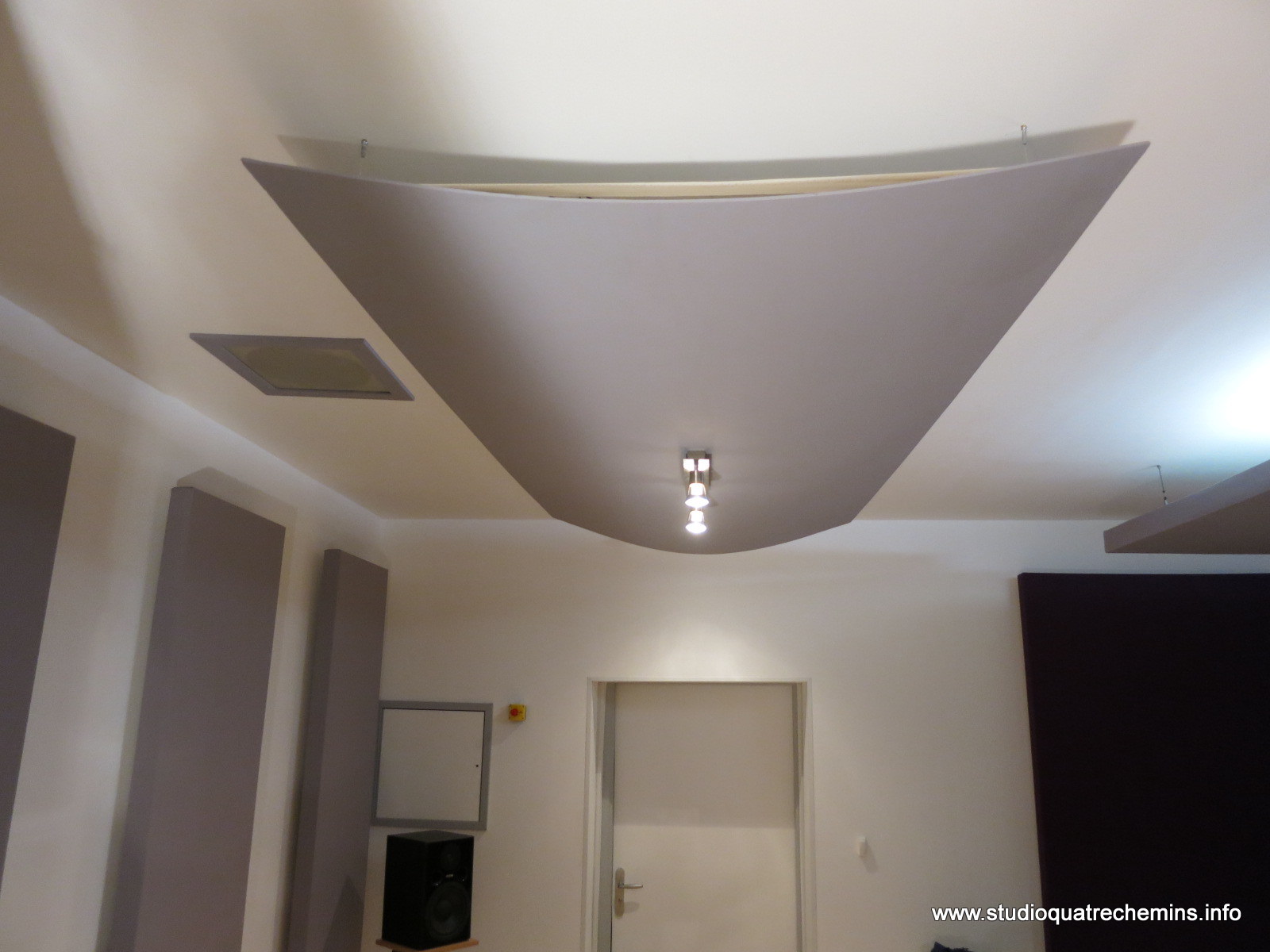

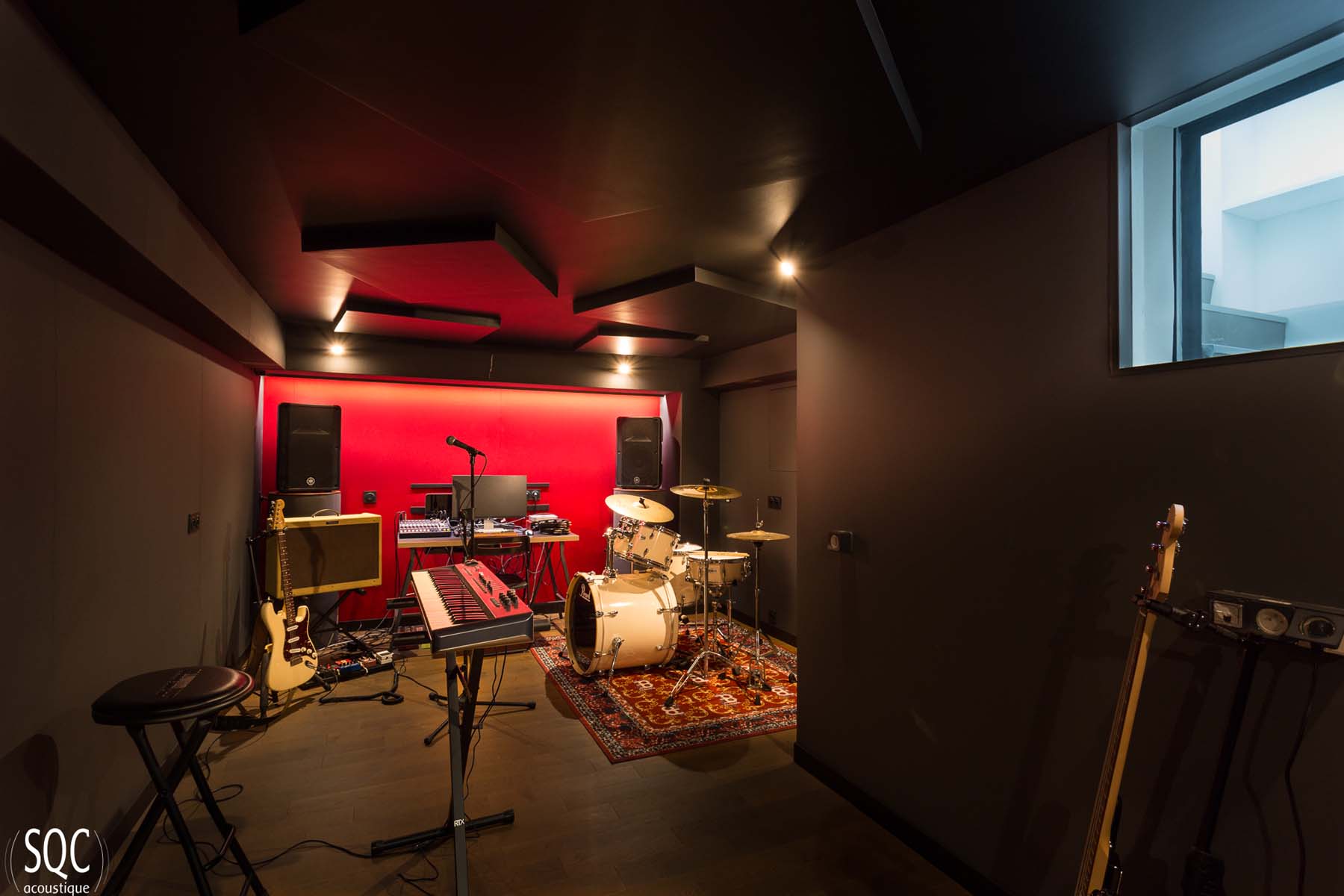

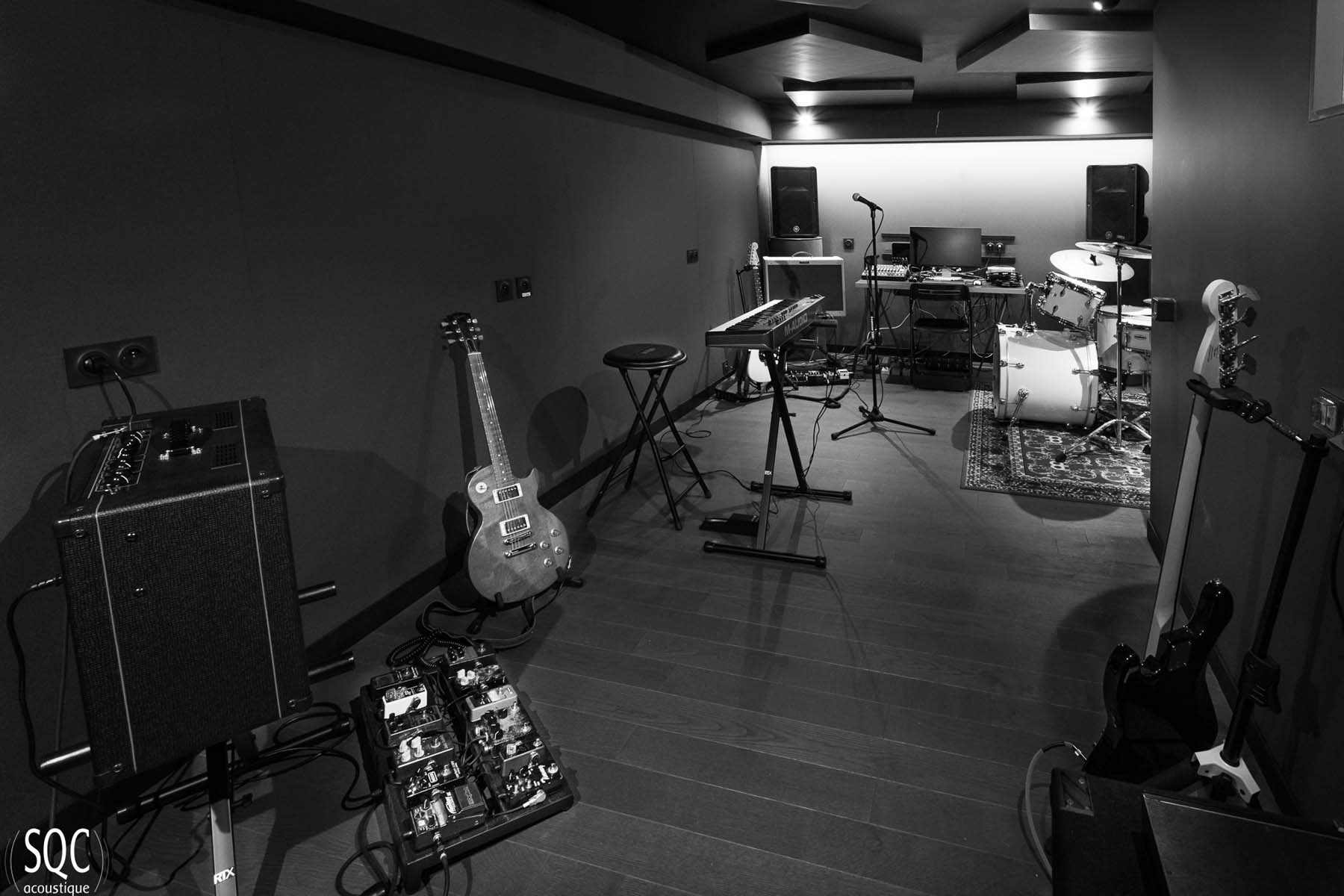

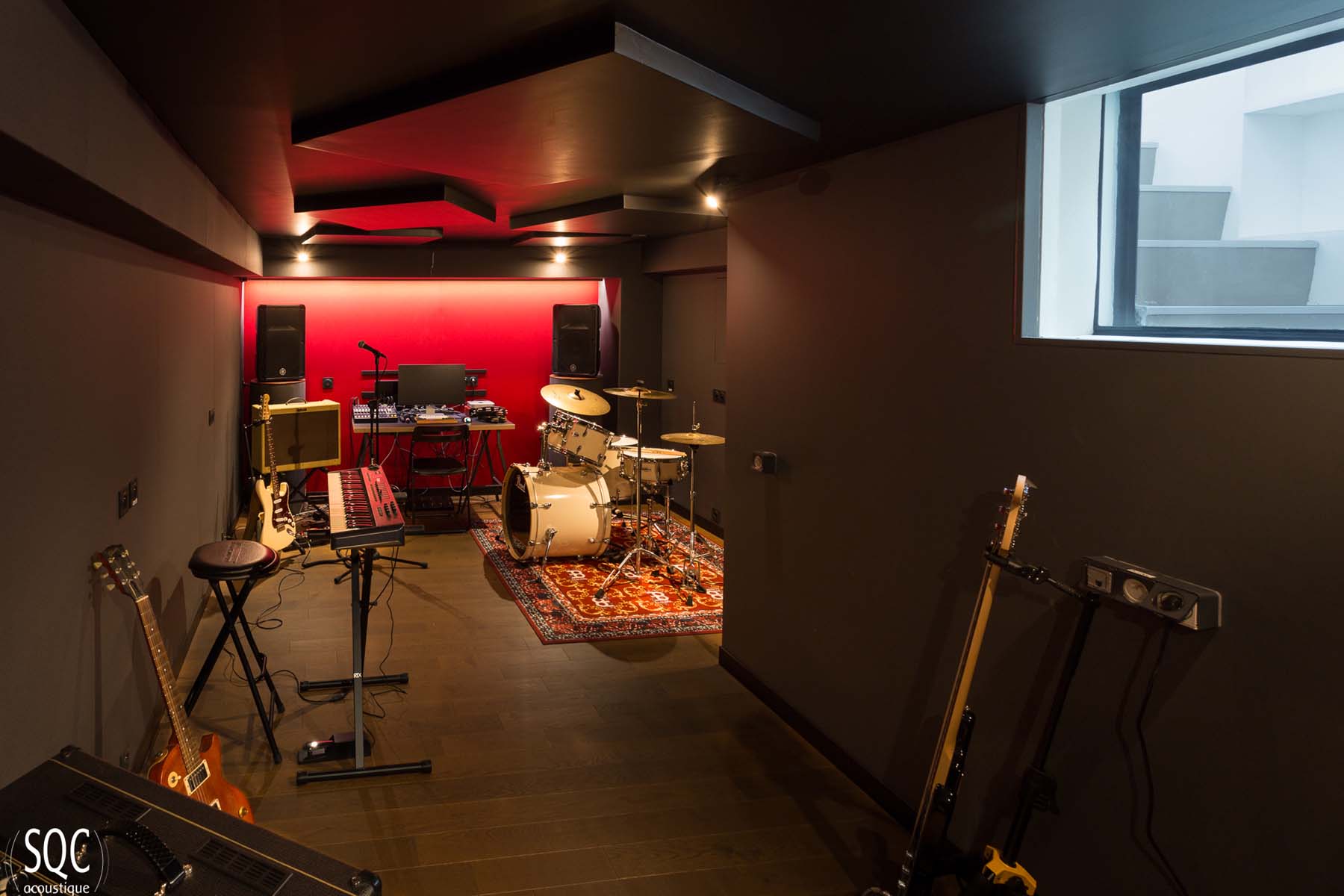

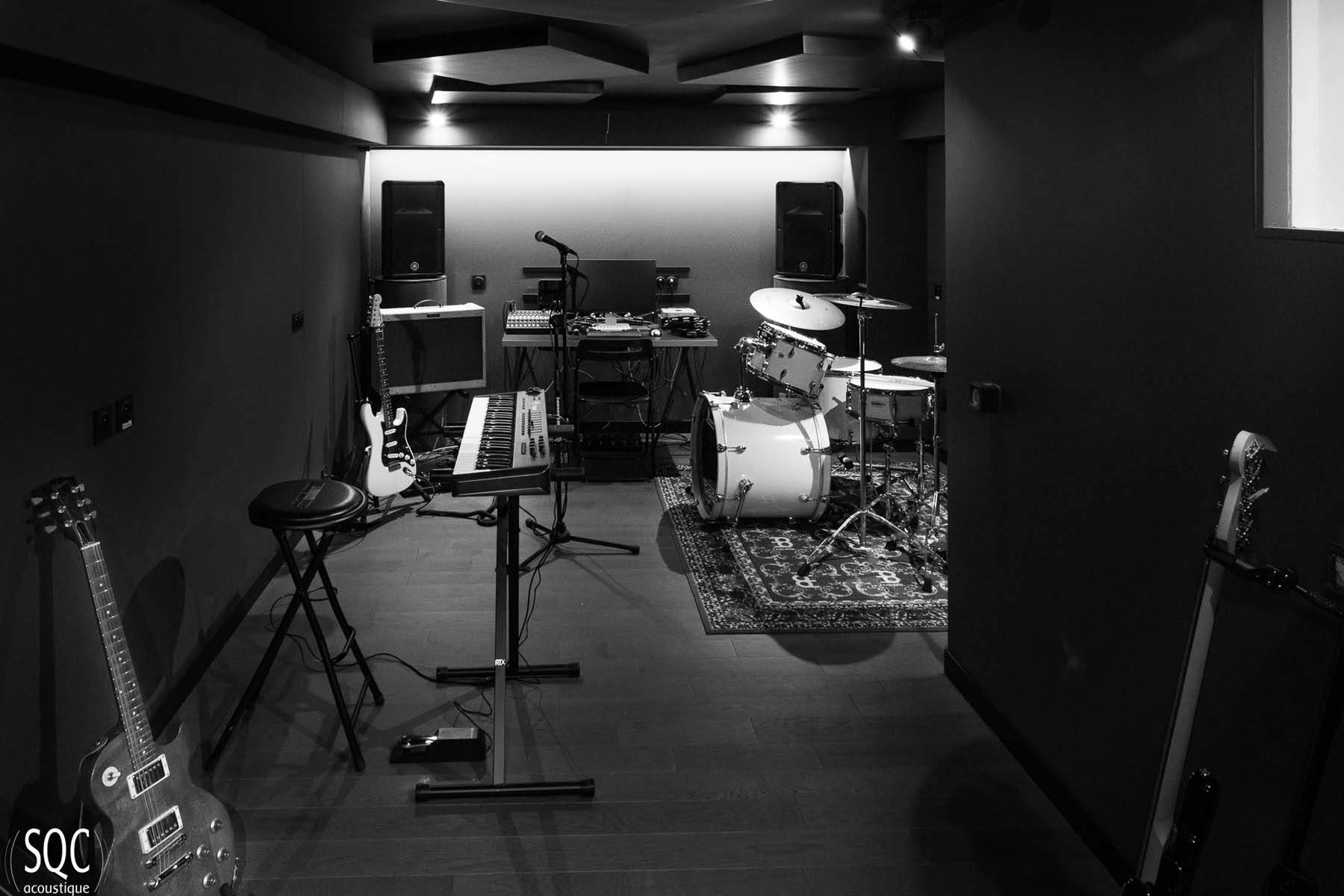

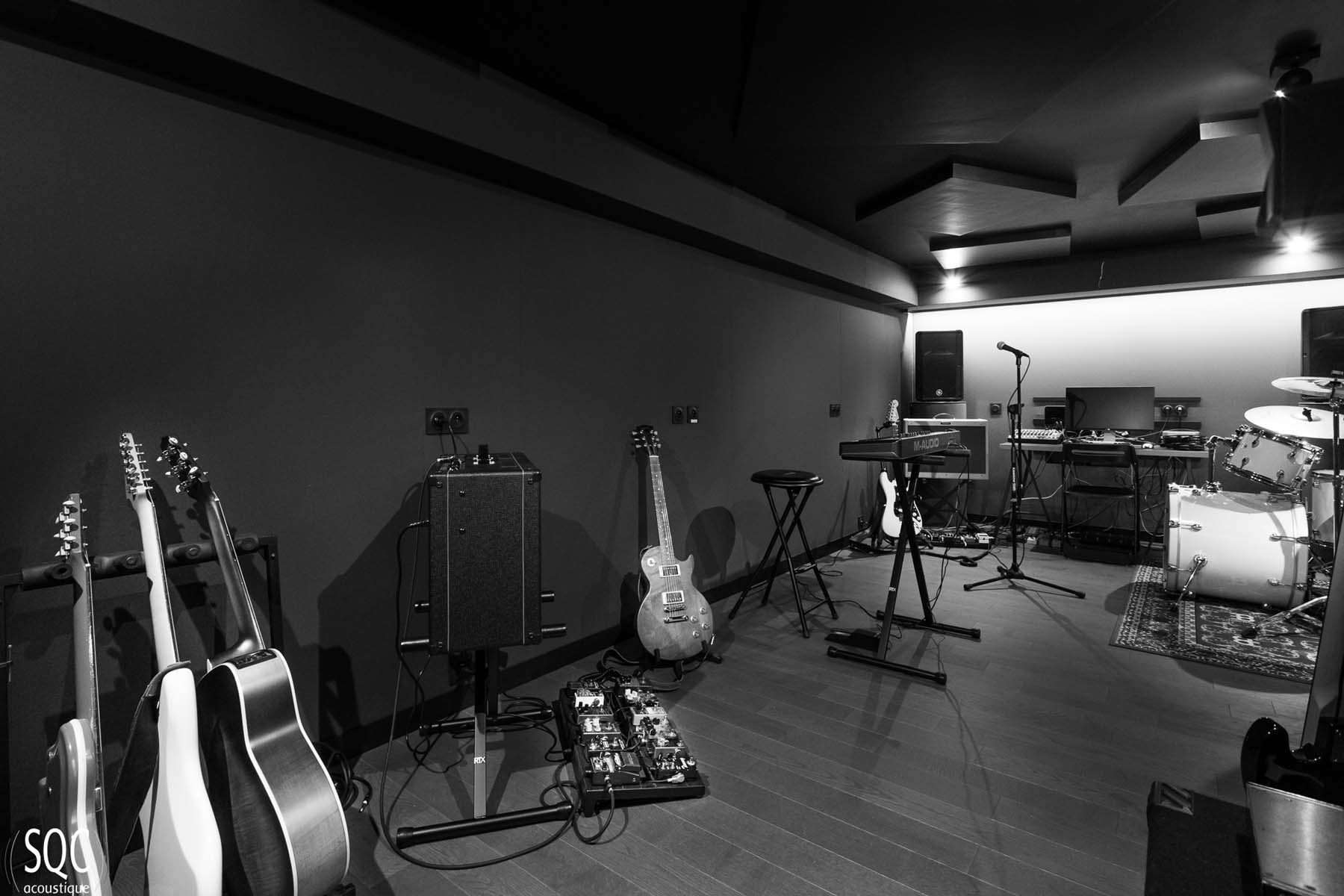

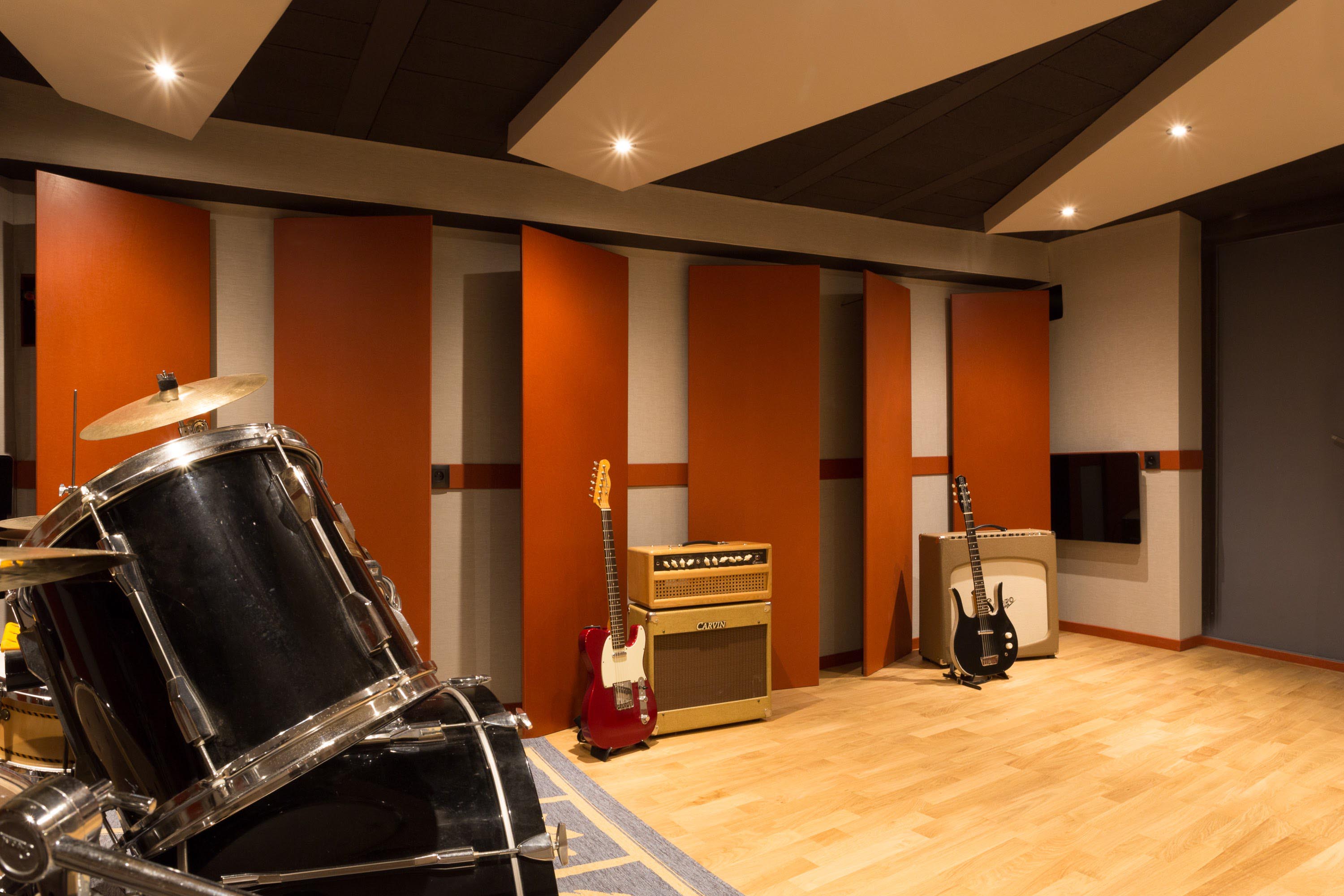

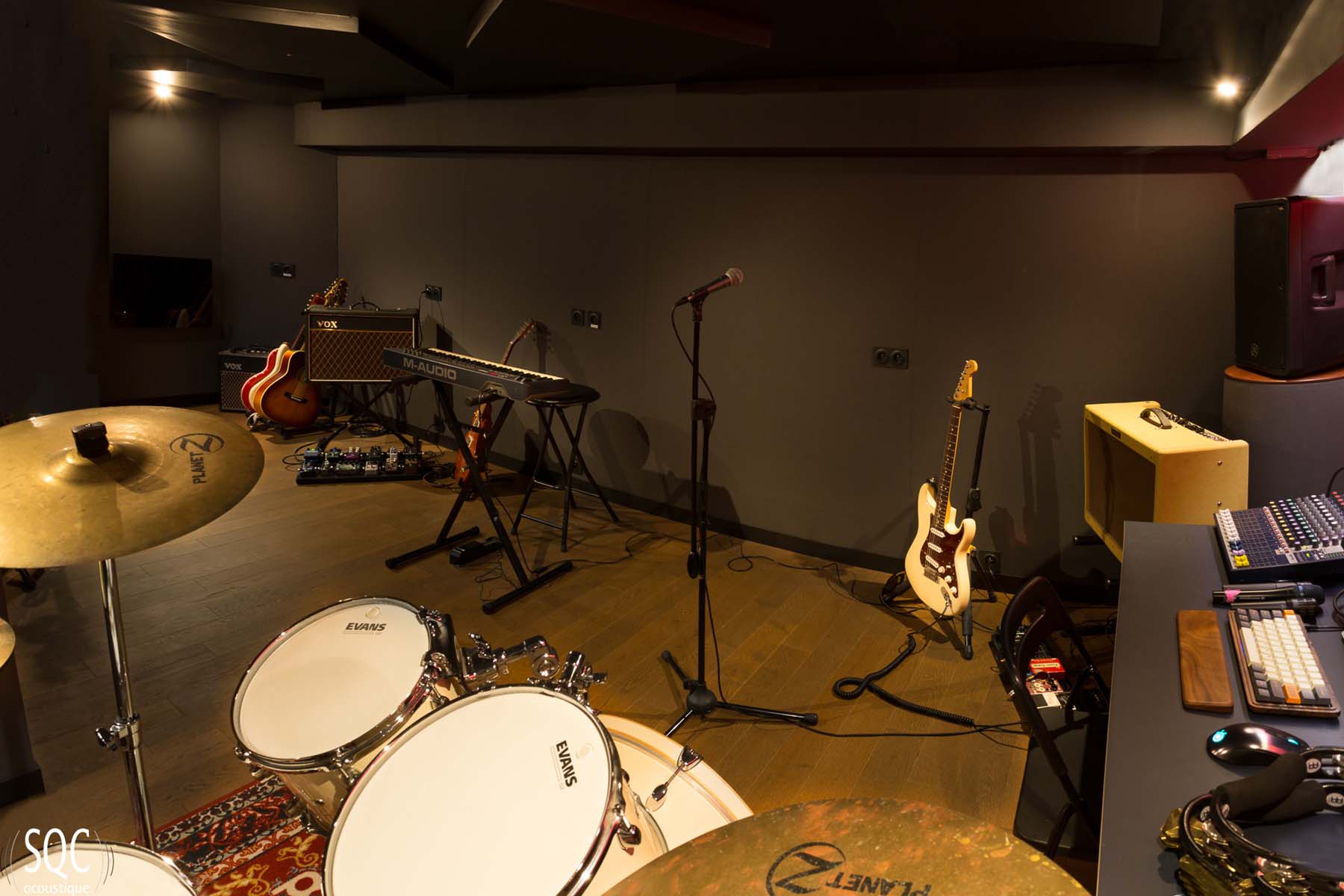

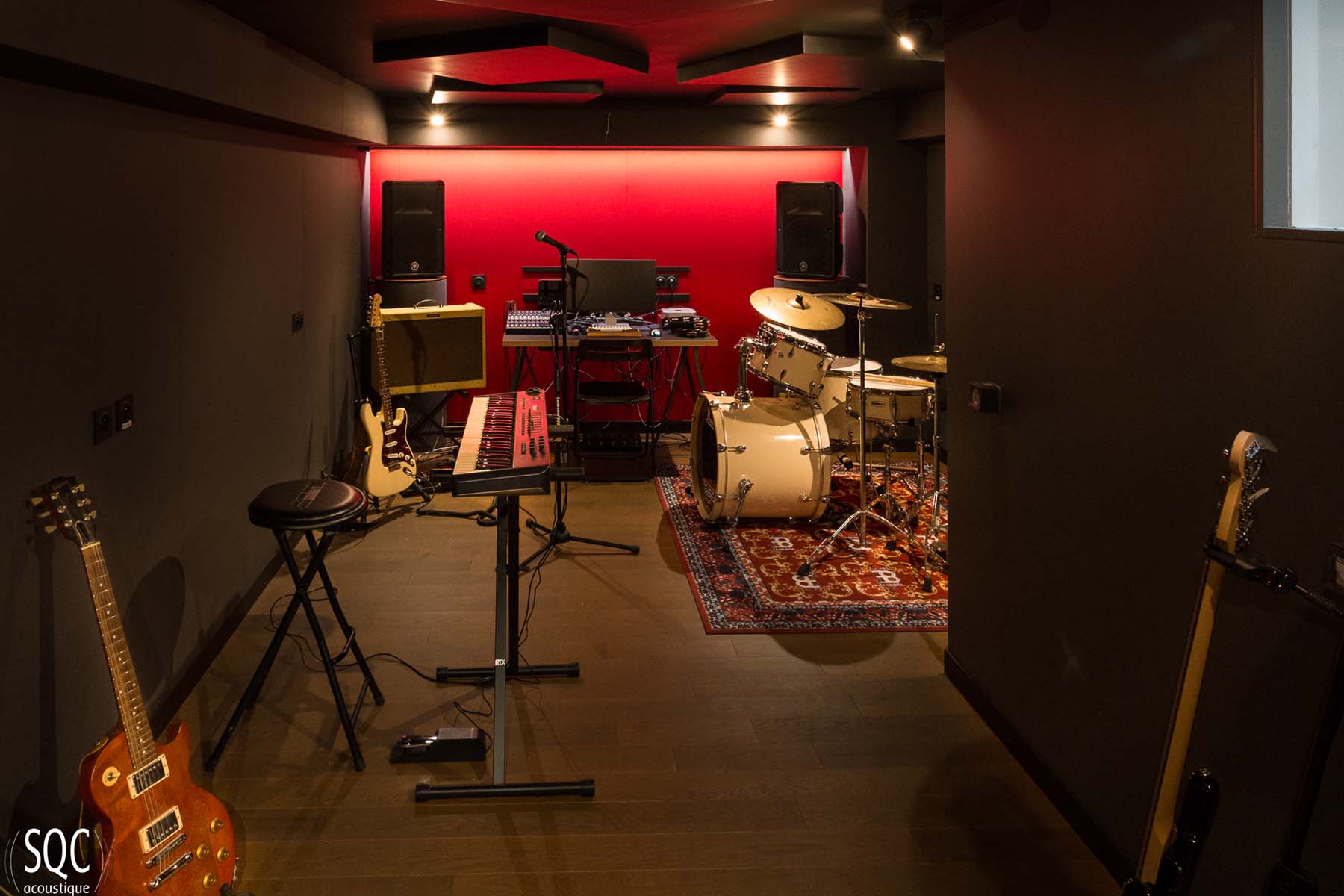

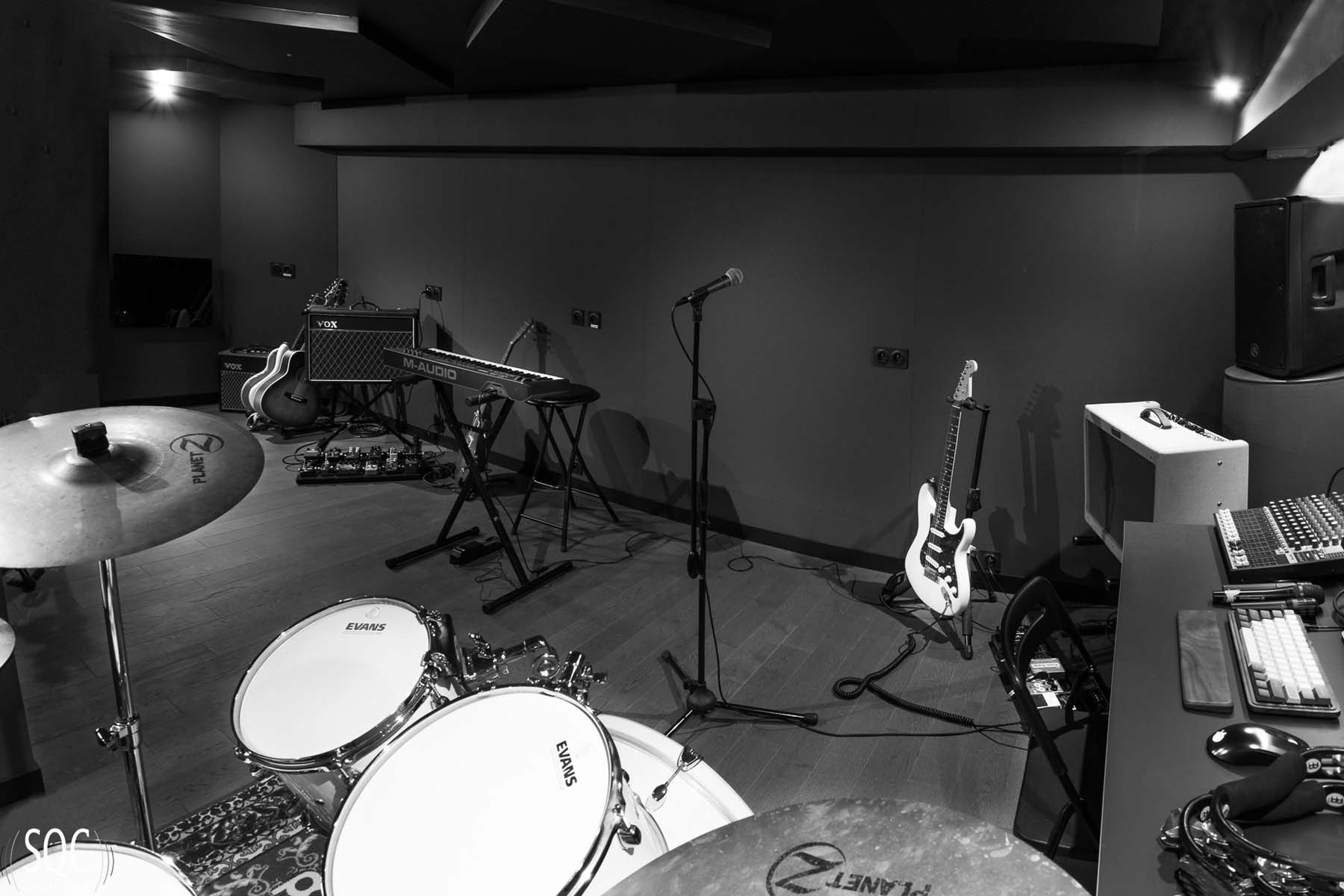

2019 - Paris - Studio de répétition

Projet dans un immeuble parisien résidentiel dans un quartier calme. Transformation de la réserve en sous-sol d'un ancien magasin en studio de répétition pour formation rock avec basse / batterie / guitares / clavier / chant. Etude d'isolement et de traitement acoustique. Réalisation complète.

Objectif : usage du local de répétition à 105 dB(A) sans nuisances sonores dans le voisinage.

Préconisations et suivi du chantier de travaux préparatoires : escalier d'accès, décaissement 33 cm pour atteindre une hauteur sous plafond finale confortable, pose d'une chape flottante désolidarisée, coffrage des canalisations non déplacables, trappes, pose d'une porte acoustique Rw=46 dB, châssis vitrés isolants.

A l'issue des travaux préparatoires : mesures d'isolement acoustique en différents points du voisinage, préconisations d'isolement en fonction du résultat des mesures.

Construction d'une structure désolidarisée de type "boite dans la boite" sur chape flottante. Ventilation insonorisée. Traitement acoustique mural masqué par toile tendue PolyGL270. Plusieurs "Bass trap" sur mesure. Eléments absorbants / diffractants au plafond. Incorporation des appareillages électriques et des gaines de ventilation. Plancher en chêne massif.

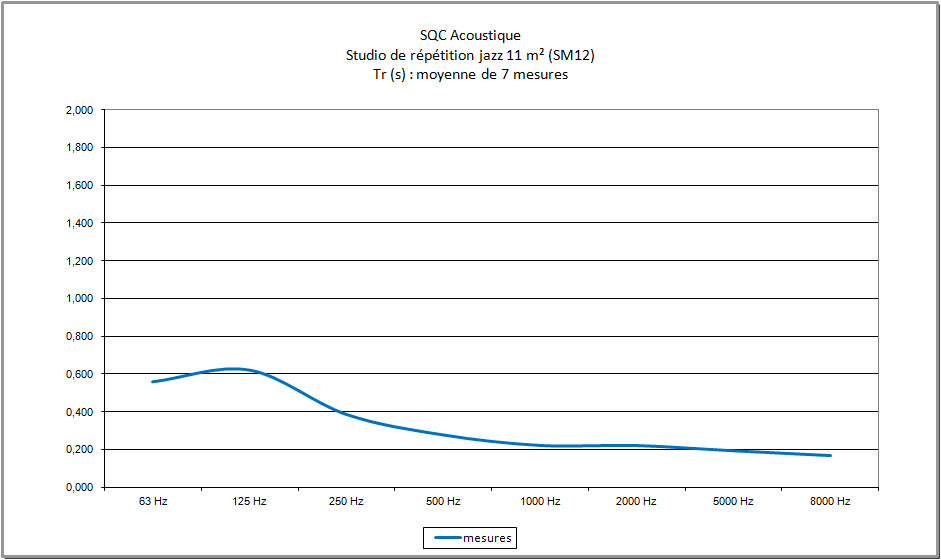

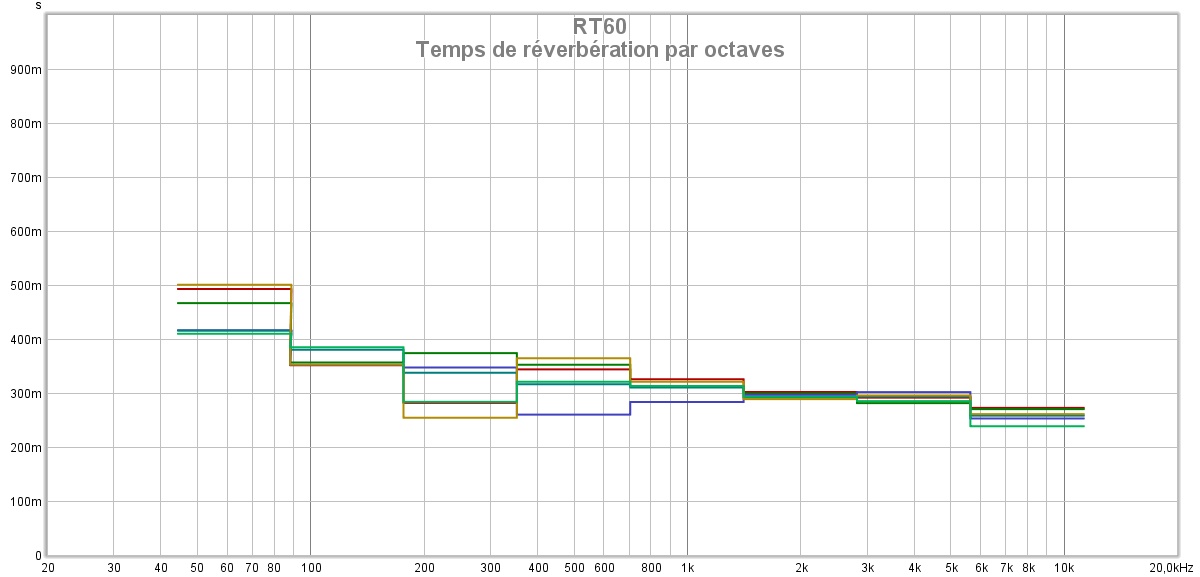

Objectif atteint : aucune plainte de voisinage. Temps de réverbération autour de 0,3s.

Plus de détails sur les études acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

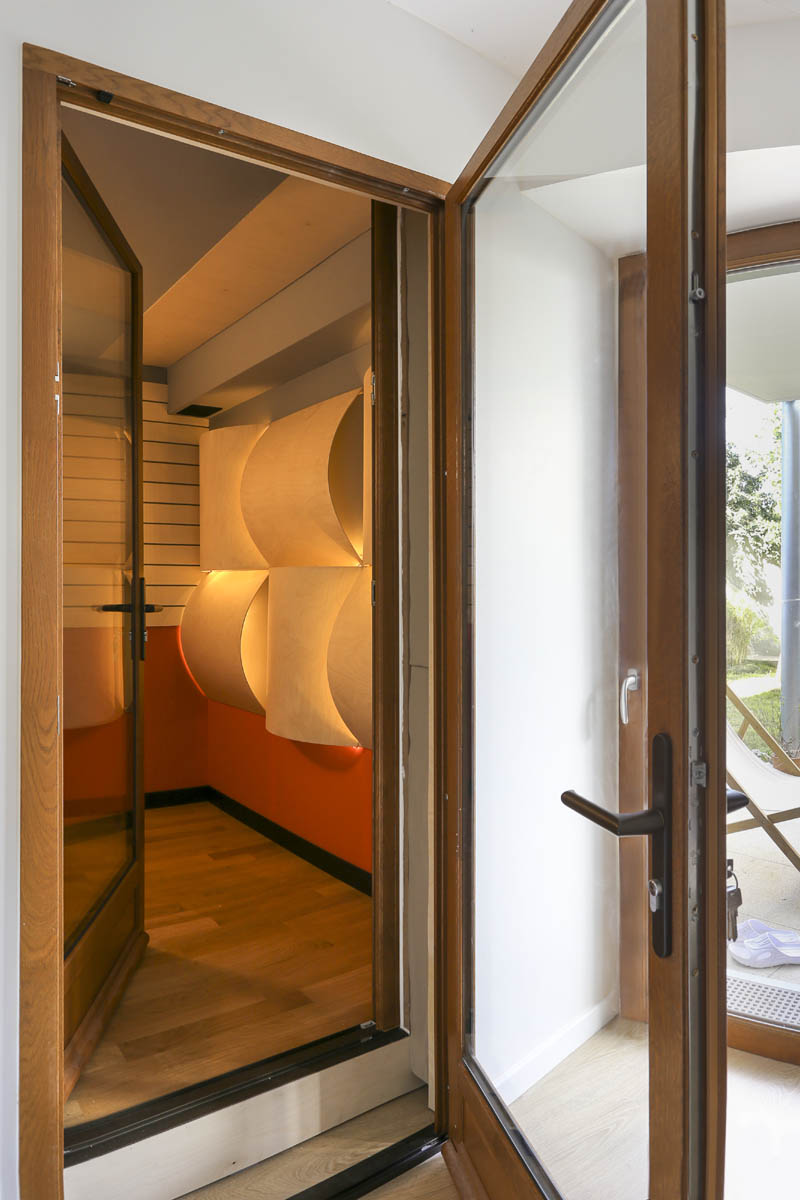

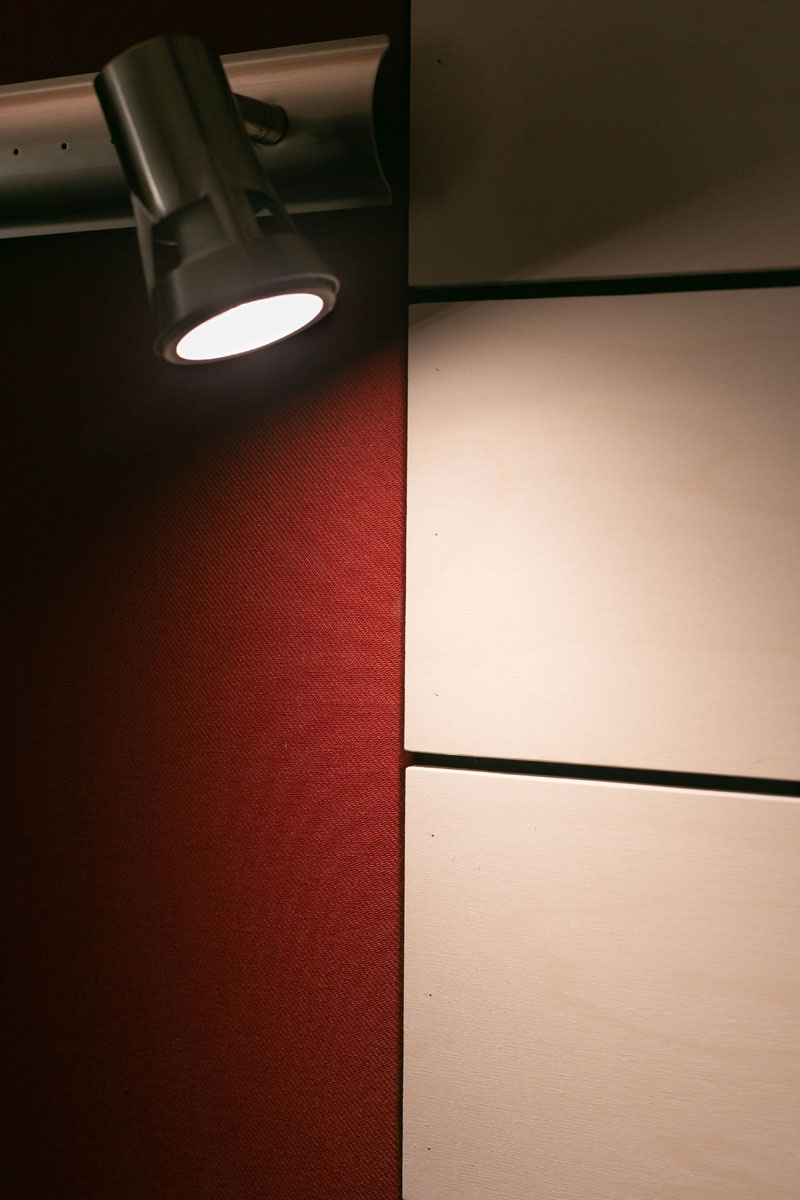

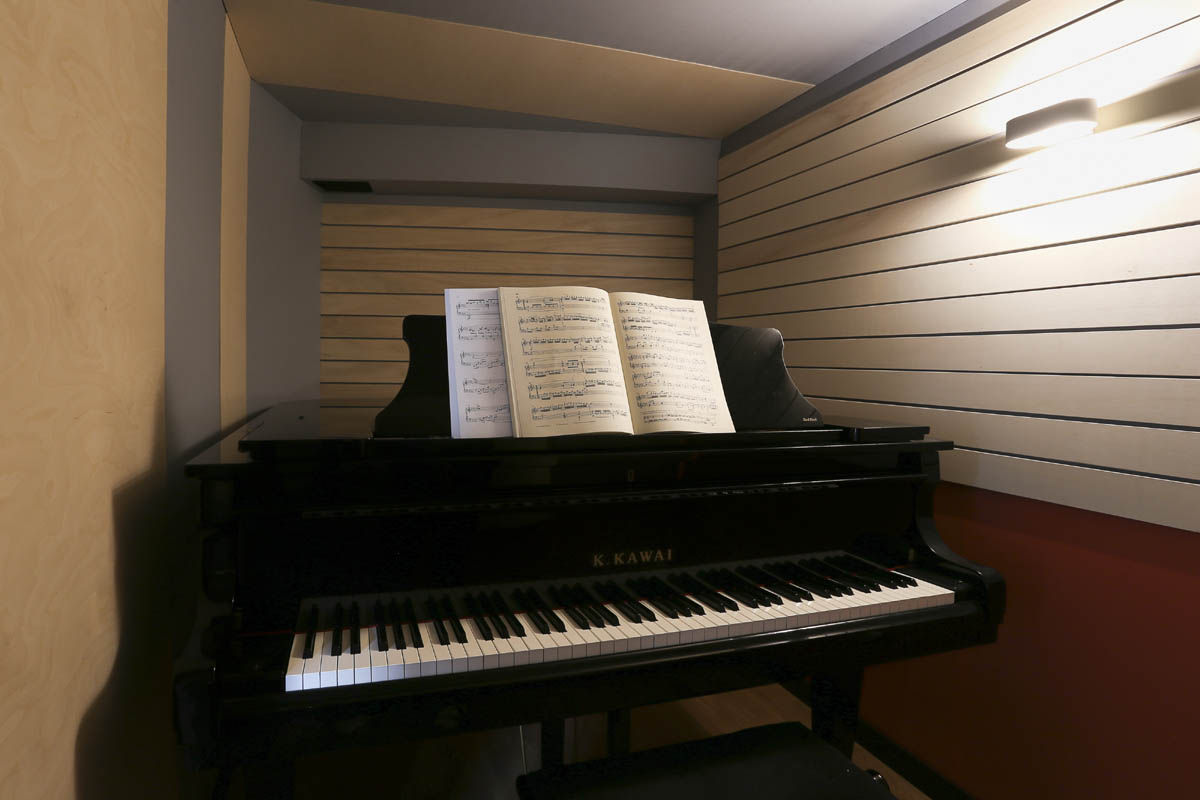

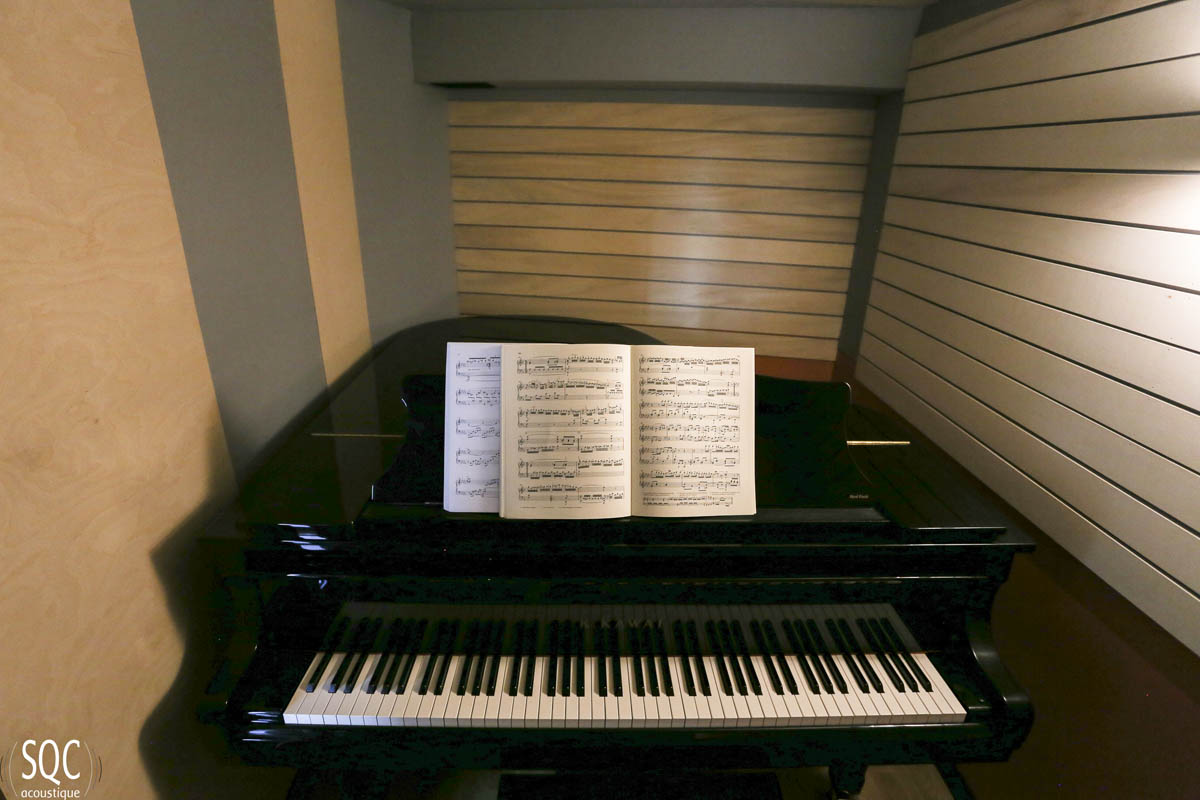

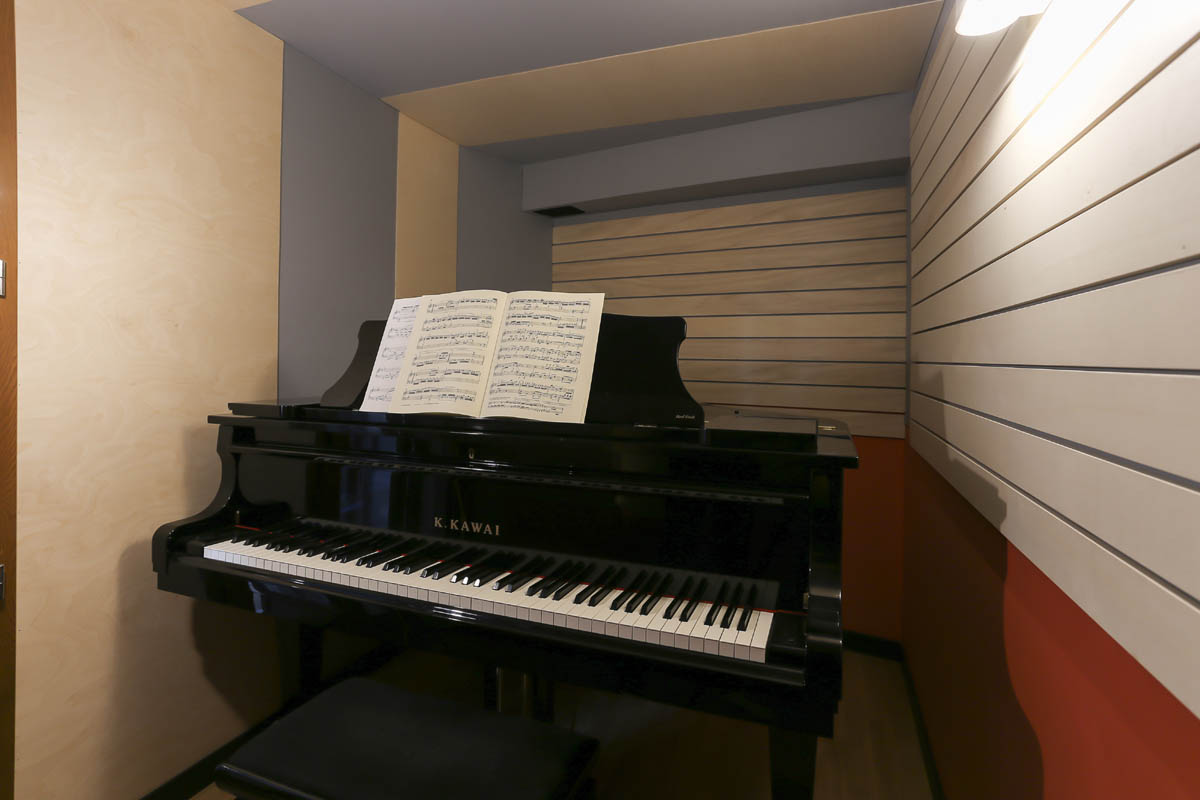

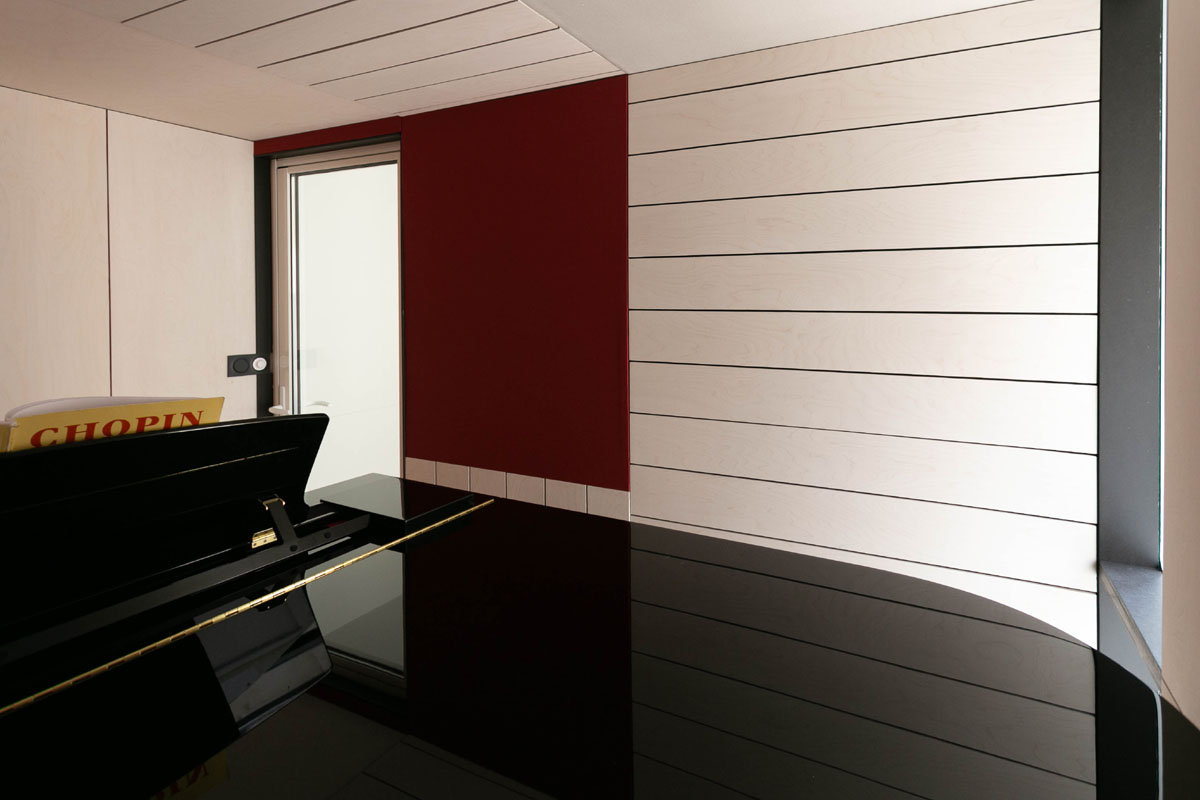

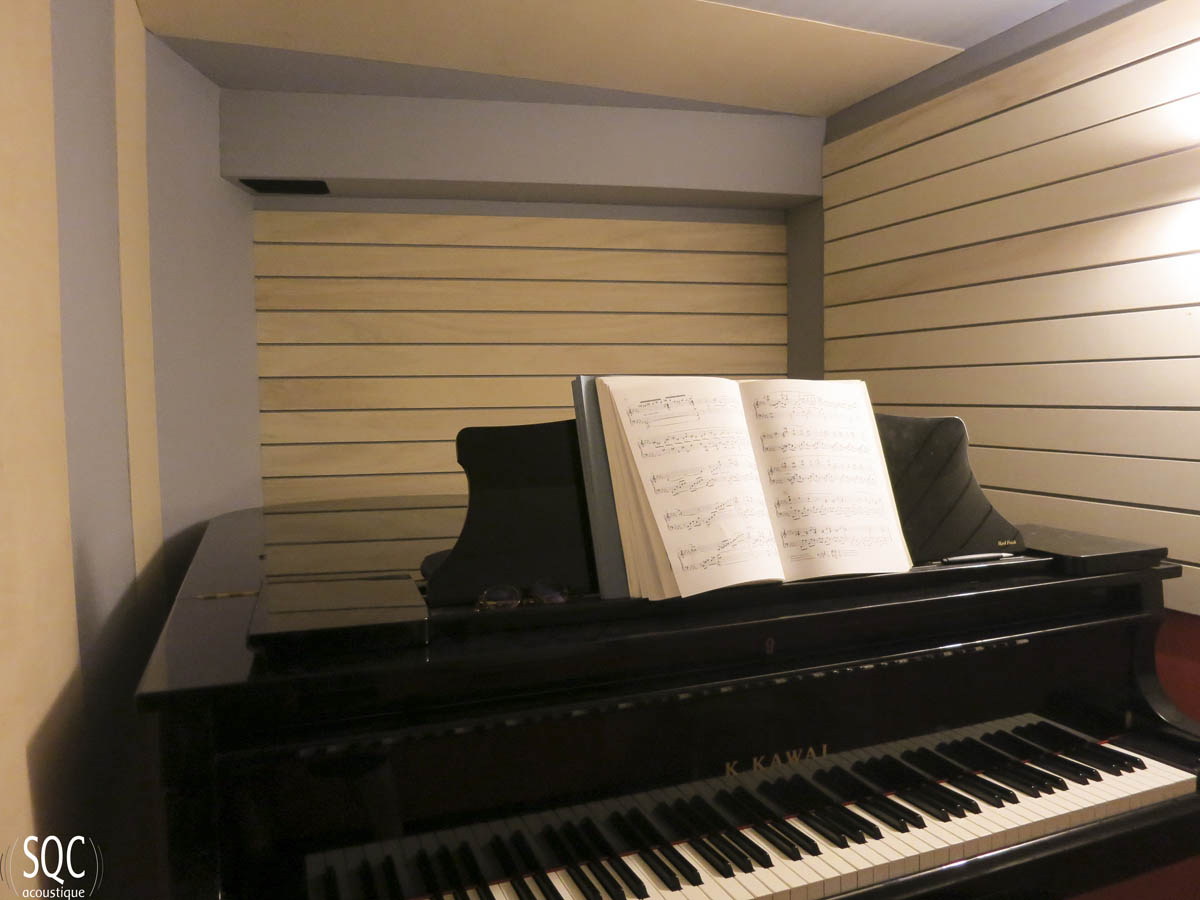

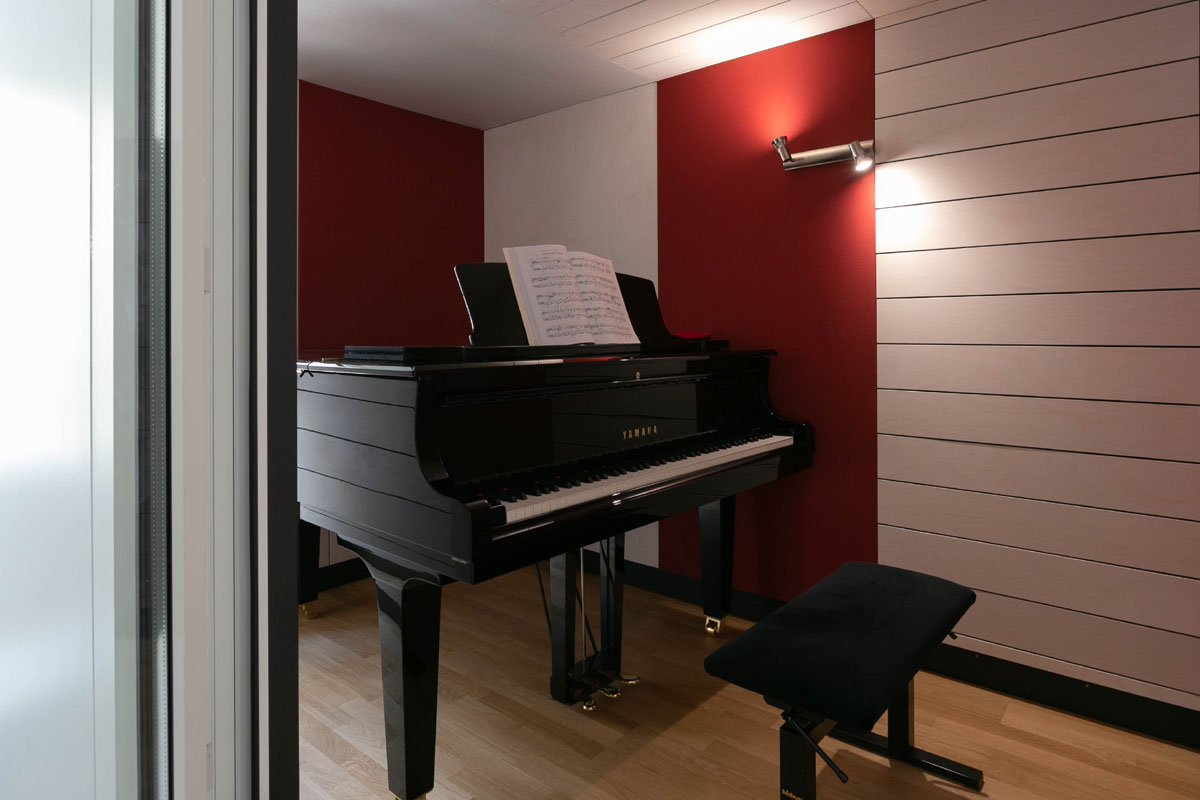

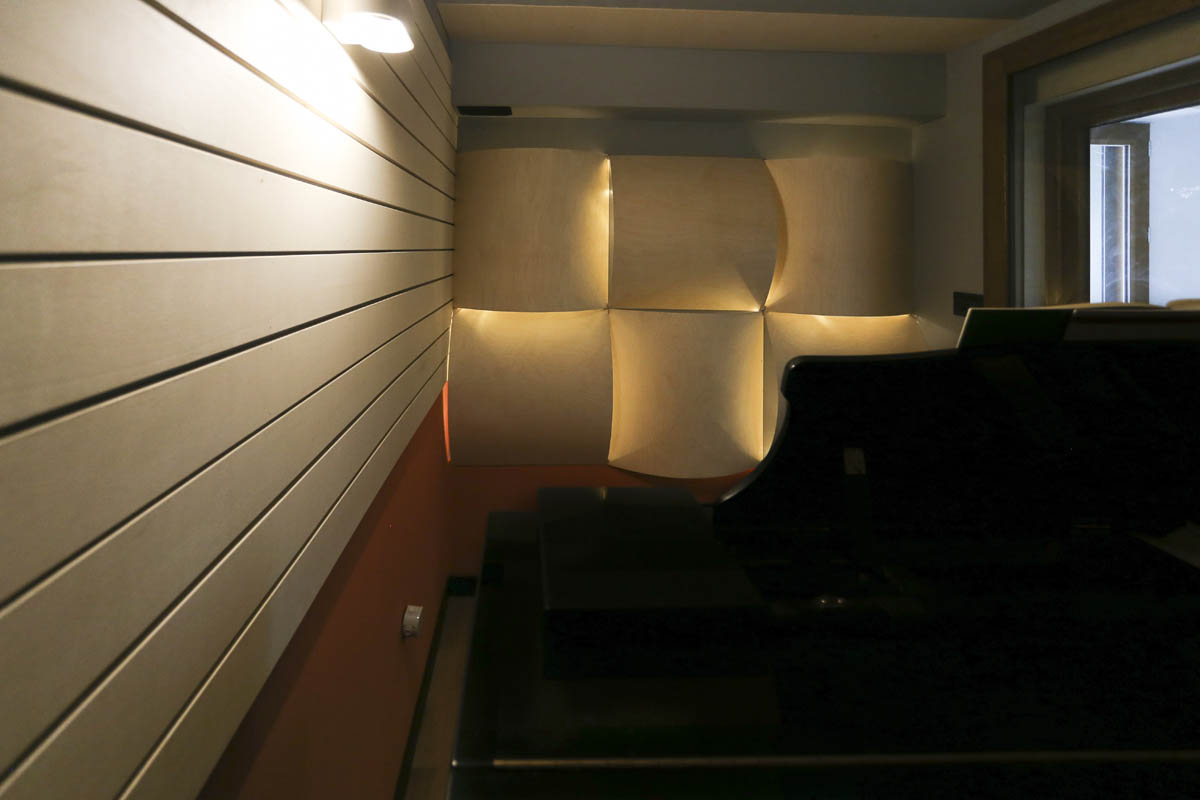

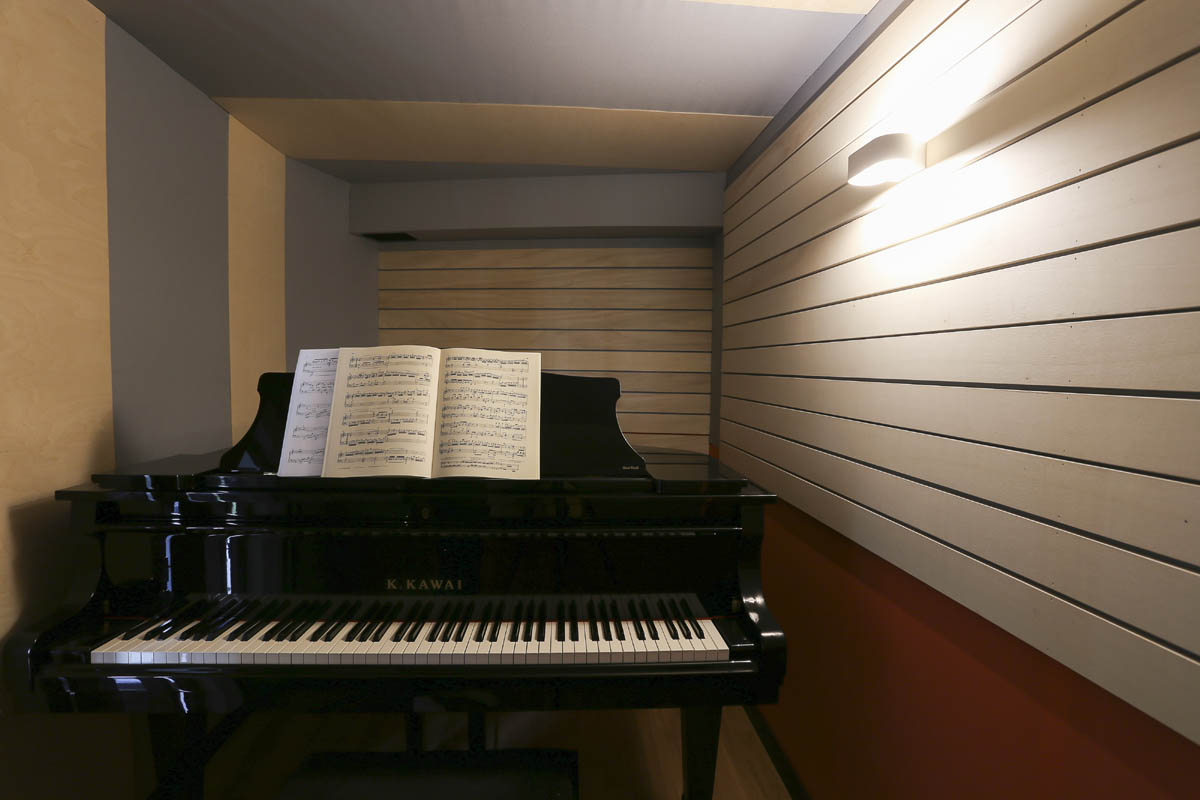

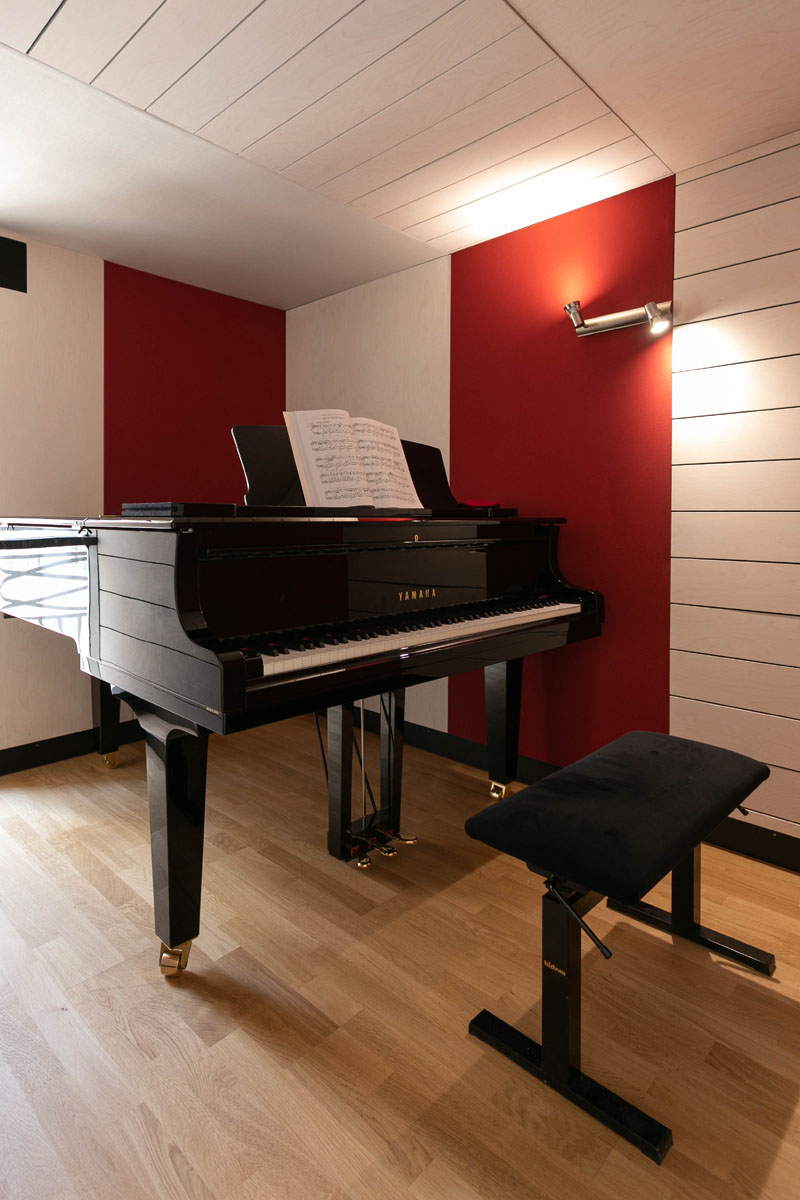

2019 - Cabine sur-mesure QuietBox1Pd pour piano

Cabine préfabriquée en atelier, démontable. Usage : piano à queue.

Cabine préfabriquée en atelier, sur mesure, insonorisée et désolidarisée du sol. Surface intérieure 6,5 m². Sol, plafond et cloisons en fibre de bois compressée et complexe acoustique. Isolement Rw 44 dB. Conception désolidarisée et amortie. Épaisseur cloisons et plafond 117 mm. Épaisseur sol 150 mm. Une porte double vitrage acoustique. Traitement acoustique à base de feutre de coton, lattes et panneaux de bouleau, tissu tendu non feu M1. Acoustique spécifique pour le piano à queue. Eclairage par applique LED. Montage, habillage et finitions sur site. Ventilation insonorisée

Plus de détails sur les cabines acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

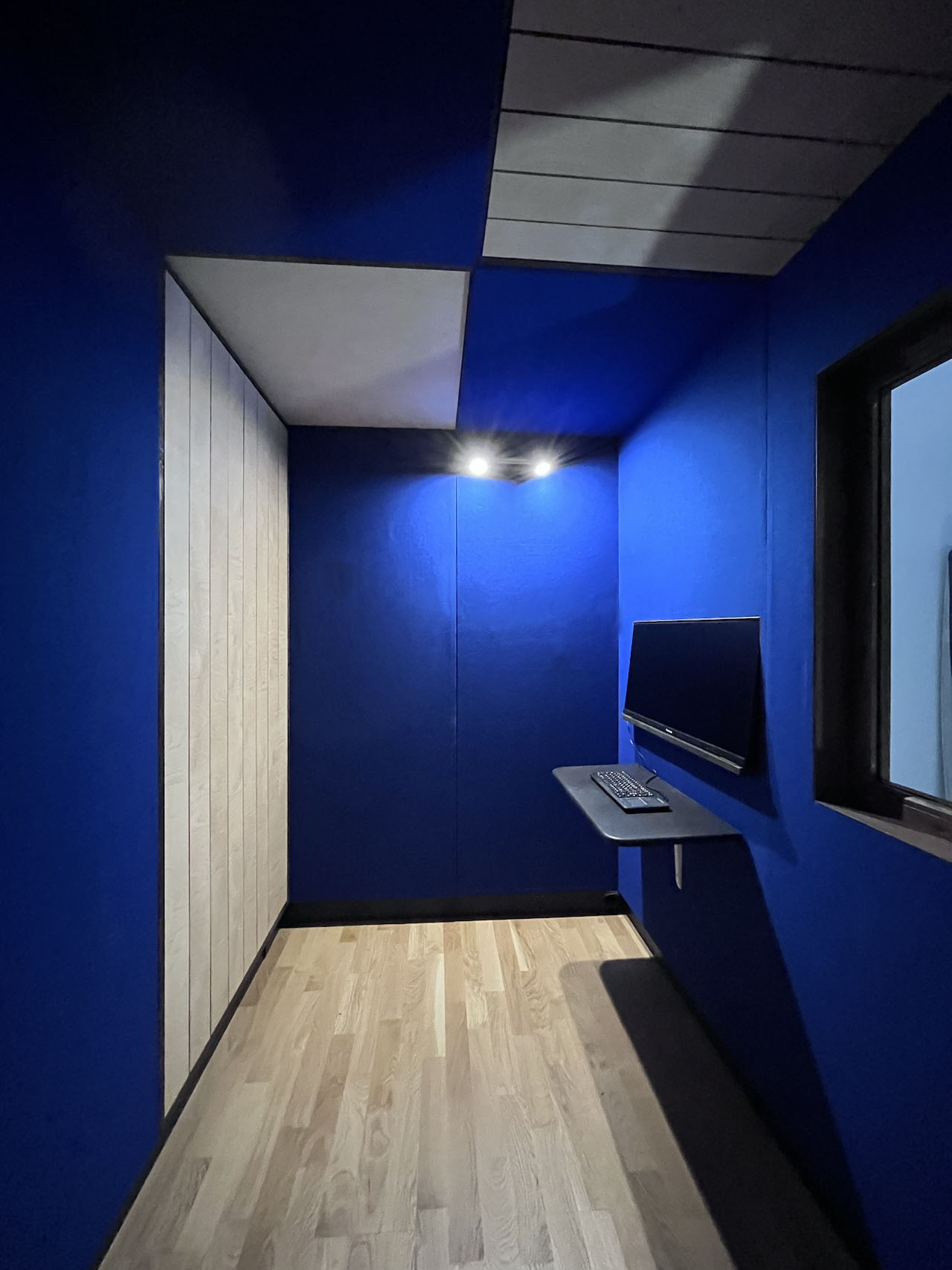

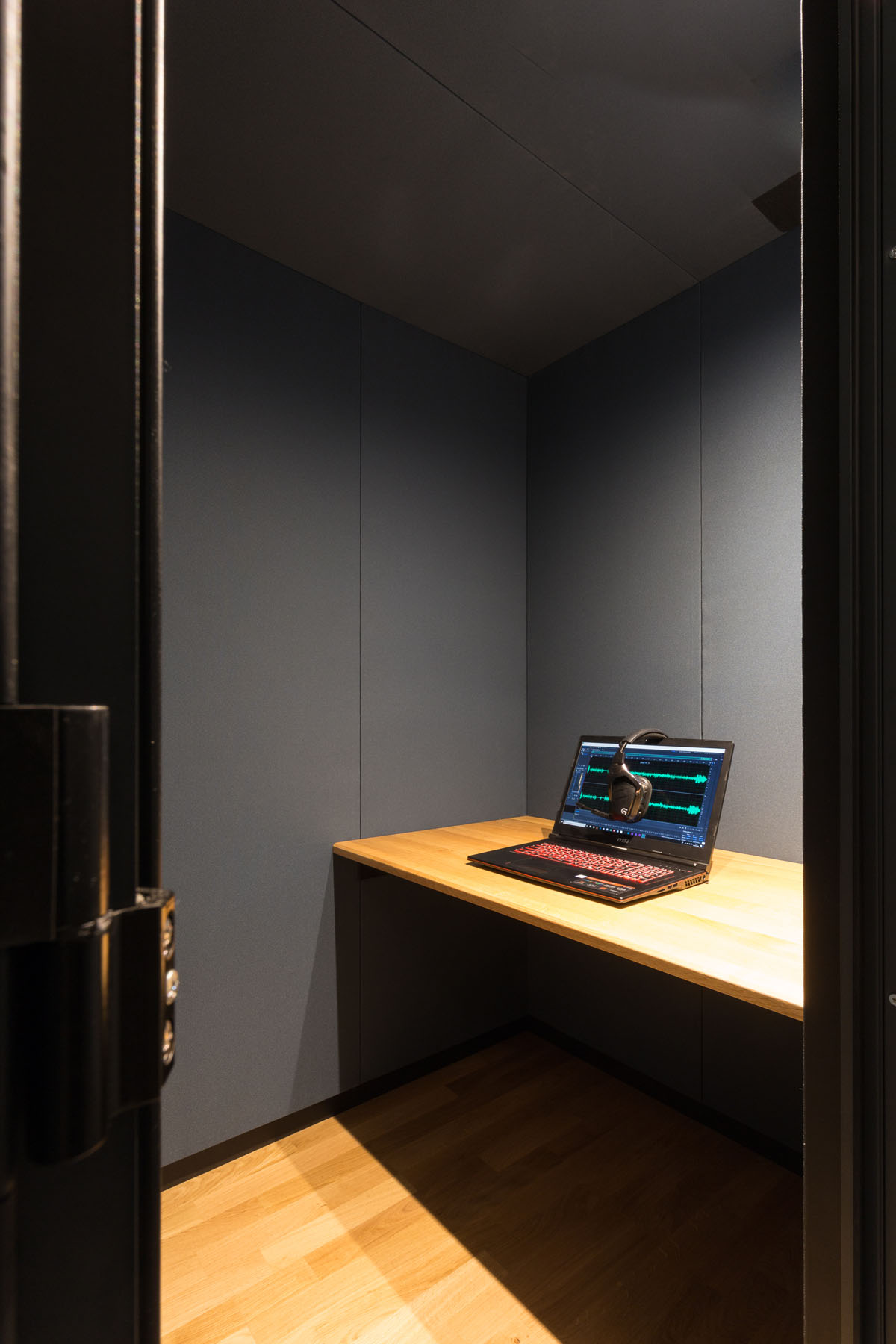

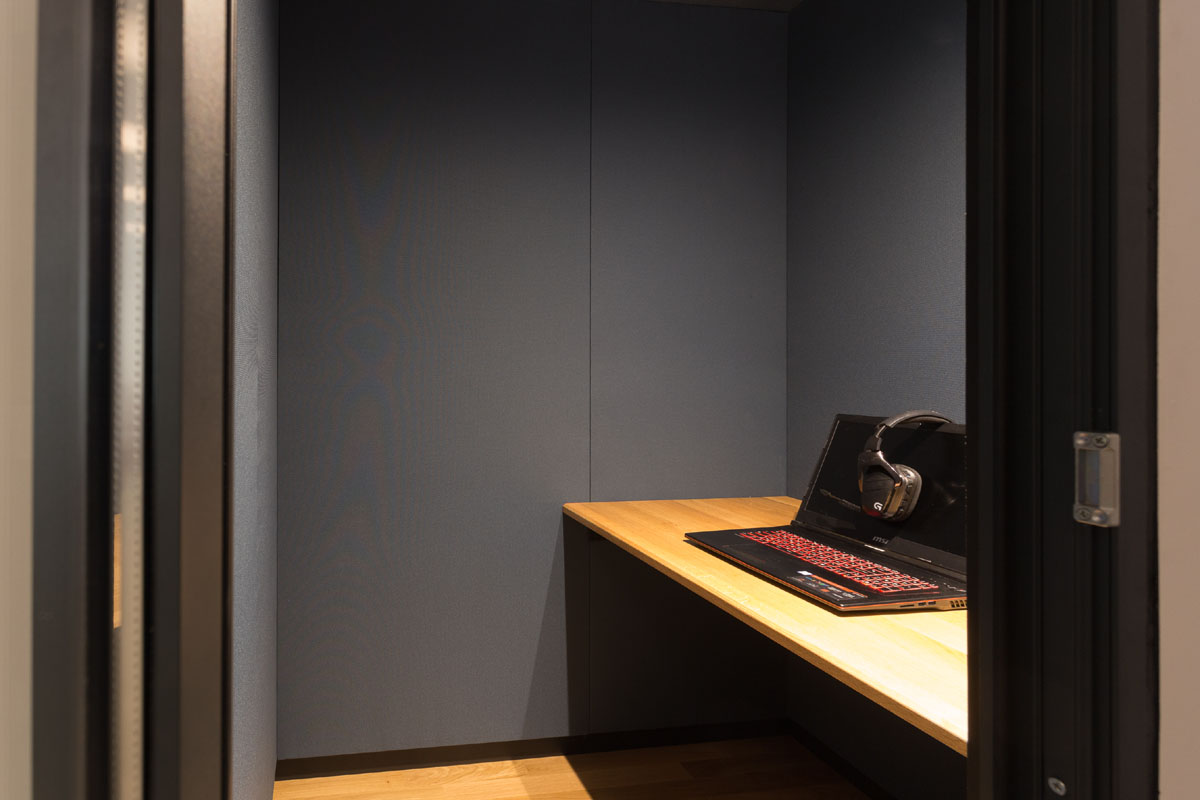

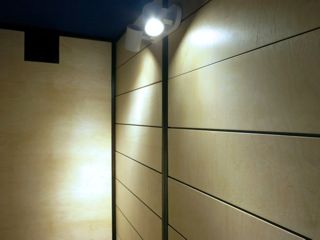

2019 - Cabine sur-mesure vocale QuietBox1Pd

Cabine préfabriquée en atelier, démontable. Usage voix parlée et montage vidéo.

Cabine vocale sur mesure, insonorisée et désolidarisée du sol. Surface 2,5m². Sol, plafond et cloisons en fibre de bois compressée et complexe acoustique. Isolement Rw 44 dB. Conception désolidarisée et amortie. Épaisseur cloisons et plafond 117 mm. Épaisseur sol 150 mm. Une porte double vitrage acoustique. Traitement acoustique à base de feutre de coton, lattes et panneaux bois exotique oukoumé, toile acoustique tendue non feu M1 City, coloris bleuet grisé. Acoustique équilibrée sans résonnances dans le bas medium : temps de réverbération < 0,2 s à partir de 250 Hz. Eclairage par plafonnier LED. 2 prises secteur. Passe-câbles insonorisé. Finition extérieure peinture trois couches, Préfabrication en atelier. Montage, habillage et finitions sur site.

Plus de détails sur les cabines acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

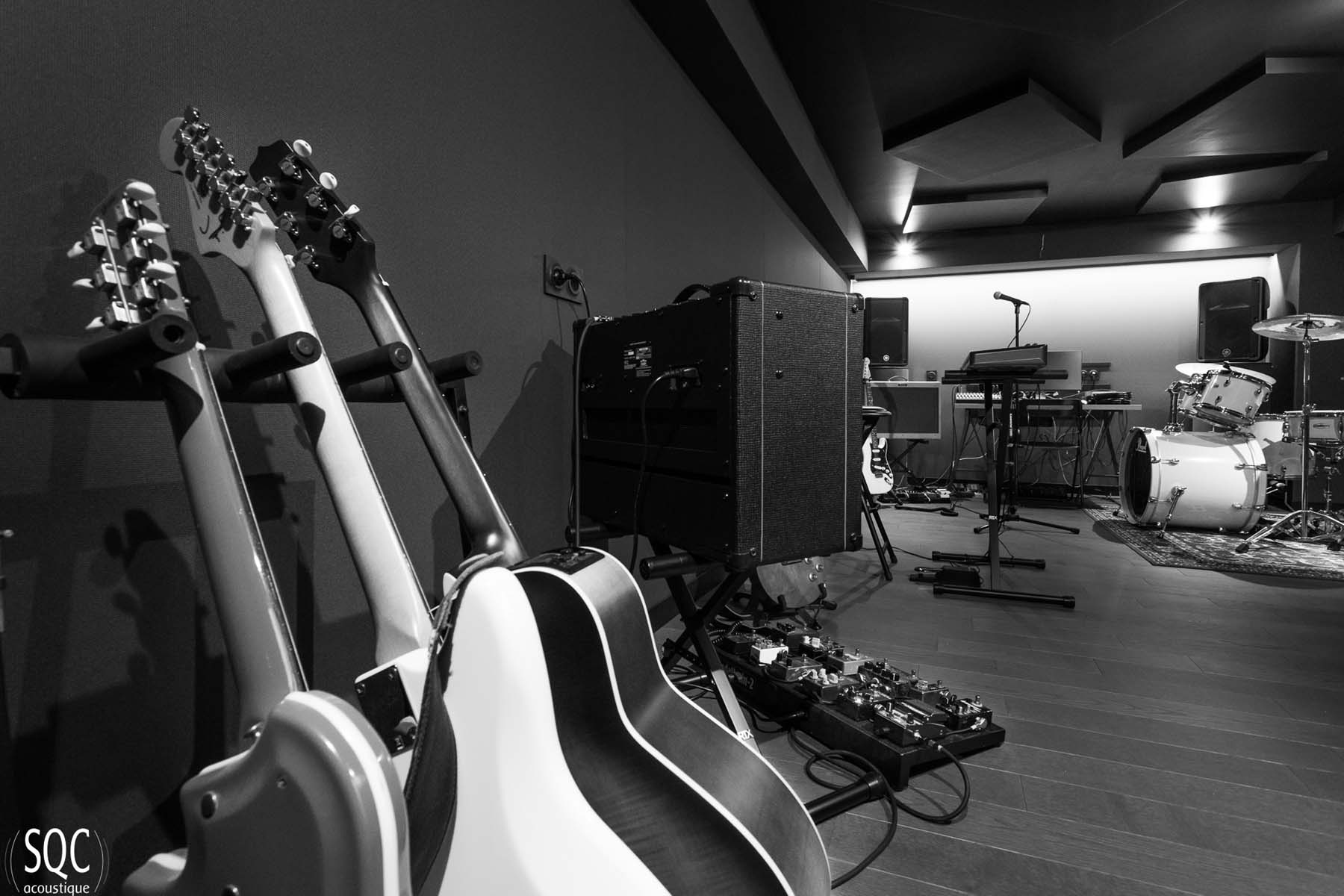

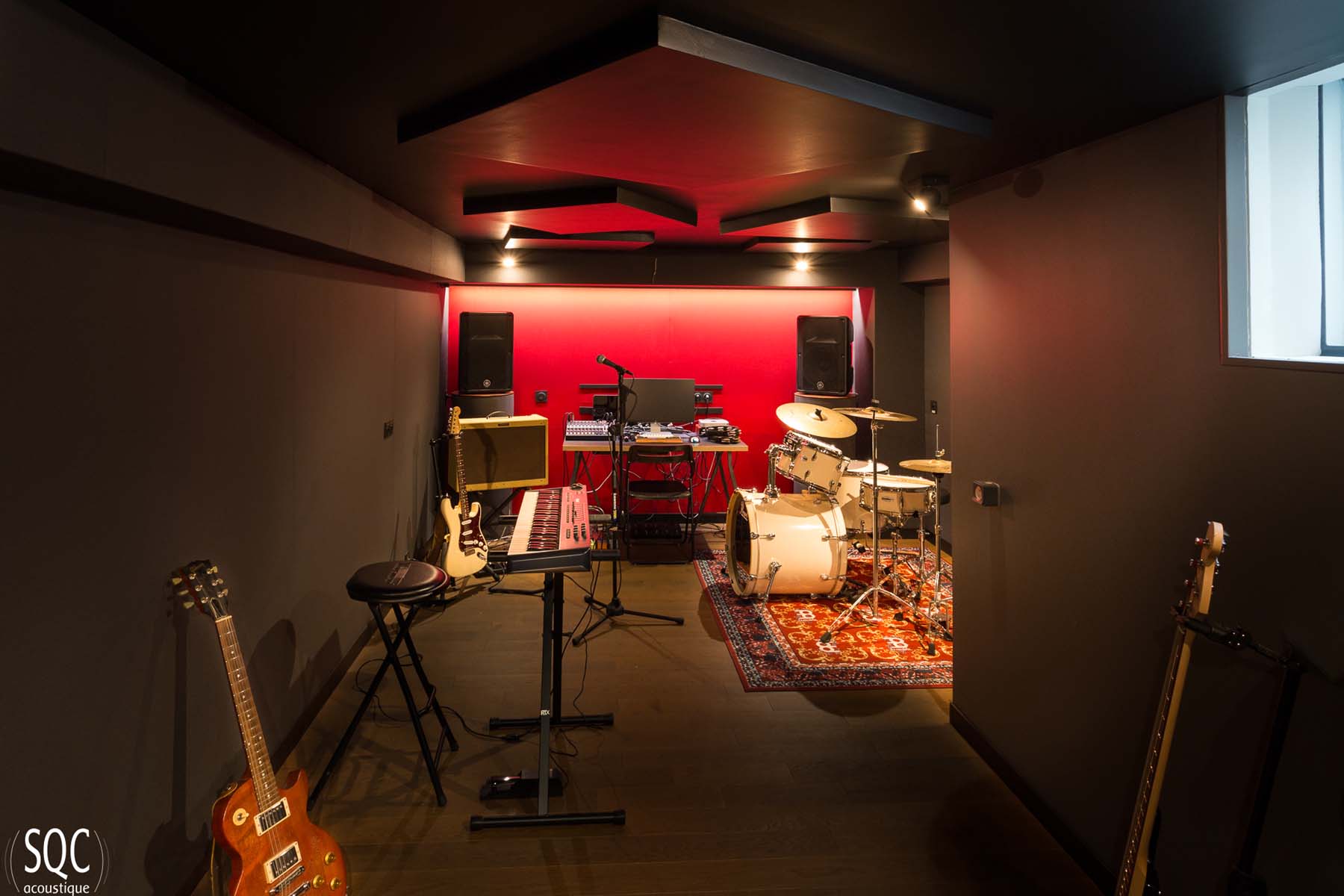

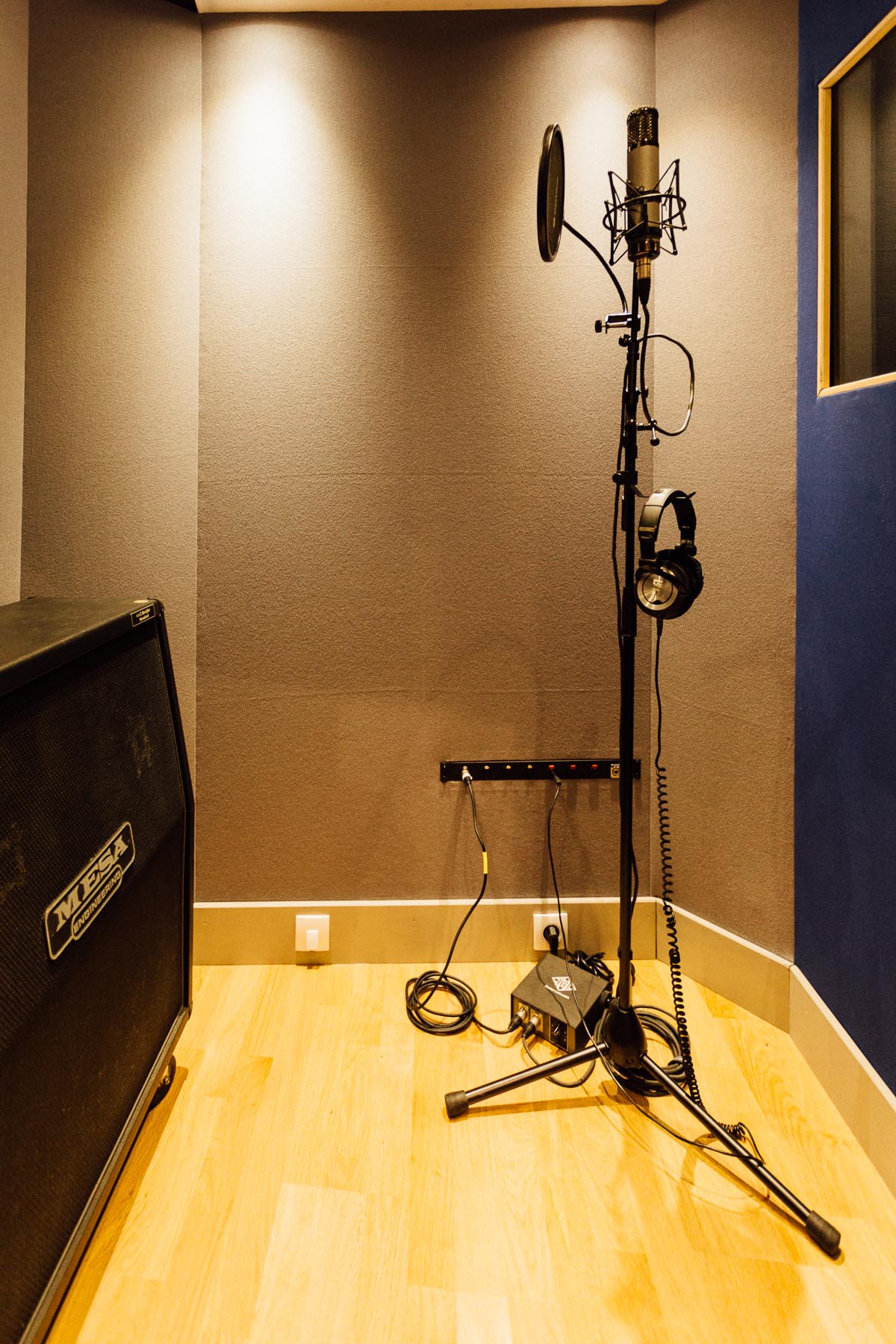

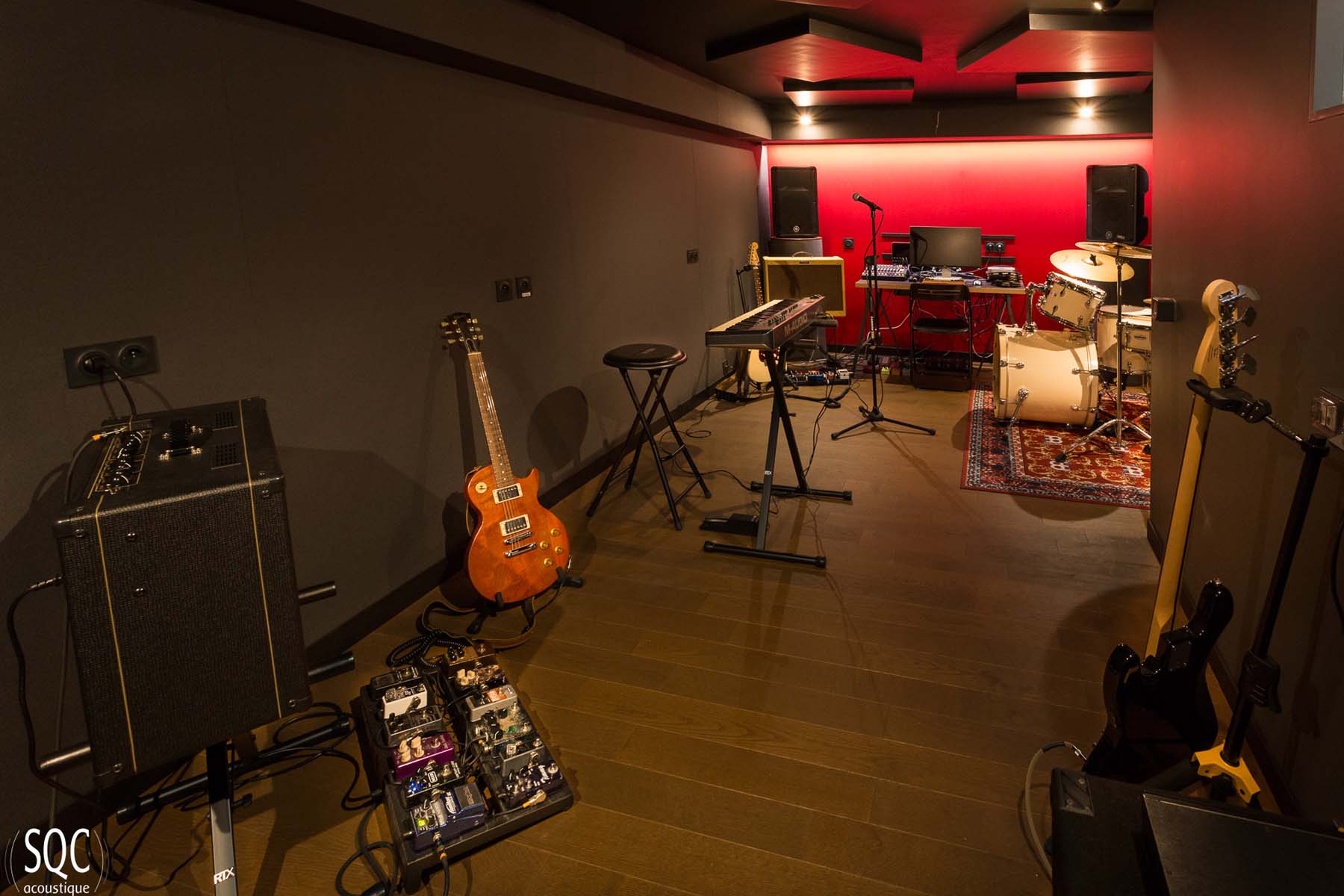

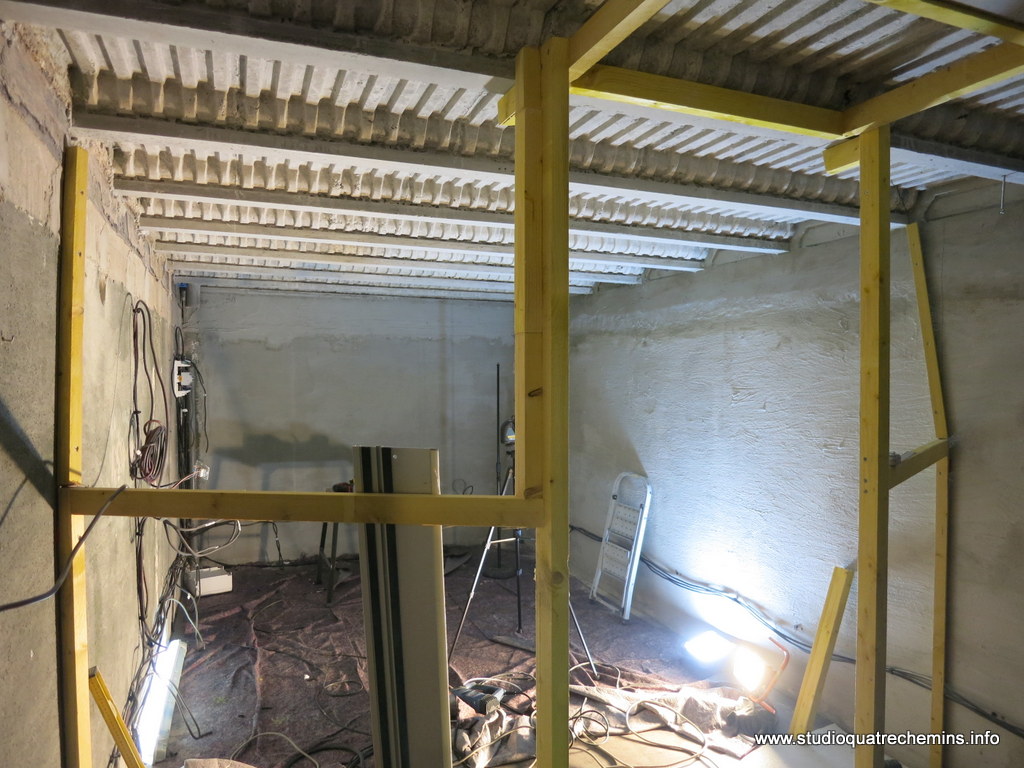

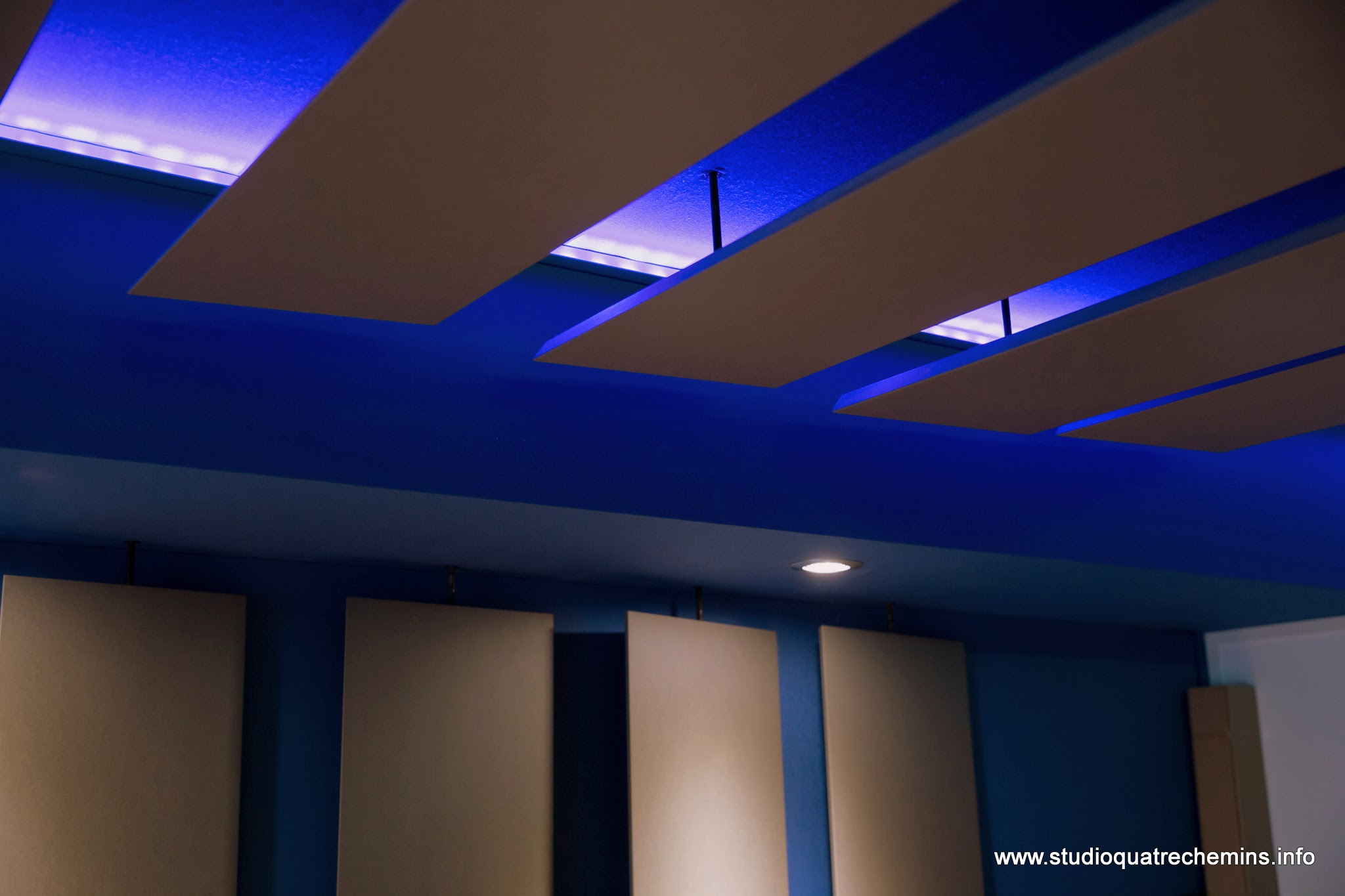

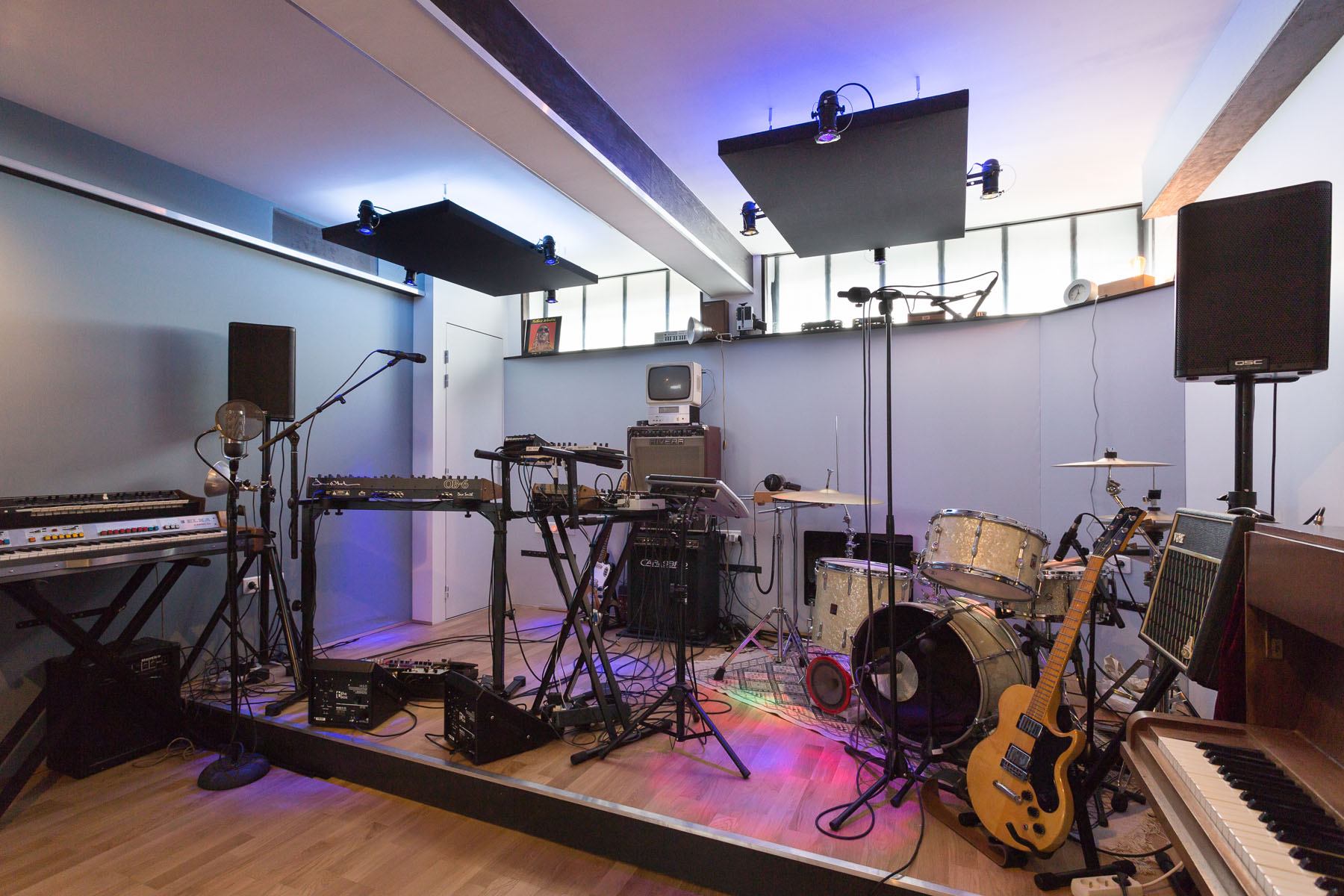

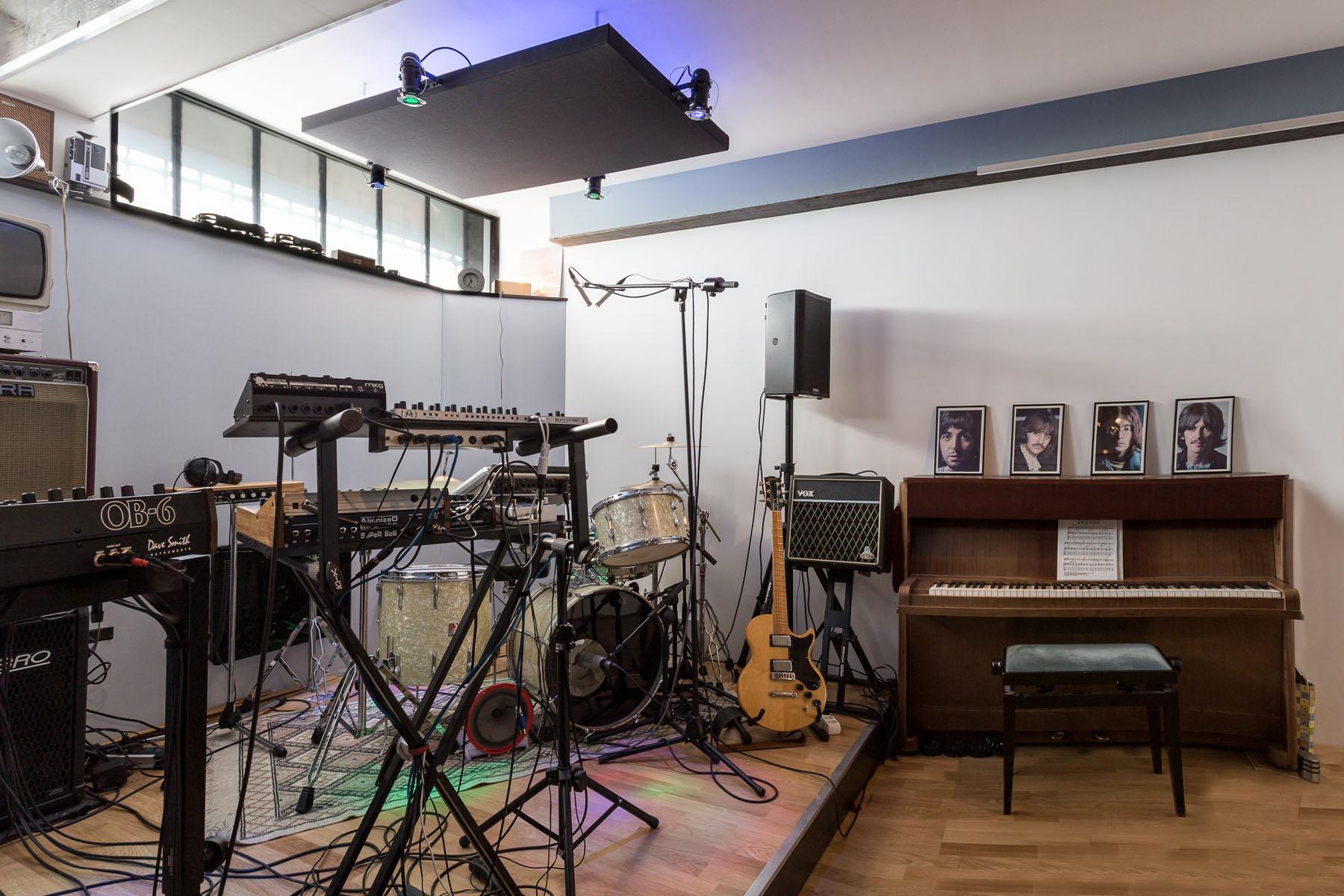

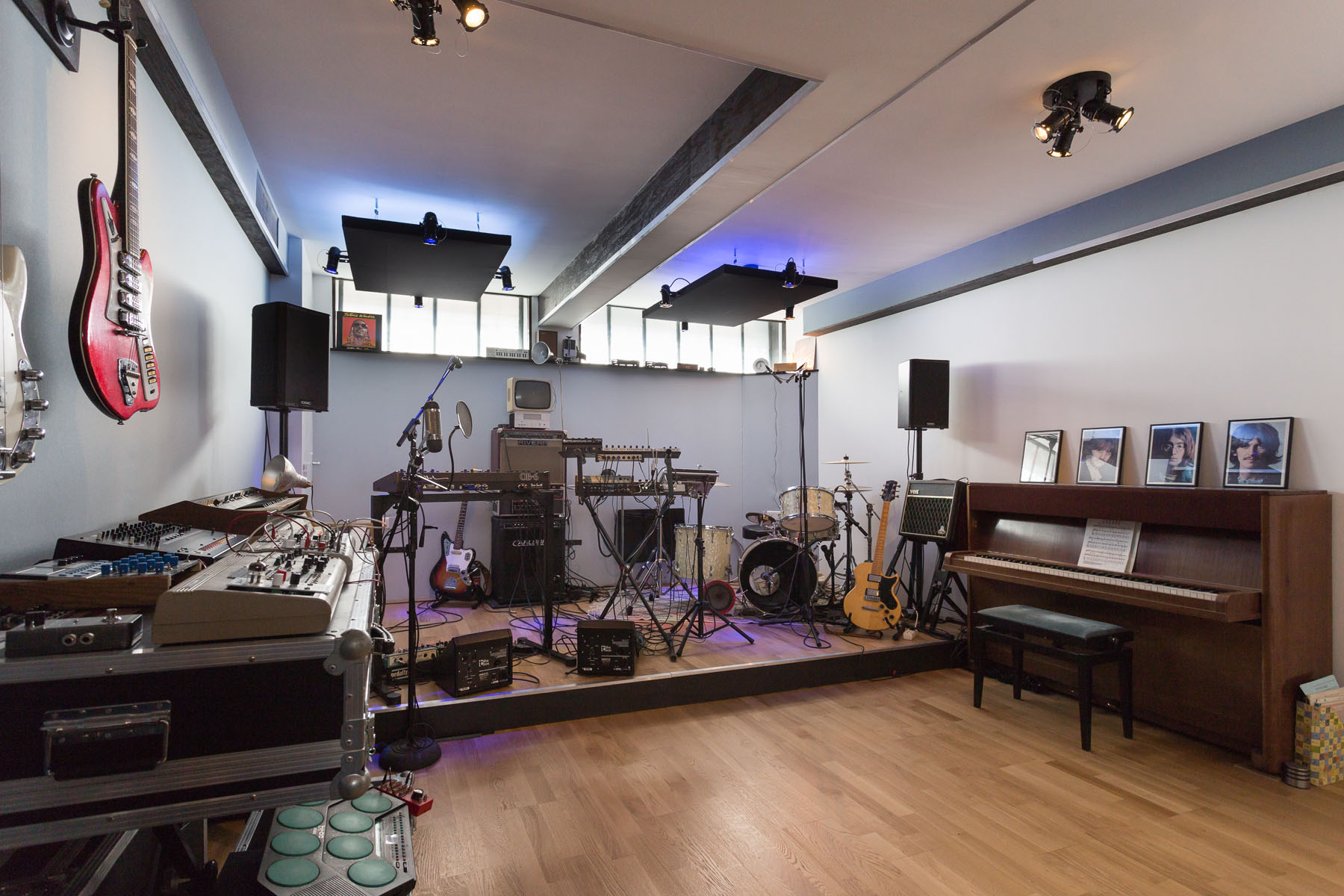

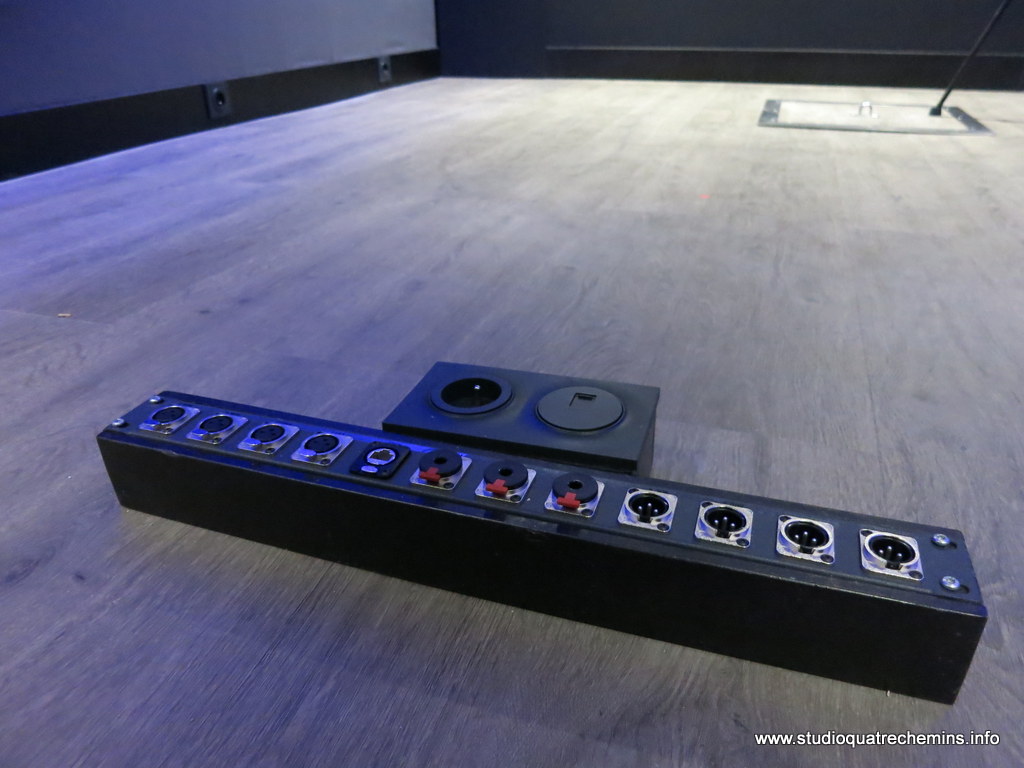

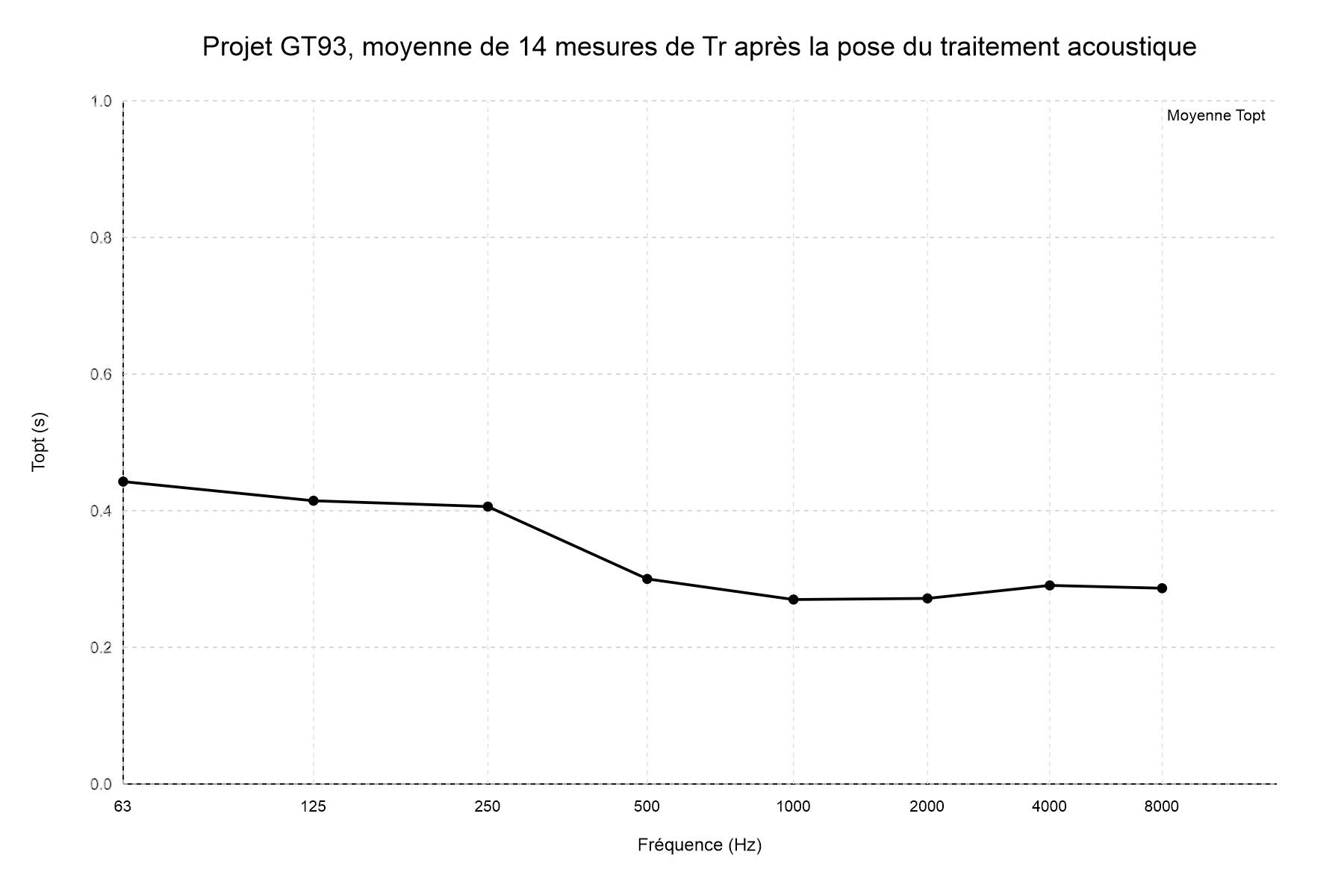

2018 - Studio de répétition et d'enregistrement - Pantin

Etude et réalisation complète : création d'un studio d'enregistrement et de répétition. Surface brute 44 m2. Structure désolidarisée de type "boite dans la boite", ventilation insonorisée, câblage secteur et audio, traitement acoustique mural et habillage par toile tendue, traitement acoustique de plafond par panneaux AcoustiPanel. Scène désolidarisée par plots antivibratiles.

Situation : local semi-enterré dans une zone industrielle mixte avec passage fréquent de poids lourds. Voisinage chambre à coucher.

Avant Projet Sommaire : étude de faisabilité, mesure de l'isolement acoustique existant avec le voisinage, calcul de l'isolement requis, préconisations de travaux préparatoires, calcul du système masse / ressort / masse à mettre en oeuvre, premières préconisations pour les fluides (électricité, ventilation), l'isolation et le traitement acoustique. Evaluation du projet vis-à-vis des recommendations professionelles ITU/EBU. Estimation du coût prévisionnel et de la durée des travaux.

Suivi des travaux préparatoires.

Avan Projet Détaillé : préconisations d'isolement et de traitement acoustique, électricité, ventilation, isolation acoustique, câblage audio. plans de construction des doublage et des éléments de traitement acoustique sur-mesure. Evaluation du rapport qualité/prix des solutions envisagées pour la désolidarisation du sol. Etude pour la mise en oeuvre d'un plafond désolidarisé autour des poutres existantes évitant de perdre beaucoup de hauteur sous plafond. Chiffrage détaillé.

Réalisation : précâblage, ventilation insonorisée, doublages désolidarisés de type "boite dans la boite", portes et châssis vitrés acoustiques. Construction et pose des éléments de traitement acoustique sur mesure. Habillage par toile acoustique PolyGL270.

Mesures d'acoustique interne avant traitement. Etude statistiques des ondes stationnaires. Calculs des bass-trap accordés sur la base du résultat des mesures.



Cliquer sur la photo ci-contre pour lancer le diaporama >

Cliquer sur les photos ci-dessous

pour ouvrir les diaporamas

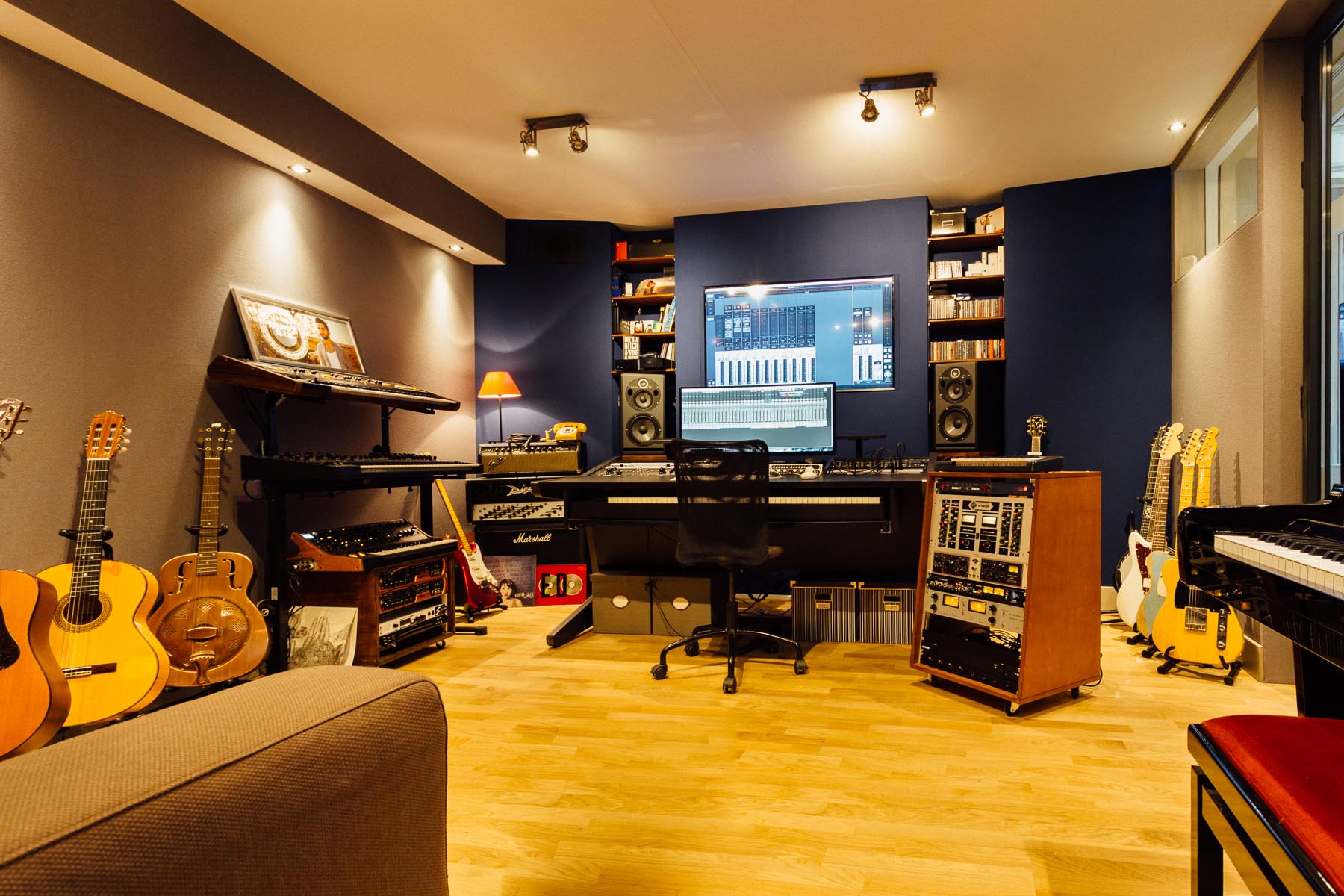

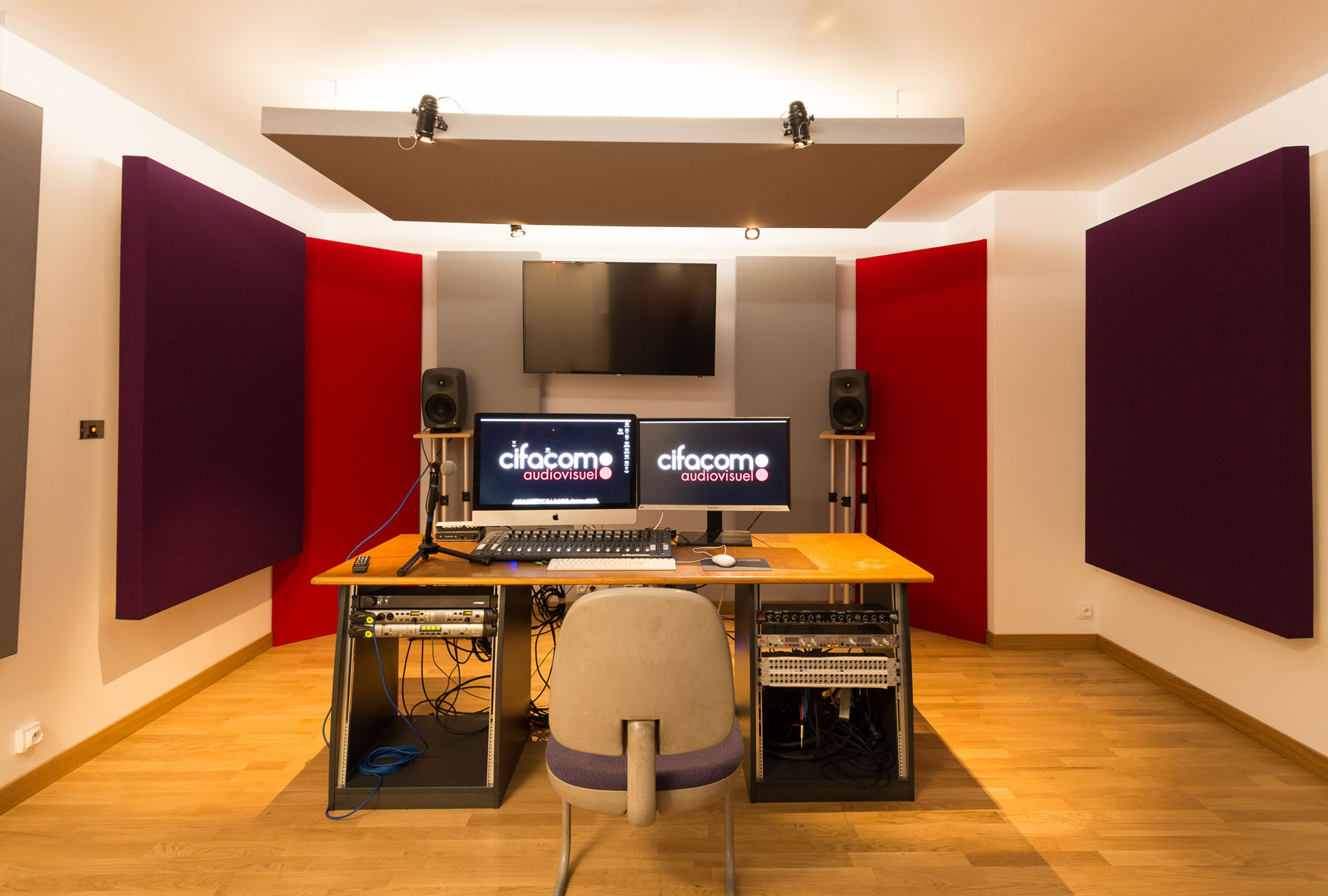

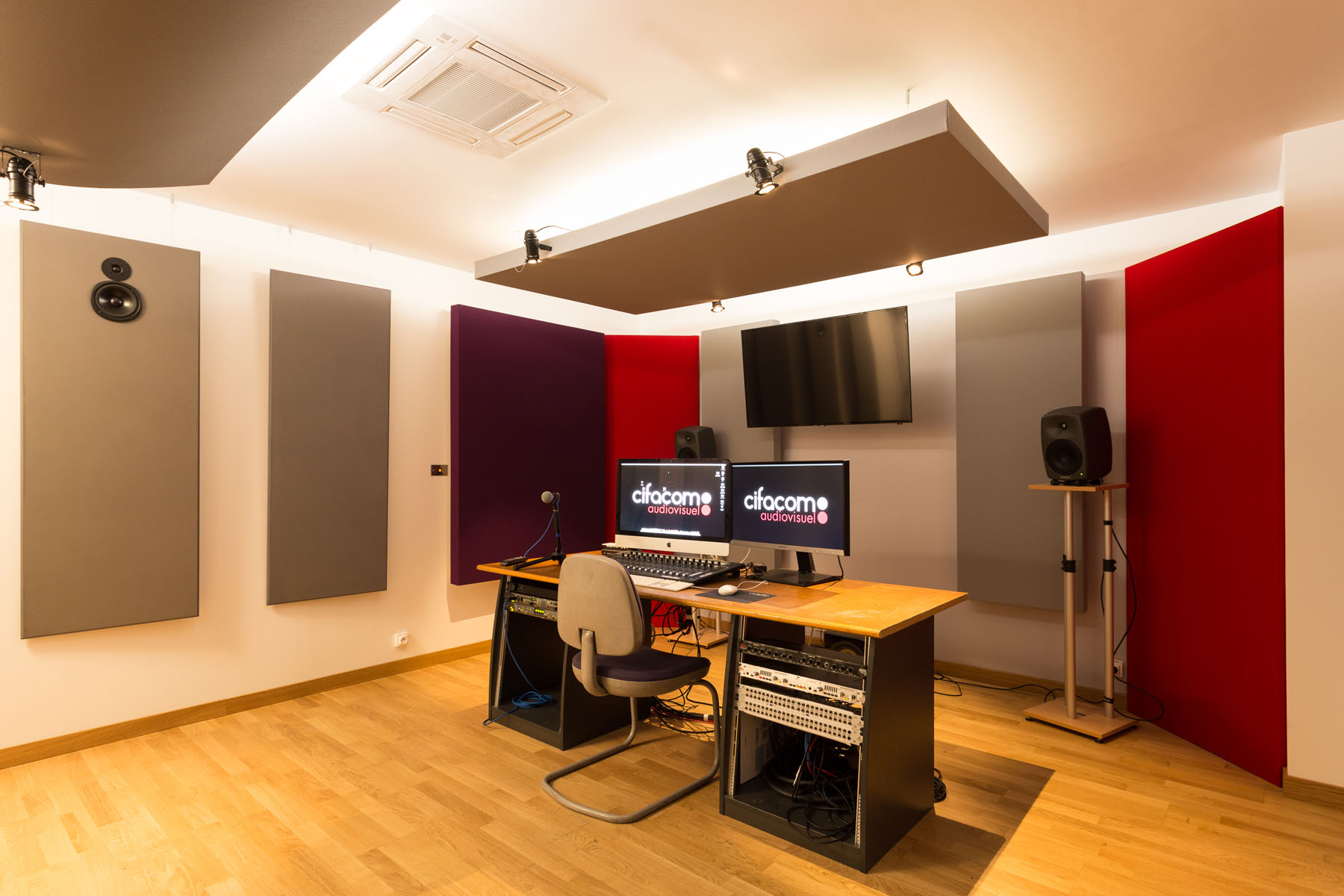

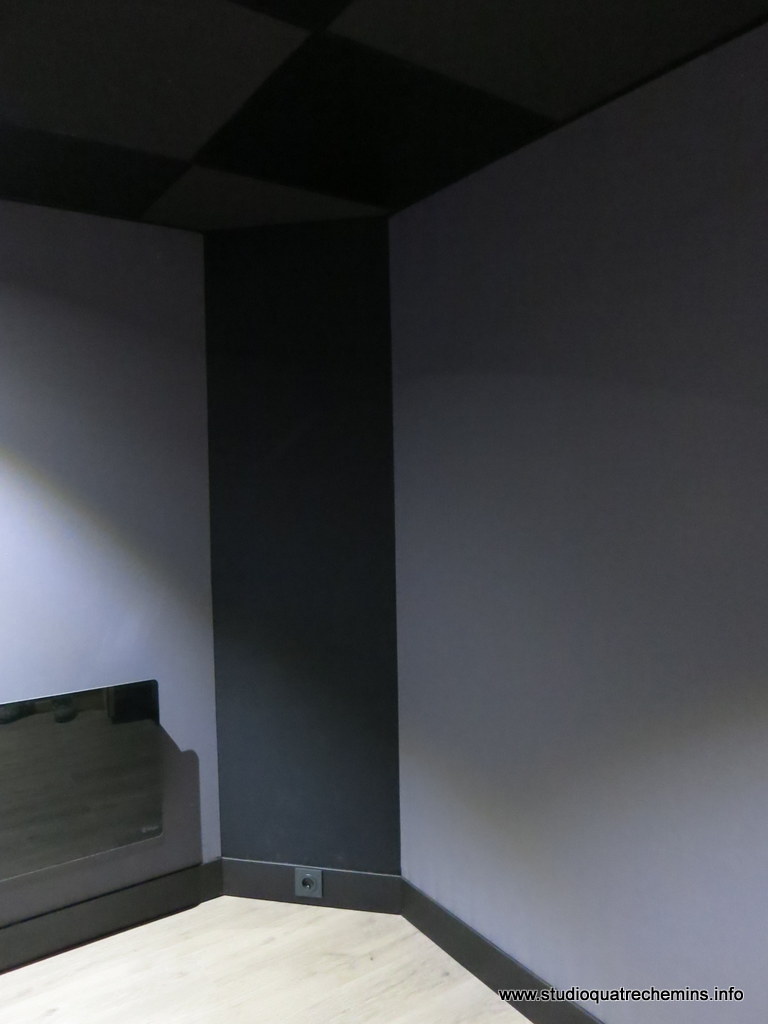

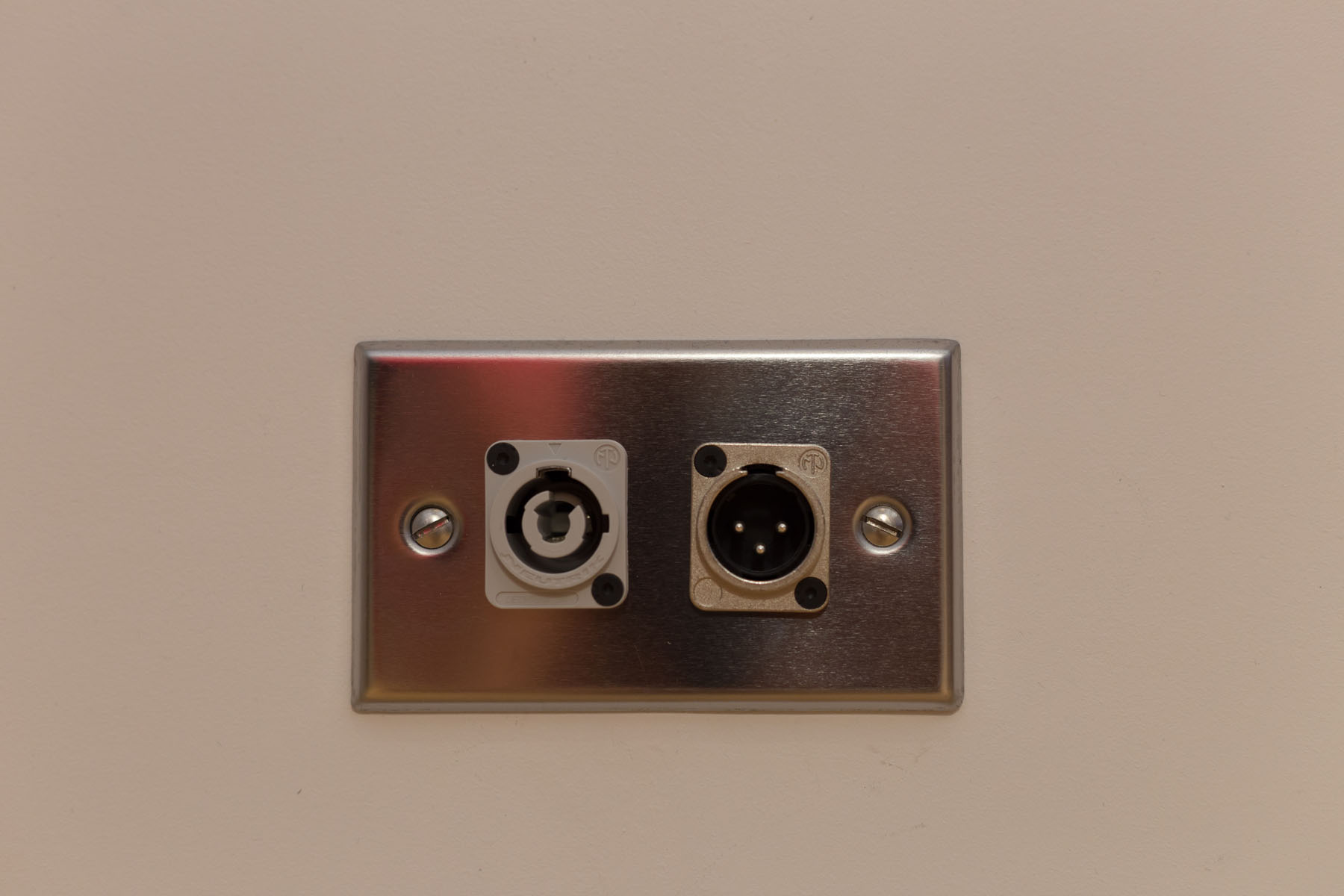

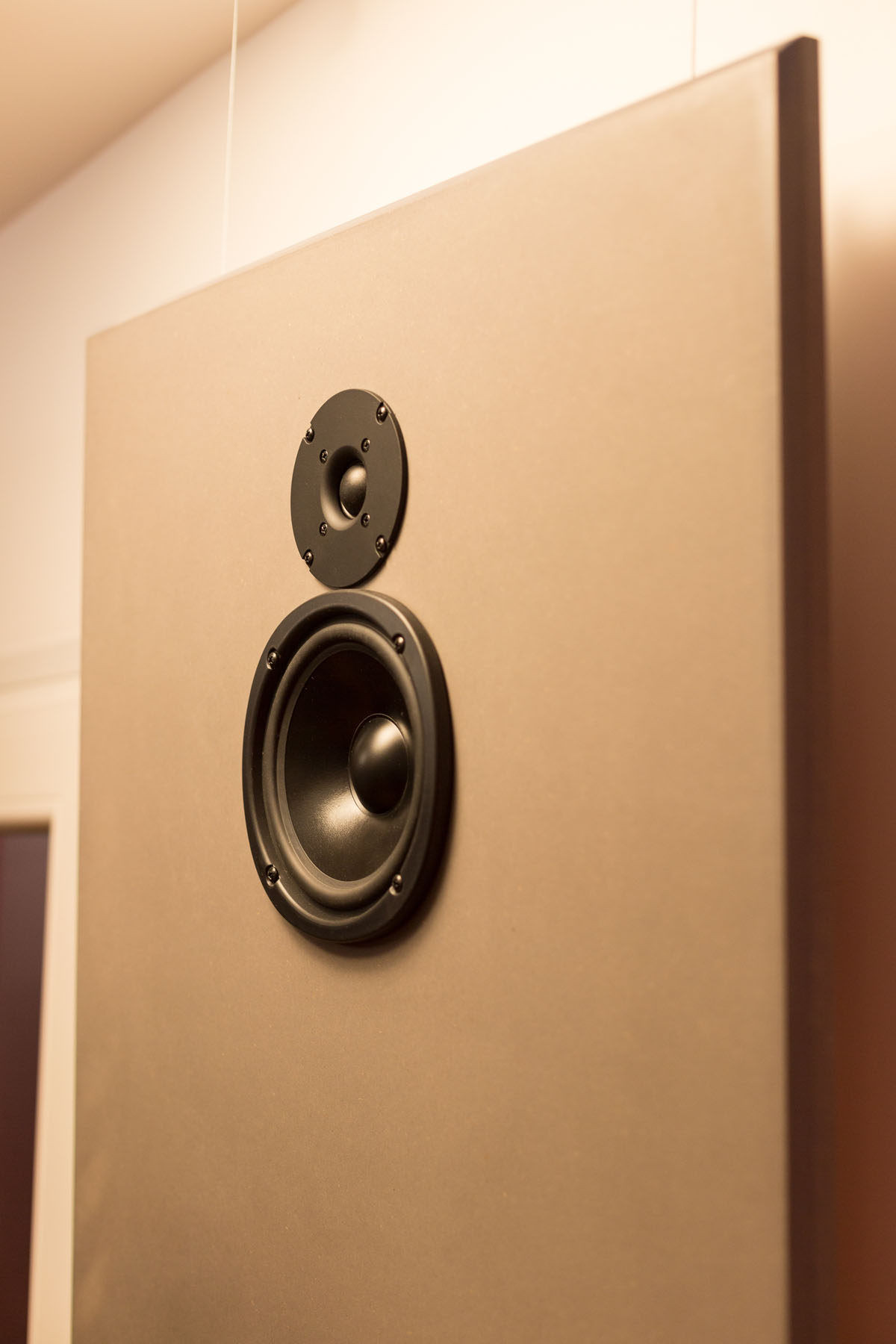

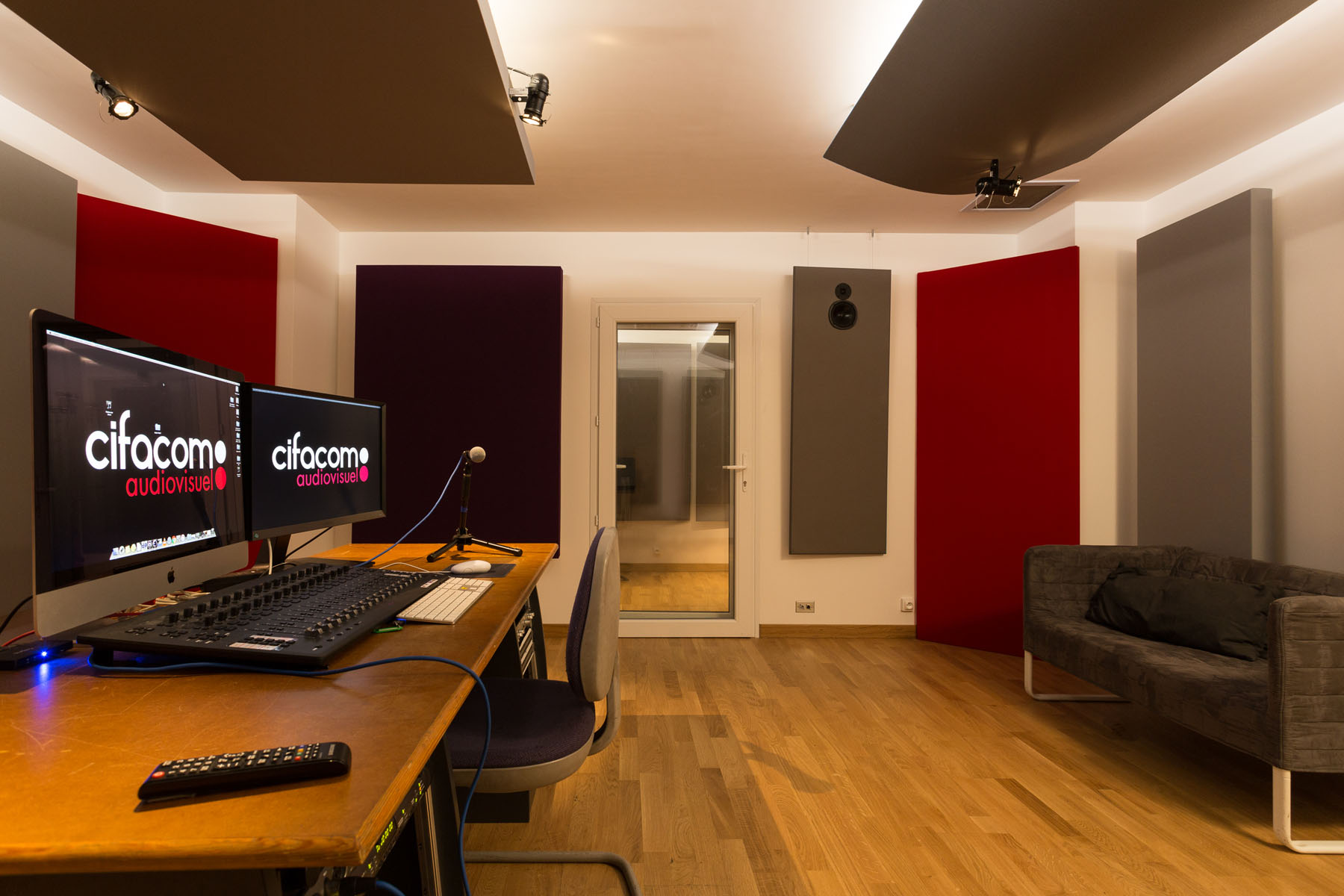

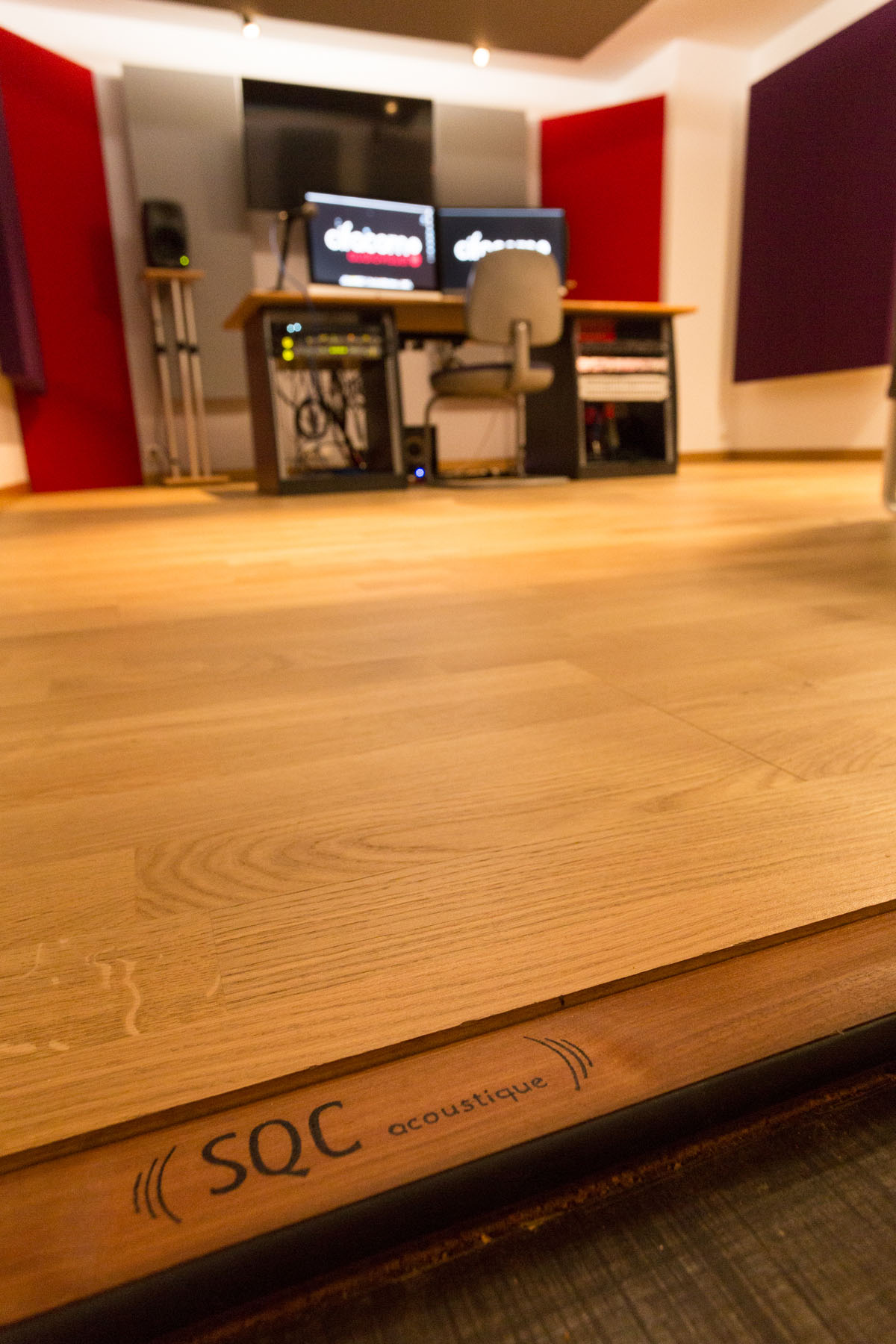

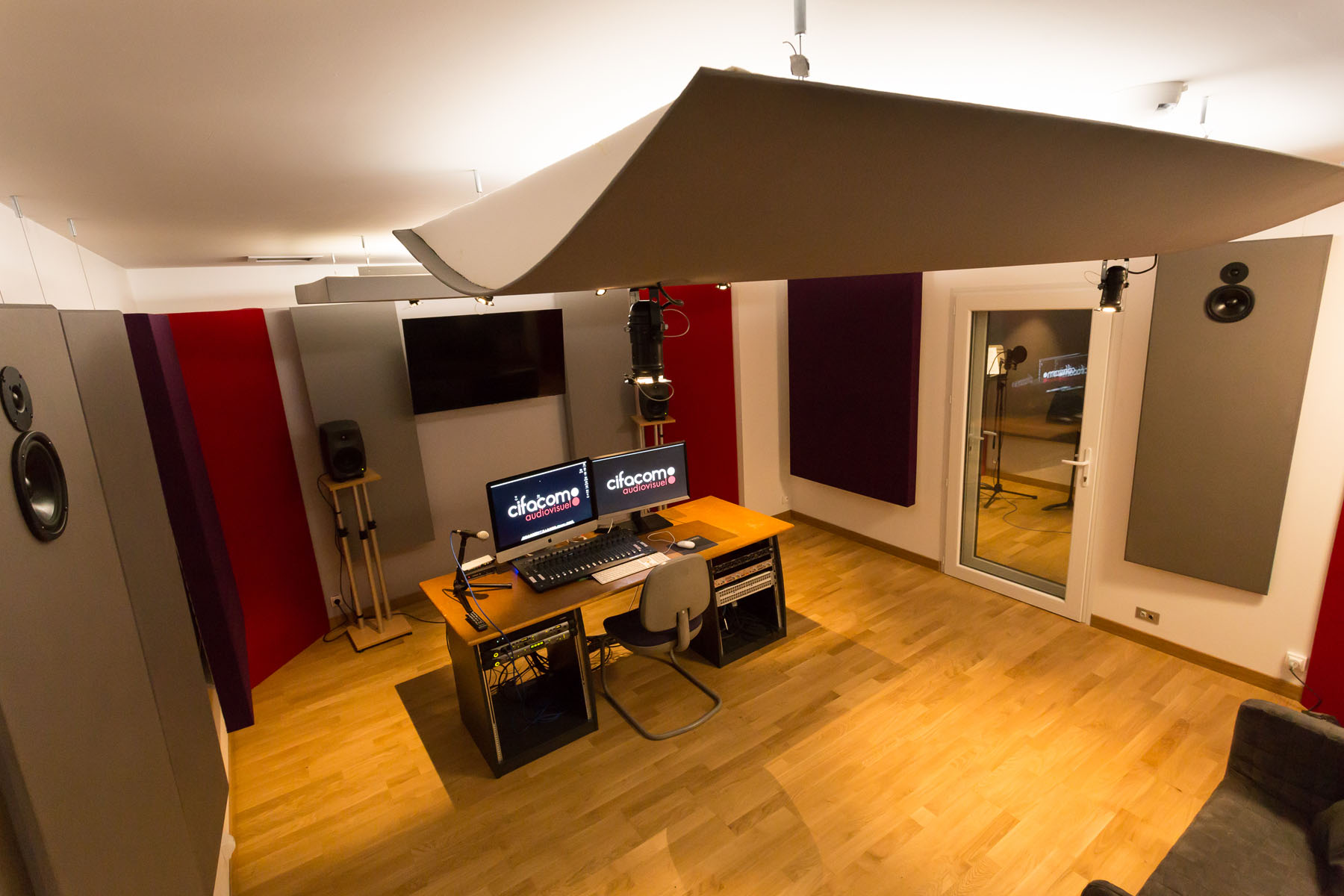

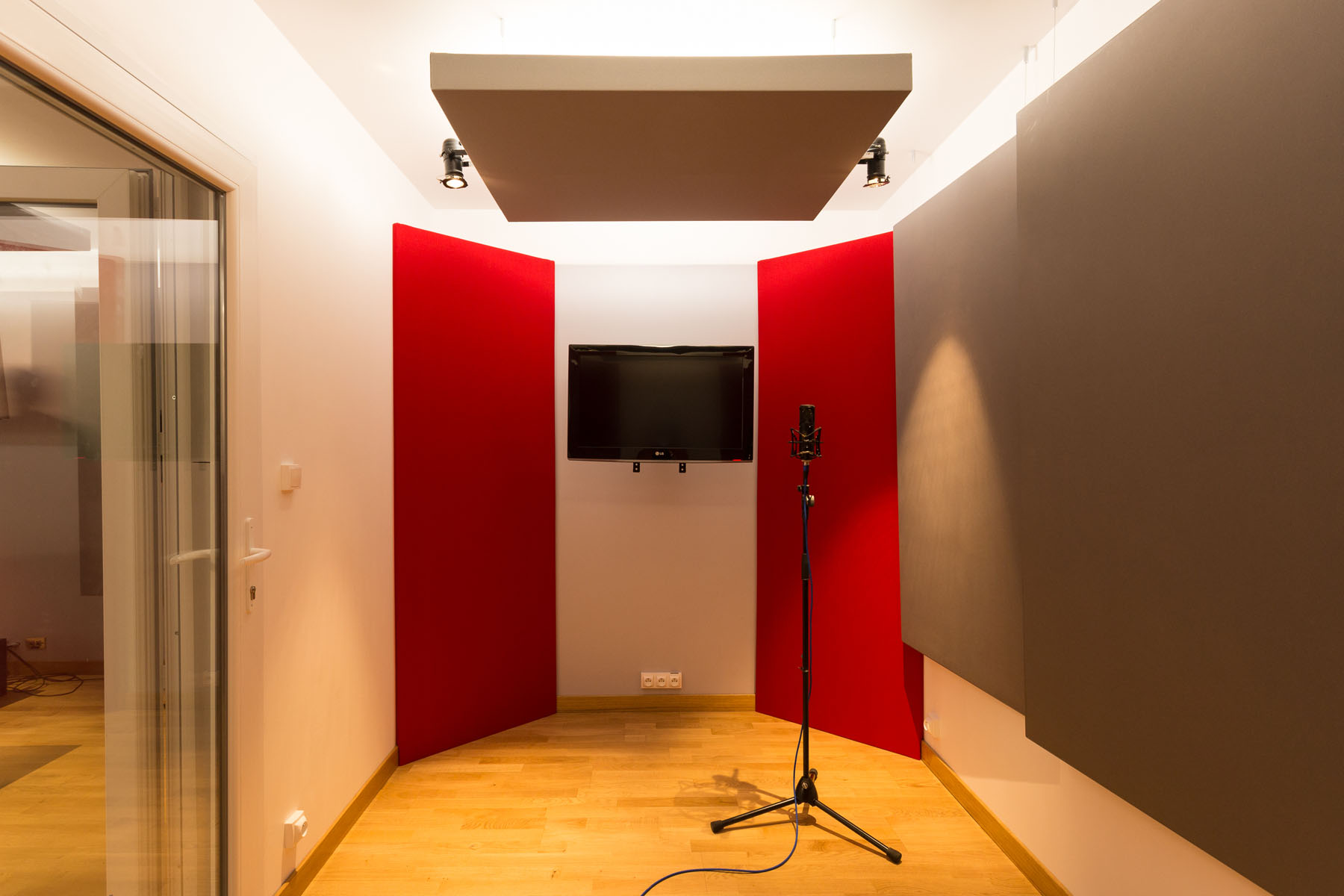

2018 - Studio d'enregistrement - Paris

Etude et réalisation complète : création d'un studio d'enregistrement à vocation pédagogique pour l'école CIFACOM Paris - BTS audiovisuel option son. Surface brute 36,5 m2.

Avant Projet Sommaire : étude de faisabilité, calcul de l'isolement requis, préconisations de travaux préparatoires, estimation du coût prévisionnel et de la durée des travaux.

Avan Projet Détaillé : préconisations d'isolement et de traitement acoustique, électricité, ventilation, isolation acoustique : plans de construction des doublage et des éléments de traitement acoustique sur-mesure.

Réalisation : précâblage, ventilation insonorisée, doublages désolidarisés de type "boite dans la boite", construction et pose des éléments de traitement acoustique sur mesure, habillage par toile City. Portes de doublage PVC à vitrages acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

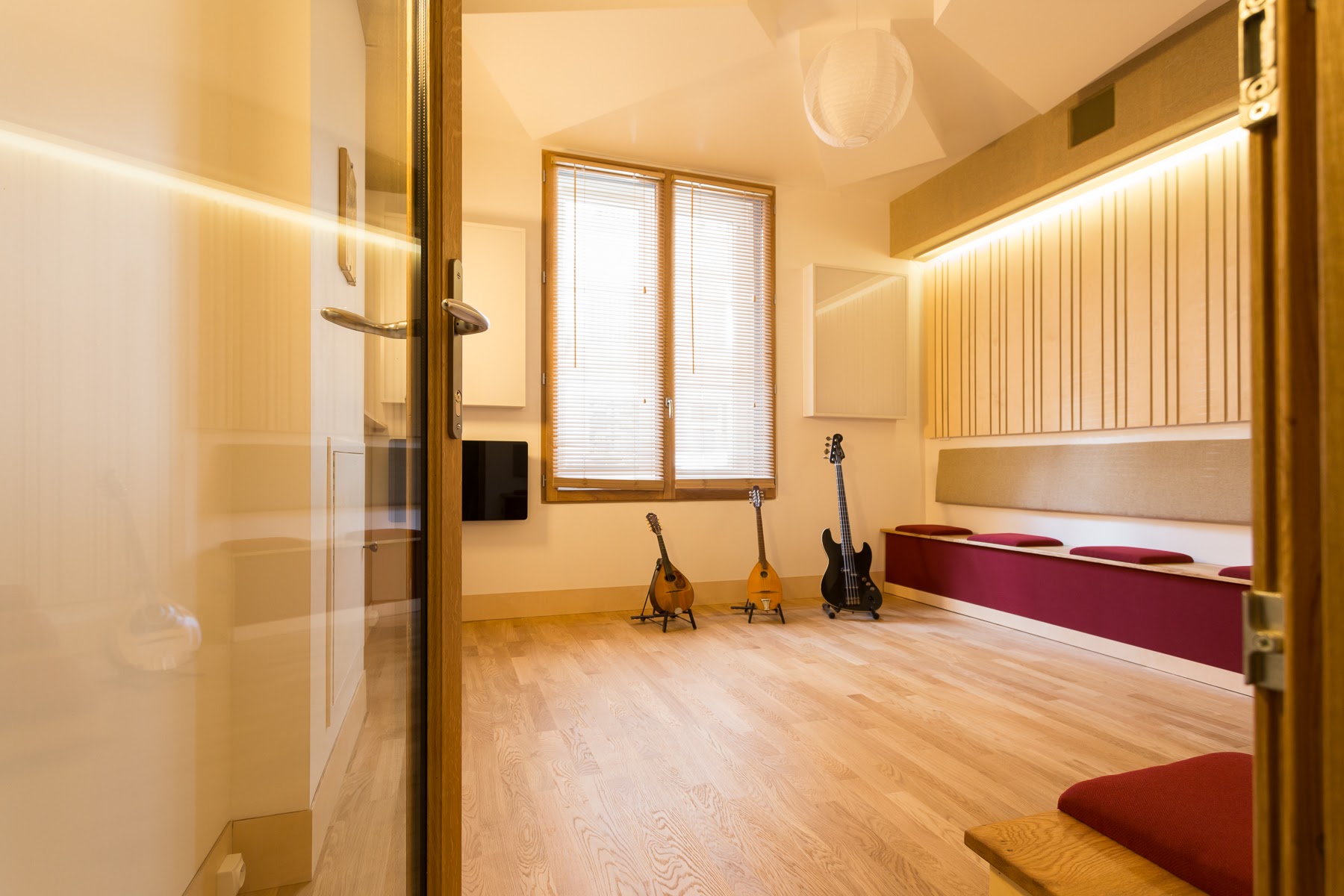

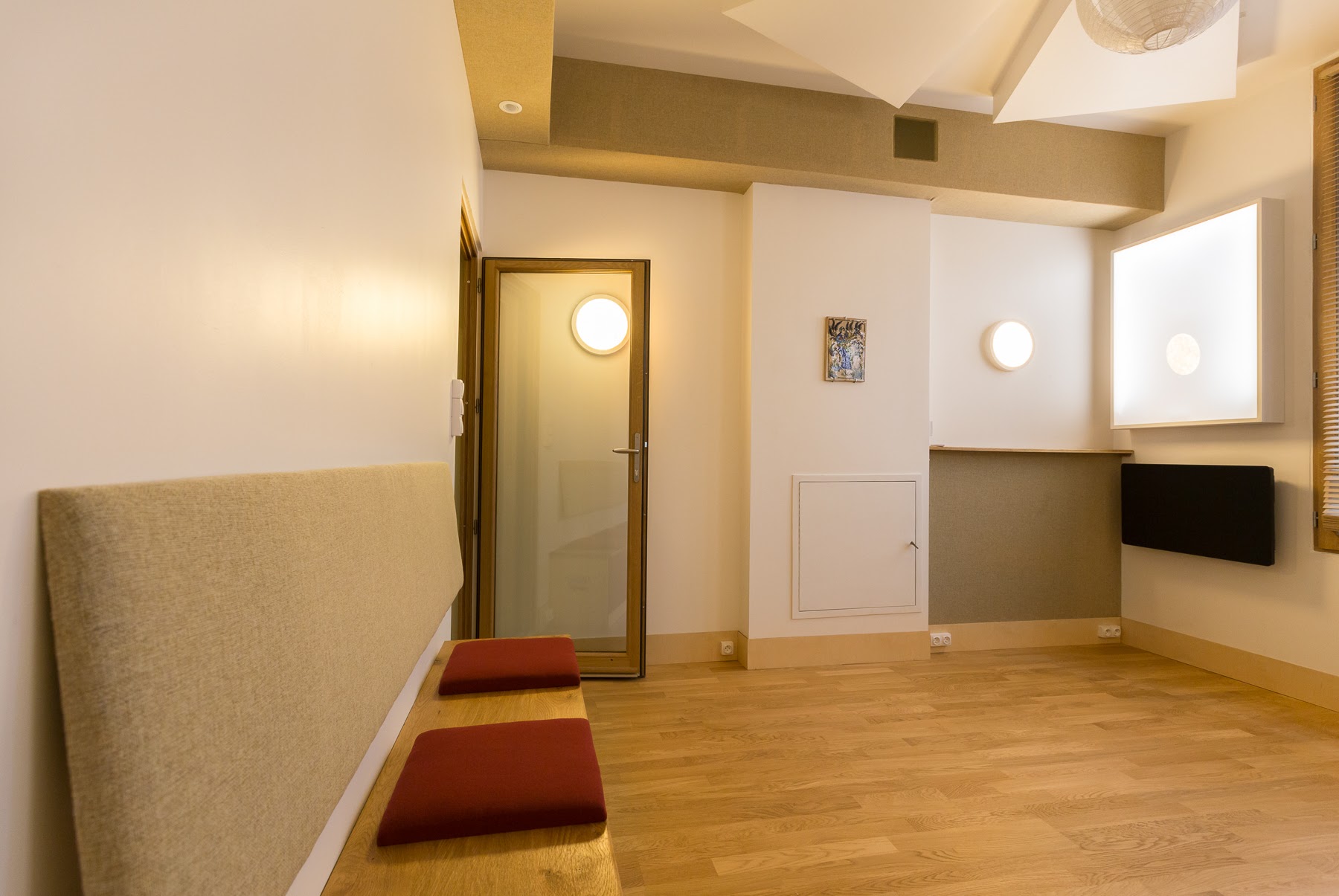

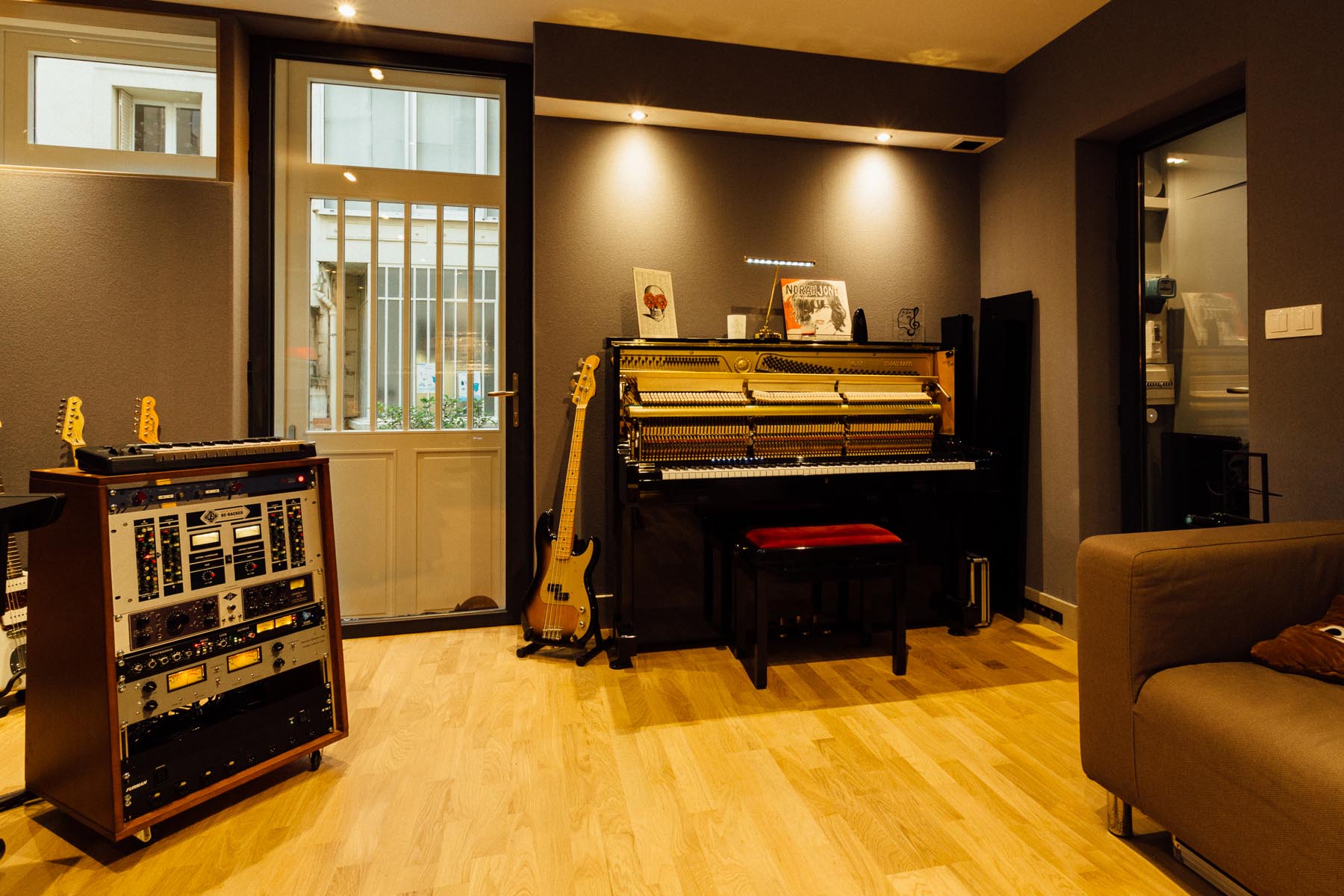

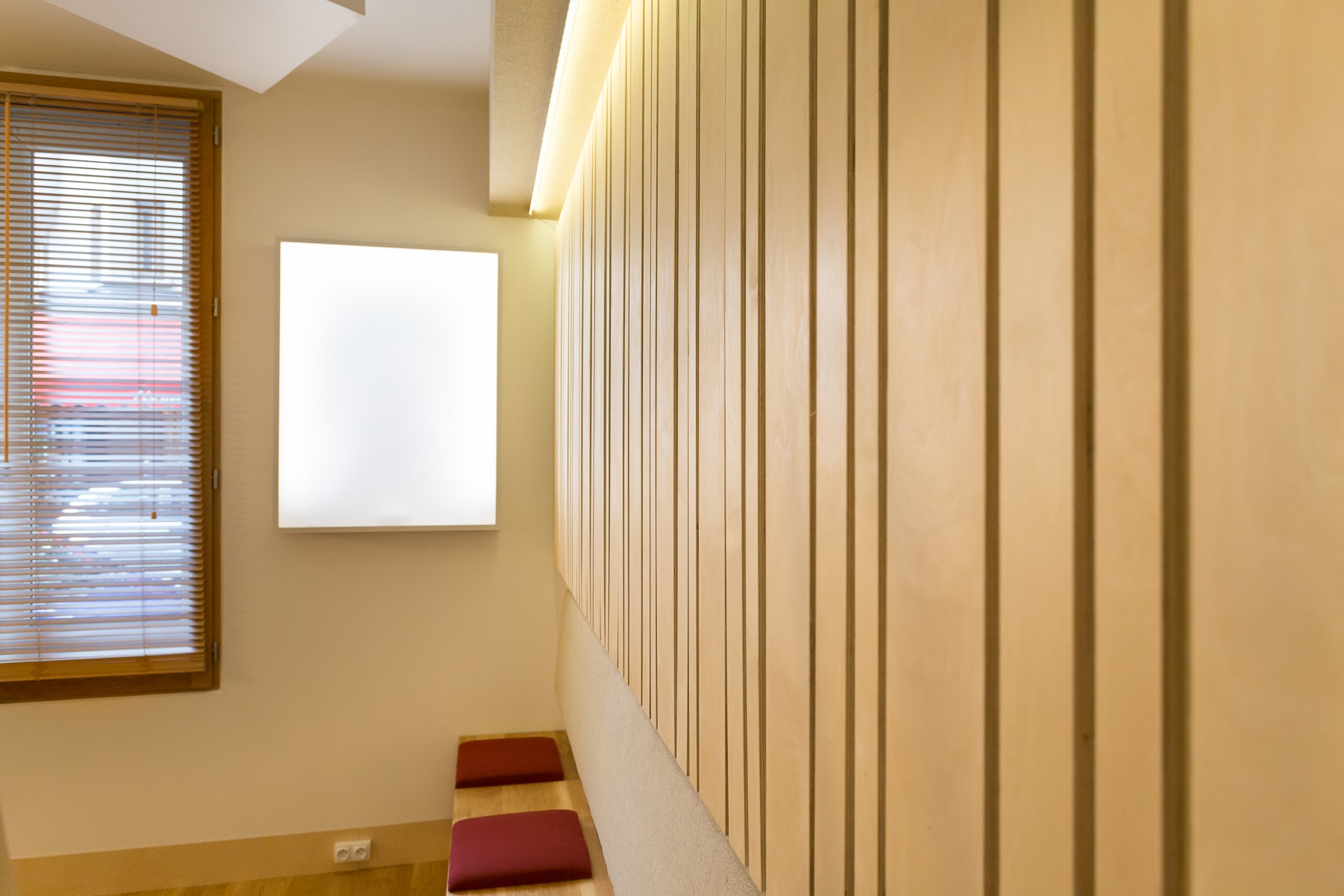

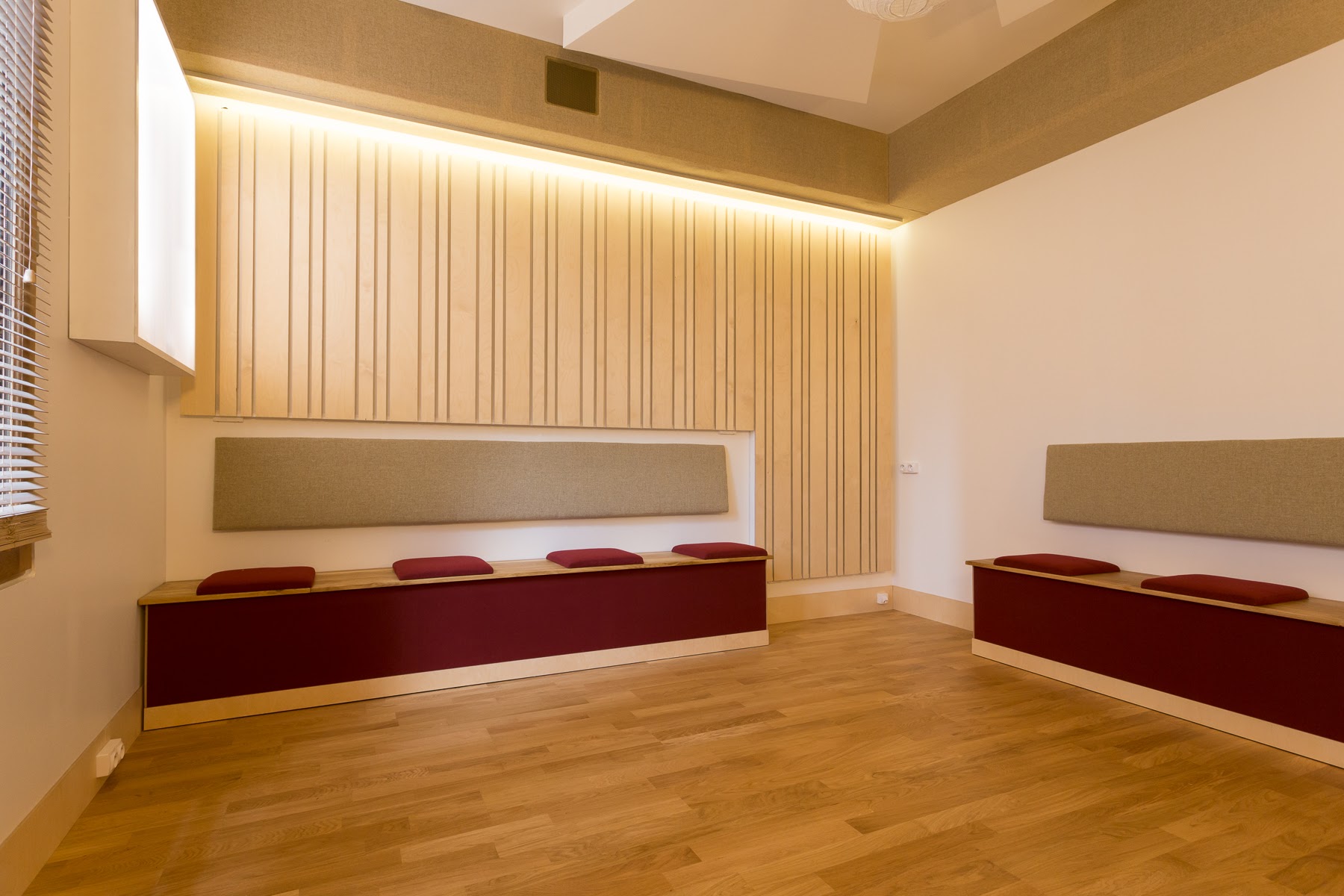

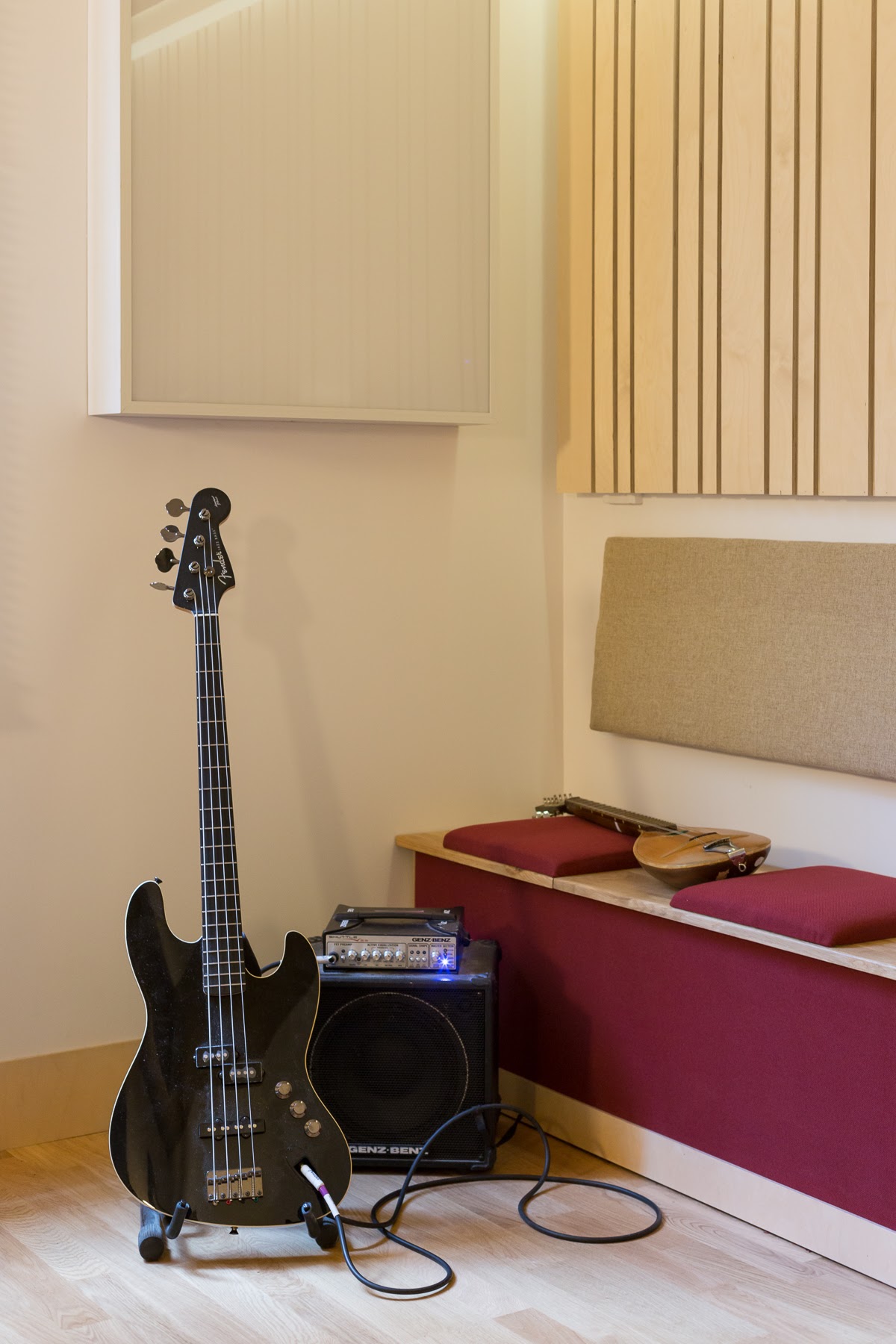

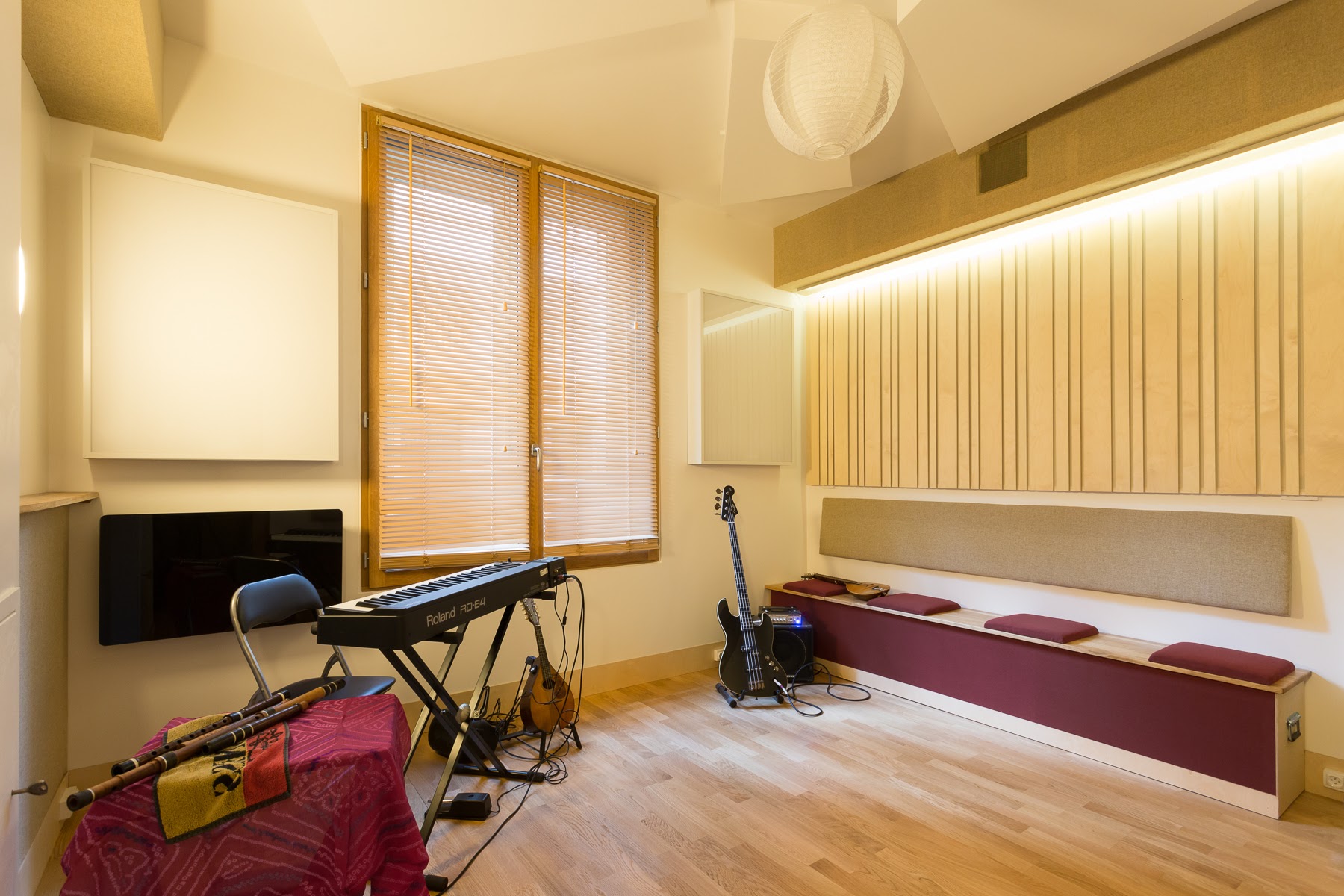

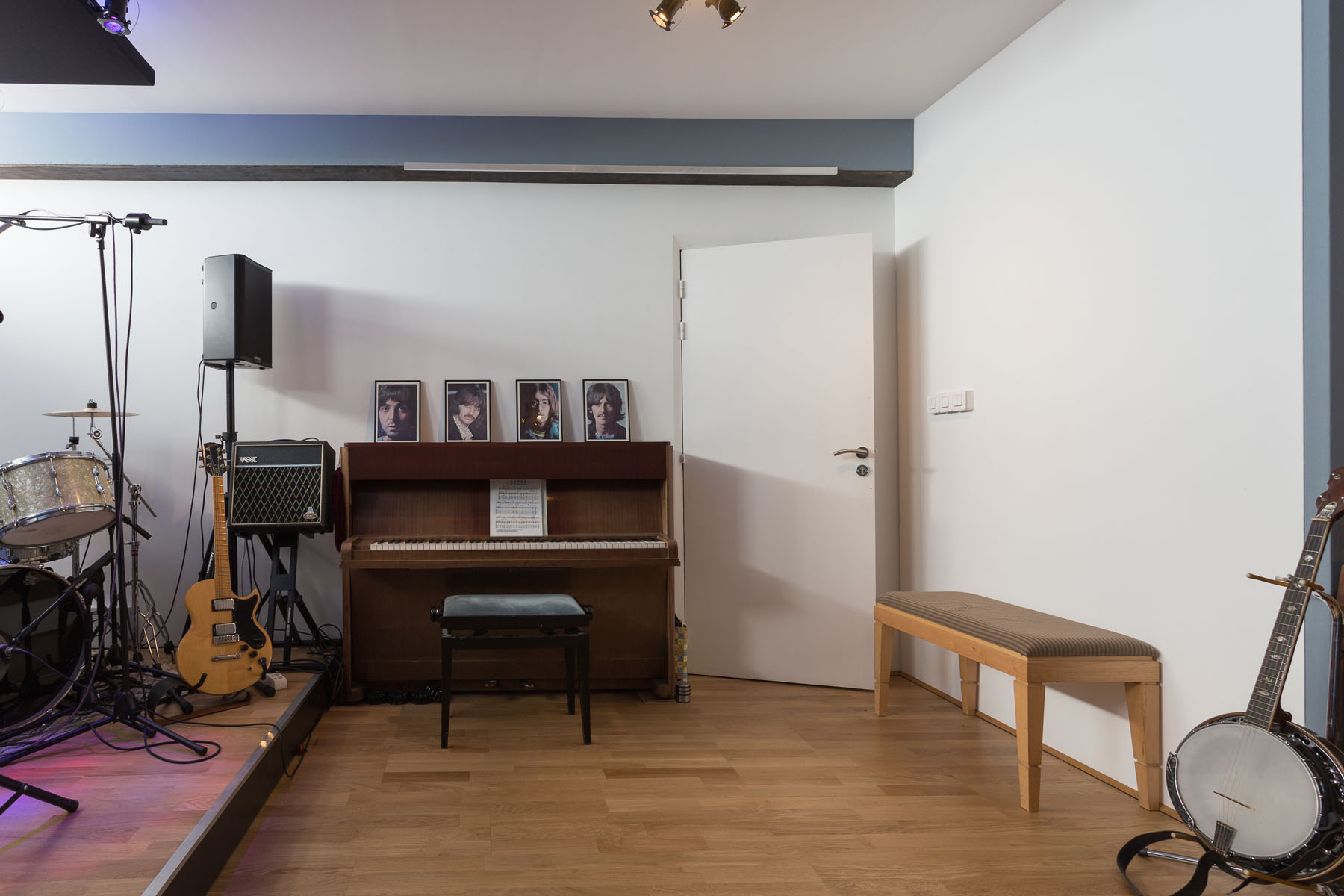

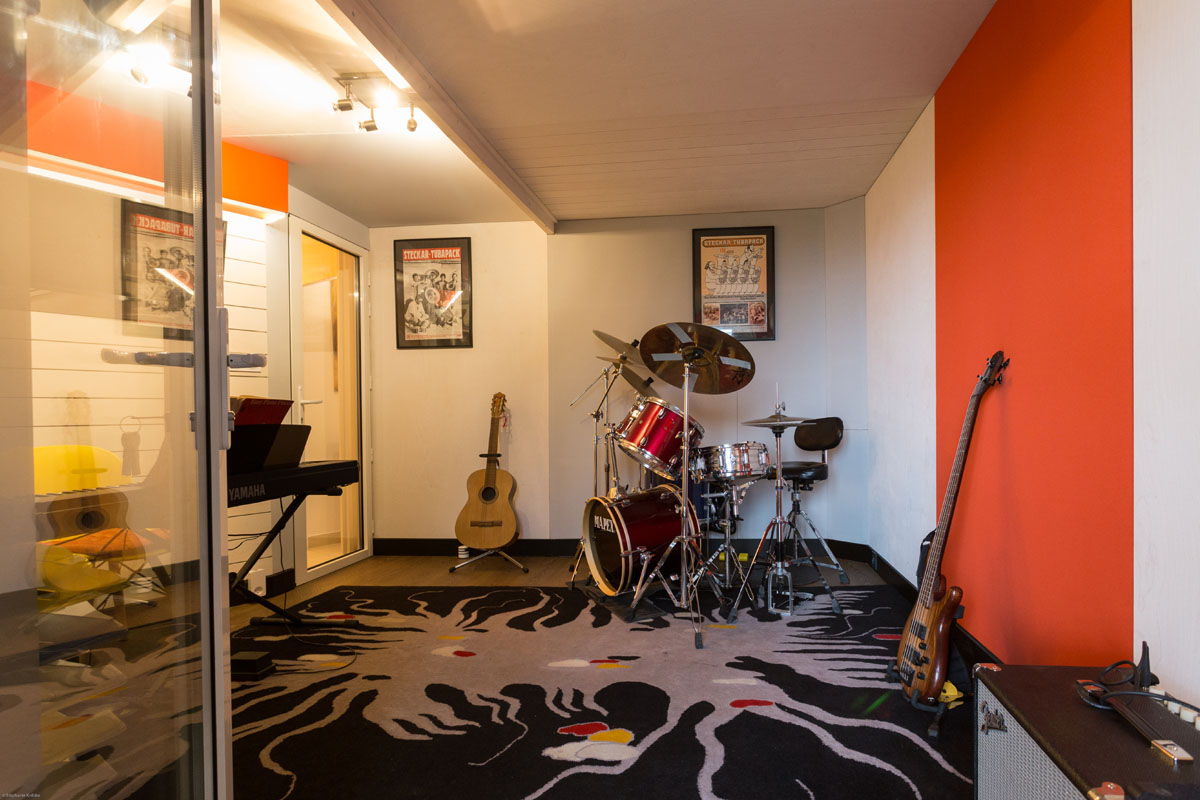

2017 - Studio de répétitions - Paris

Etude et réalisation complète : transformation d'une pièce d'une appartement parisien d'une surface brute de 16,2 m2 en studio de répétitions musicales privé.

Avant Projet Sommaire : étude de faisabilité ; mesures d'isolement vis-à-vis du voisinage avant travaux, calcul de l'isolement requis, estimation du coût prévisionnel et de la durée des travaux.

Avan Projet Détaillé : préconisations d'isolement et de traitement acoustique, plans de construction des doublage et des éléments de traitement acoustique sur-mesure.

Réalisation : précâblage, ventilation insonorisée, doublages désolidarisés de type "boite dans la boite", construction et pose des éléments de traitement acoustique.

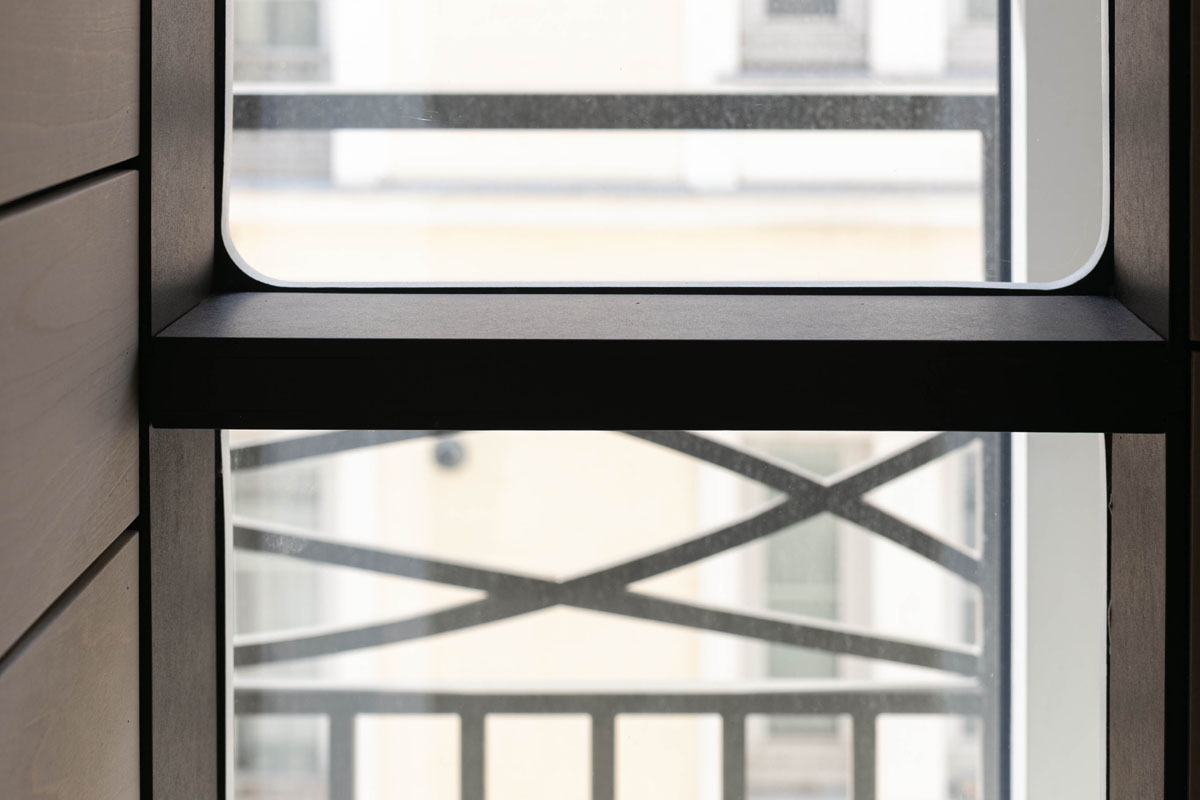

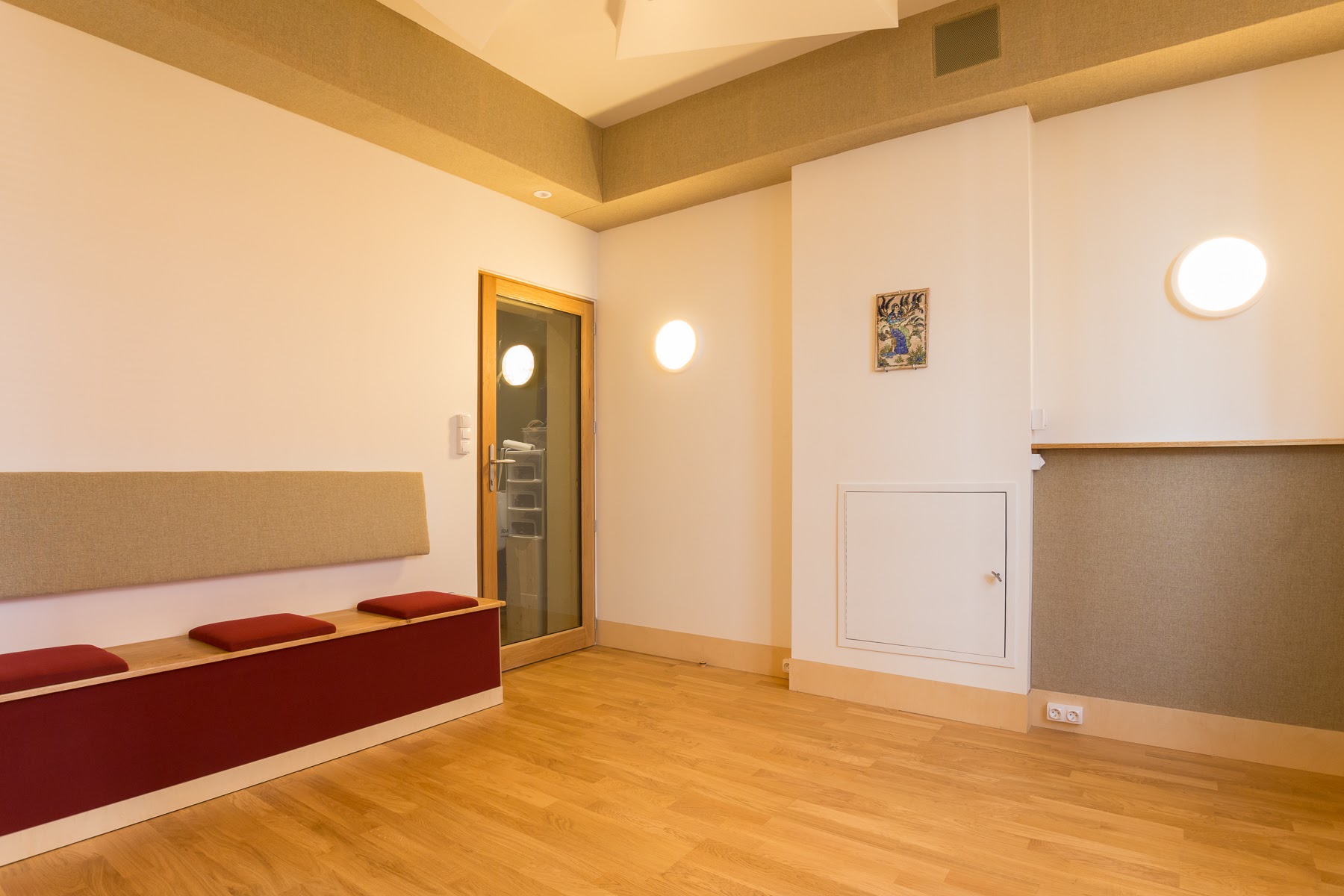

Porte et fenêtre de doublage à vitrages acoustiques, huisserie en chêne. Bancs et éléments de décor acoustiques.

Cliquer sur la photo ci-contre pour lancer le diaporama >

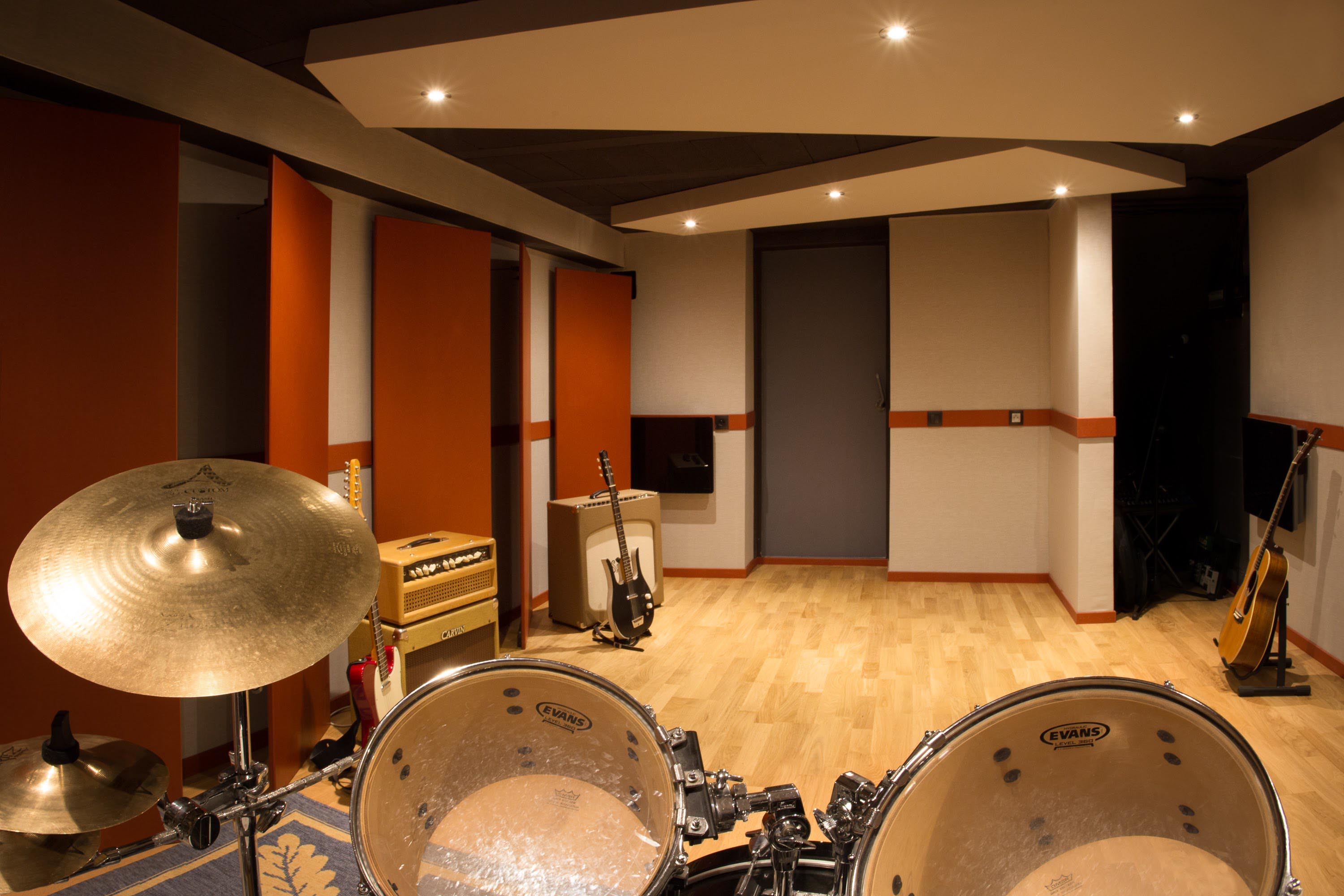

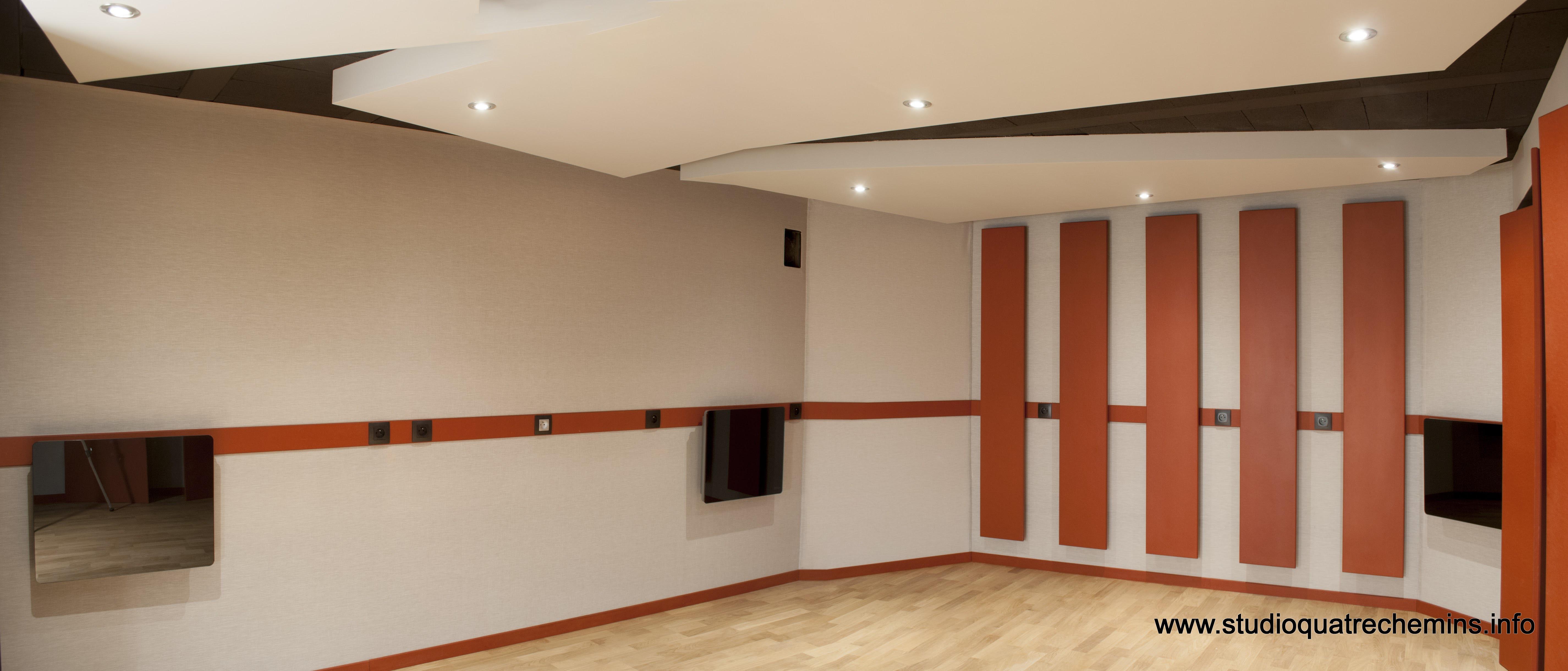

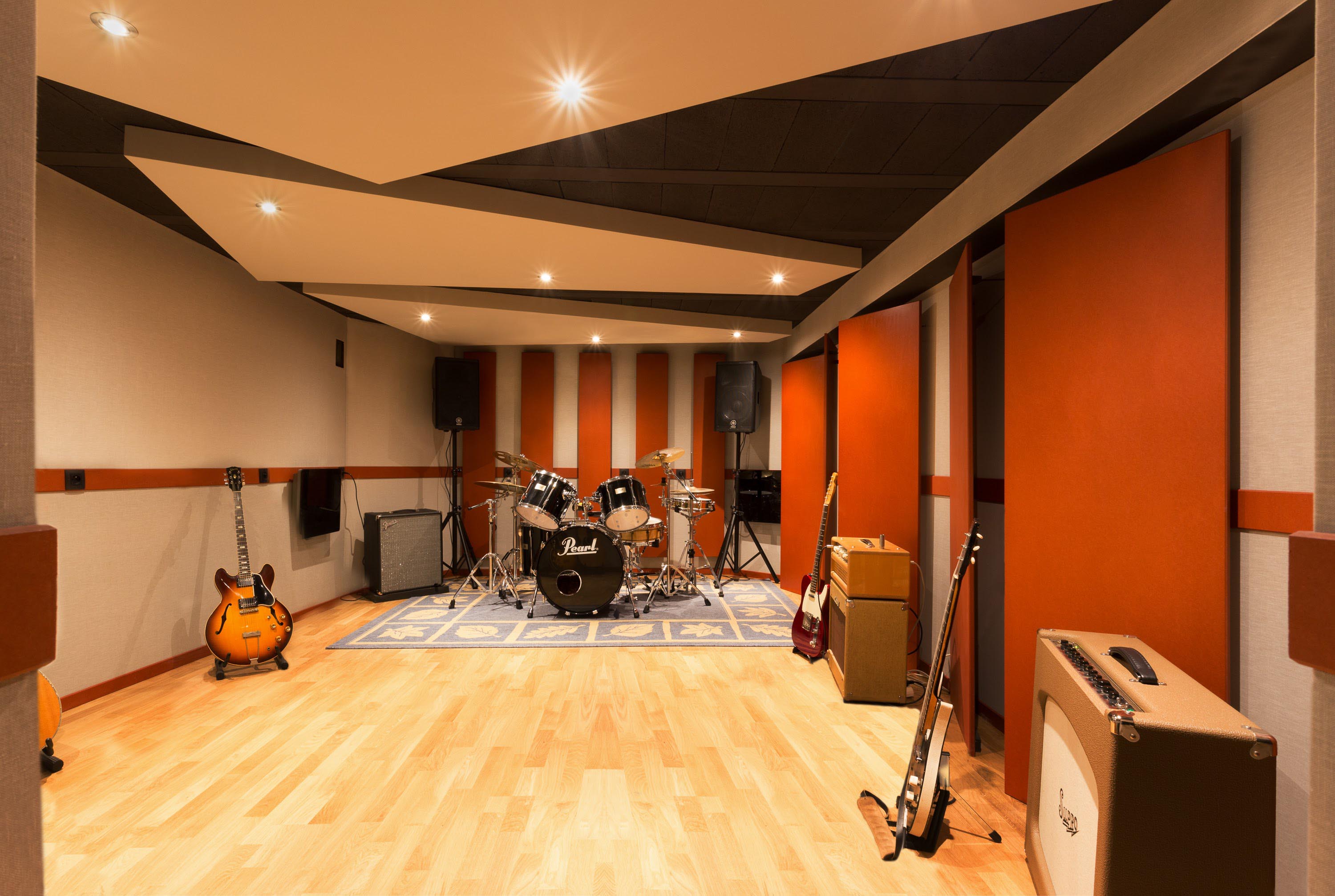

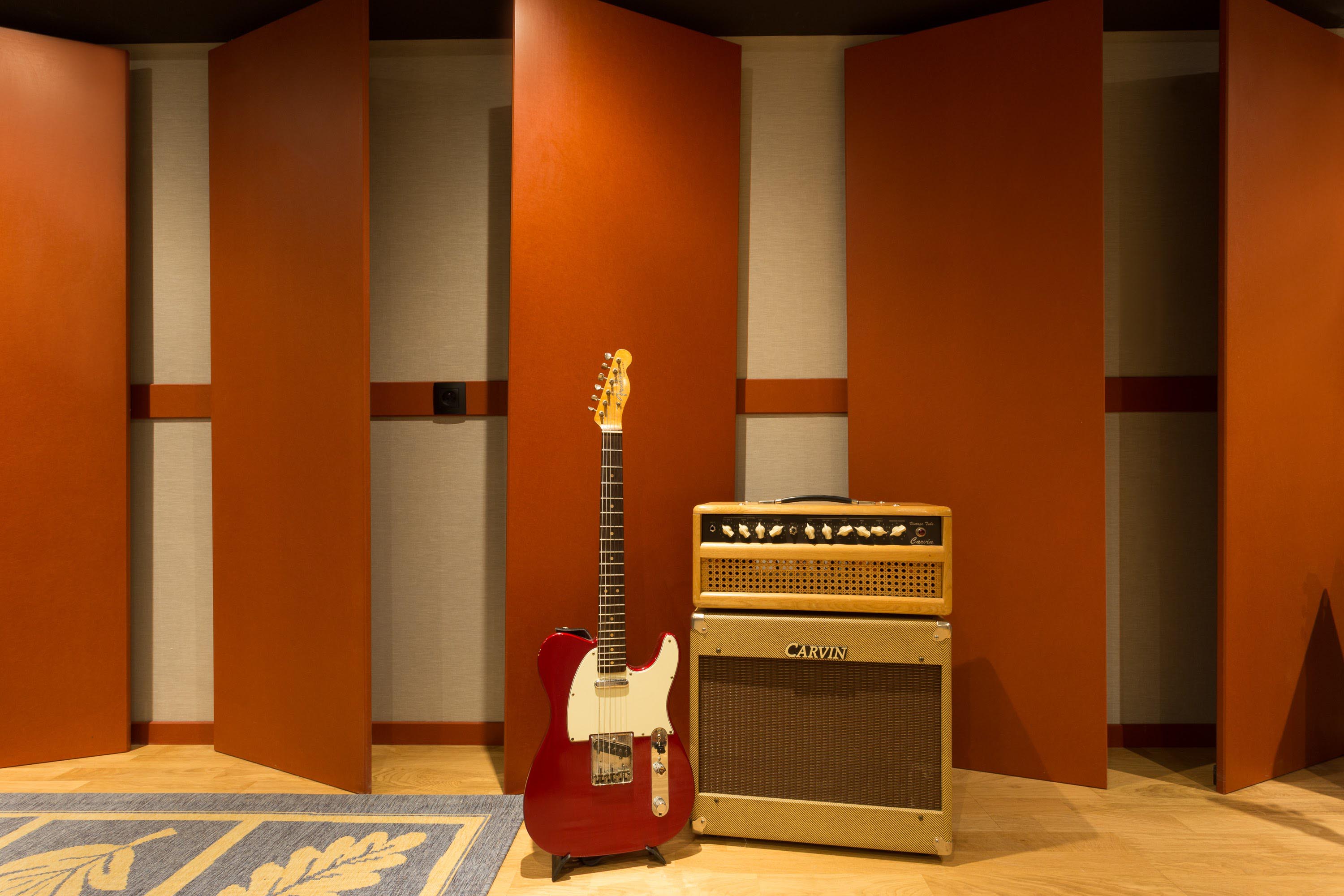

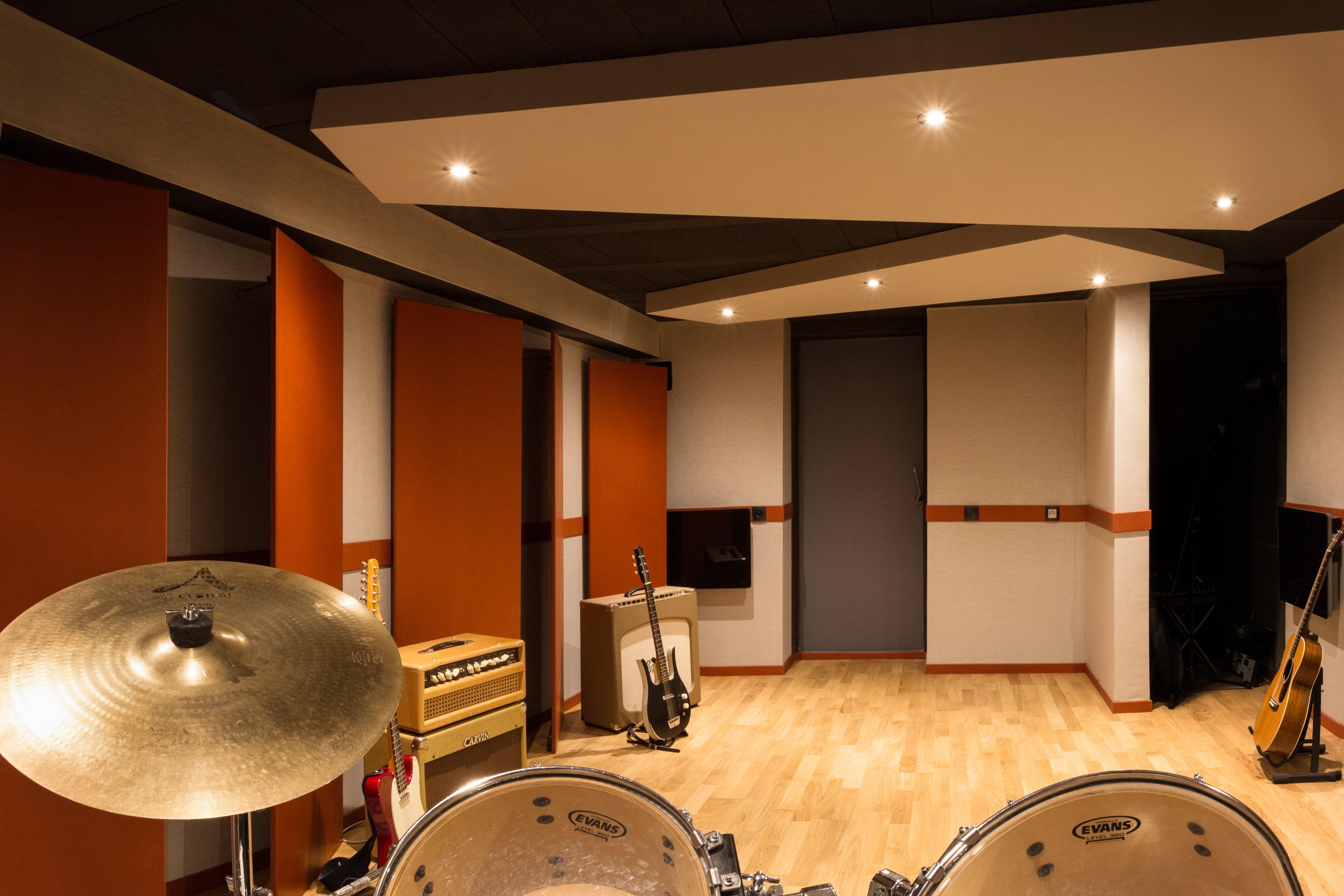

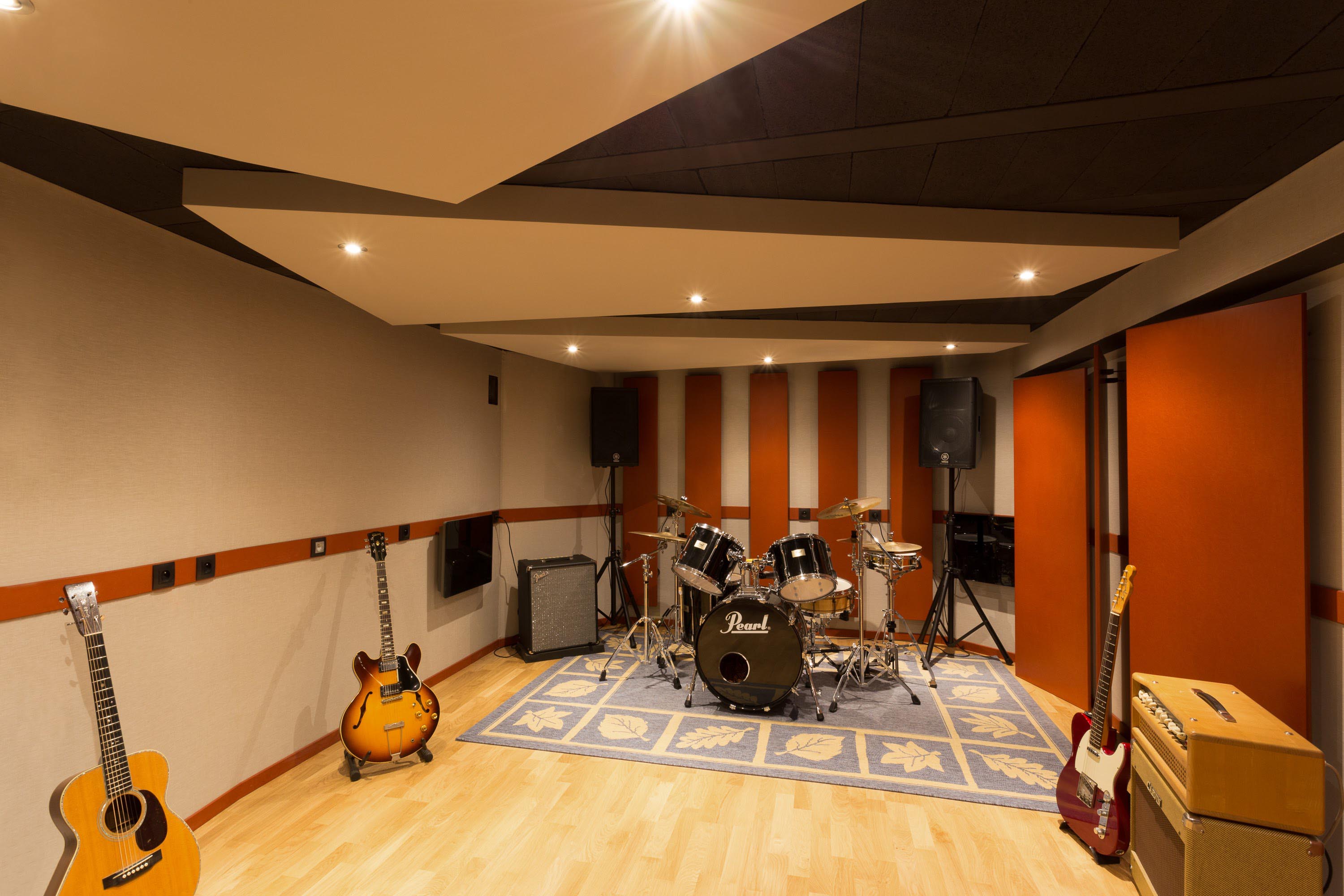

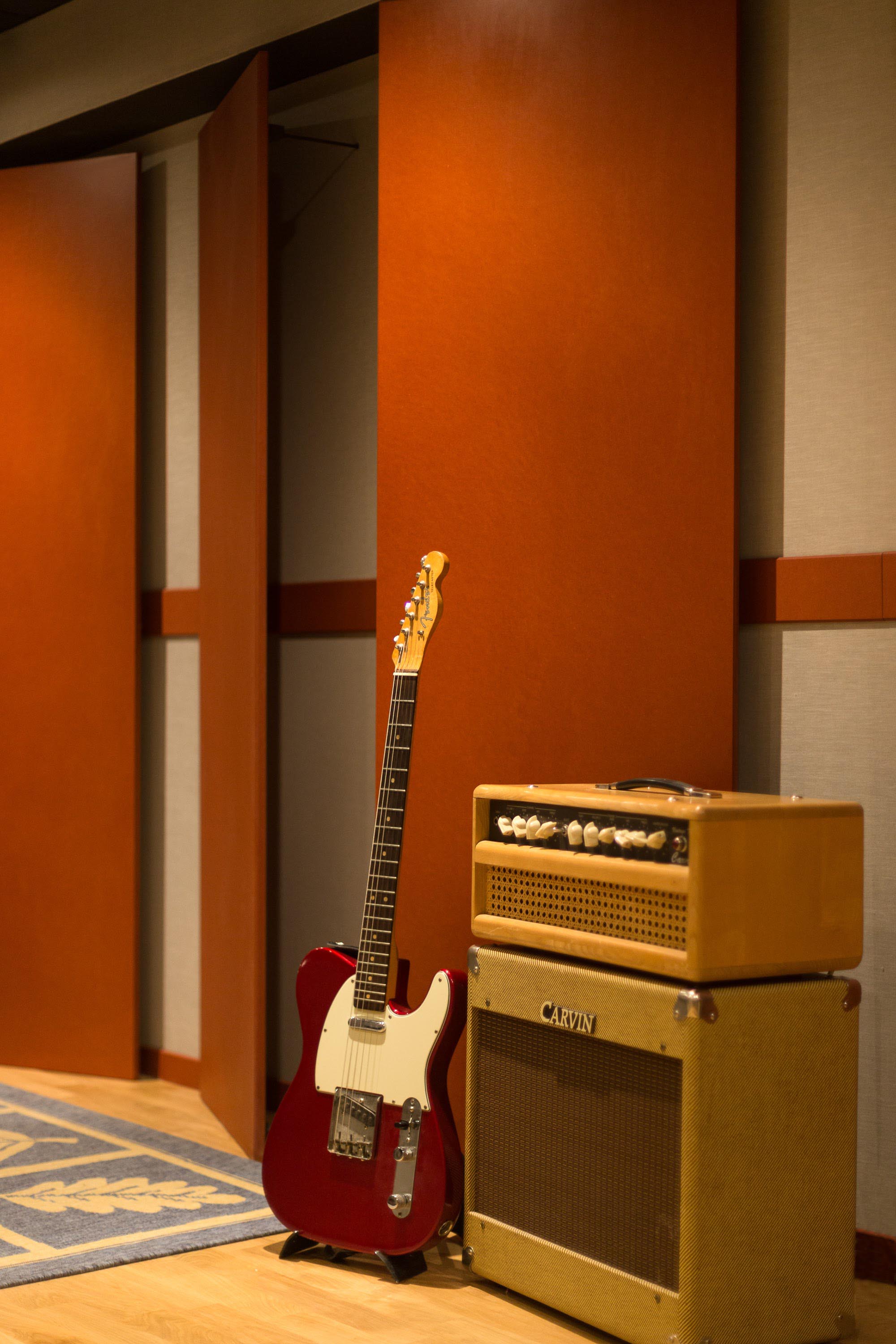

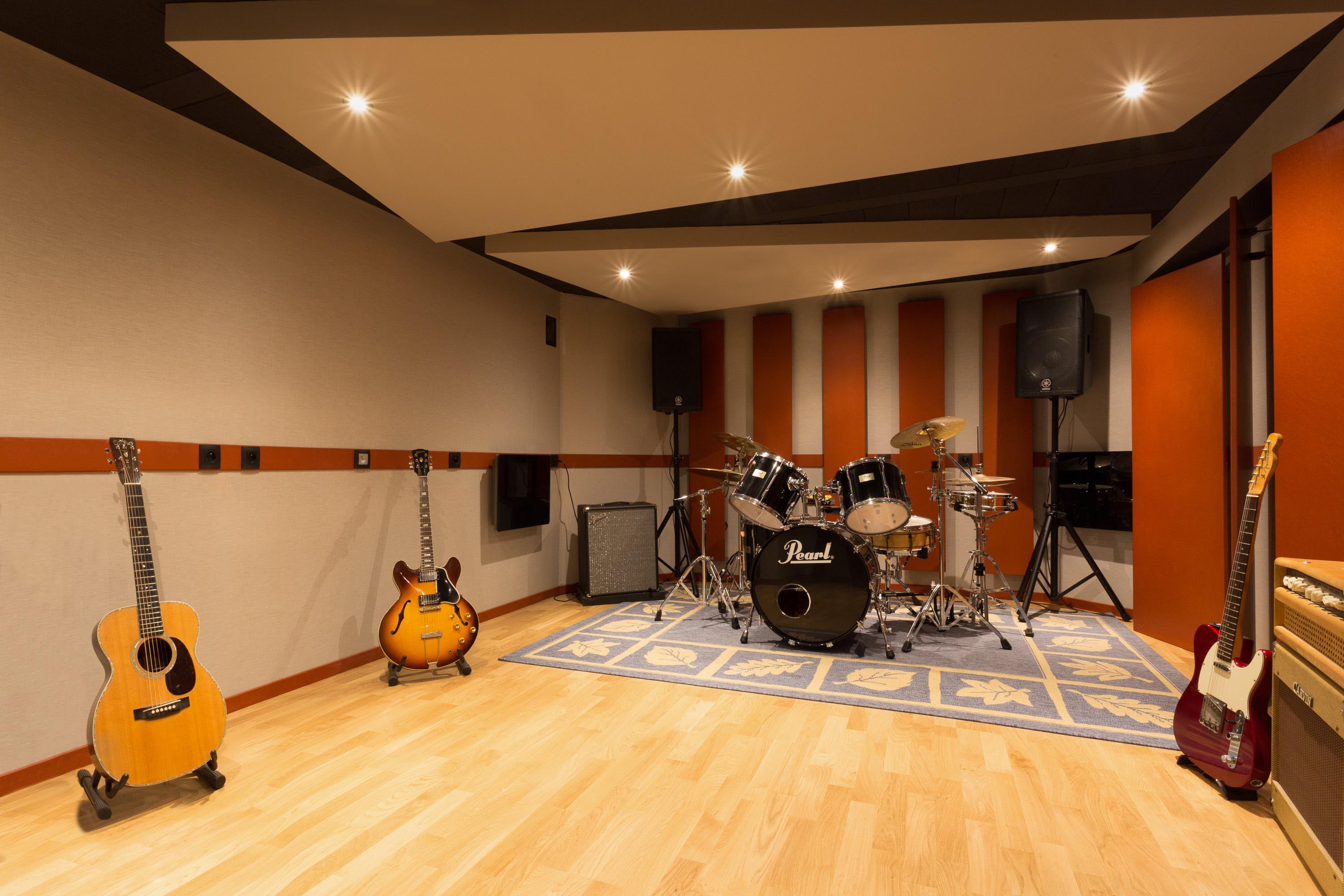

2017 - Studio de répétitions - Noisy le Grand

Etude et réalisation complète : transformation d'un sous-sol d'une surface brute de 26 m2 en studio de répétitions musicales privé.

Avant Projet Sommaire : étude de faisabilité ; estimation du coût prévisionnel et de la durée des travaux. Avant Projet Détaillé : mesures d'isolement avant traitement acoustique ; réseau électrique ; ventilation insonorisée ; traitement acoustique.

Porte acoustique 51 dB, précâblage électrique ; ventilation silencieuse ; éléments de traitement acoustique sur mesure ; habillage toile acoustique tendue ; parquet et peintures. Matériel audio et instruments de musique fournis par le client.

Cliquer sur la photo ci-contre pour lancer le diaporama >

(avec instruments)







Cliquer sur la photo ci-contre pour lancer le diaporama >

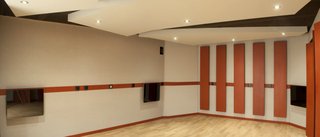

(salle vide)





Studio de répétitions à Noisy le Grand

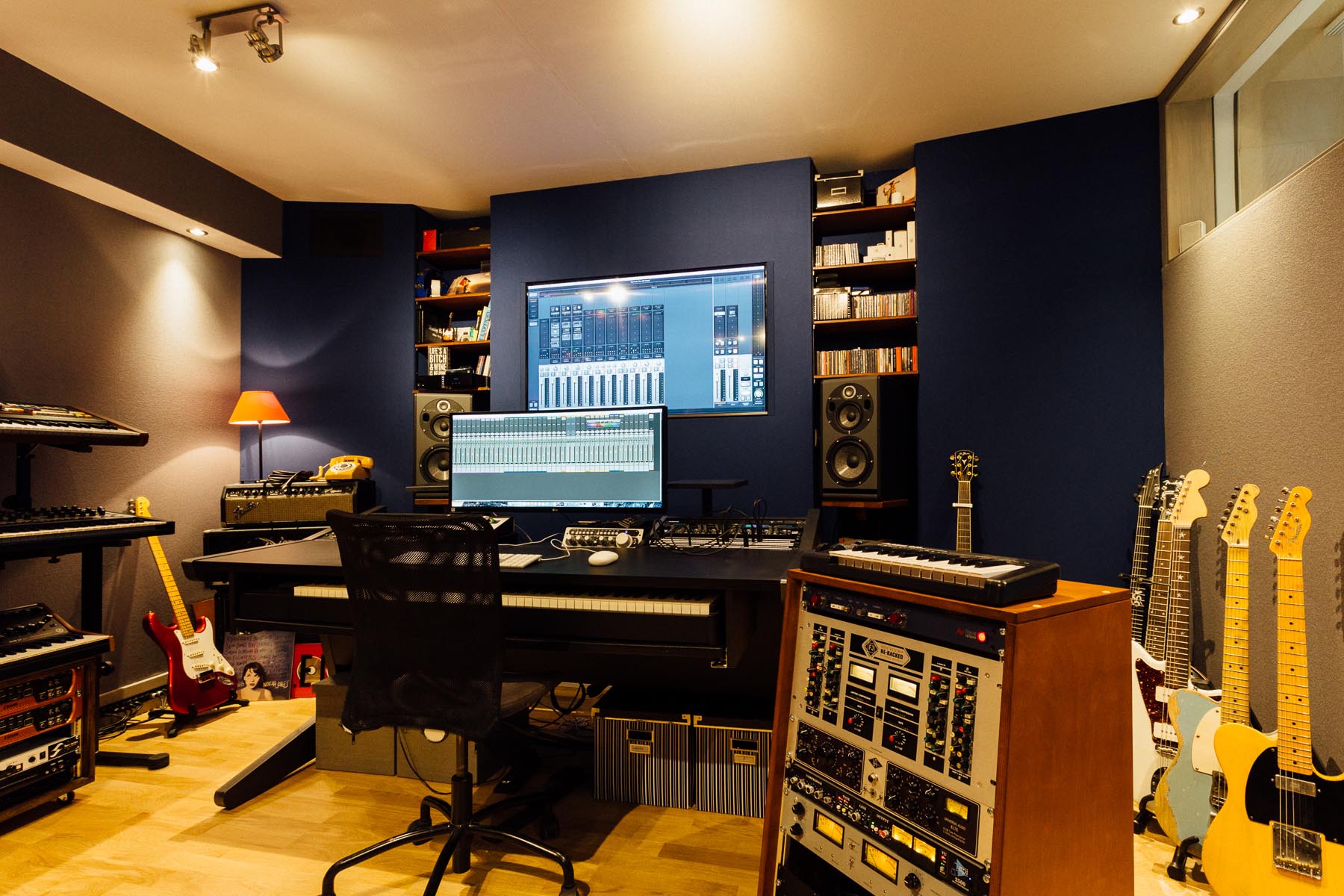

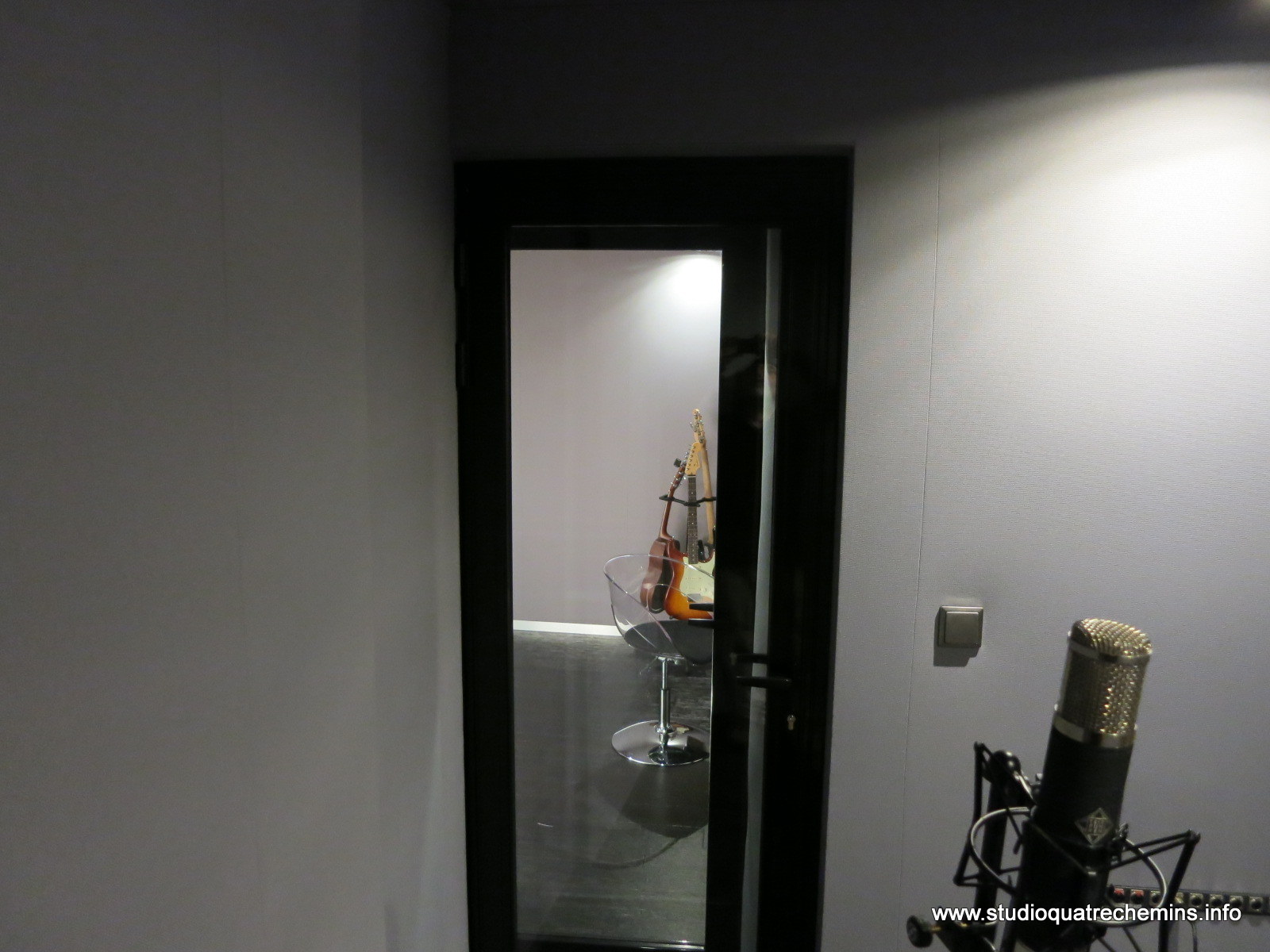

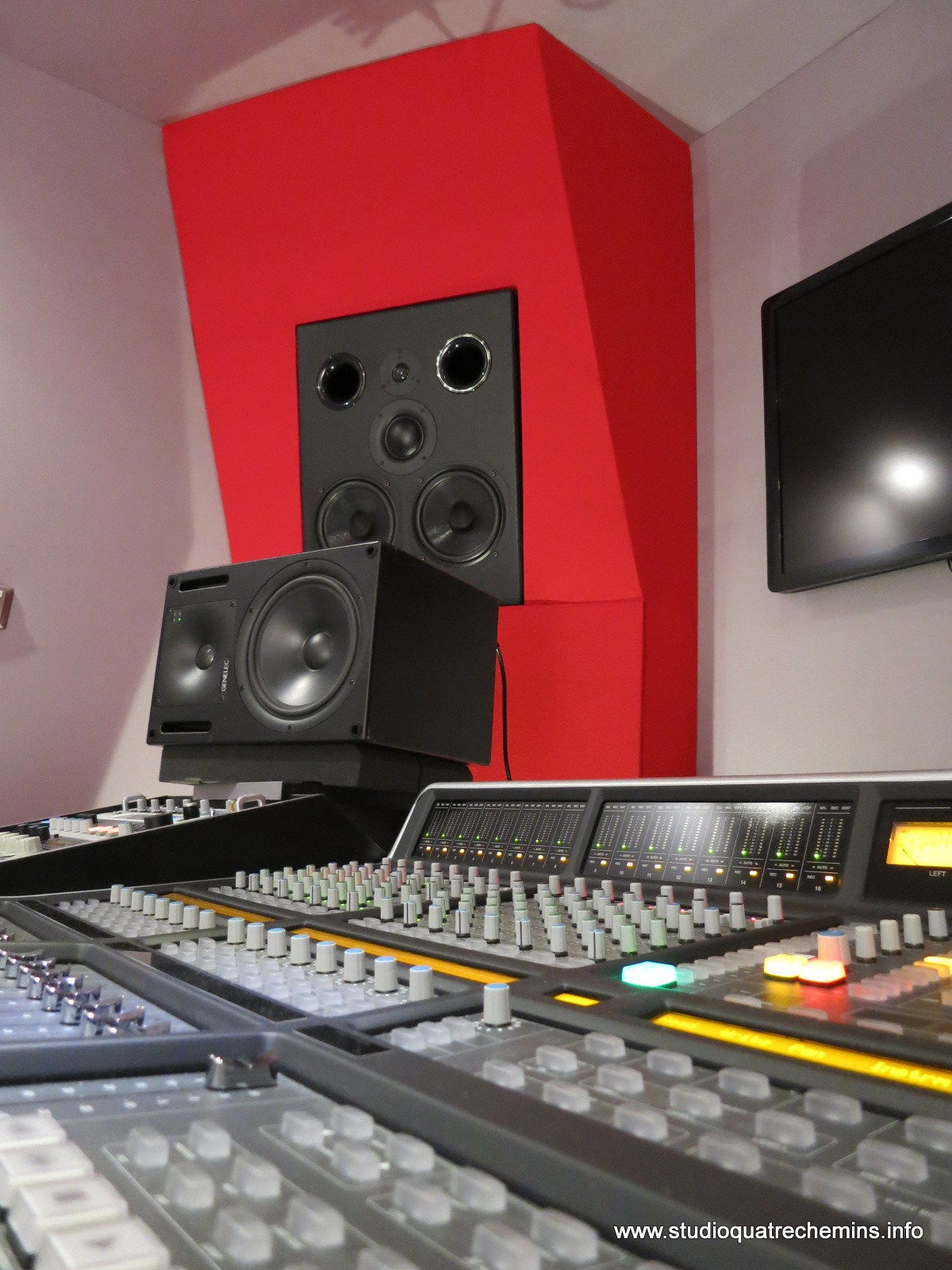

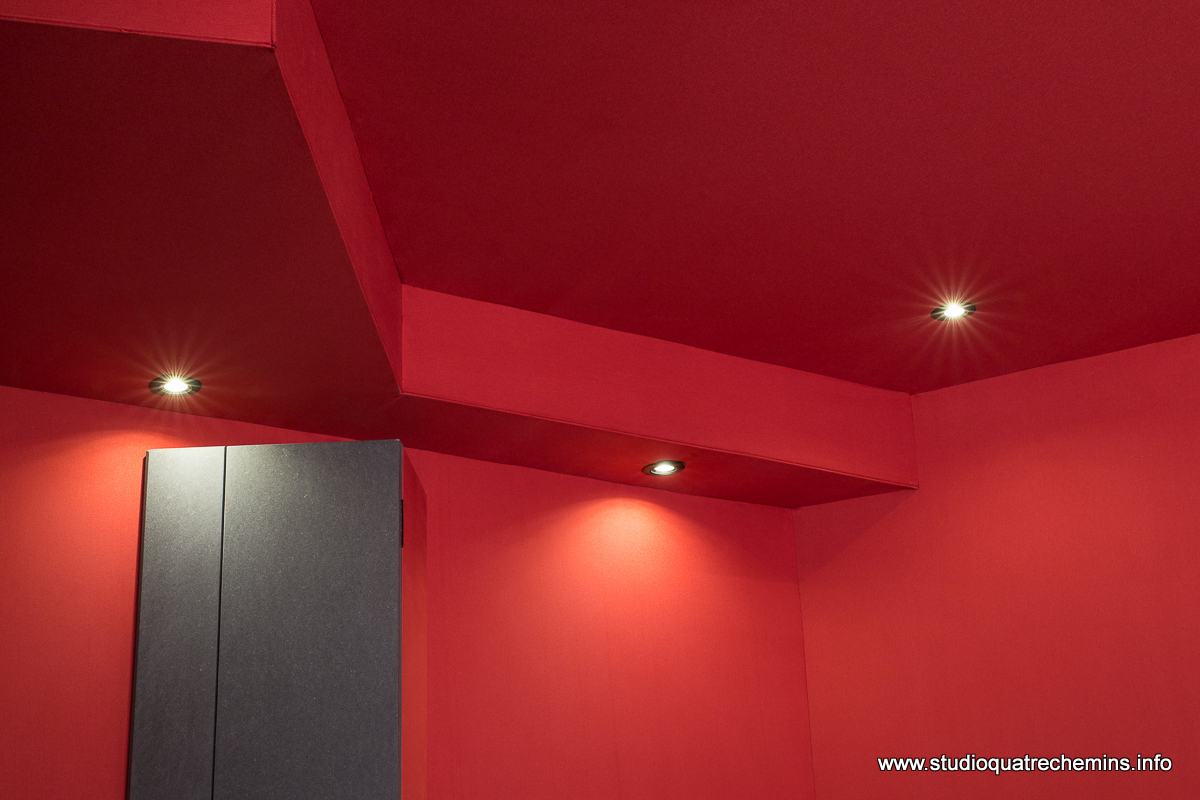

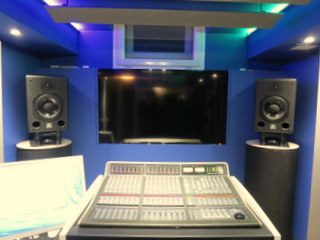

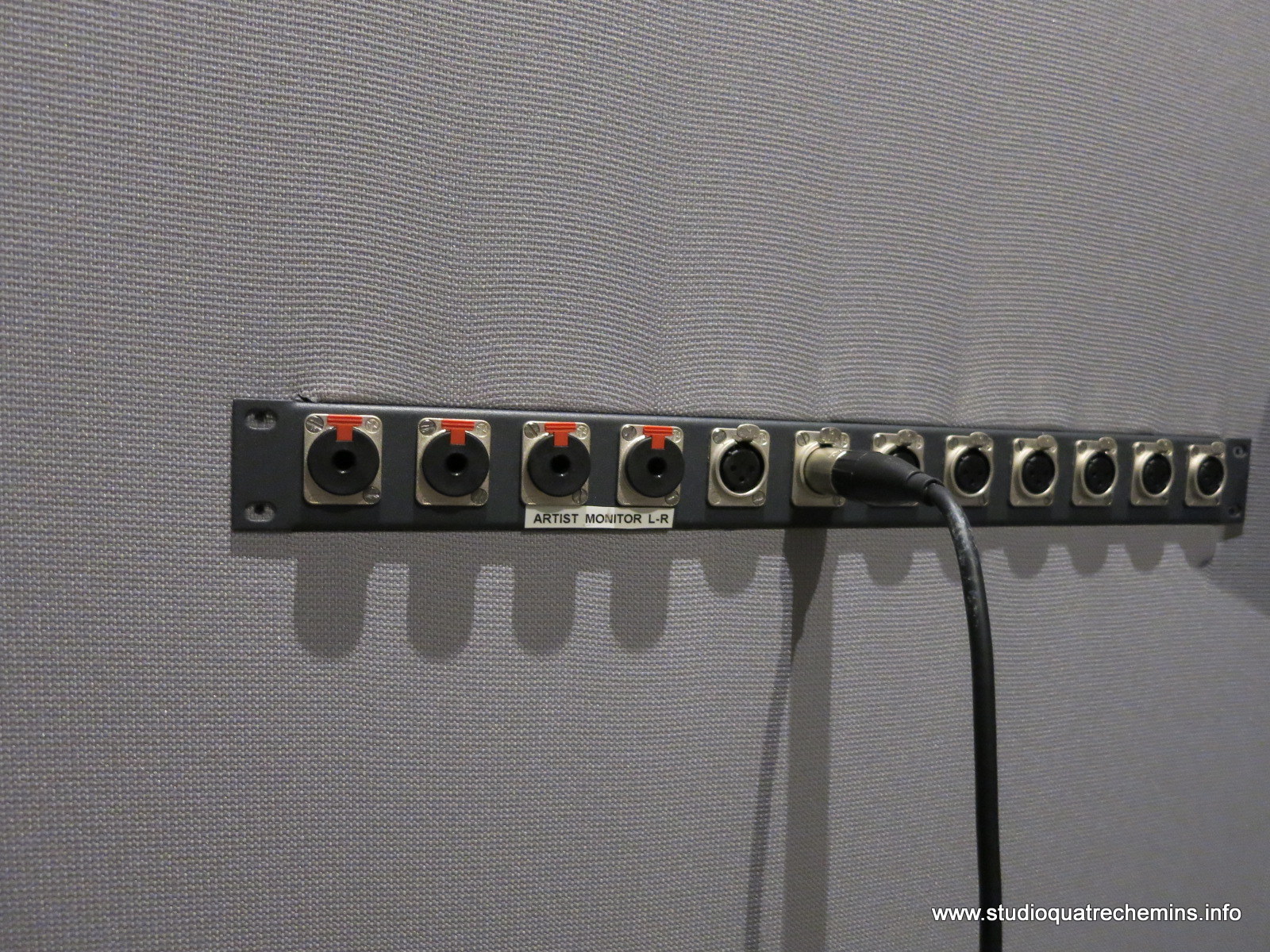

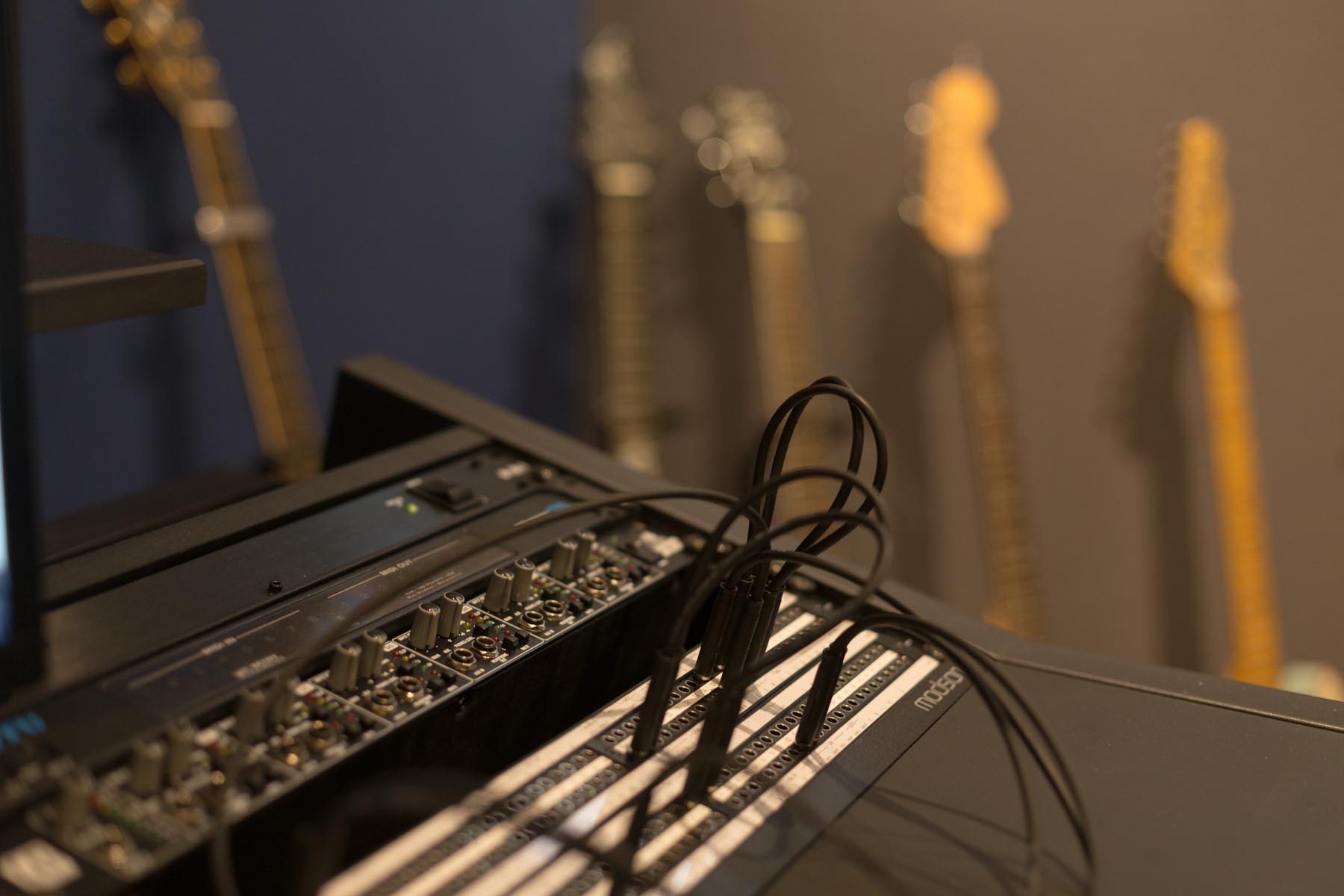

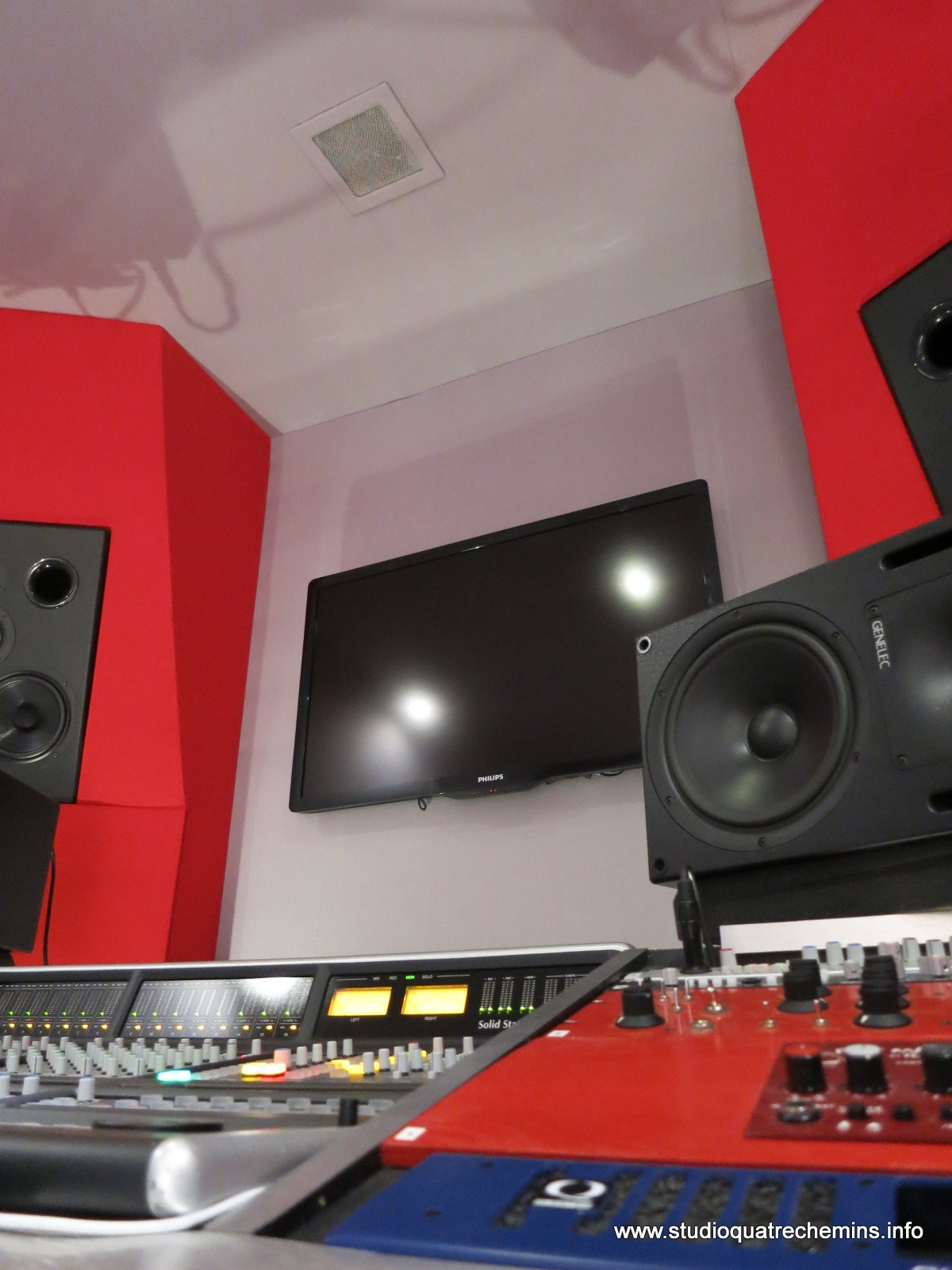

2016 - Studio d'enregistrement et de mixage - Paris

Etude et réalisation complète : transformation d'un ancien atelier de 32 m2 en studio d'enregistrement et de mixage.

Avant Projet Sommaire : étude de faisabilité pour la création d'un studio d'enregistrement régie/cabine ; estimation du coût prévisionnel et de la durée des travaux. Avant Projet Détaillé : réseau électrique ; ventilation insonorisée ; liaisons audio ; isolation acoustique ; mesures avant traitement acoustique ; traitement acoustique.

Précâblage électrique ; précâblage audio ; pose ventilation ; montage isolation désolidarisée régie et cabine ; montage éléments de traitement acoustique sur mesure en régie et cabine ; encastrement moniteur TV ; habillages extérieurs. Fourniture et optimisation d'un caisson de graves sur mesure. Conception et cablage d'un patch 192 points. Optimisation acoustique et réglages. Matériel audio et instruments fournis principalement par le client.

Cliquer sur la photo ci-contre pour lancer le diaporama >

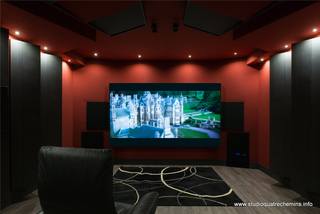

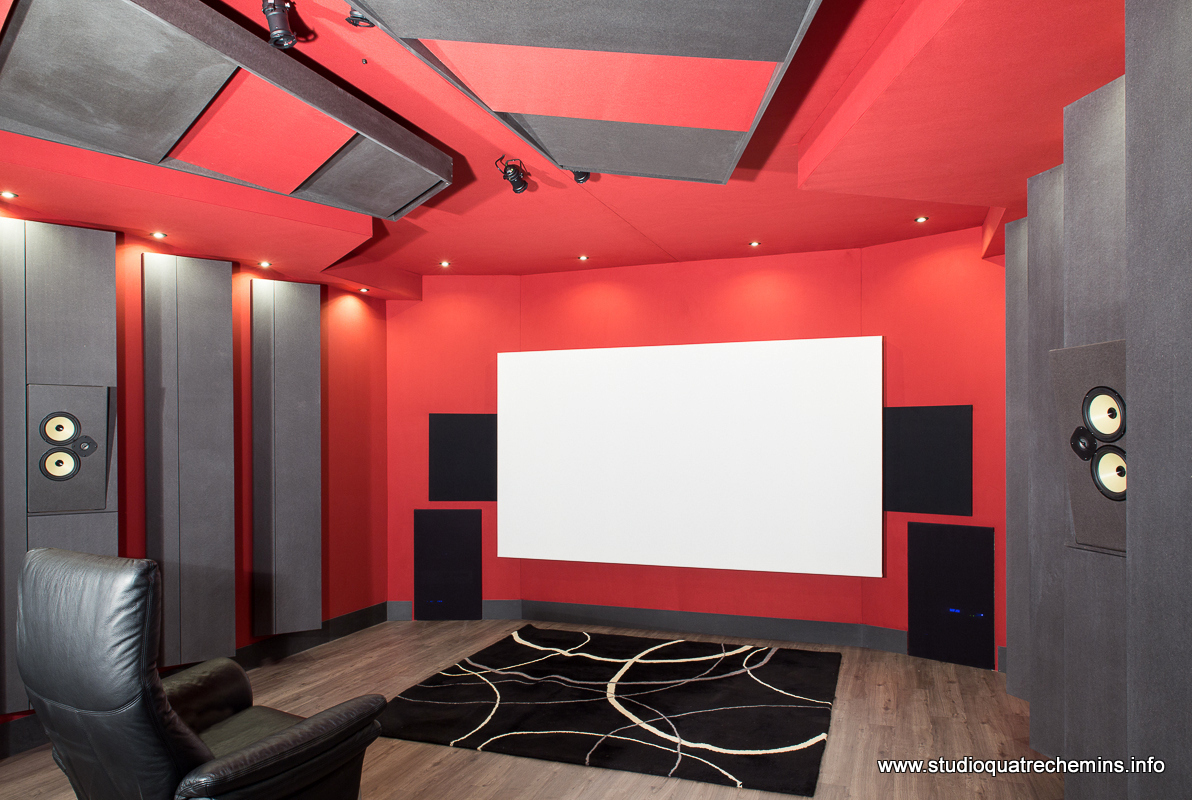

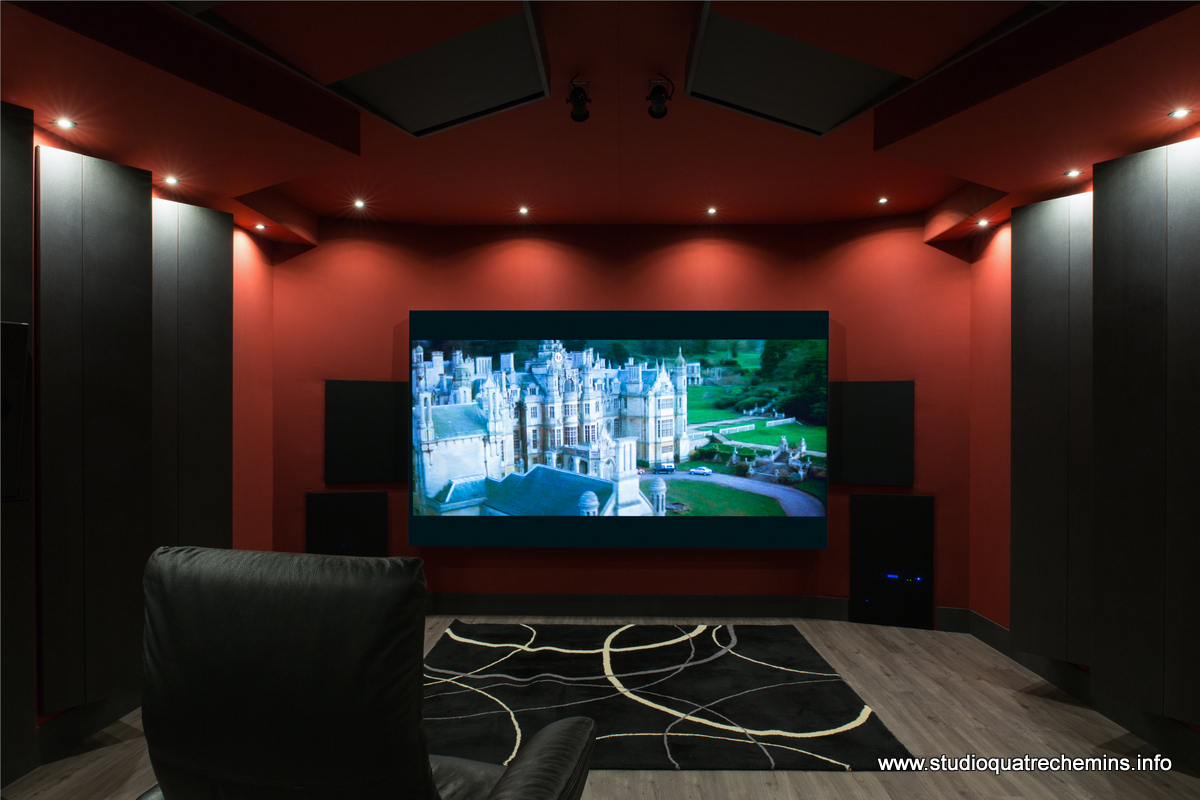

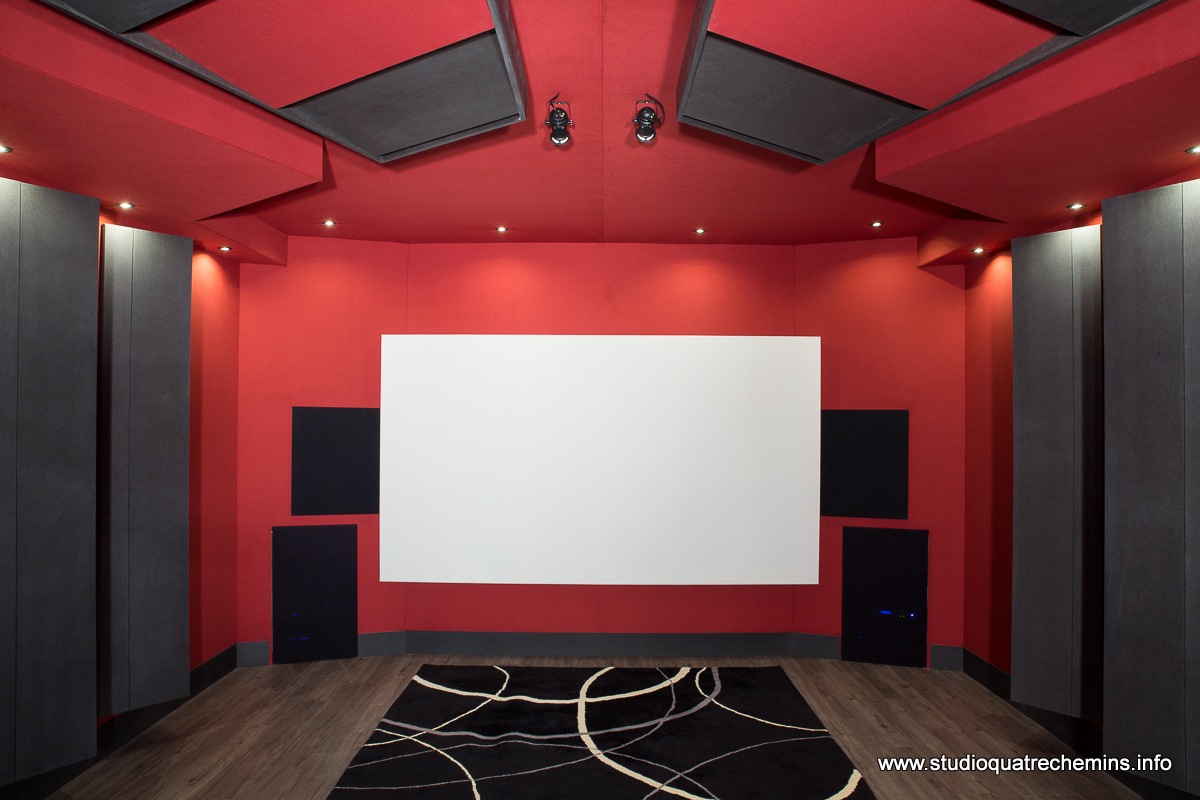

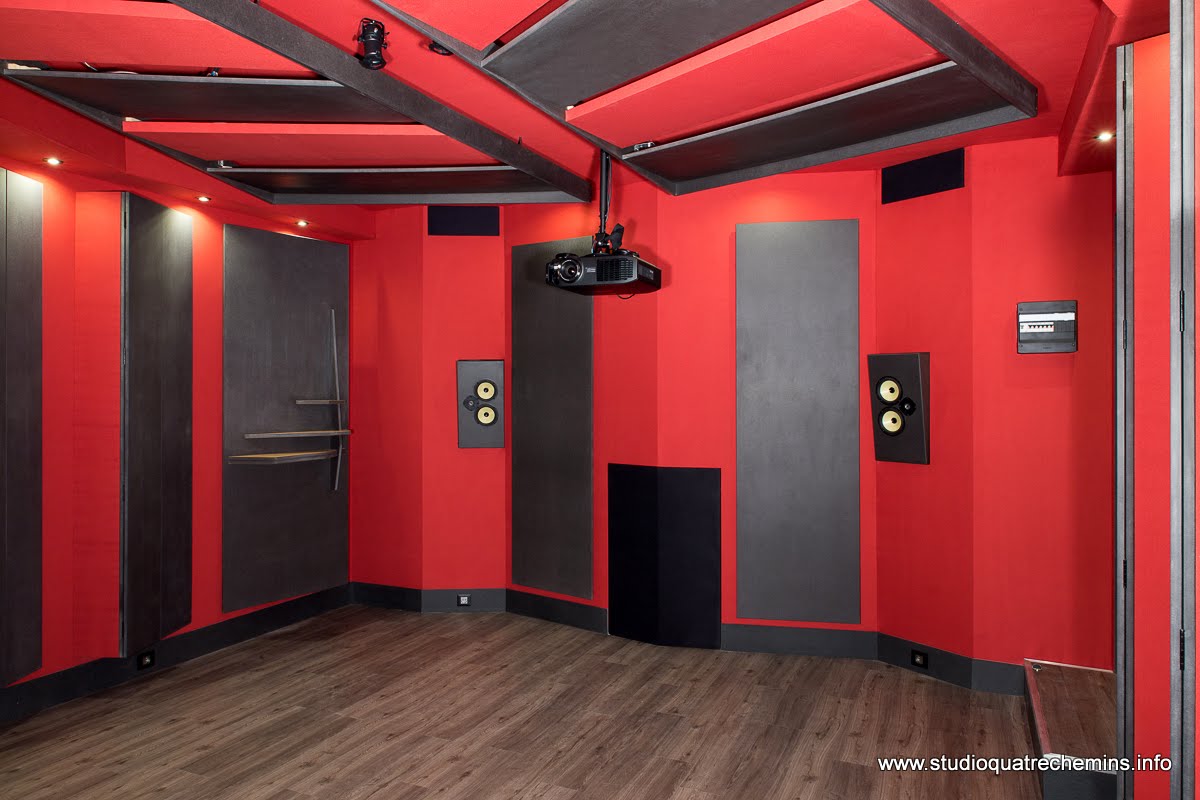

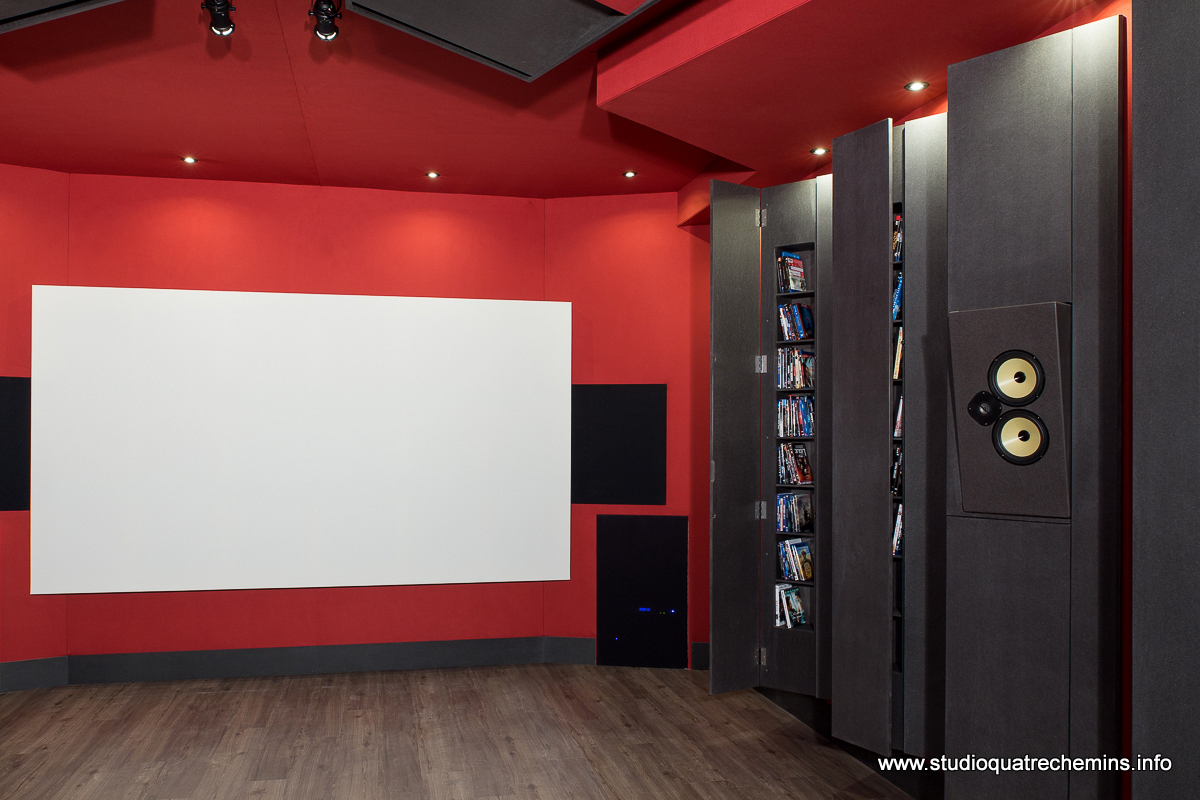

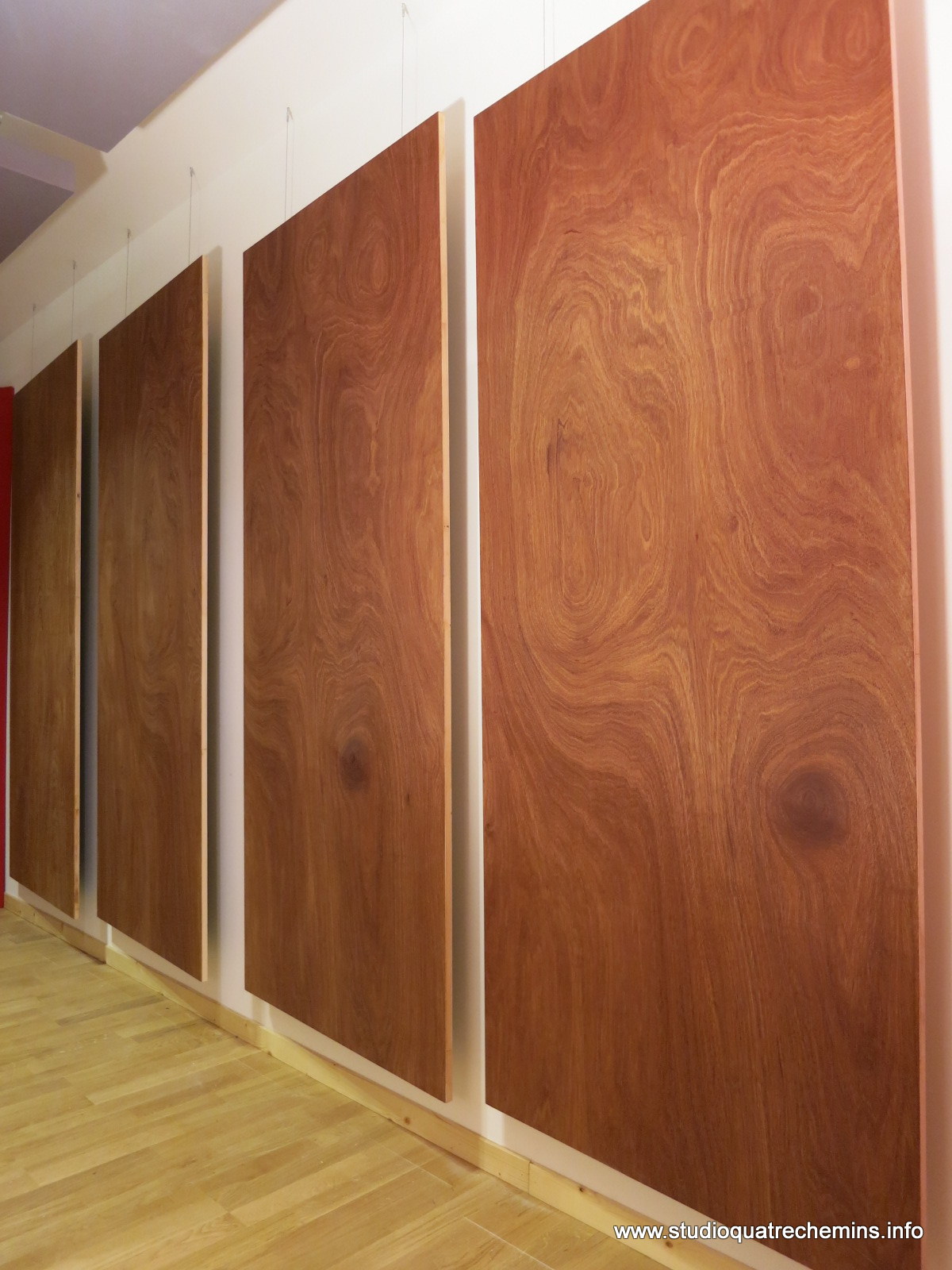

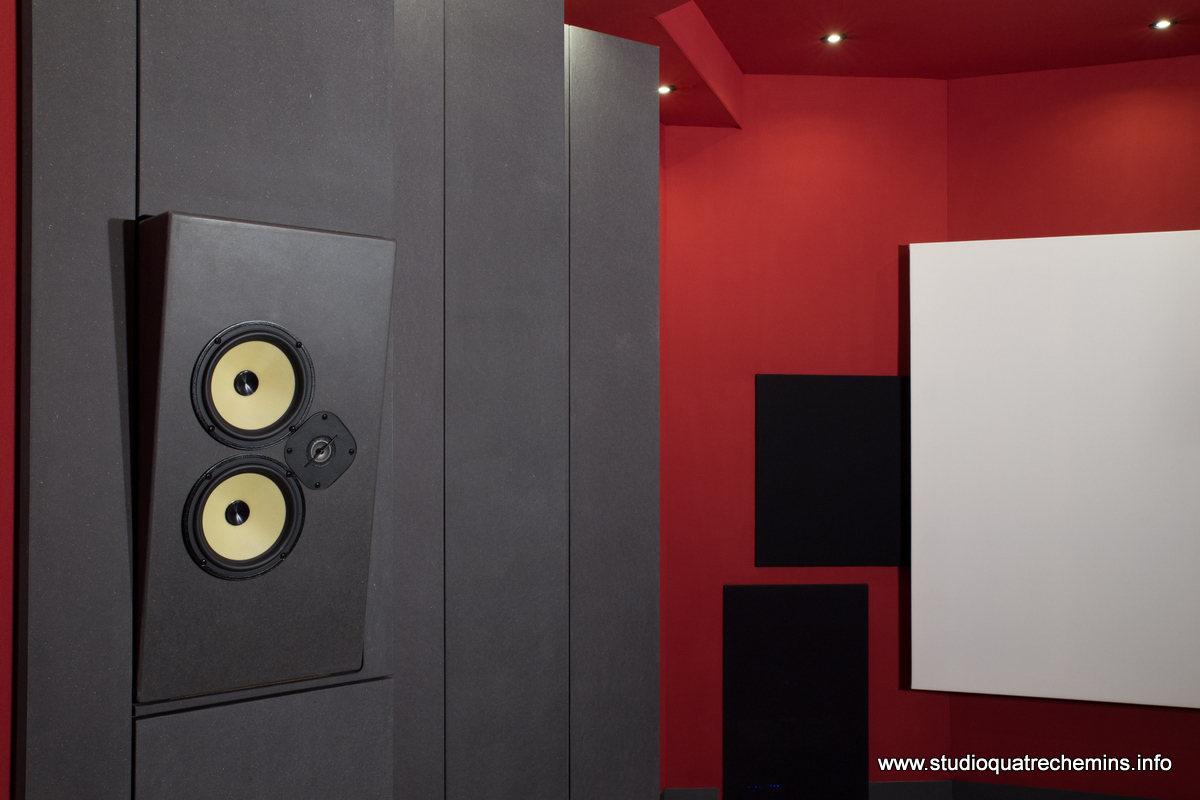

2015 - Cinéma privé 37 m²

Aménagement d'un cinéma privé sur la base d'une structure isolée existante.
Traitement acoustique, meubles sur mesure, optimisation son.

Matériel audio et vidéo partiellement fourni par le client. Mesures acoustiques initiales en vue du traitement acoustique ; câblage : secteur, audio, vidéo, éclairage ; circuits de ventilation insonorisée ; supports d'enceintes désolidarisées sur mesure ; encastrement acoustique des enceintes ; traitement acoustique des murs, corniches et plafond ; mur arrière bass-trap sur mesure à six pans ; habillage sol parquet ; habillage parois tissu tendu sans coutures ; menuiserie : aménagements pour 1000 DVD, panneaux acoustiques en murs et plafond ; cadre d'écran de projection ; installation réglages et optimisation du matériel audio ; enceintes d'ambiance latérales et arrière sur-mesure ; fourniture, pose et habillage d'une enceinte de renfort de grave encastrée (HP 46 cm) ; spots et plafonniers ; installation, réglages et optimisation du matériel audio, mesures acoustiques finales. Plus de détails sur cette page.

Cliquer sur la photo ci-contre pour lancer le diaporama >

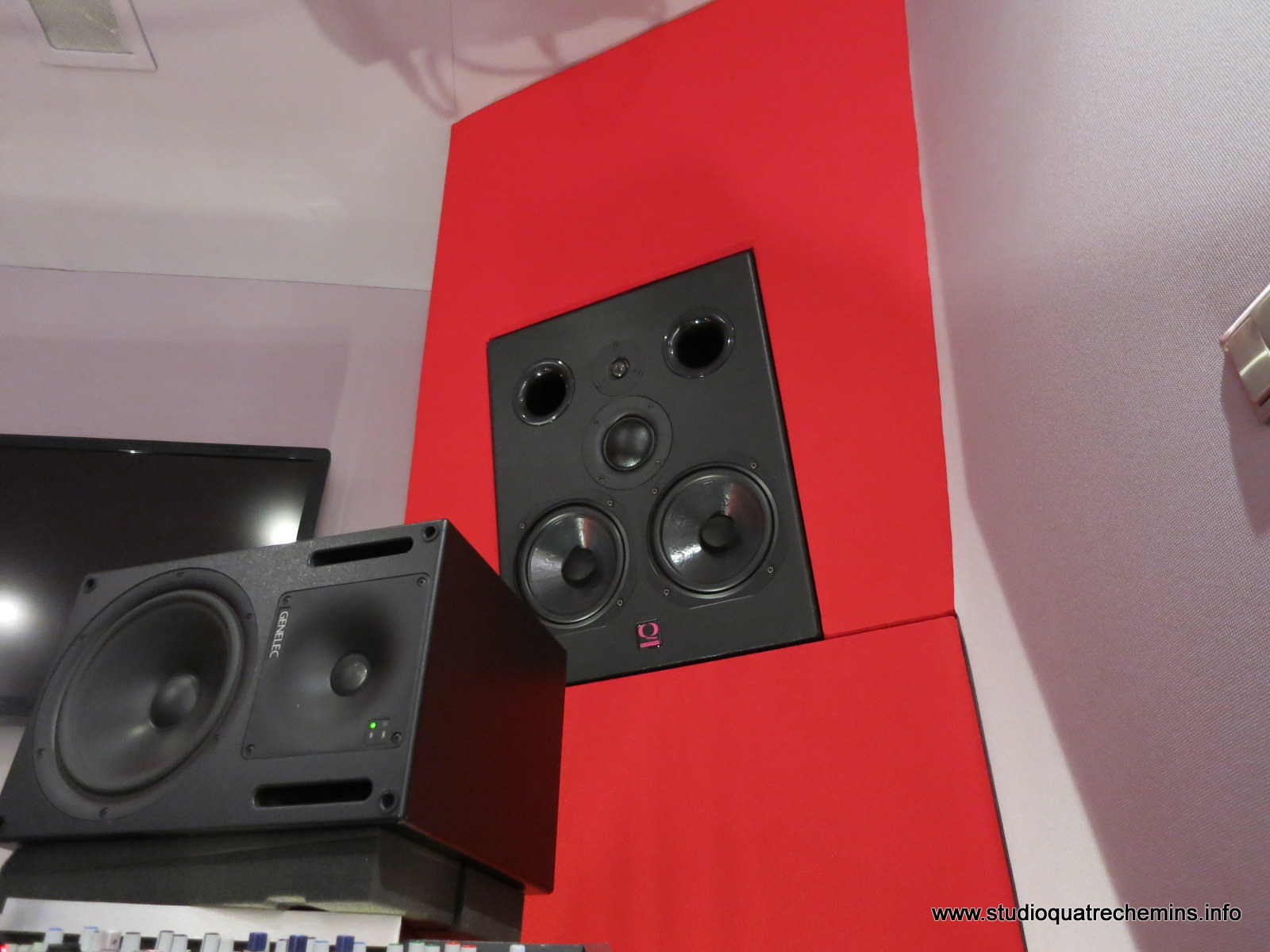

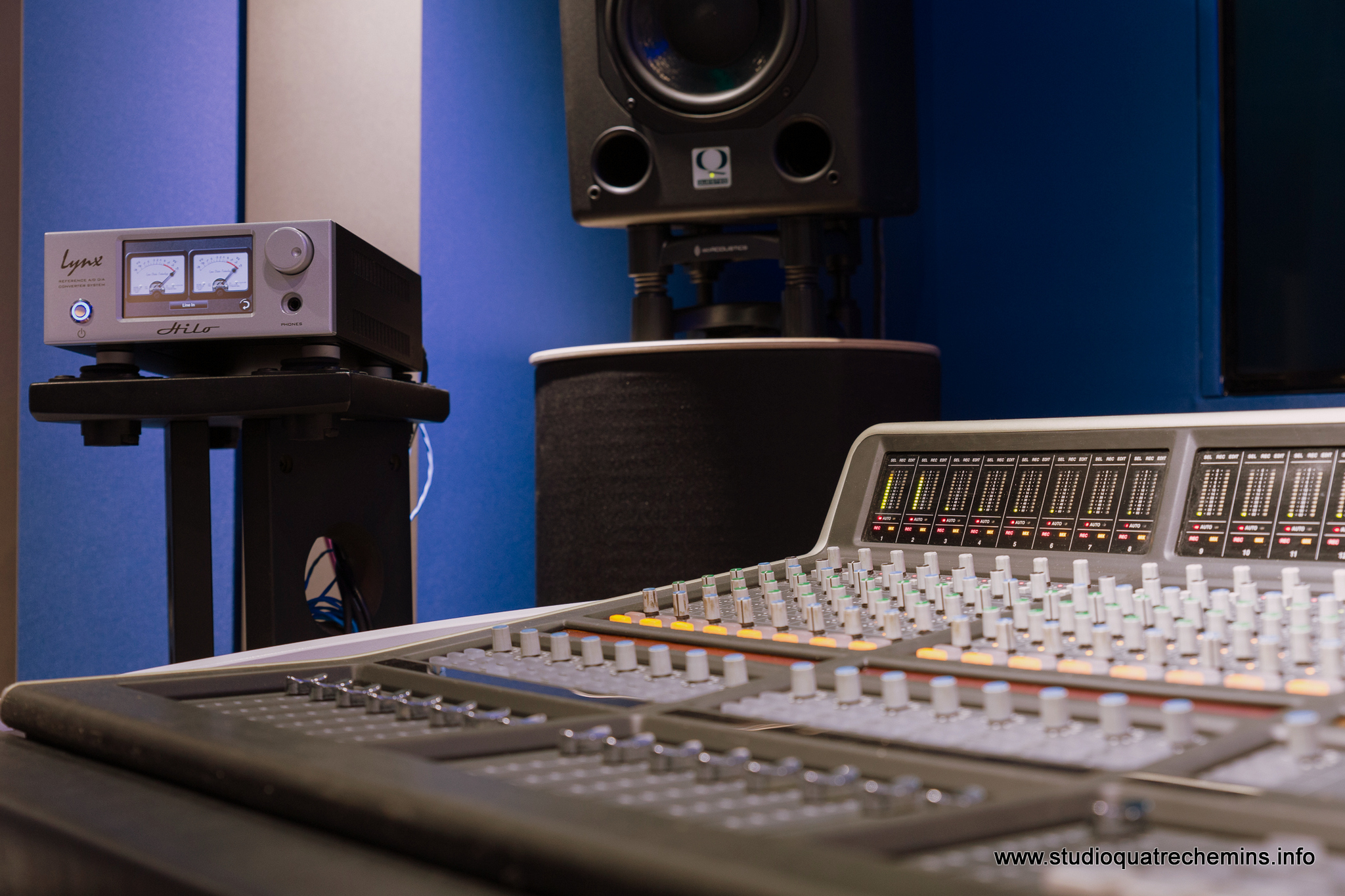

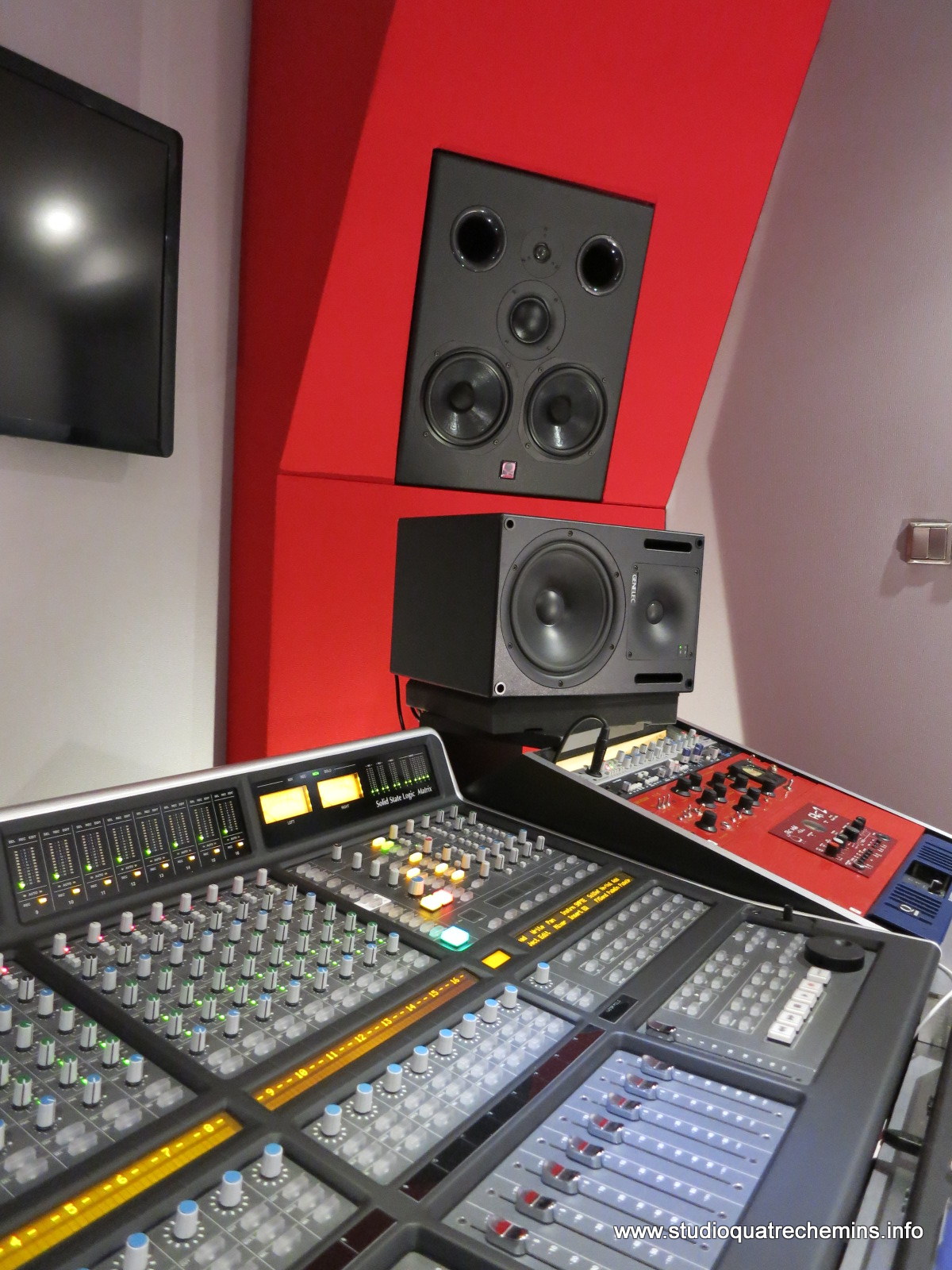

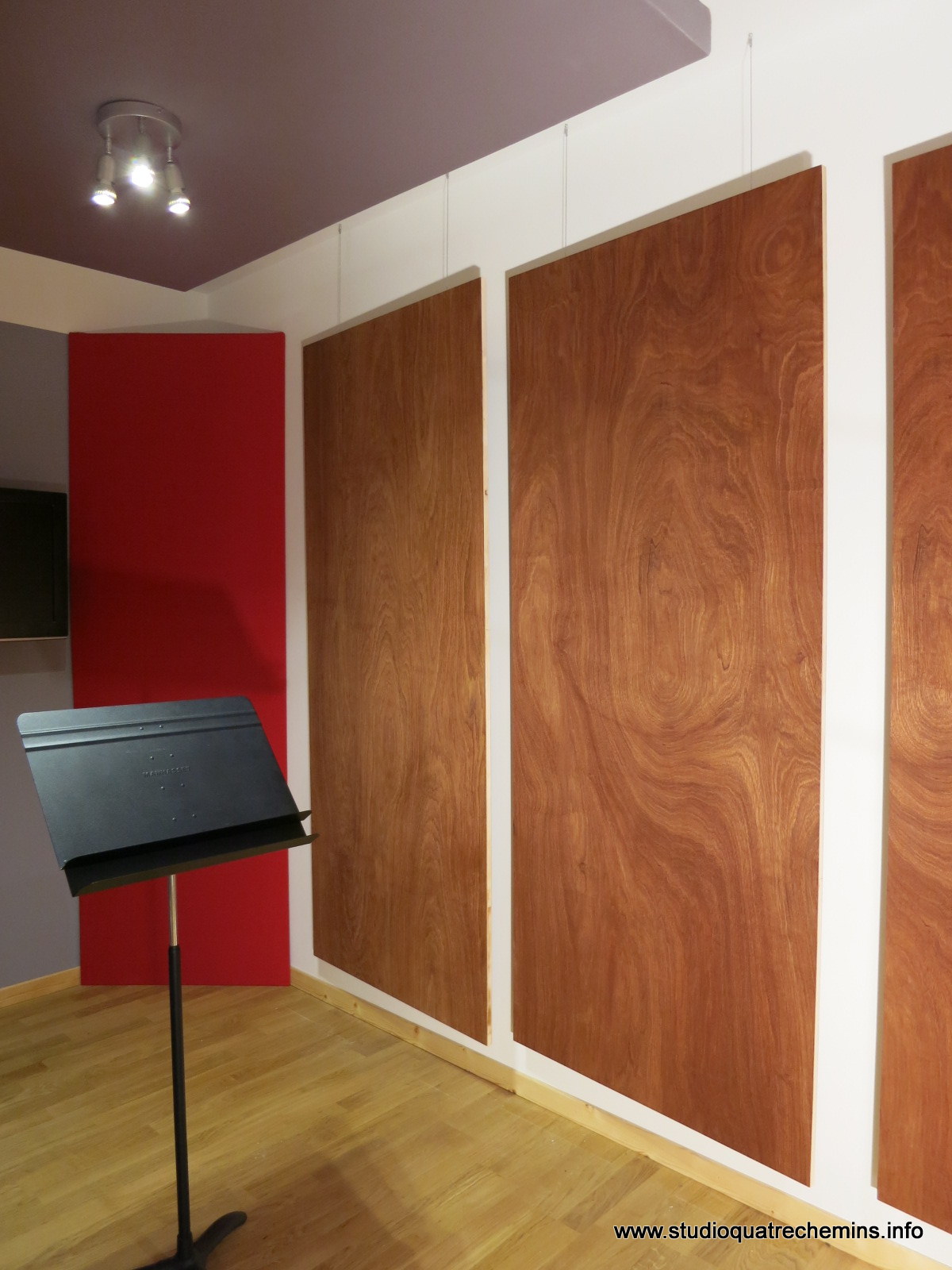

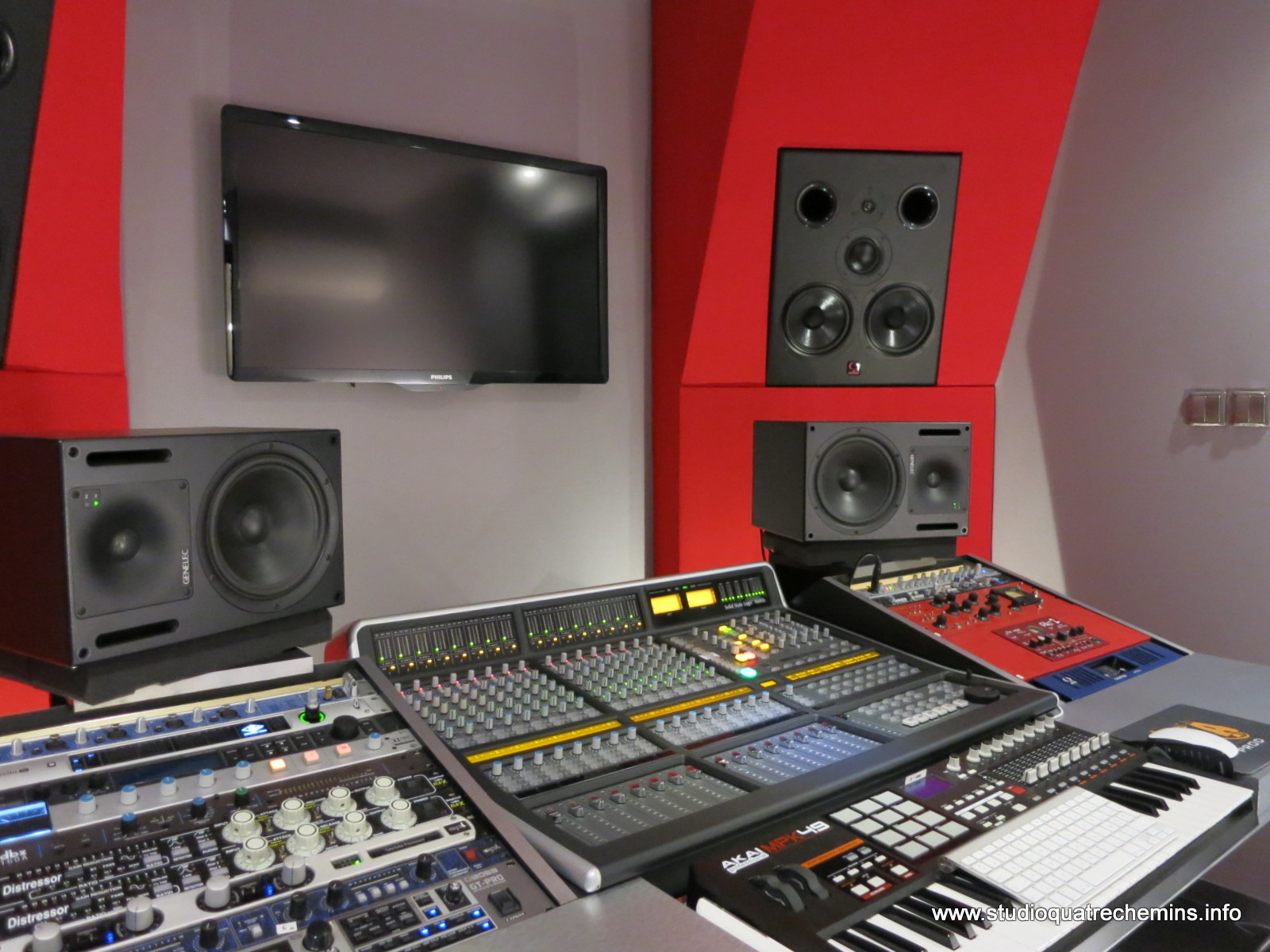

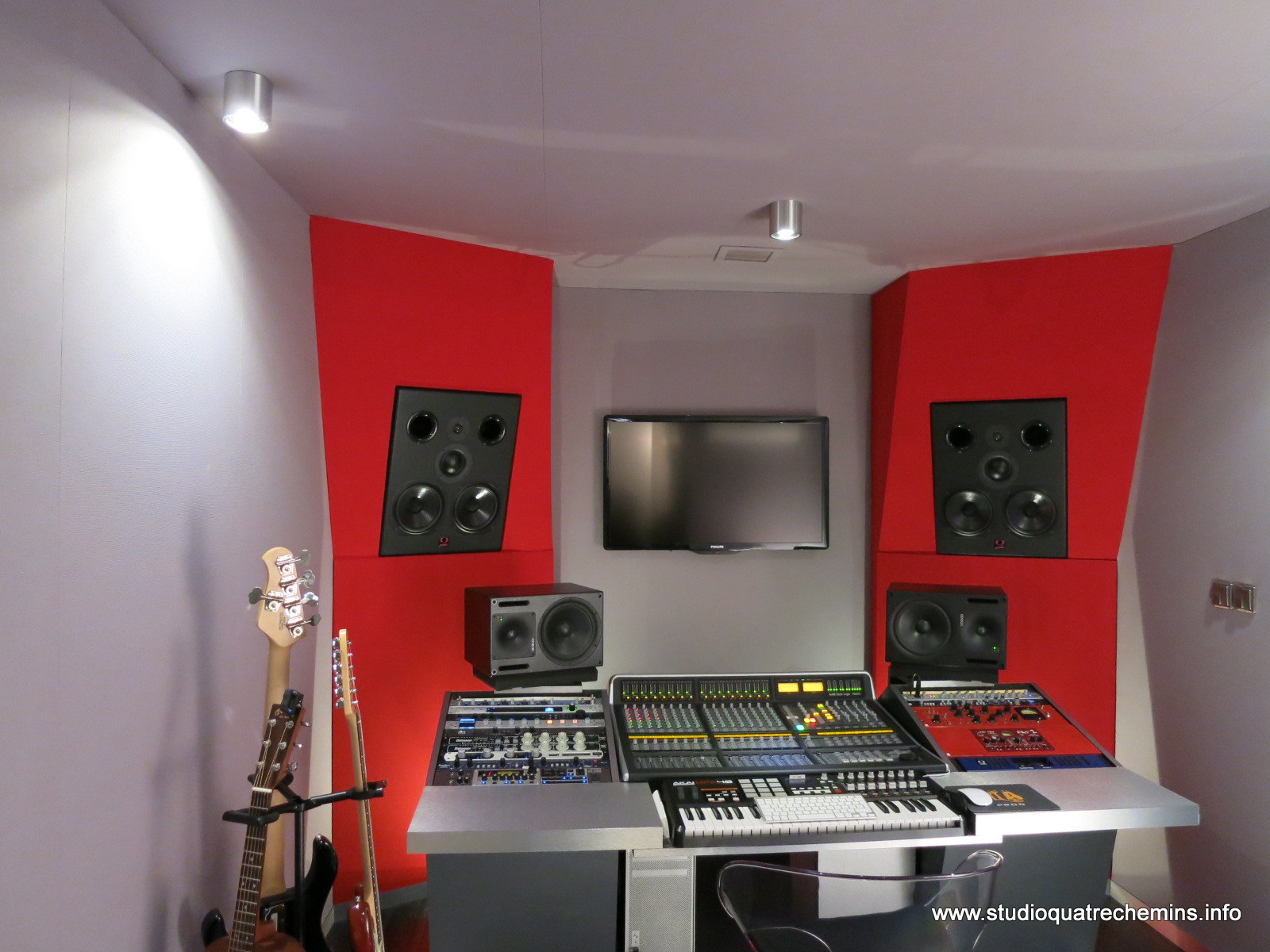

2015 - Studio privé régie / cabine 20 m² - Paris

Isolation acoustique, ventilation, encastrement des enceintes, câblage et traitement acoustique.
Régie : 12 m² - cabine : 7,6 m² - Total : 19,6 m²

  • Isolation "boîte dans la boîte" : une chambre d'enfant se situe au dessus du studio !

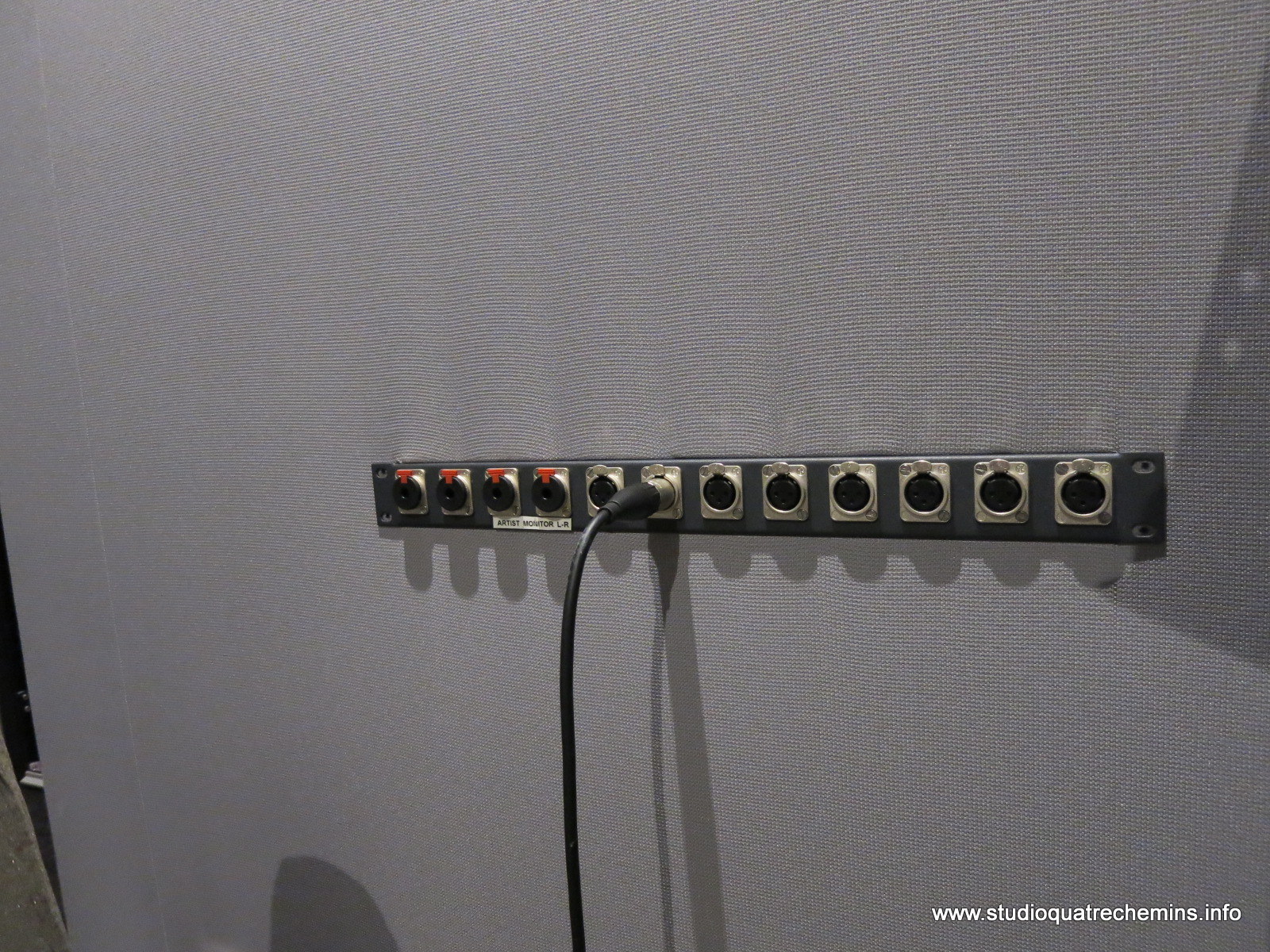

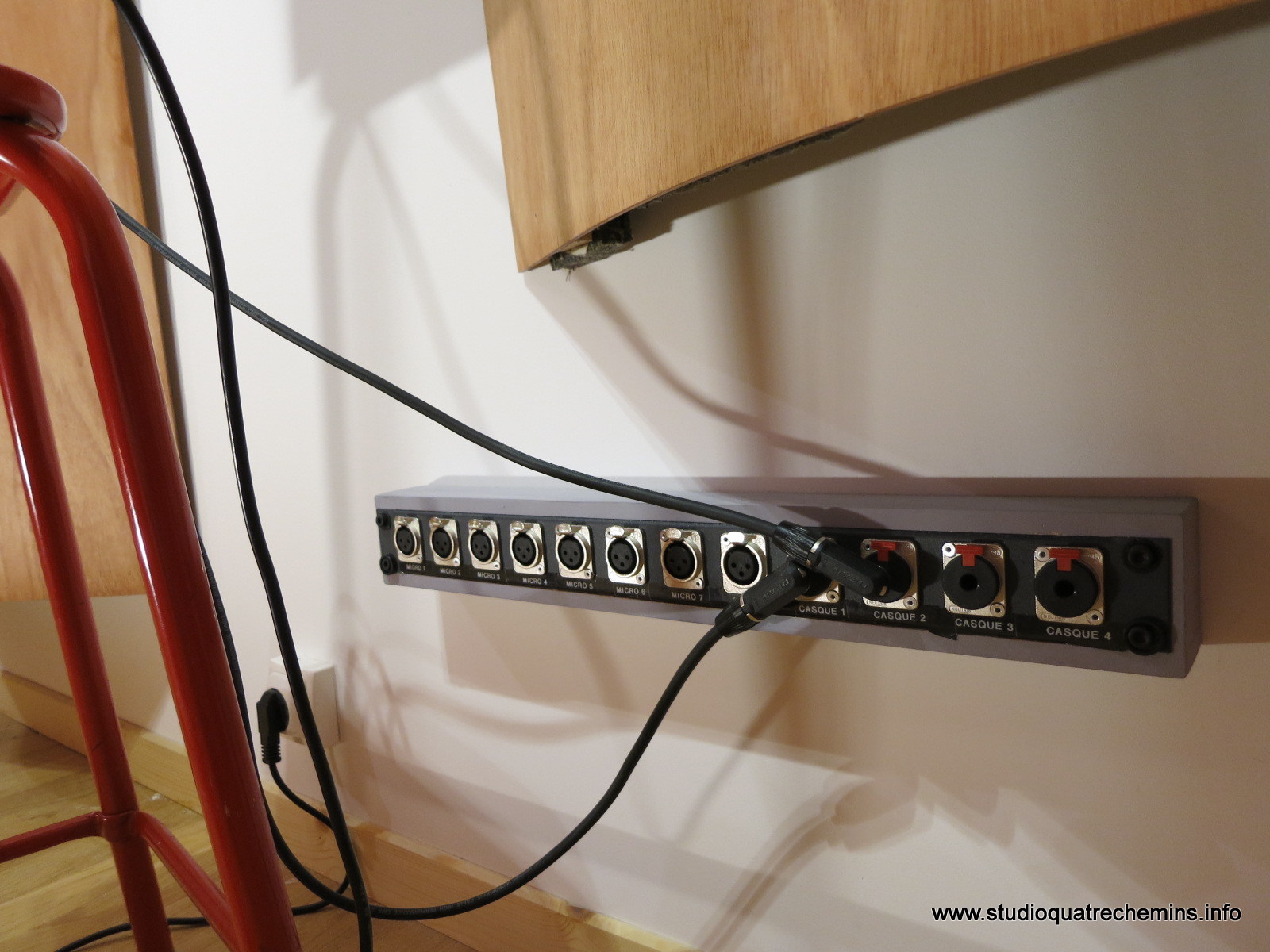

  • Câblage électrique, audio & vidéo : multipaire régie cabine
  • Ventilation : deux circuits indépendants insonorisés
  • Traitement acoustique : bass-trap, résonateurs à membrane et Helmoltz, absorbants
  • Habillage : toile acoustique tendue, pose invisible
  • Enceintes Quested encastrées et désolidarisées

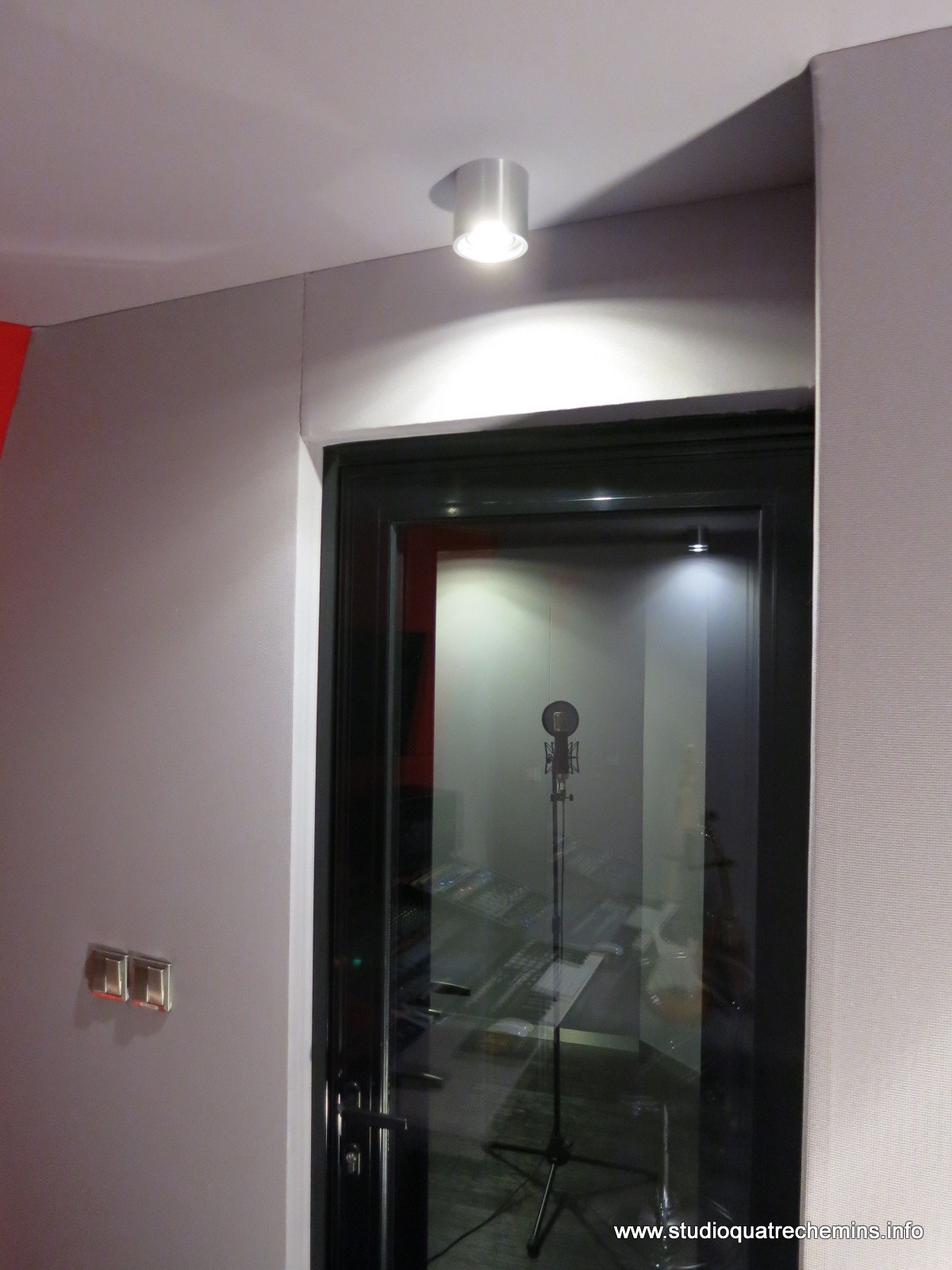

  • Portes vitrées alu haut de gamme sur mesure

Cliquer sur la photo ci-contre pour lancer le diaporama >

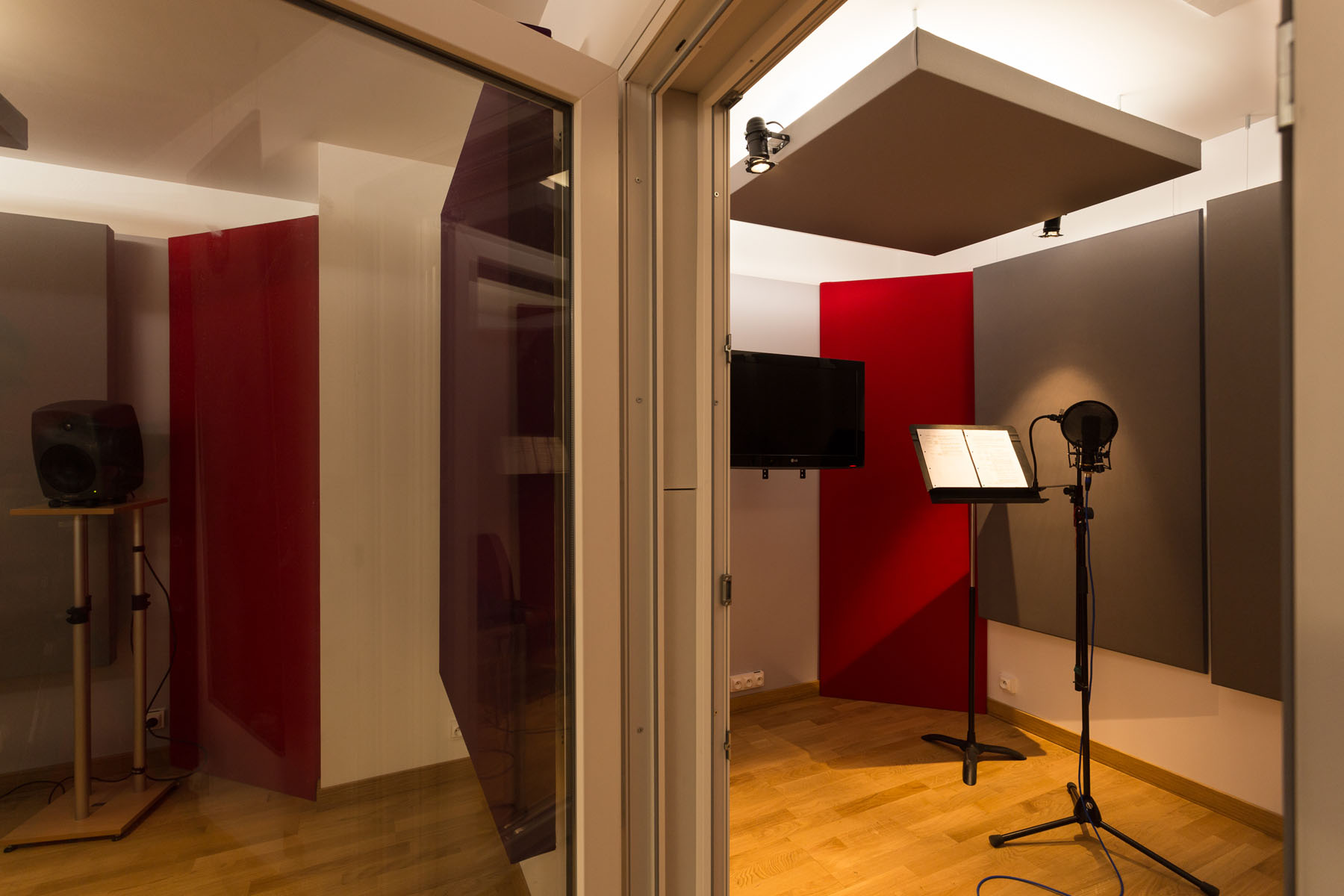

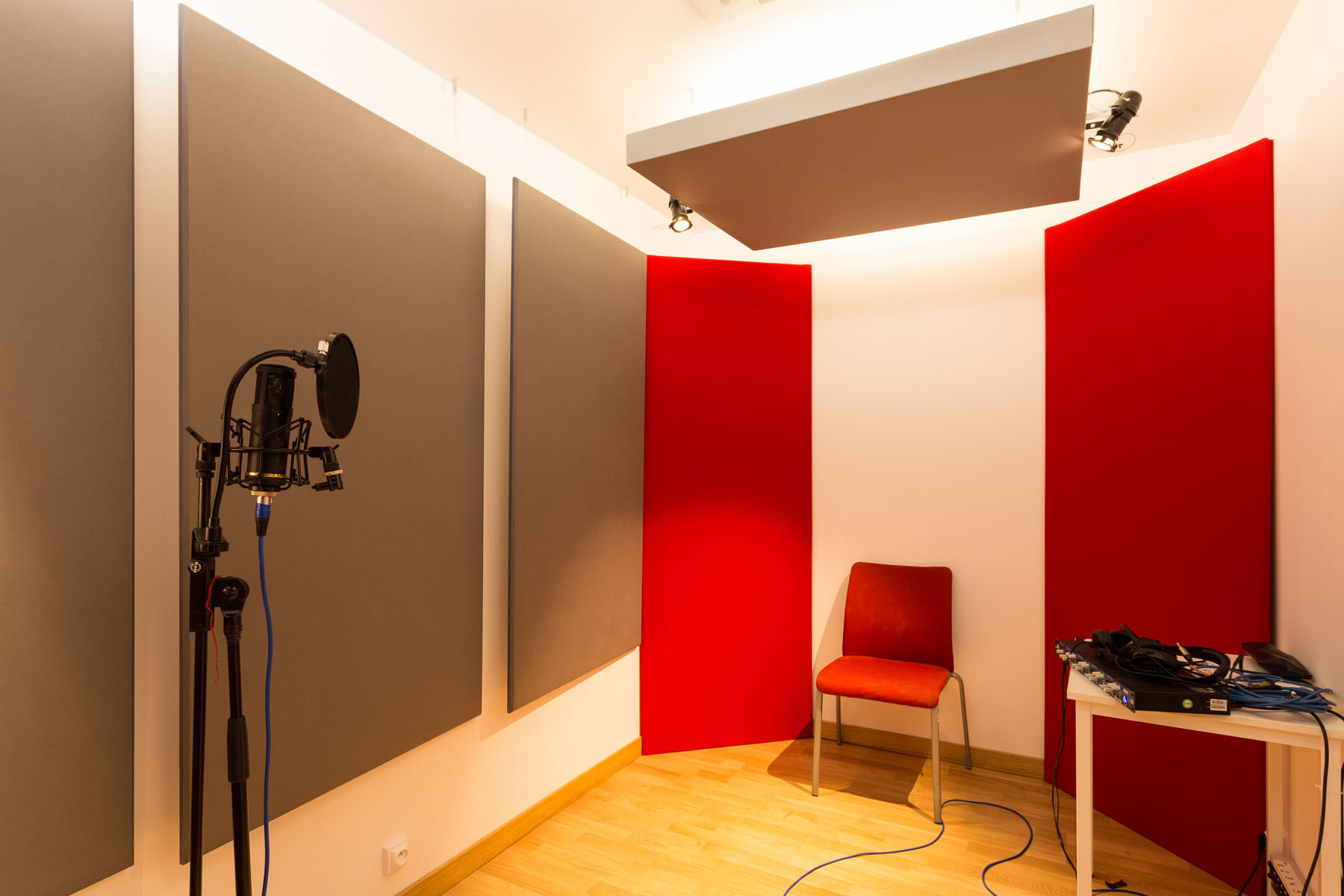

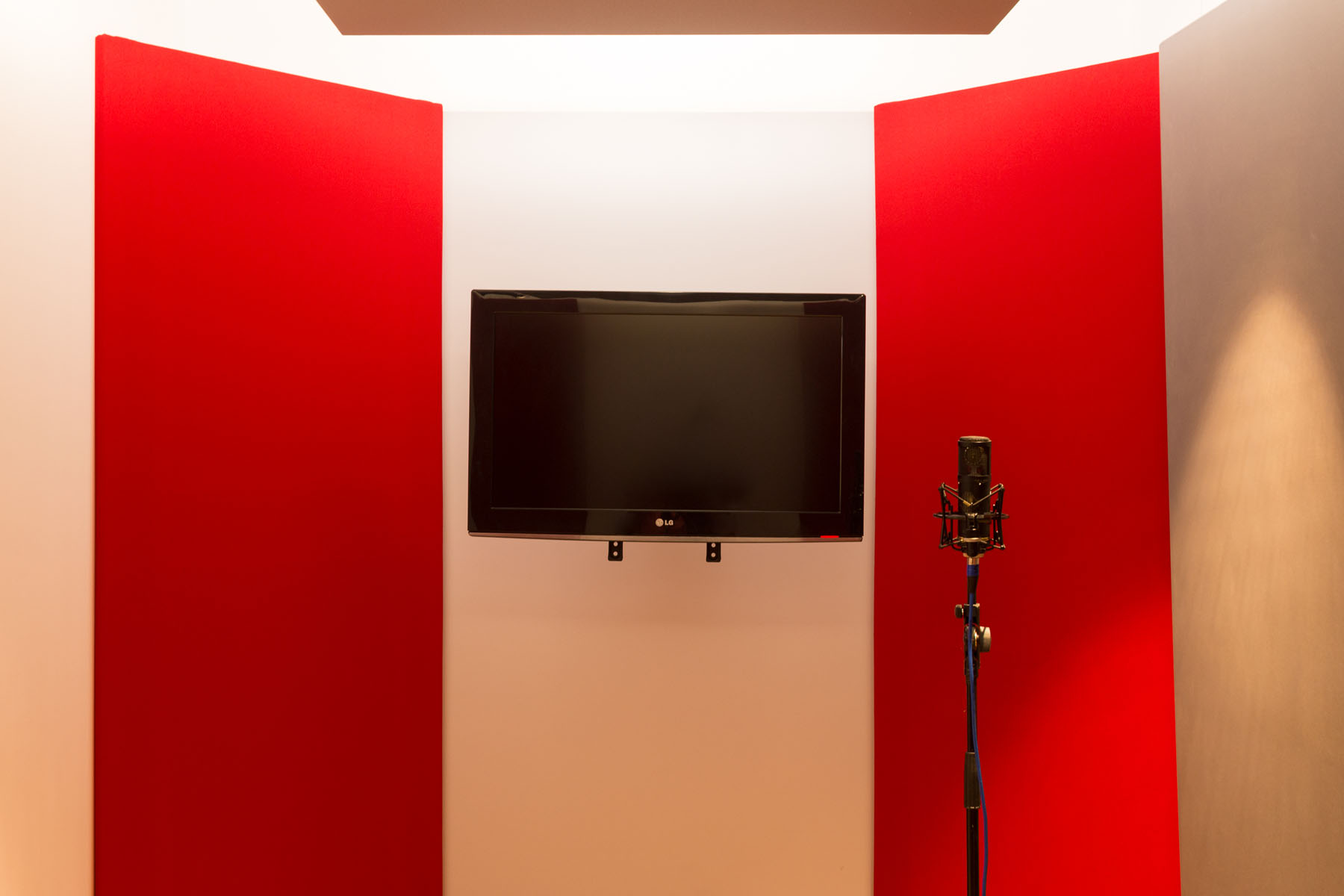

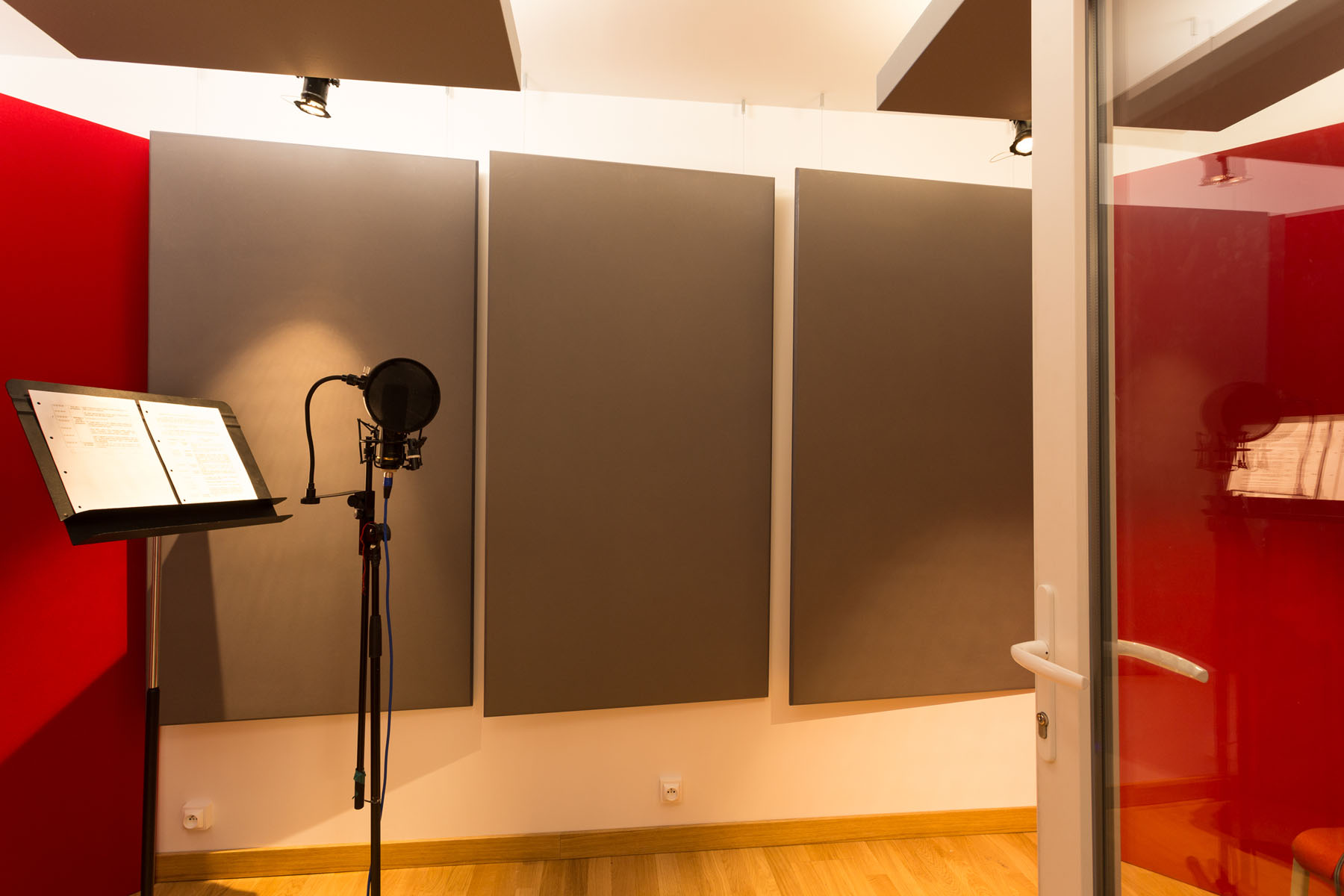

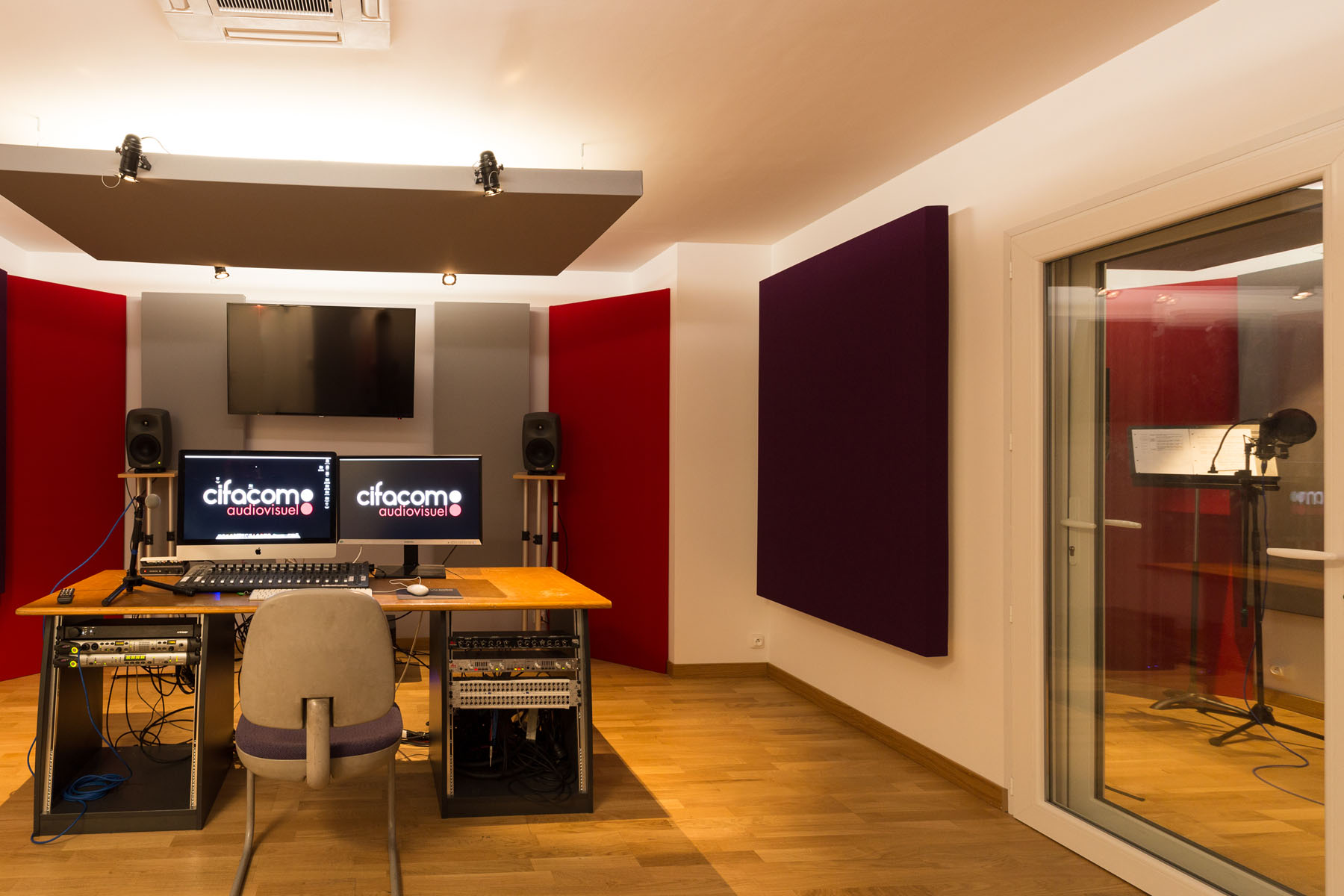

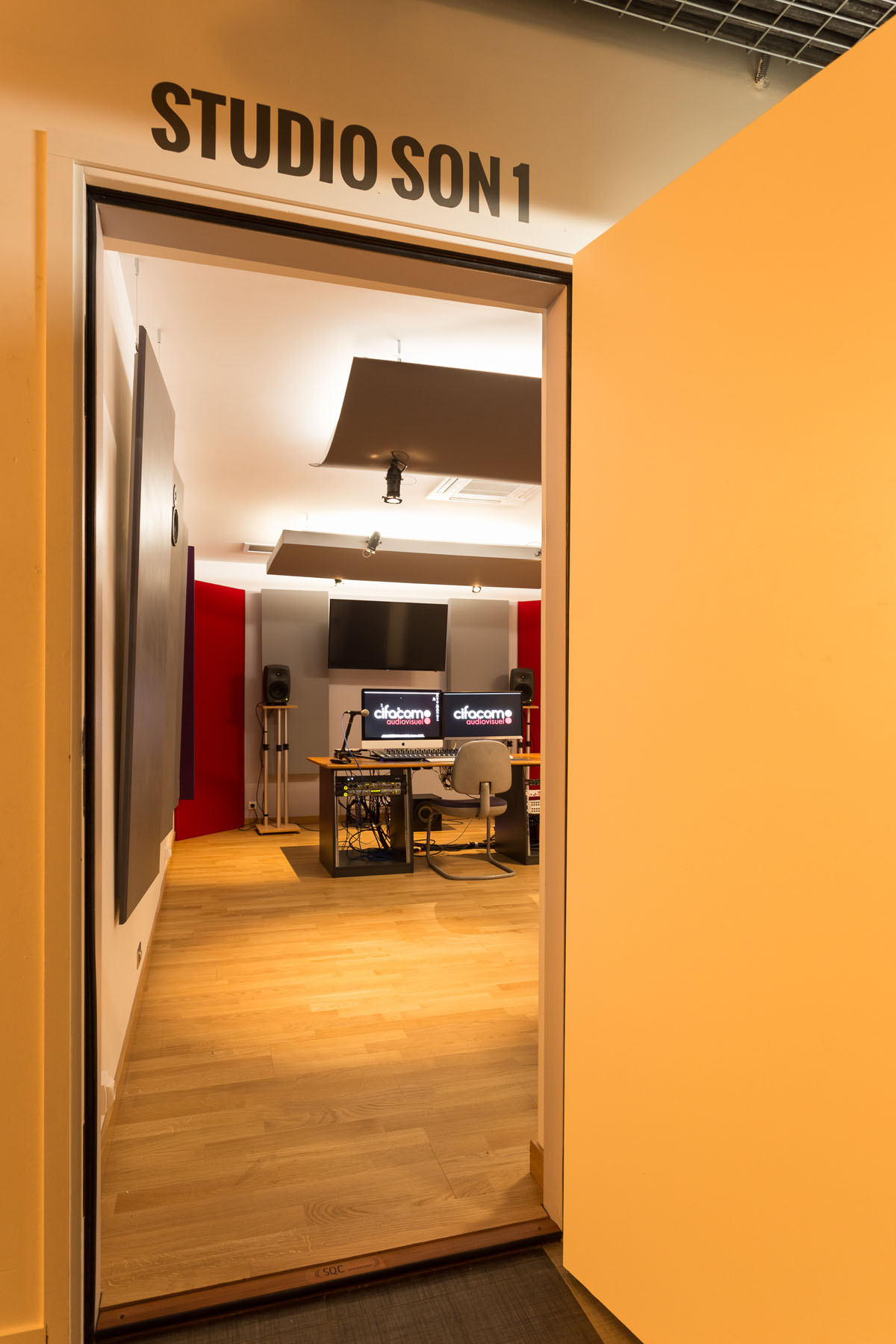

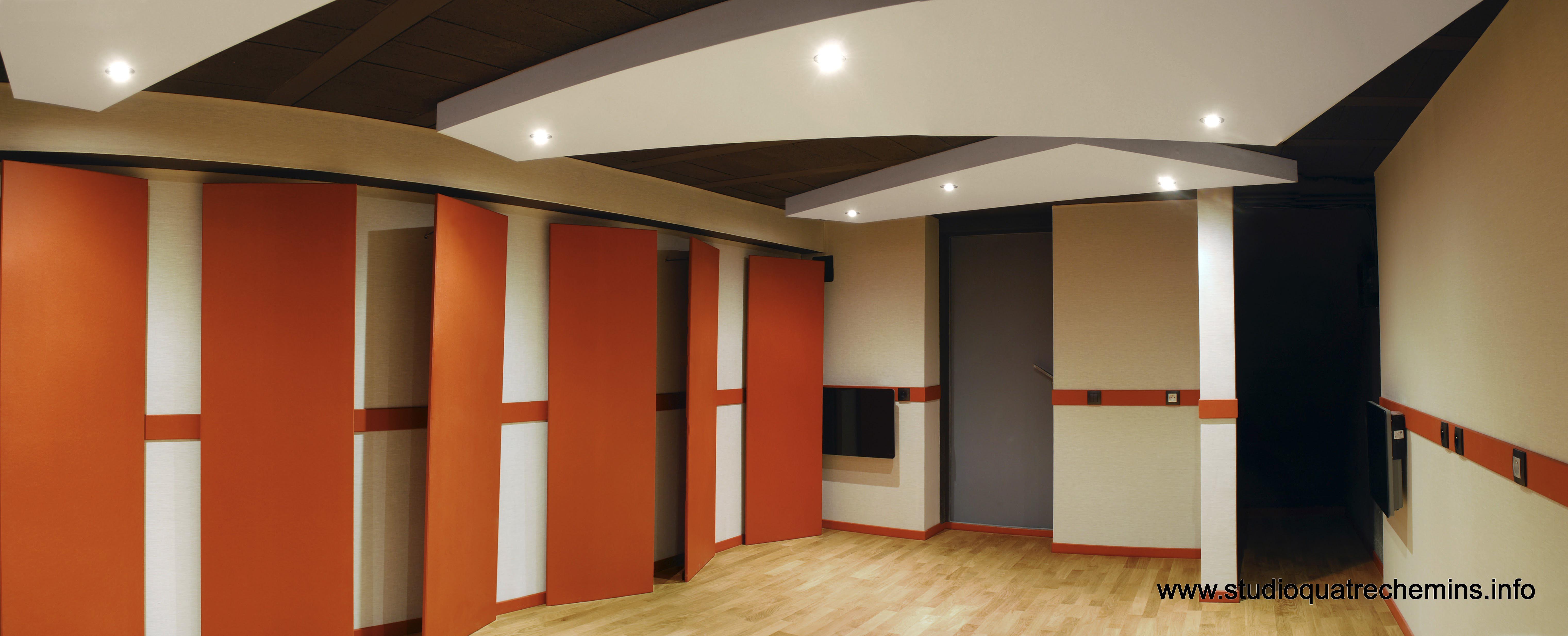

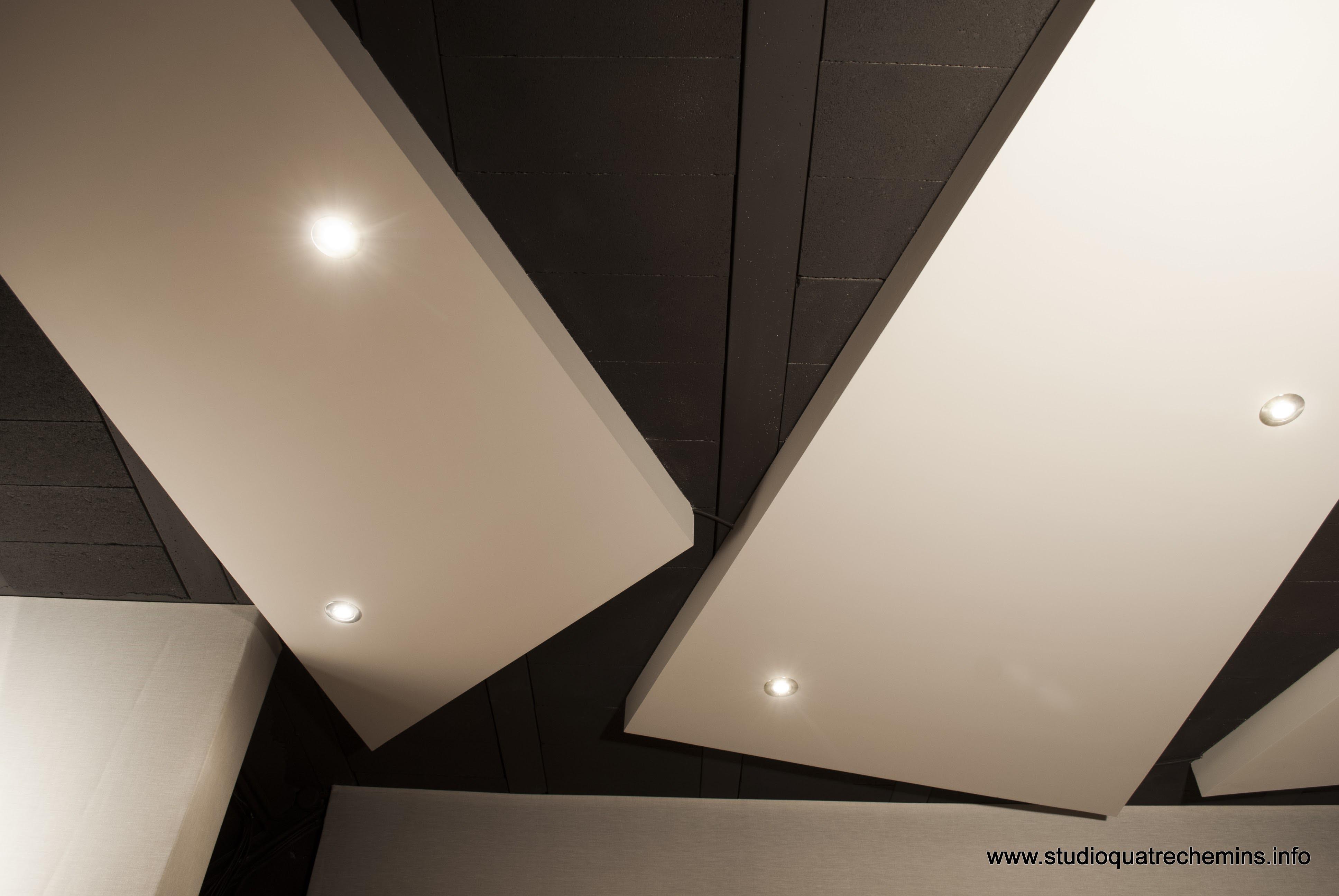

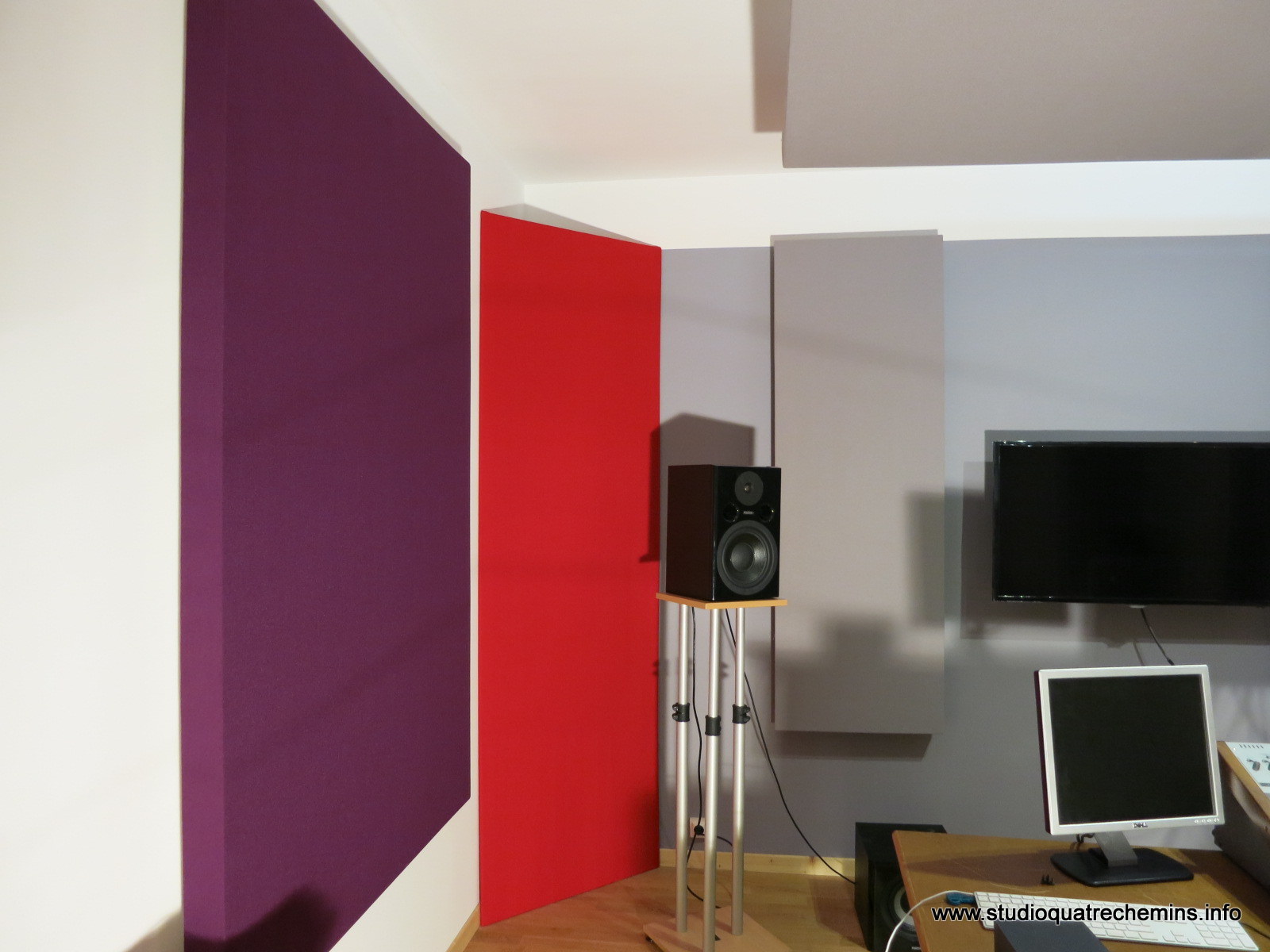

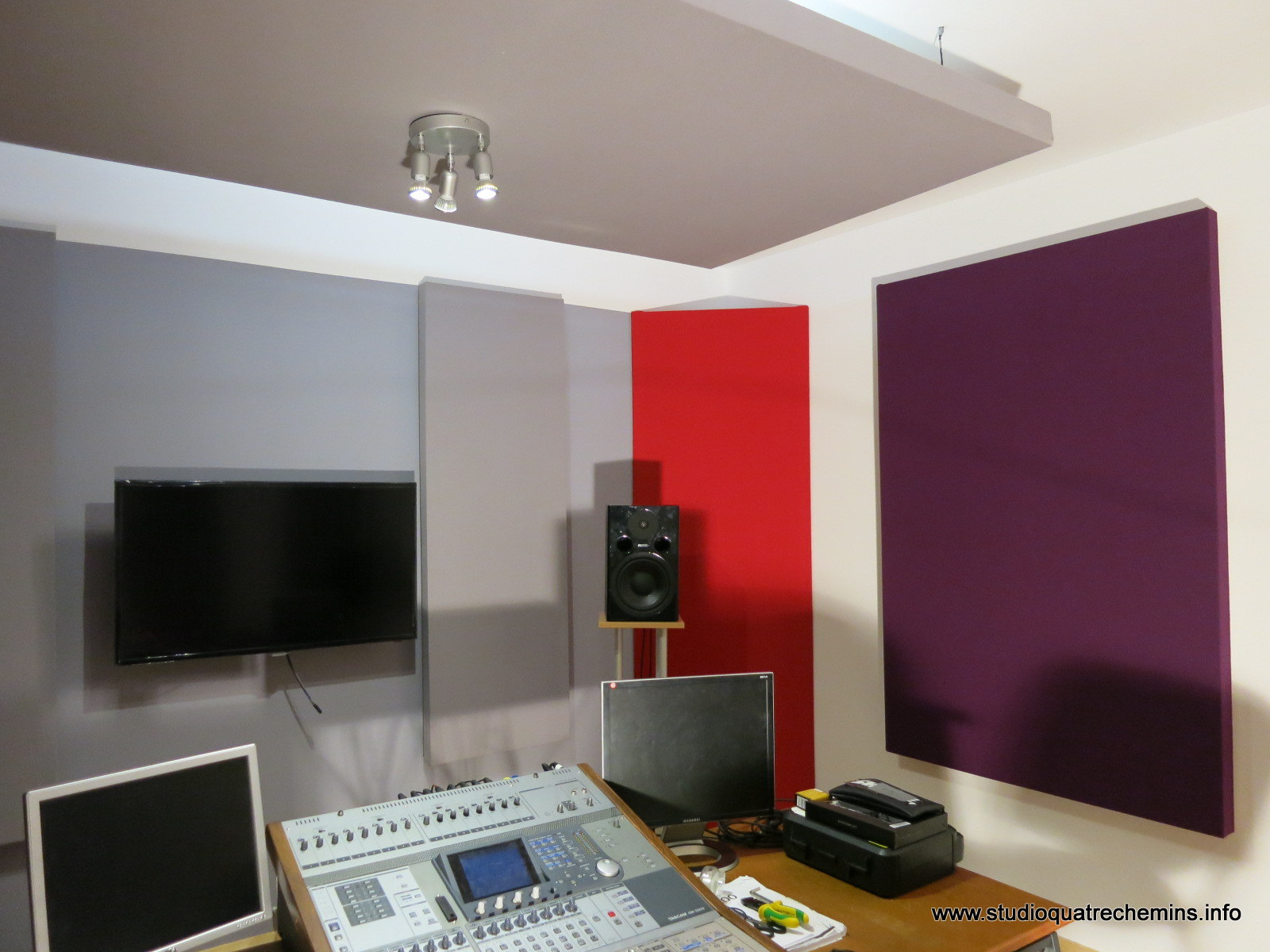

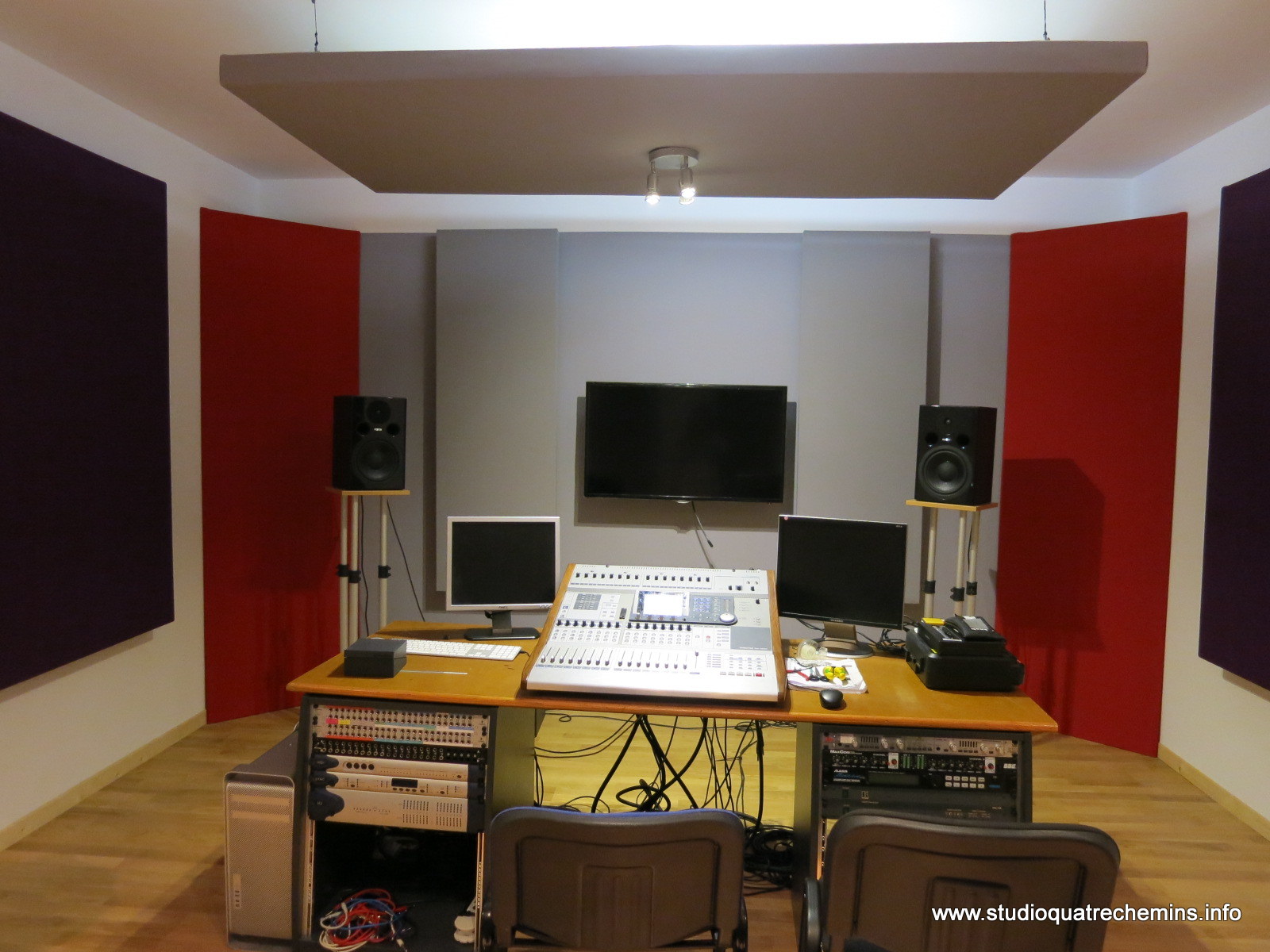

2014 - Studio d’enregistrement à vocation pédagogique - Montreuil (93)

Section son de l'école multimédia CIFACOM - BTS option son
Isolation acoustique, ventilation, câblage et traitement acoustique. Configuration régie/cabine - Régie : 25 m² - Cabine : 13,4 m² - Total : 38.4 m²

Isolation "boîte dans la boîte", ventilation deux circuits, électricité PC et éclairages, câblage multipaire audio régie cabine, câblage vidéo écrans régie et cabine, traitement acoustique à base de panneaux AcoustiPanel standard et custom de notre fabrication.

Cliquer sur la photo ci-contre pour lancer le diaporama >

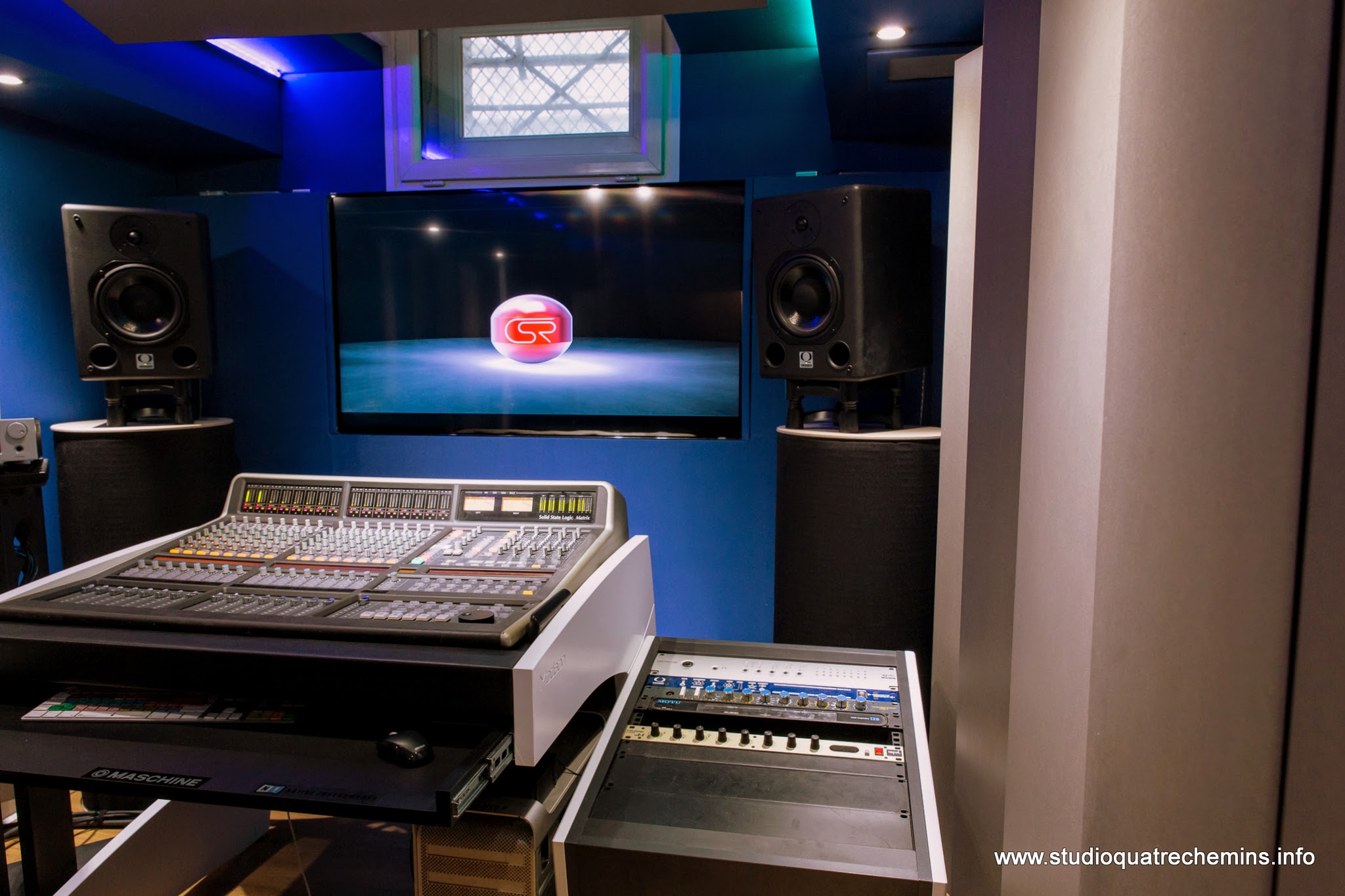

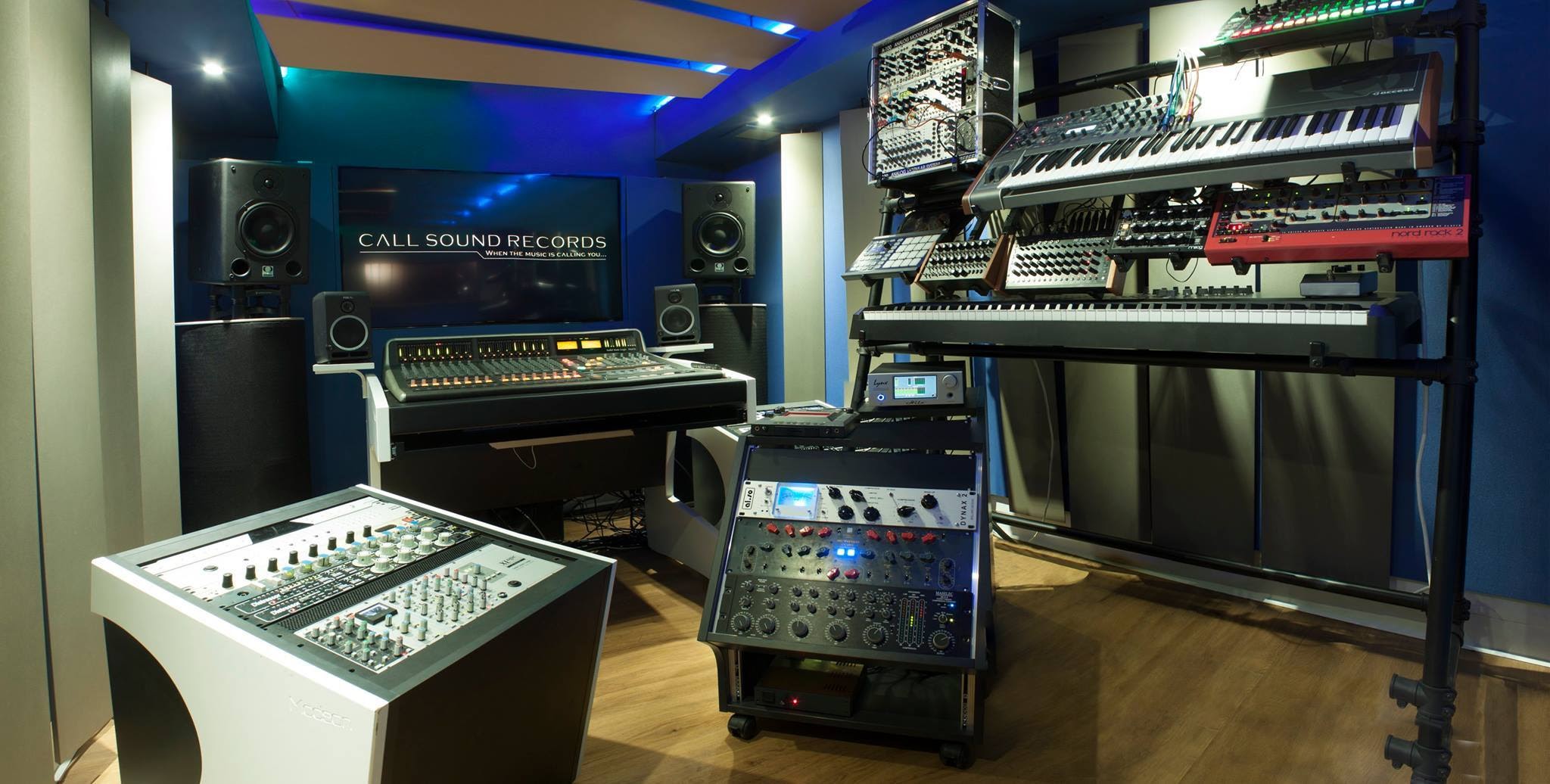

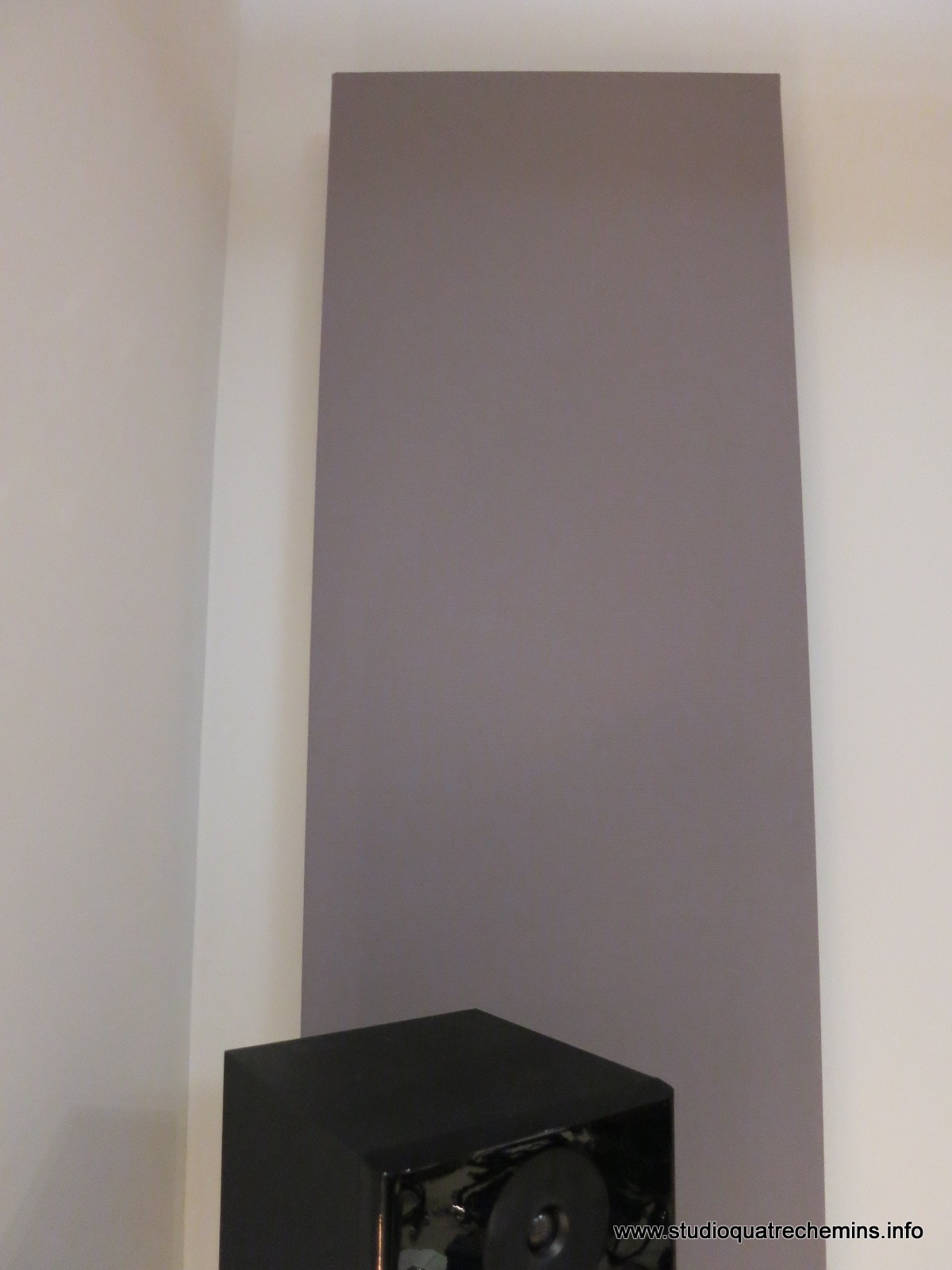

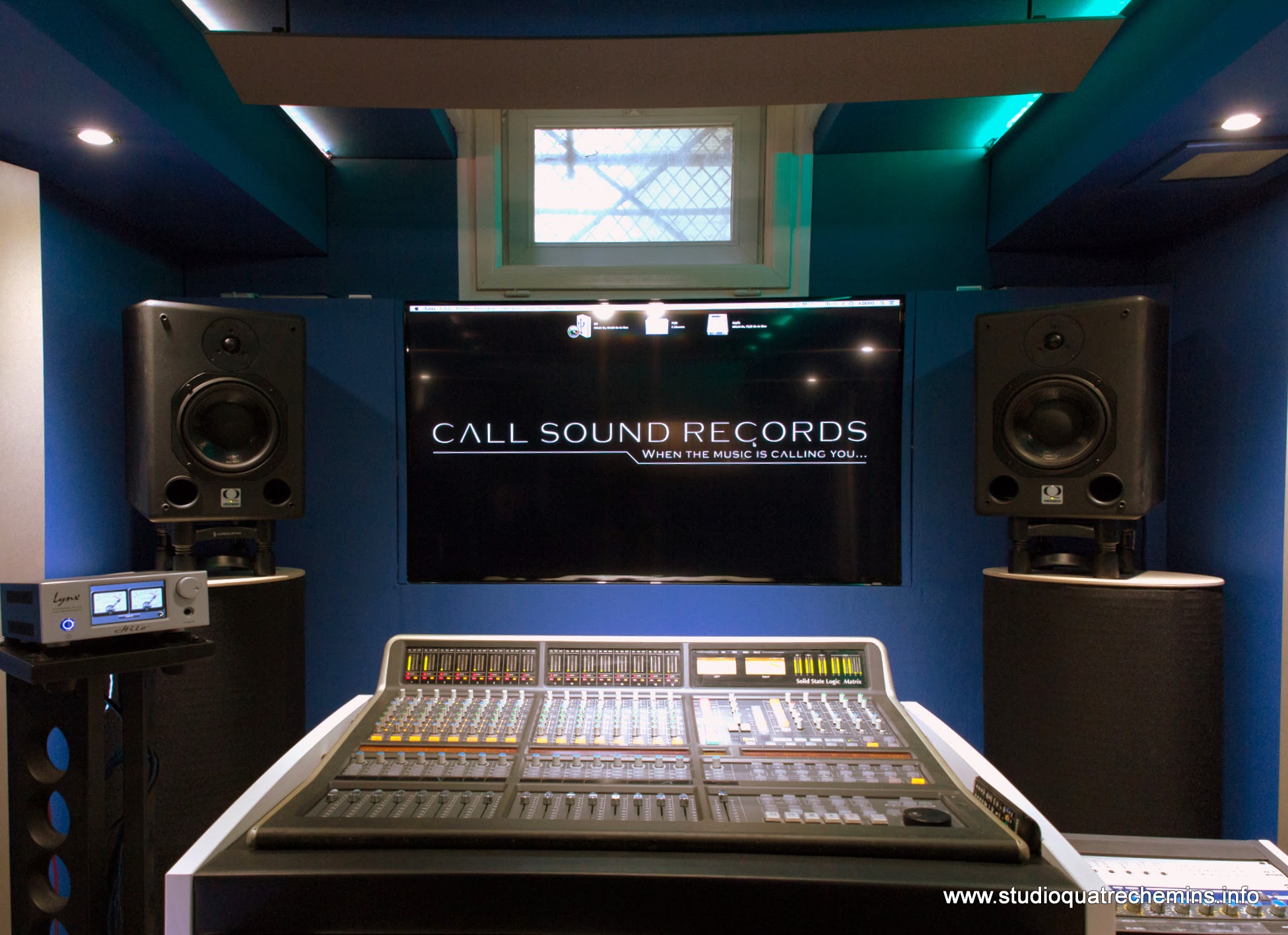

2014 - Régie de mixage / Mastering / Call Sound Records - Paris

Réfection d'une régie de création sonore, mixage, mastering.
Traitement acoustique, câblage, optimisation.
Régie : 10 m² - Cabine vocale : 2m² - Total : 12m²

Aménagements hors isolation acoustique : travaux préparatoires, sol en parquet, traitement acoustique absorbant/diffusant, finition tissu tendu, éclairage, reprise d'électricité, reprise des bouches de ventilation, égalisation, optimisation et mesures.

Cliquer sur la photo ci-contre pour lancer le diaporama >





Traitement acoustique

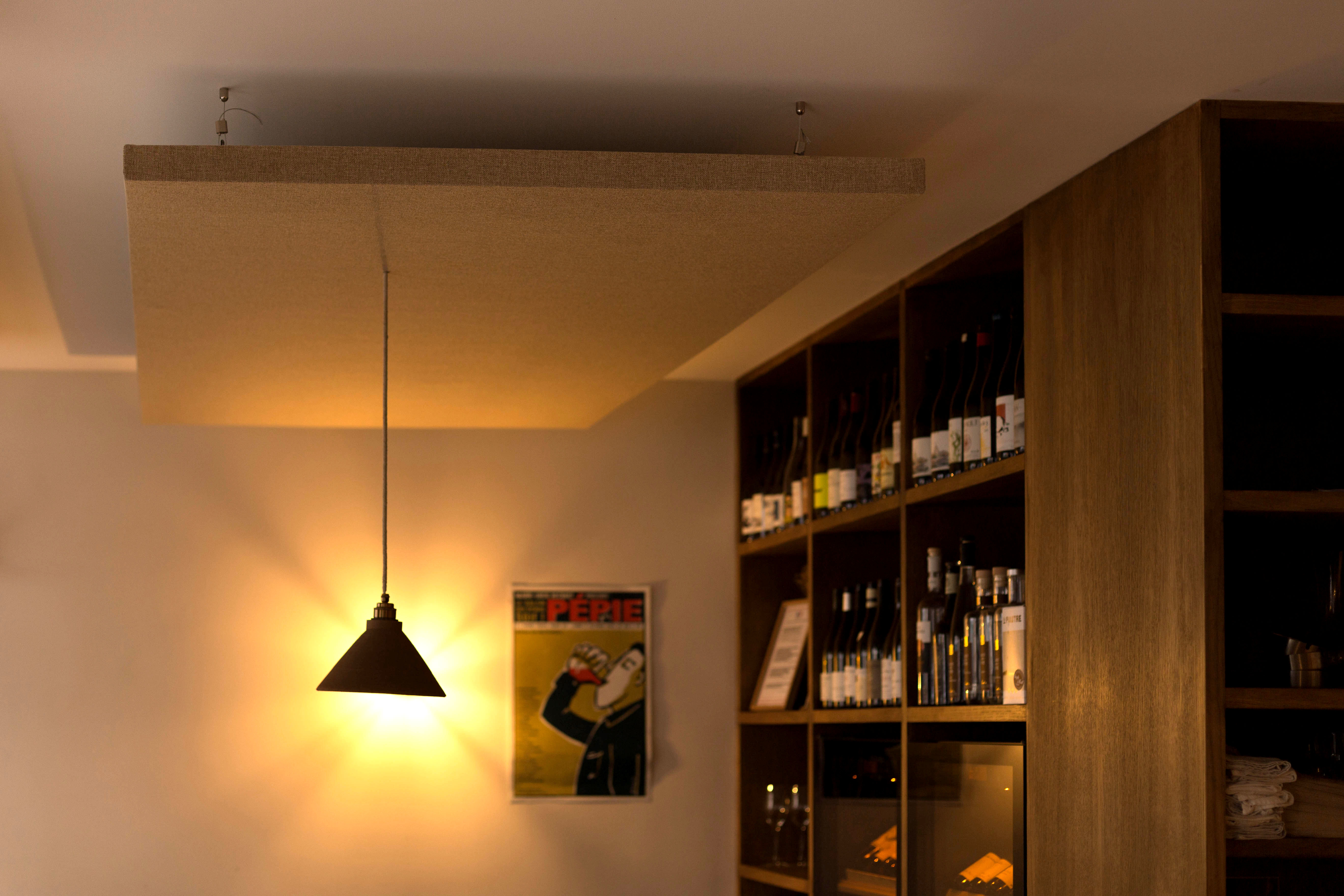

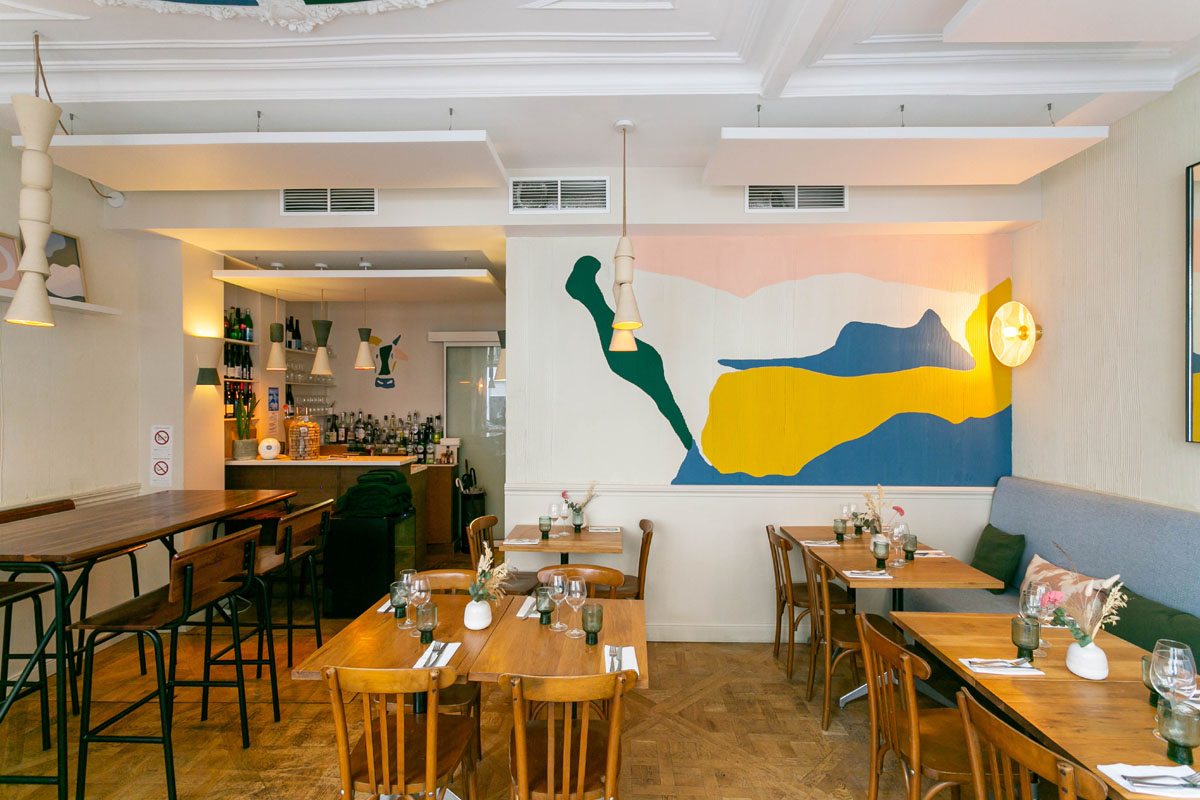

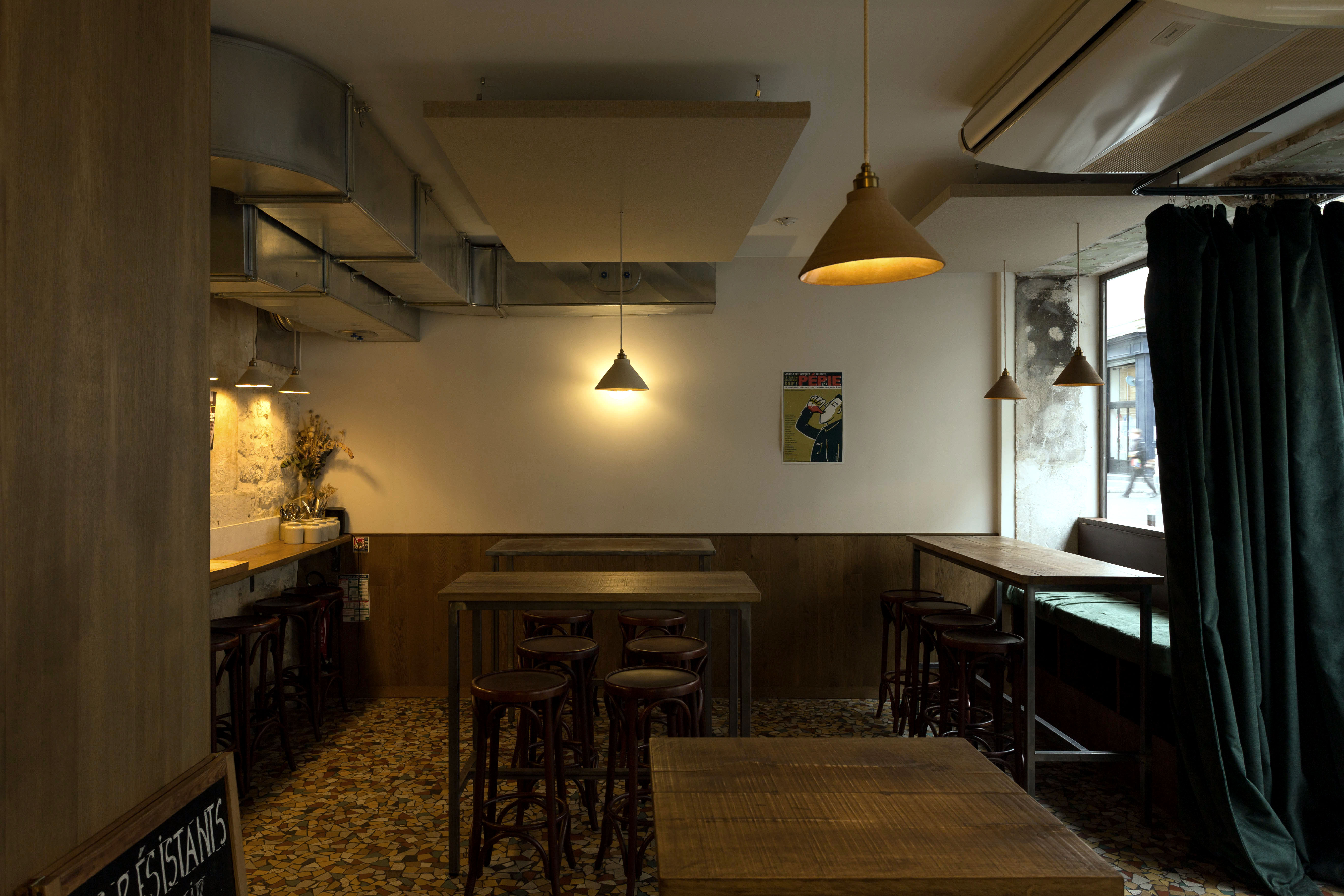

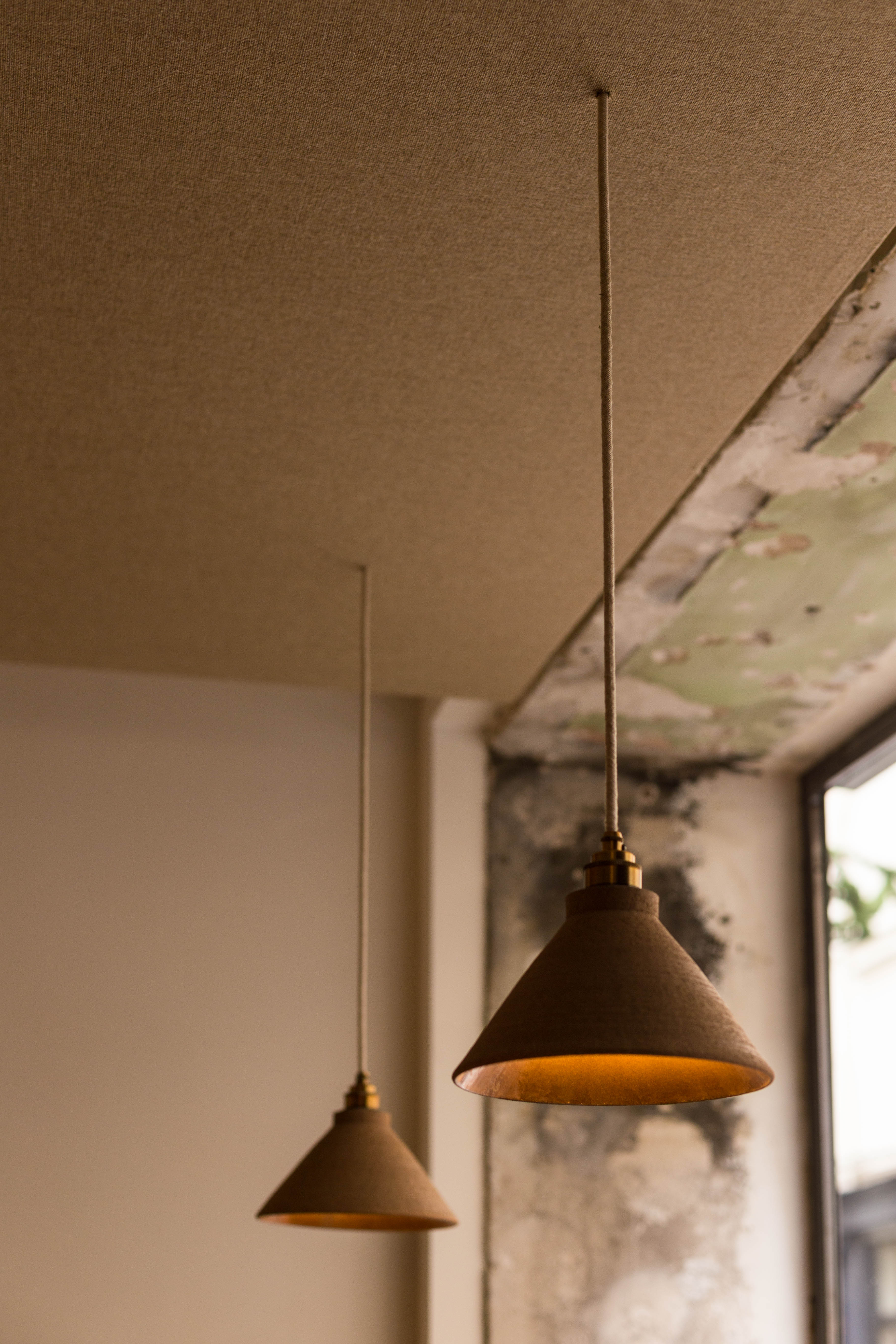

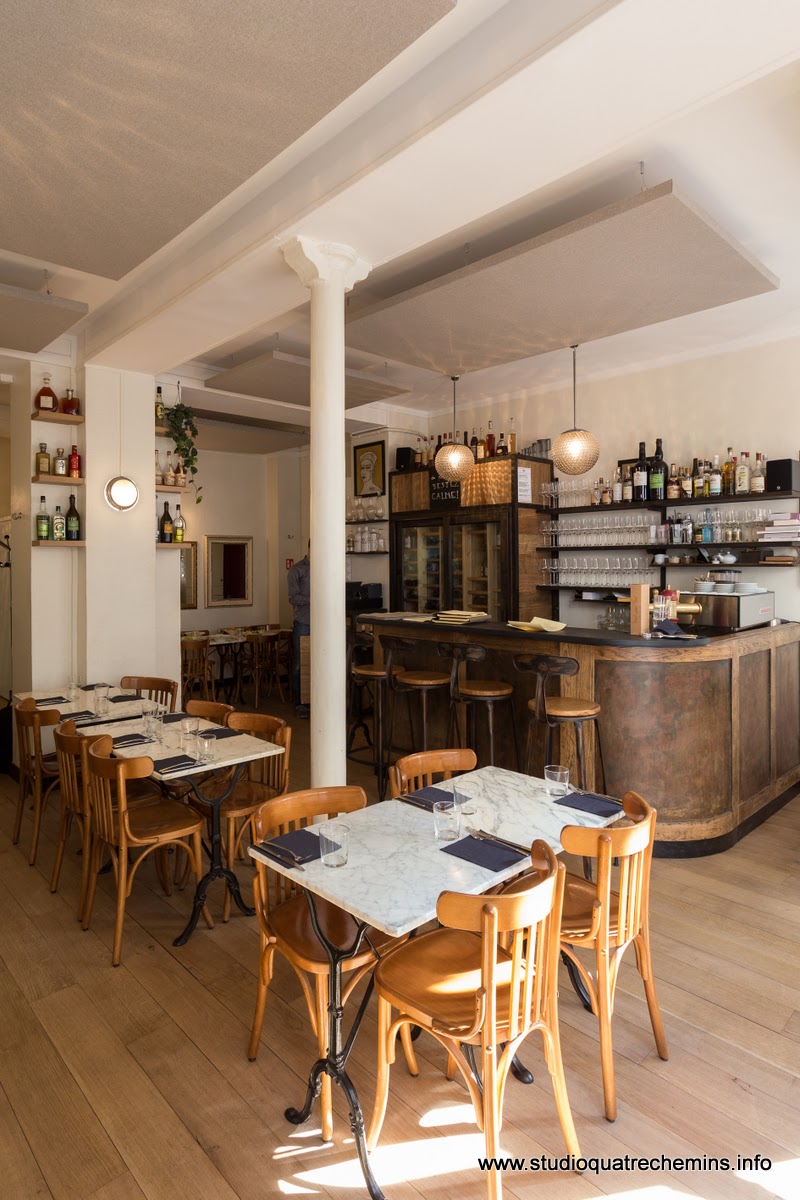

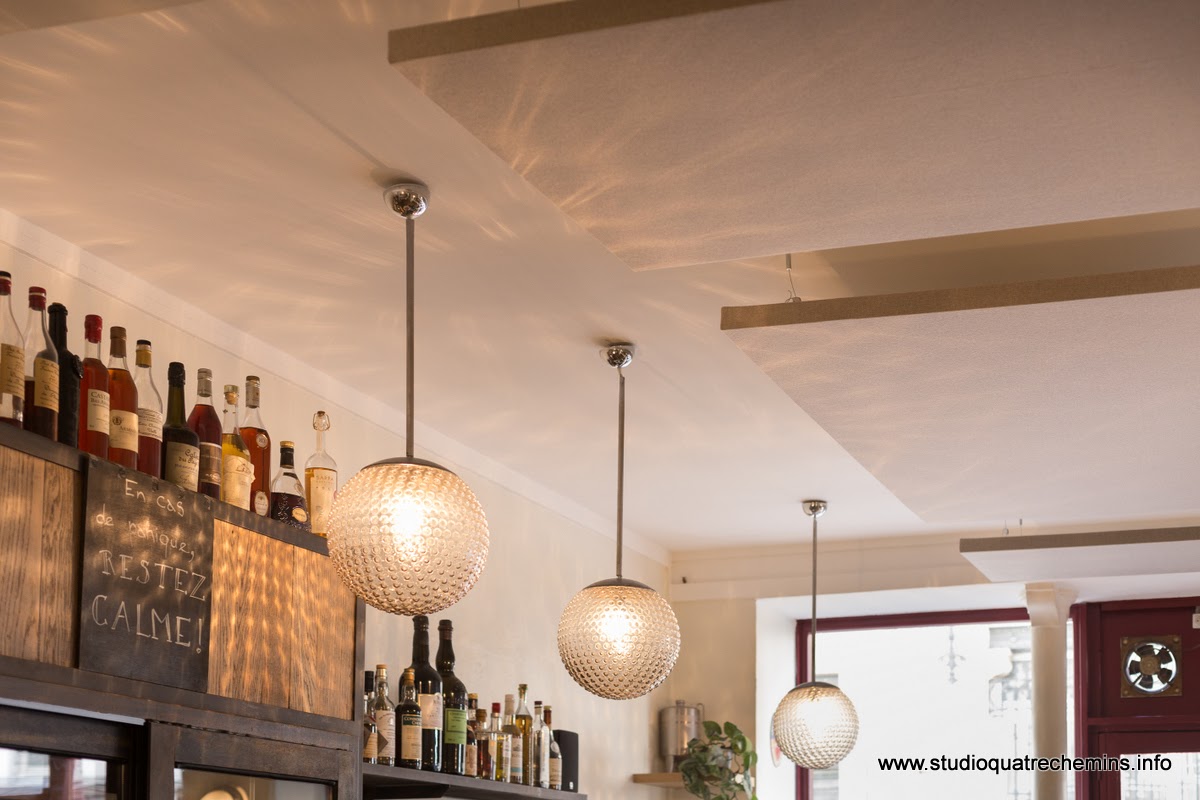

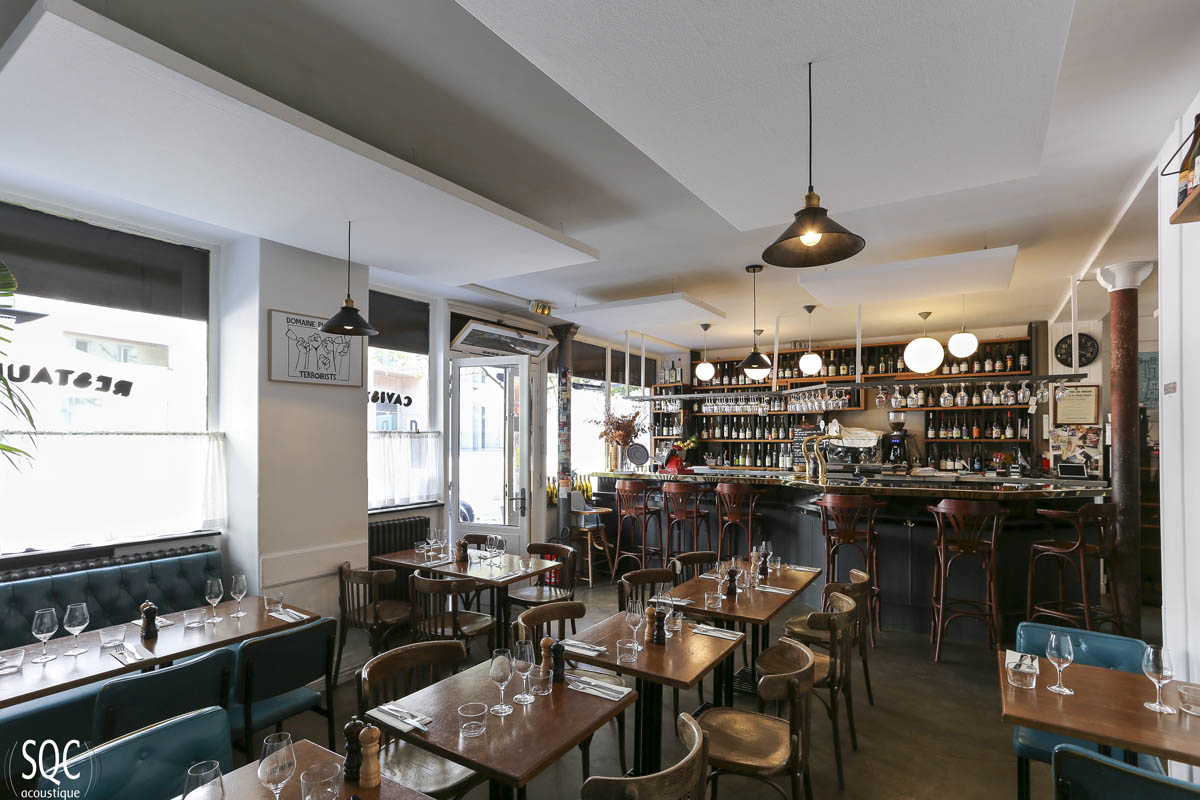

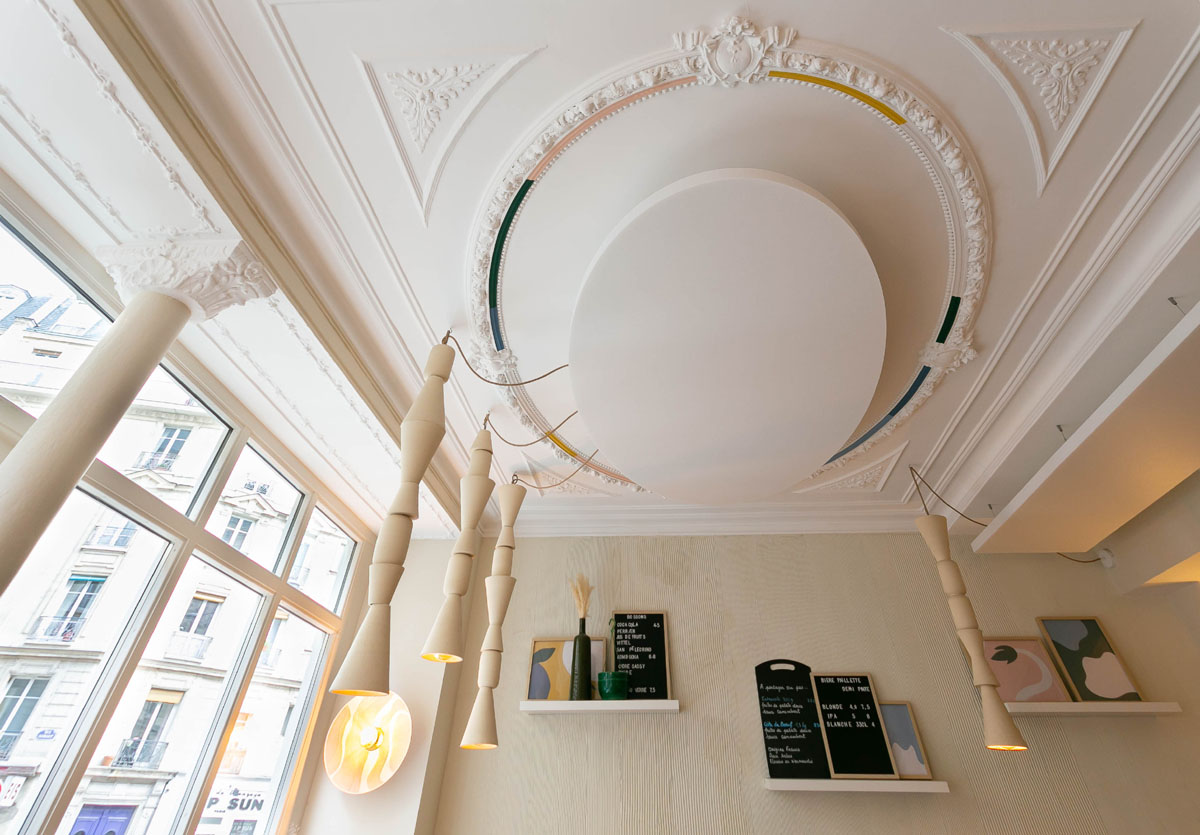

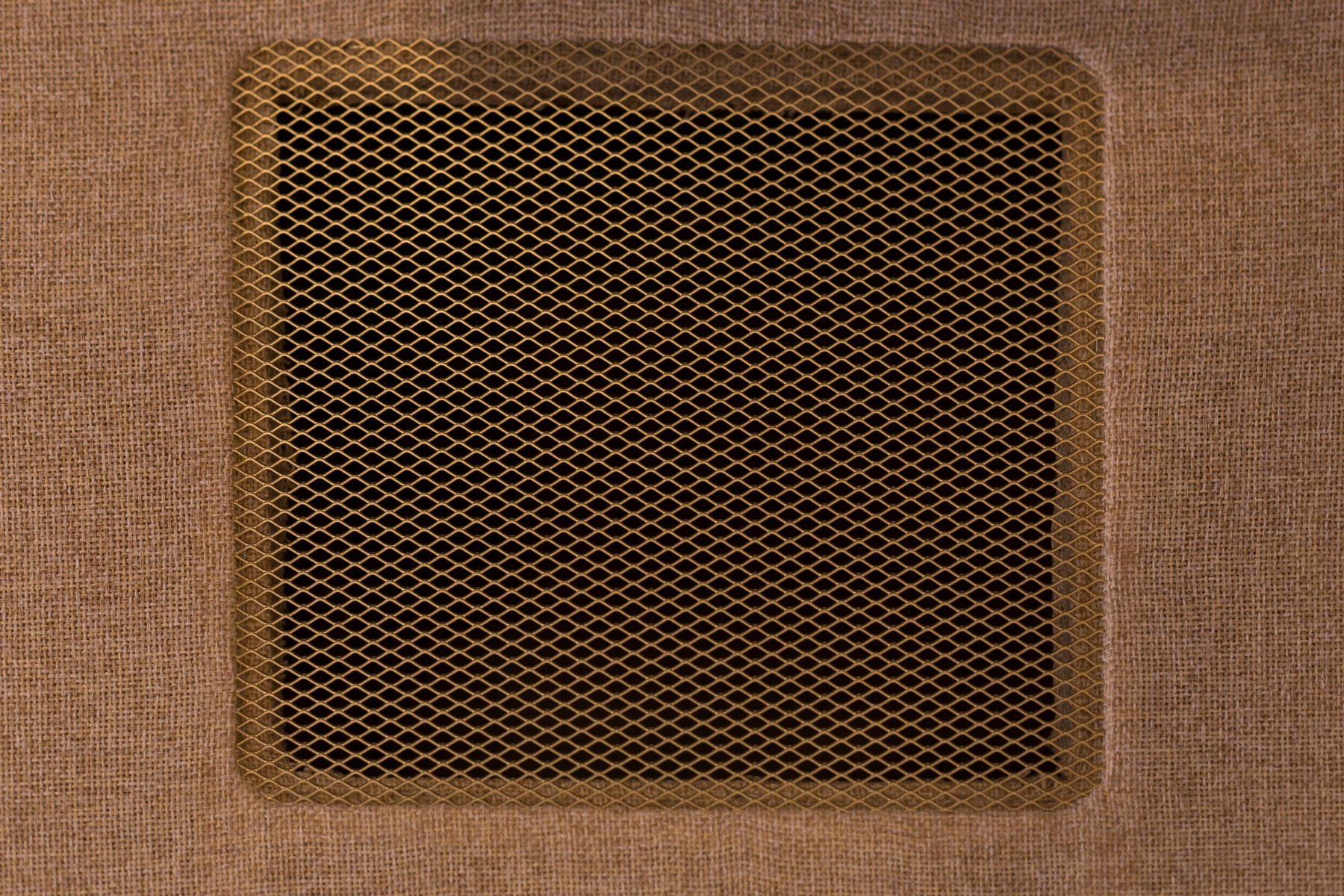

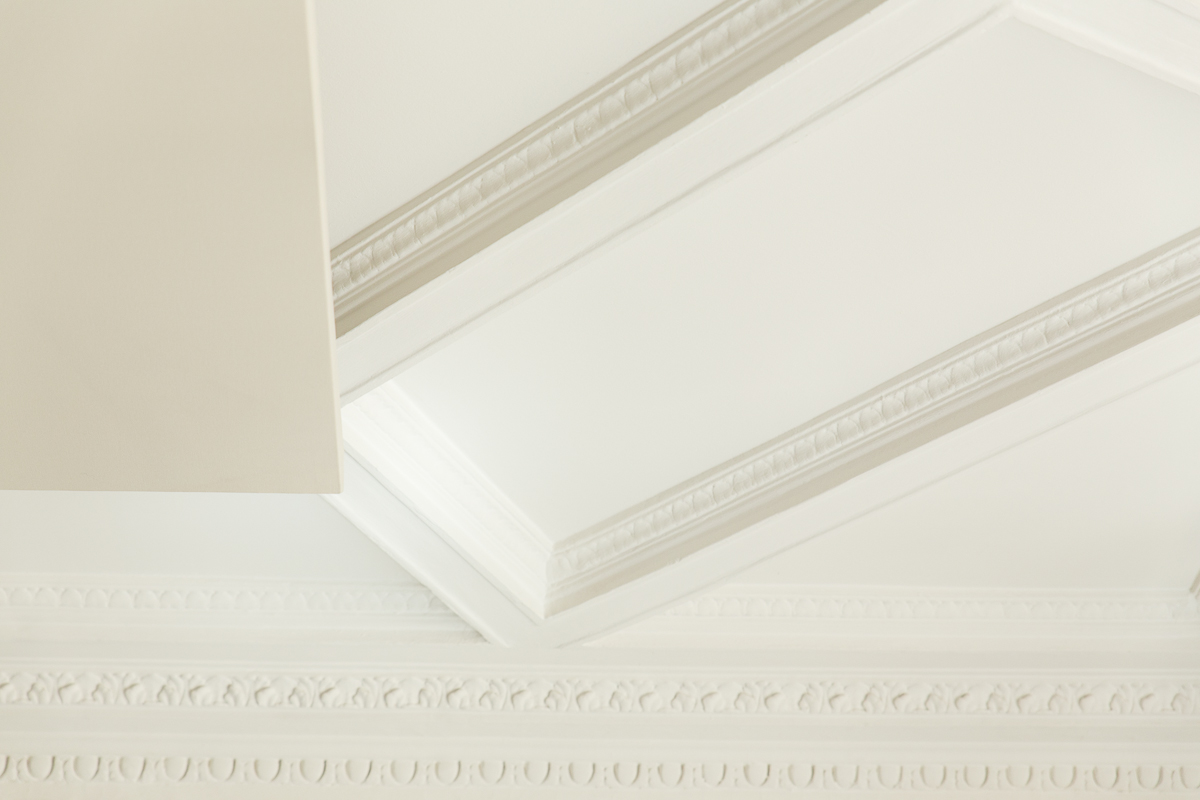

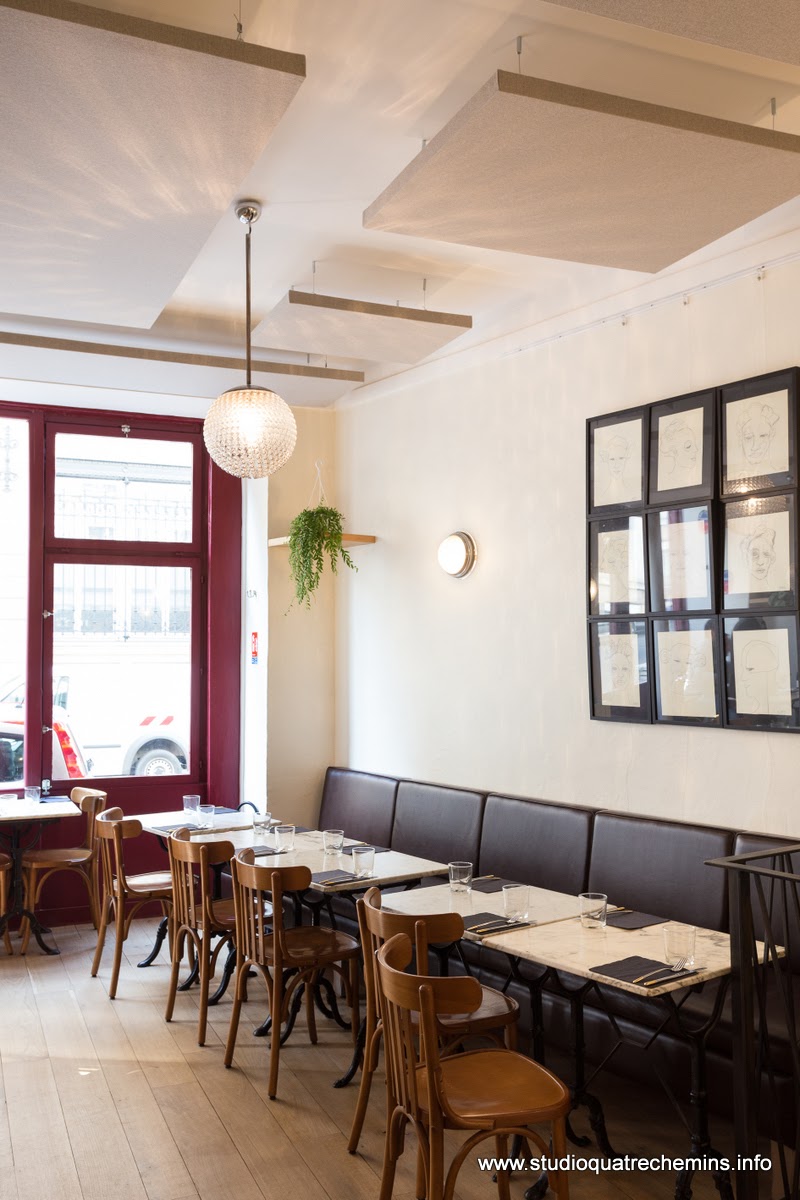

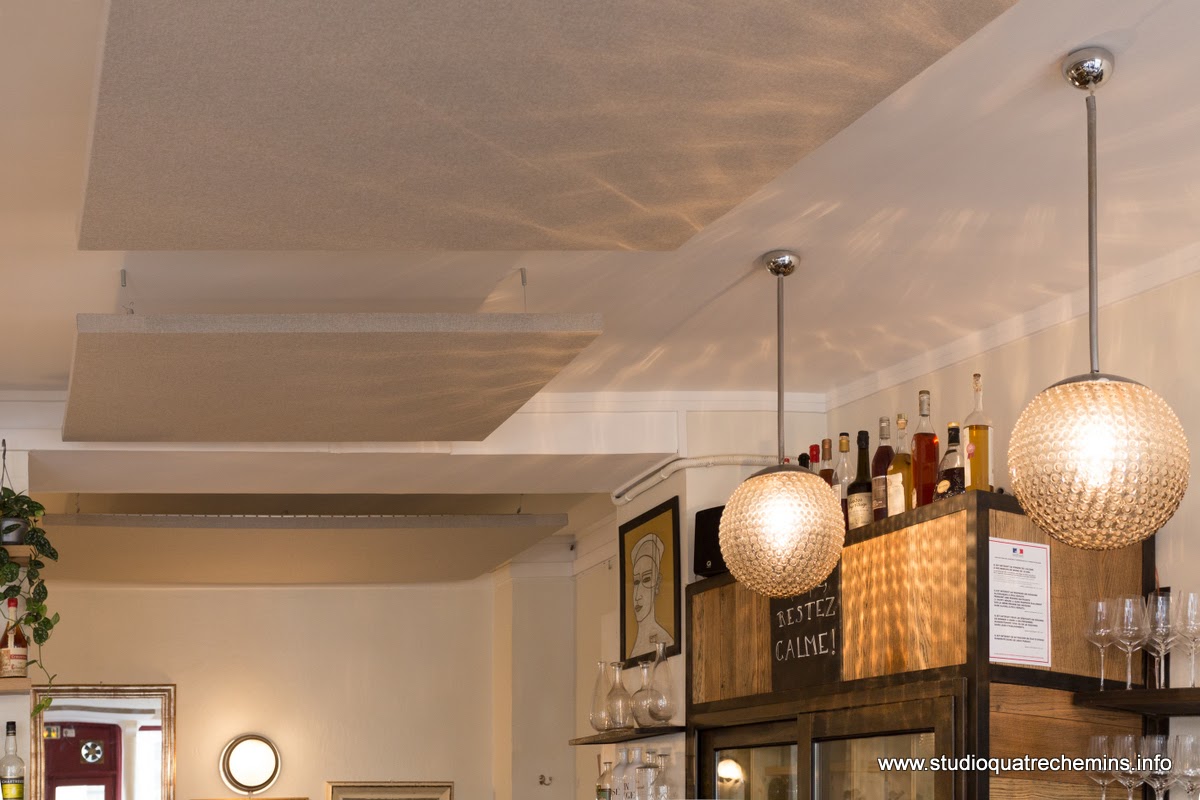

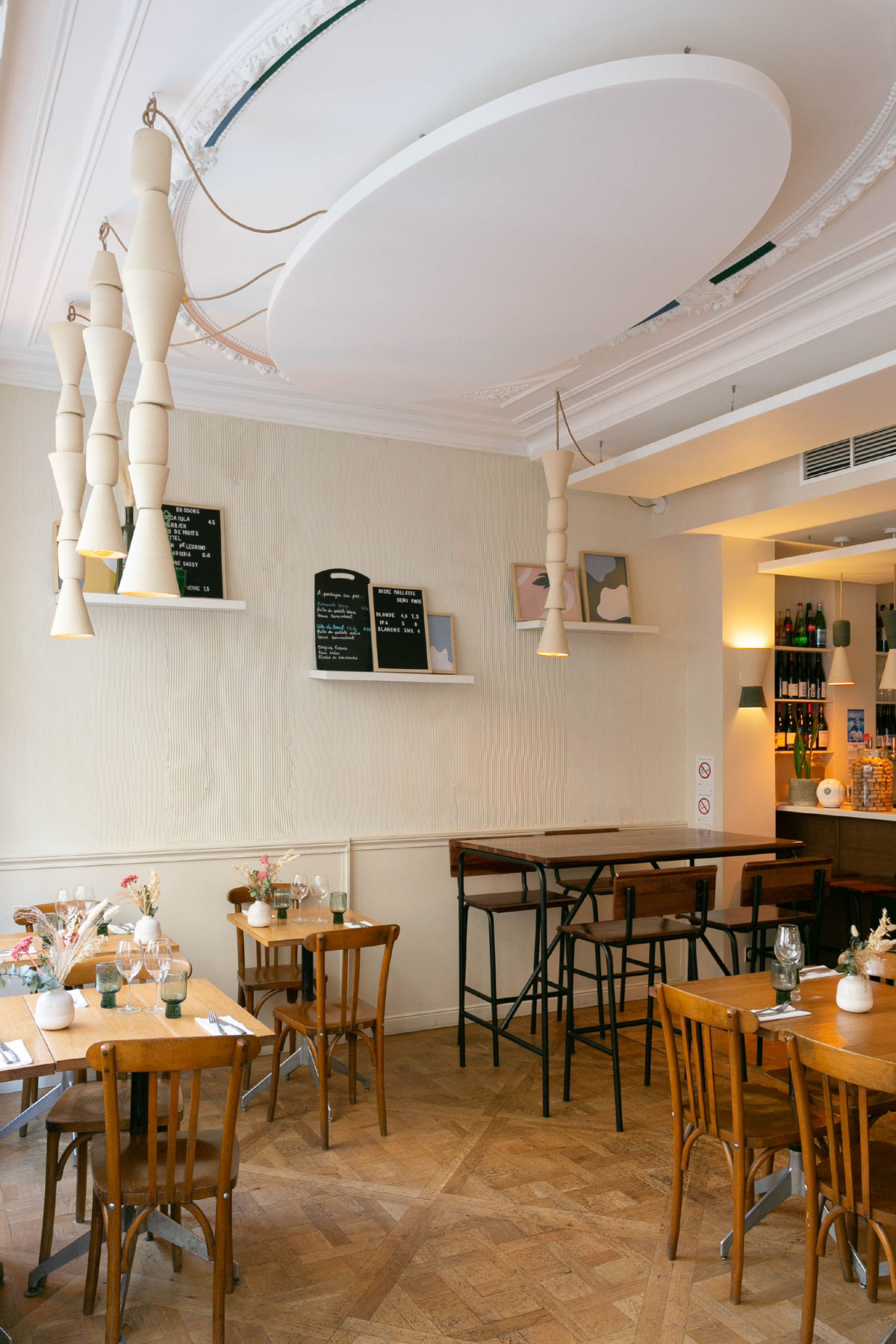

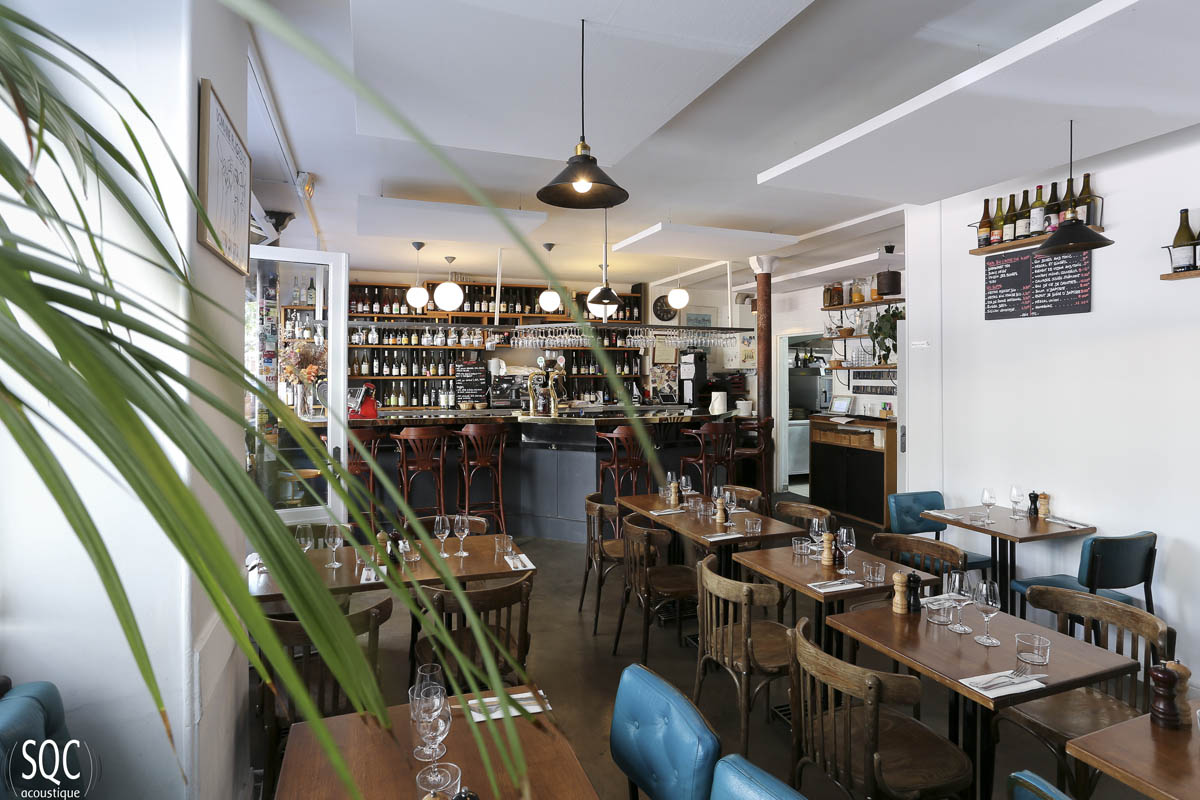

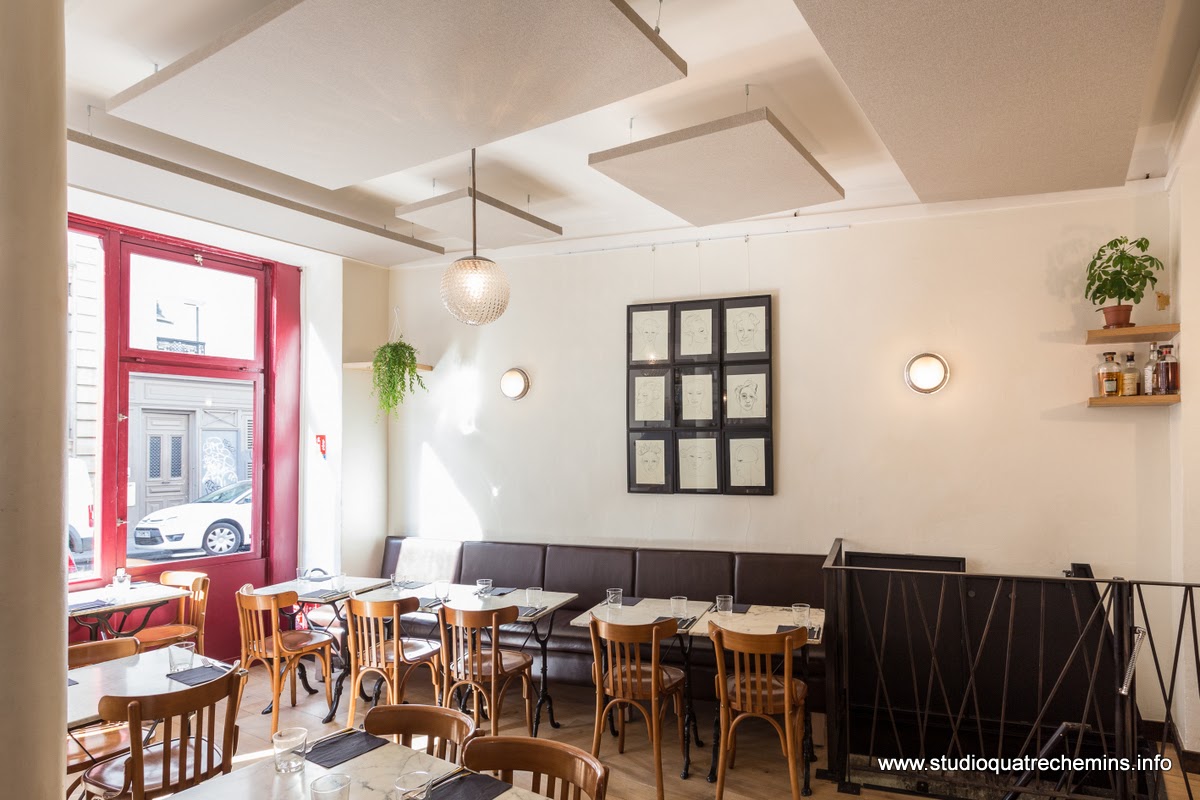

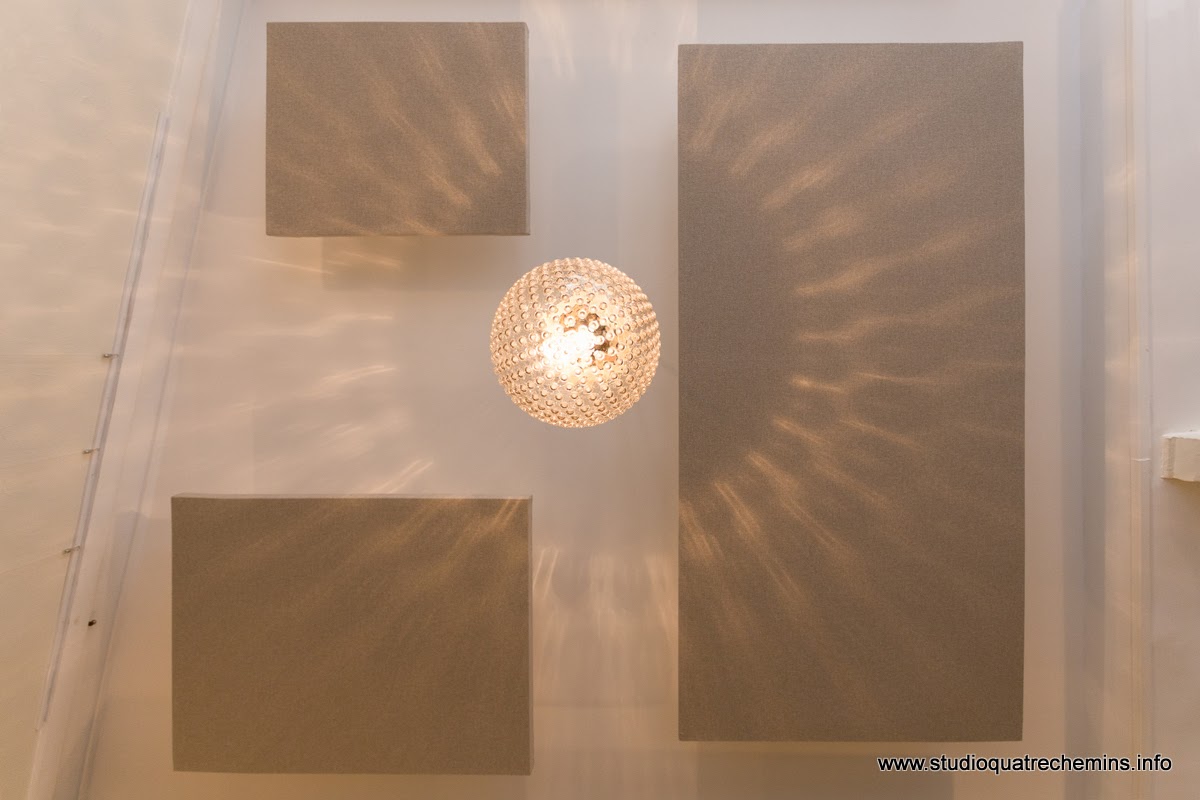

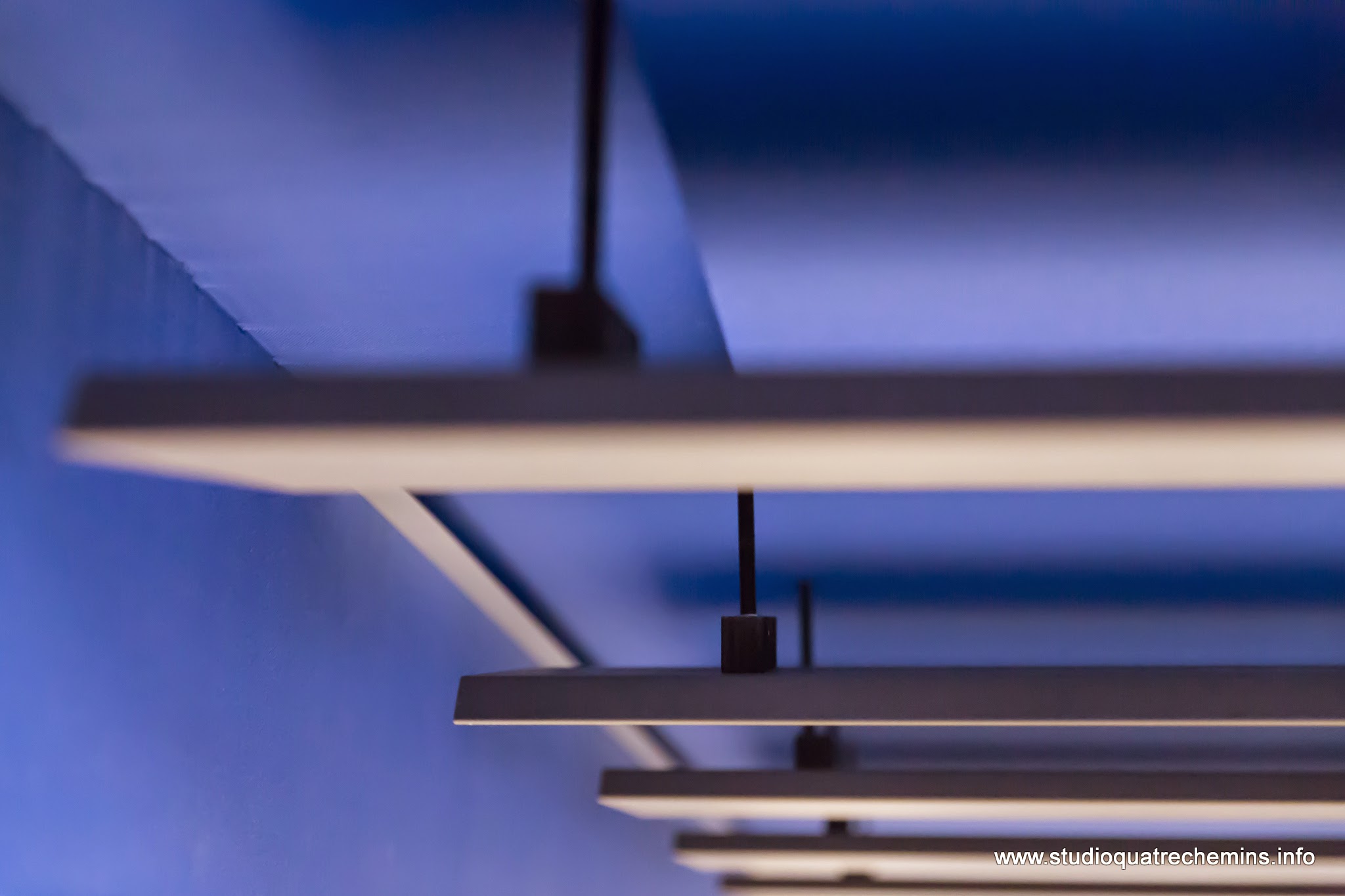

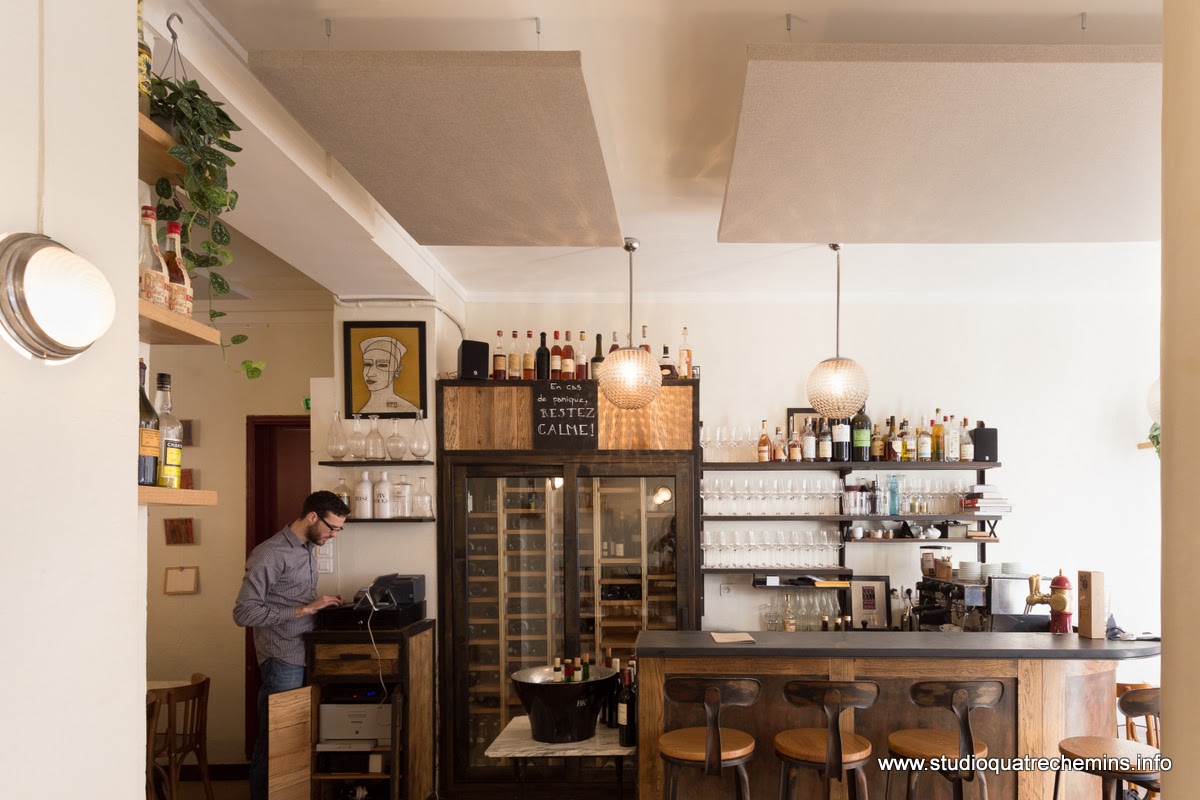

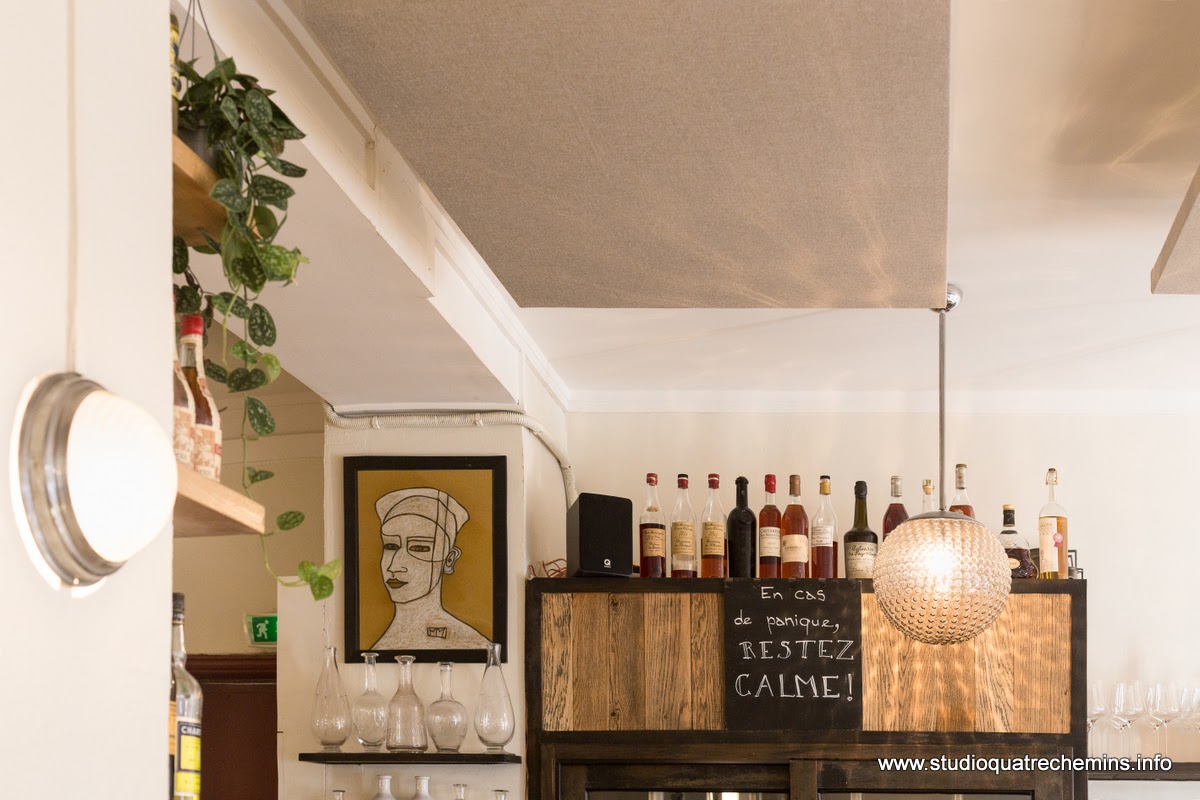

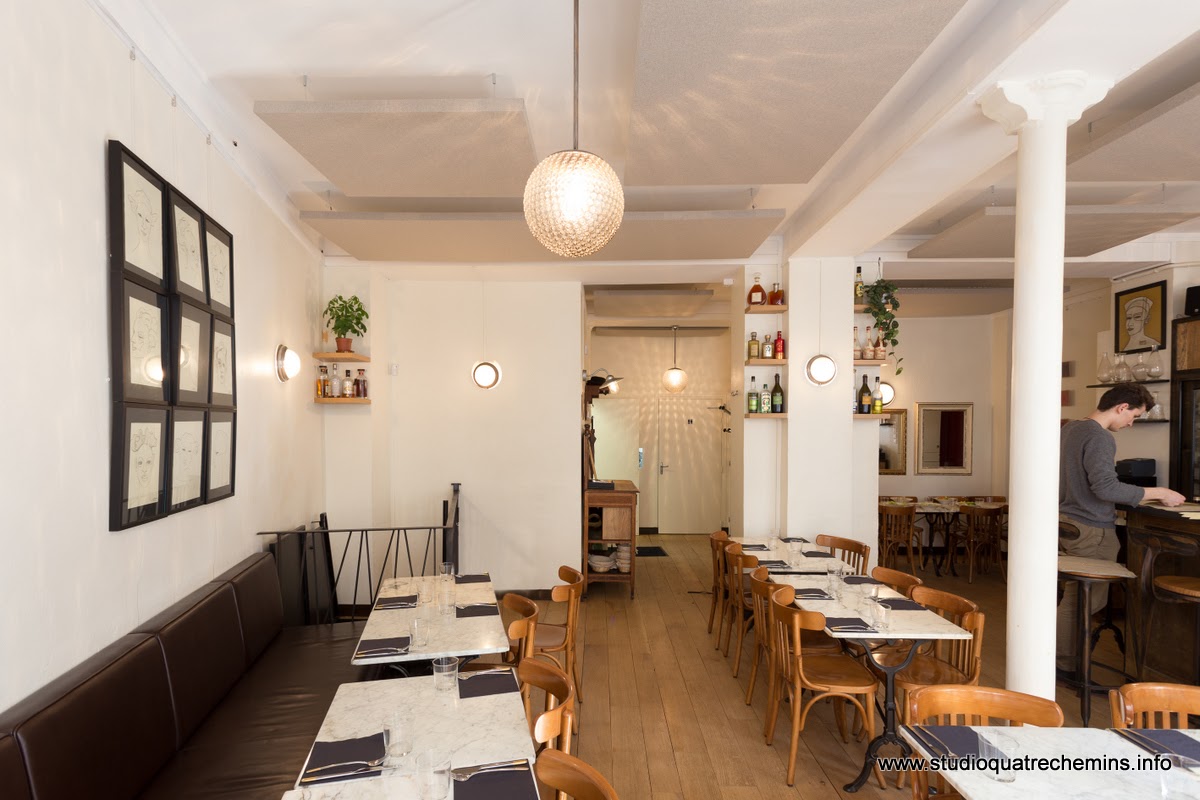

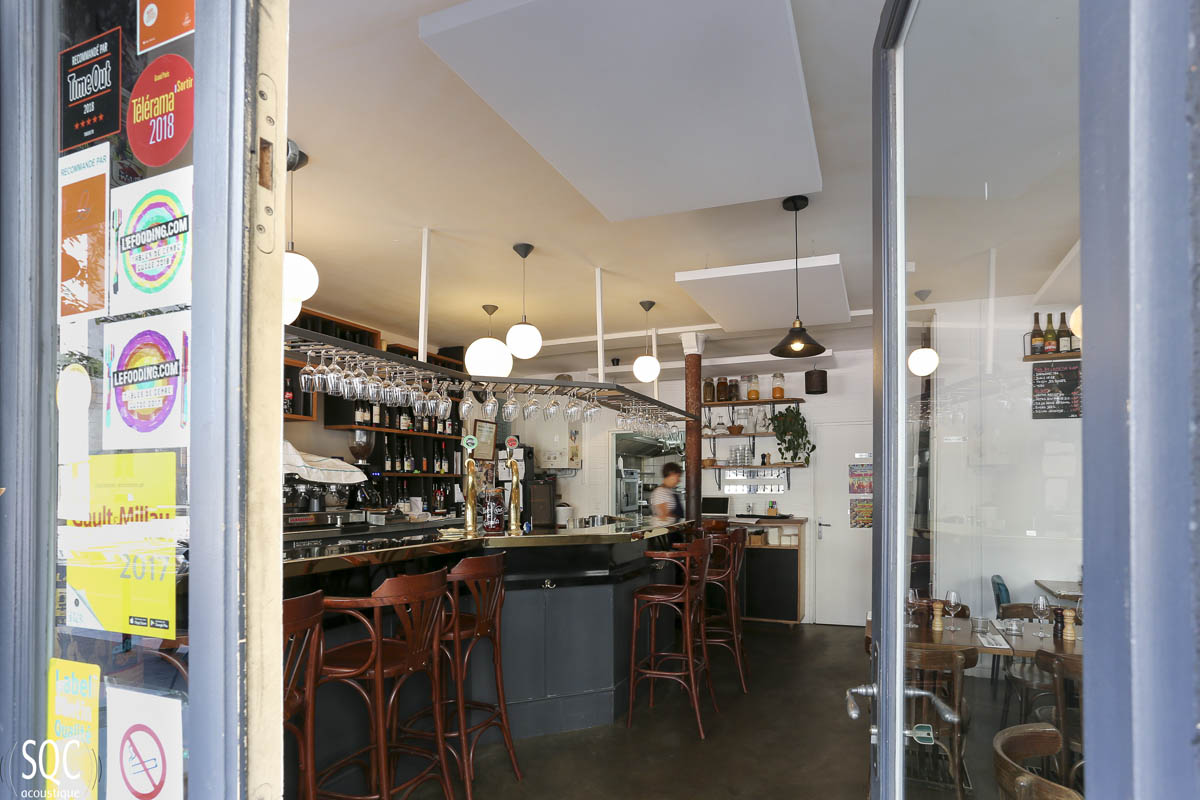

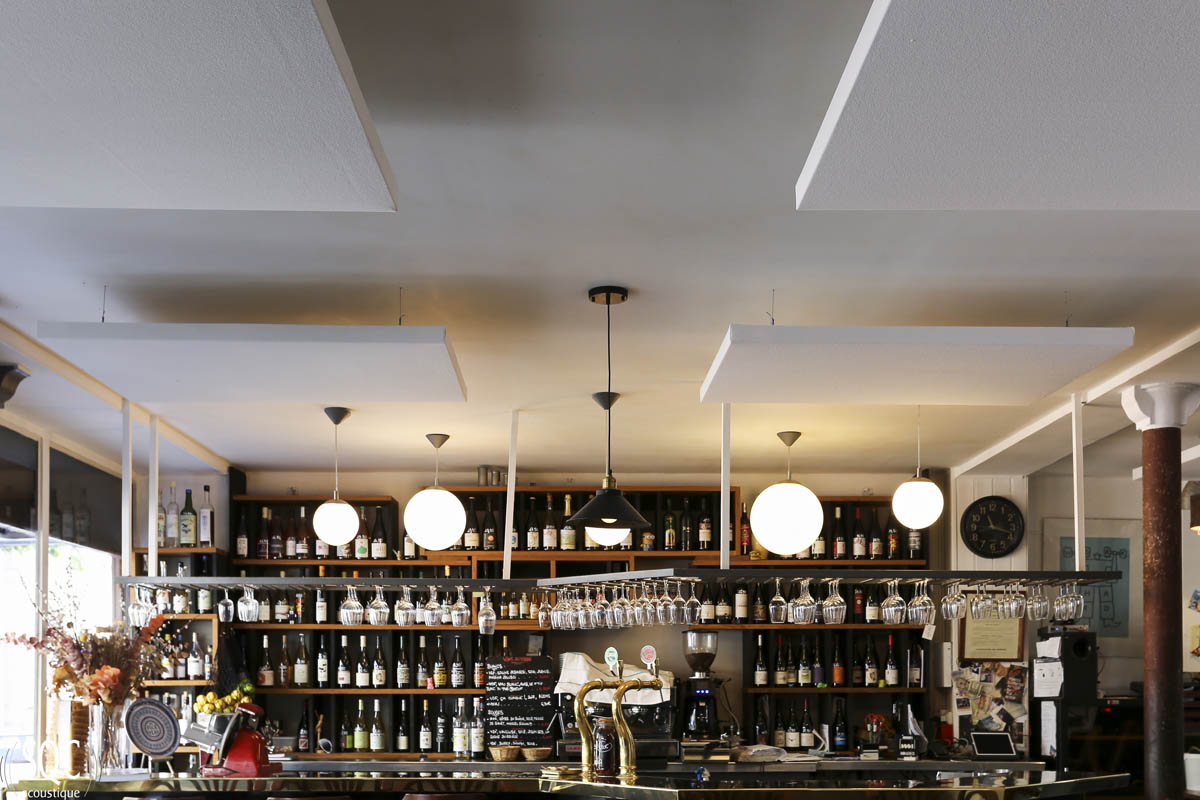

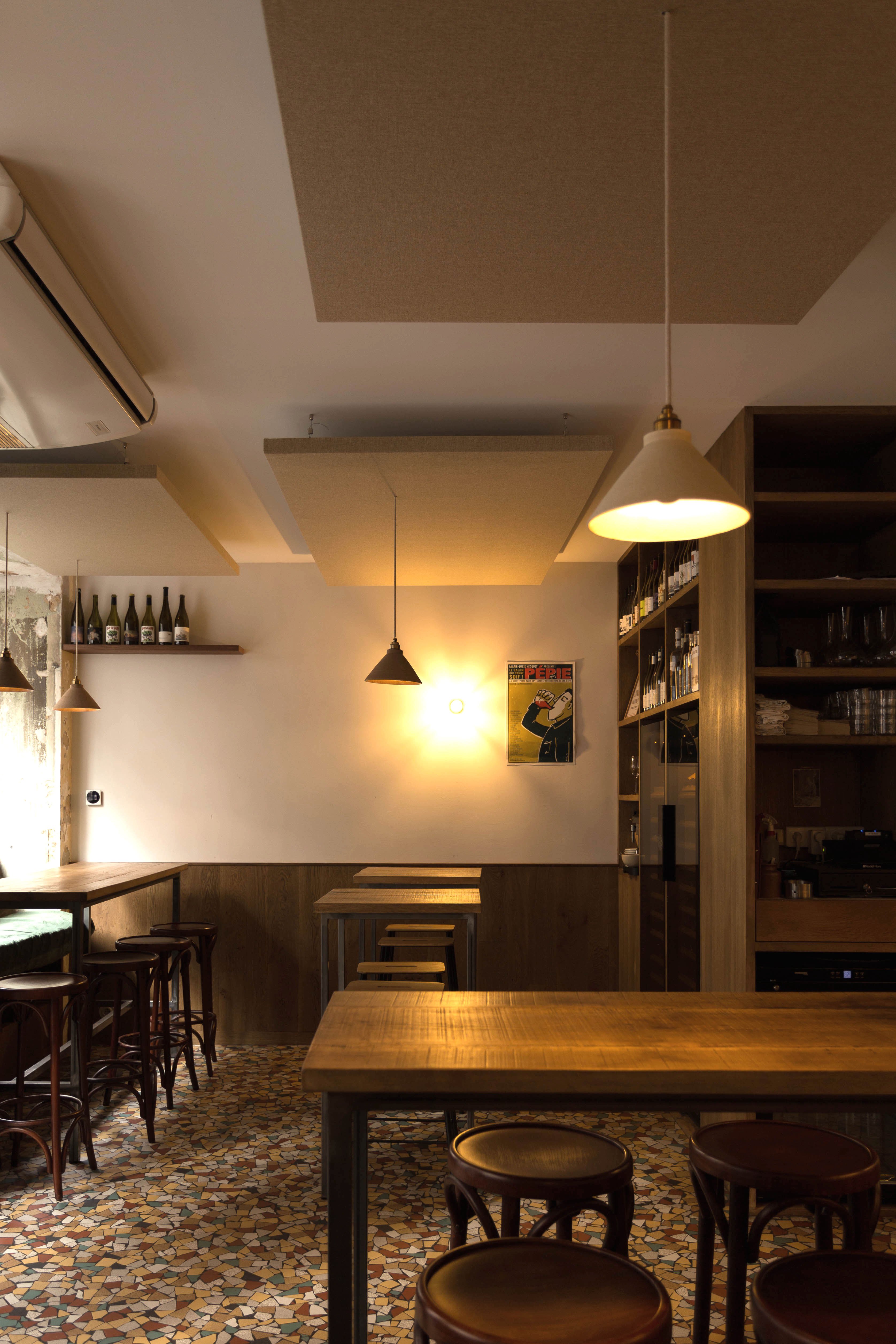

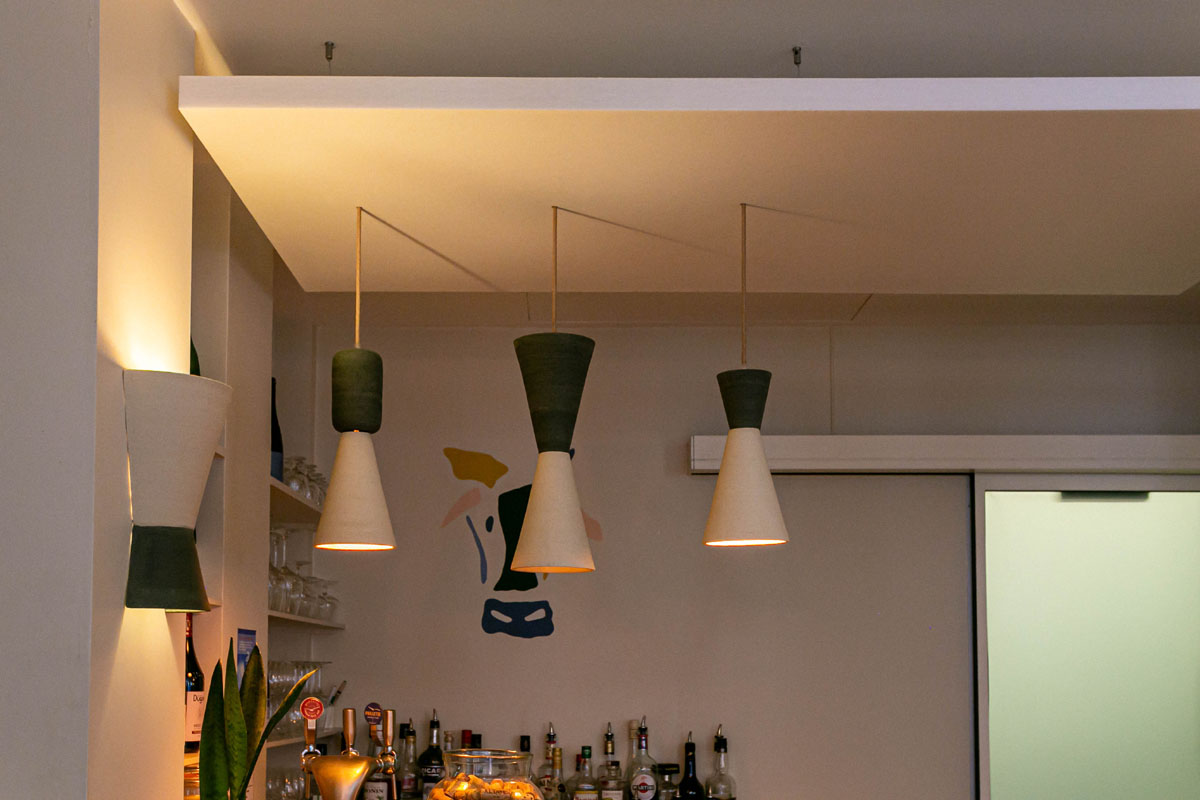

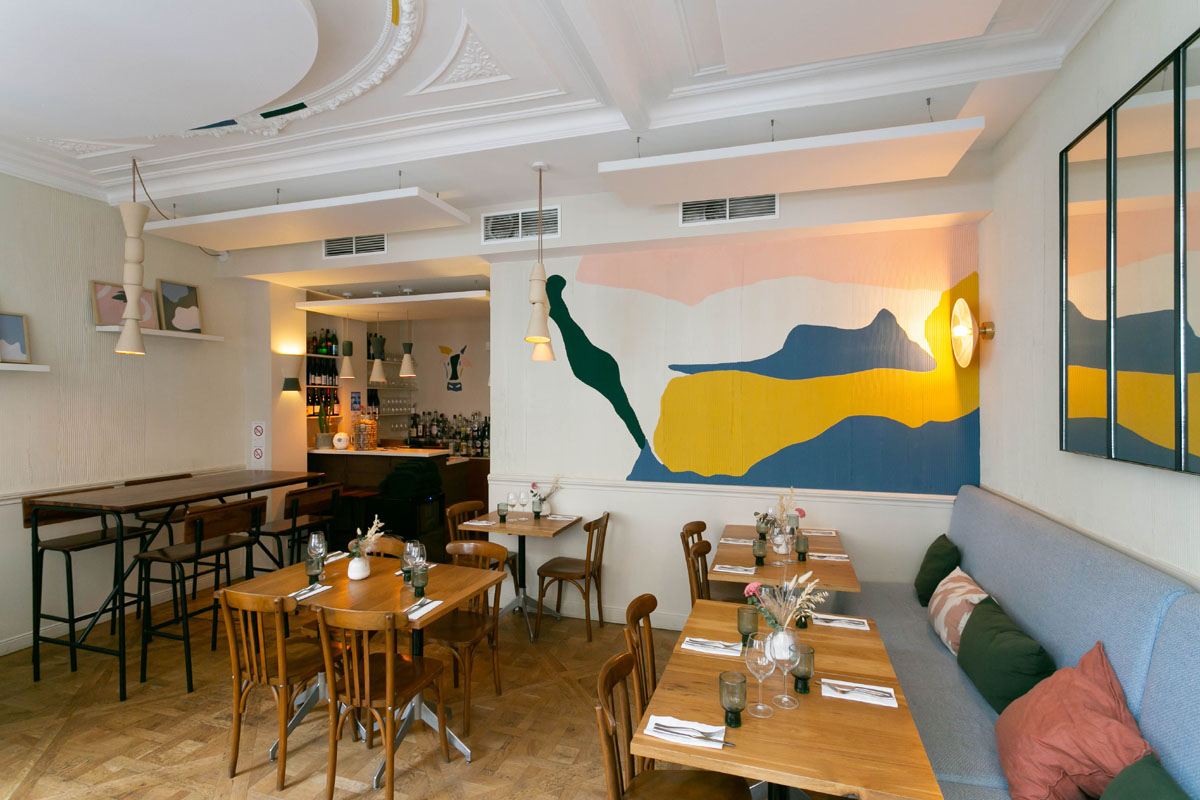

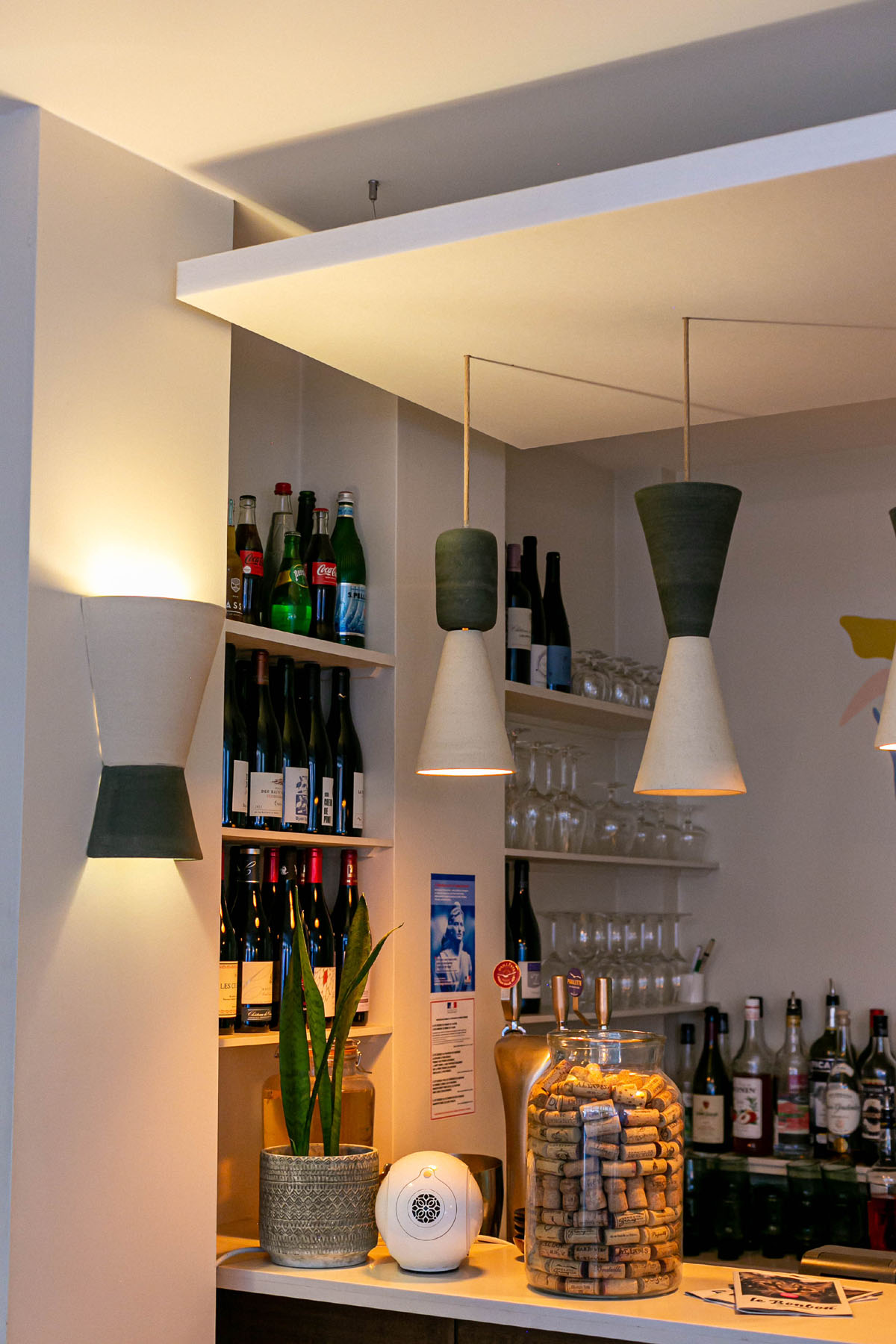

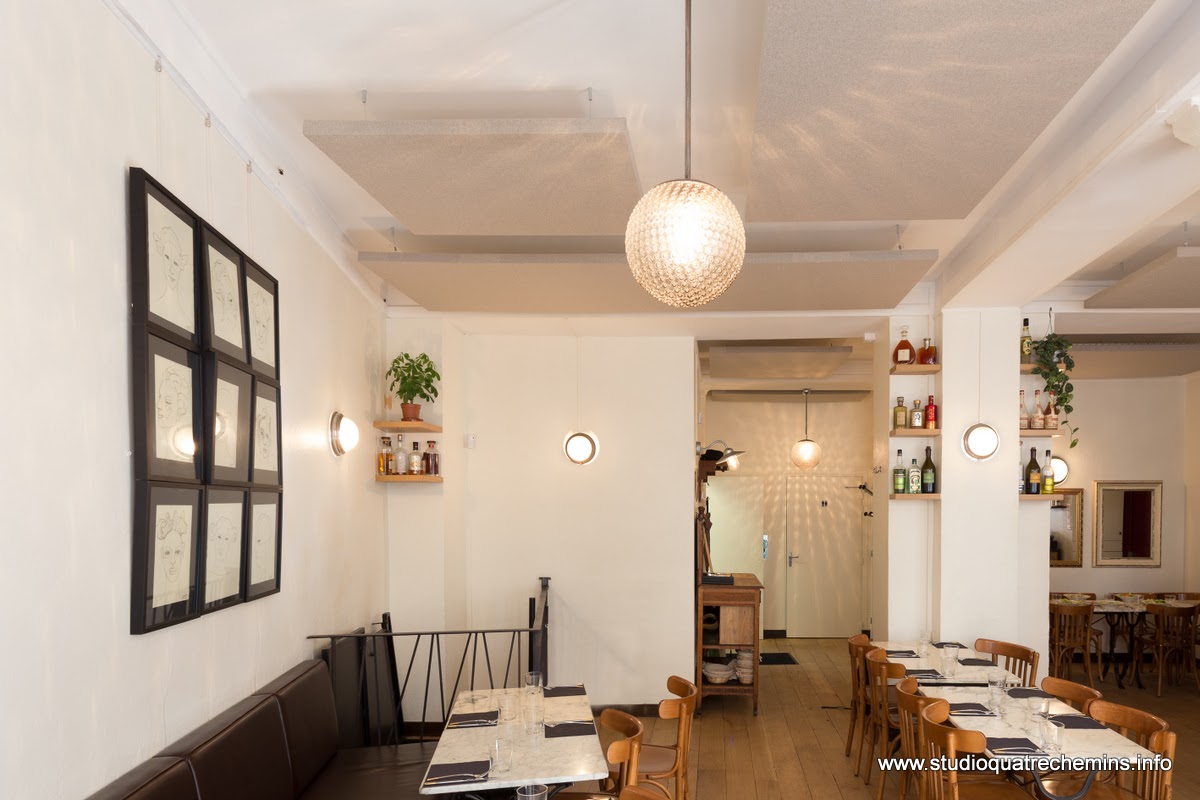

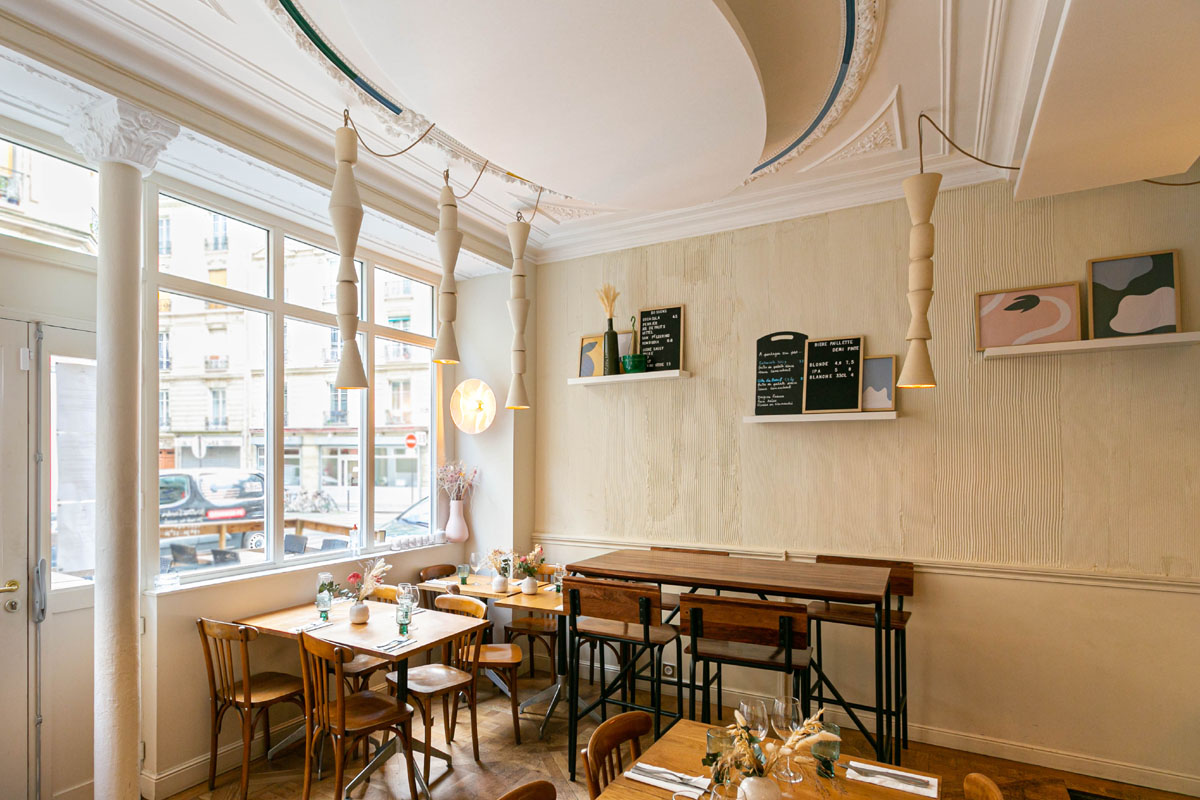

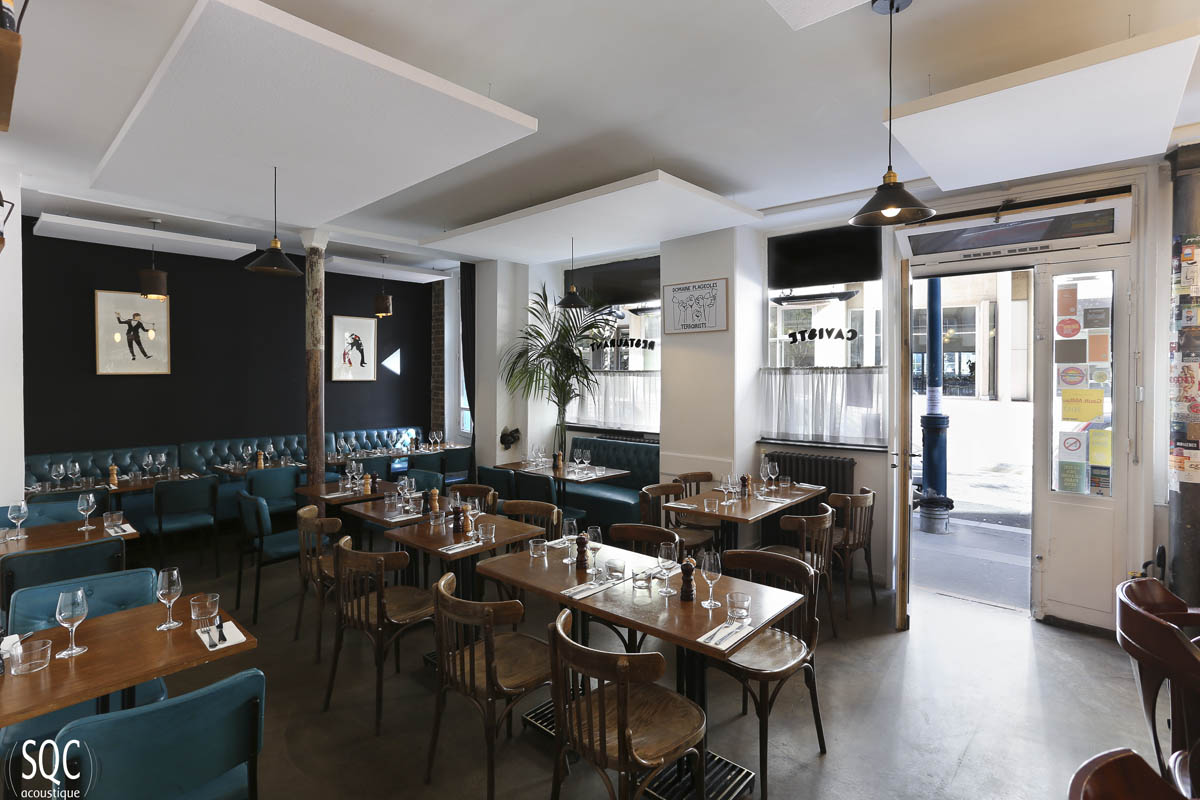

2022 - Le Comptoir des Résistants - Paris 10

Traitement acoustique du bar à vins "Les Résistants" à Paris 10. Panneaux AcoustiPanel habillés de toile Dillon, coloris sable chiné. Les suspensions des luminaires traversent les panneaux.

Cliquer sur la photo ci-contre pour lancer le diaporama >





Le Comptoir des  Résistants

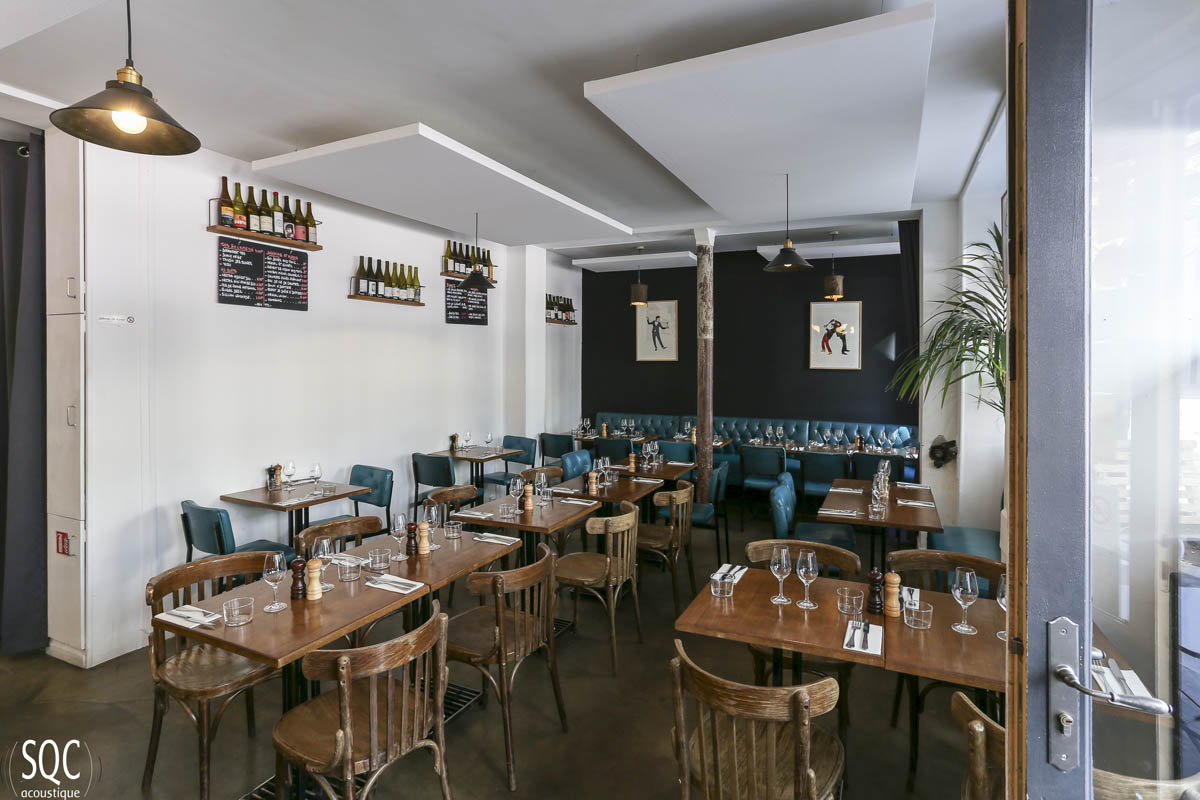

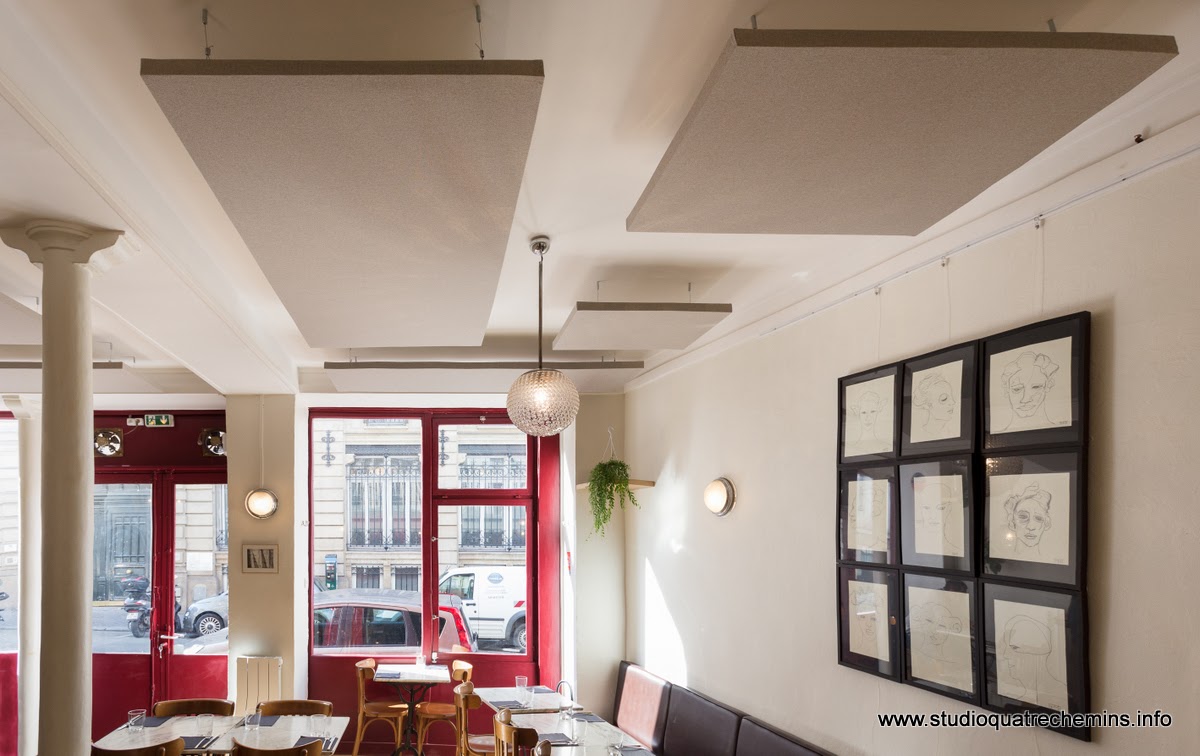

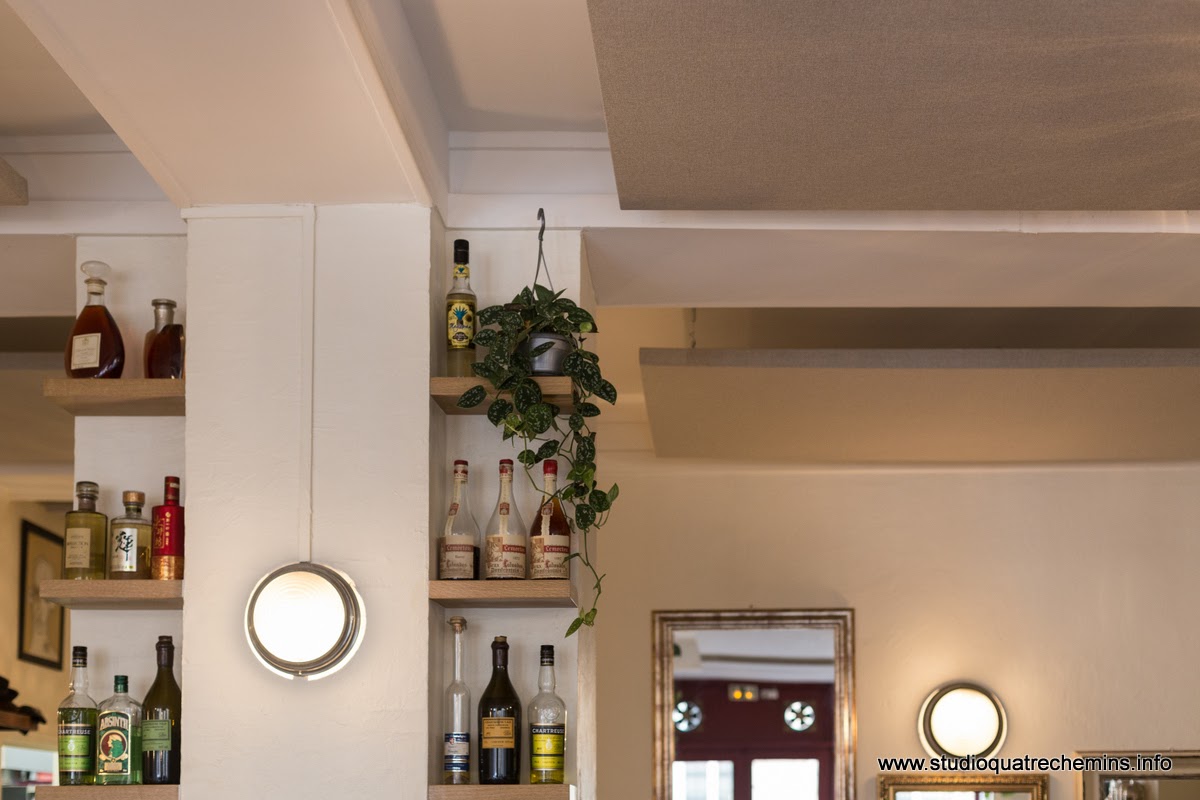

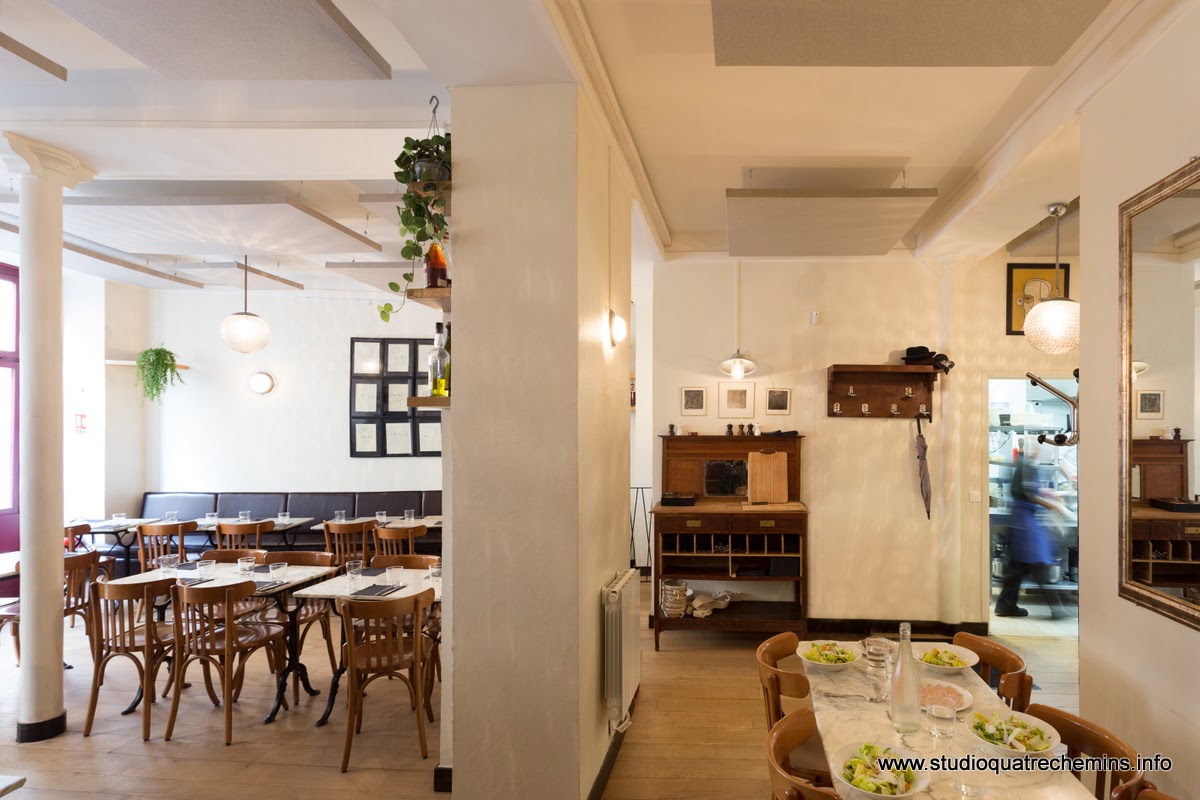

2019 - Restaurant "bistronomique" à Pantin (93)

Traitement acoustique du restaurant bistronomique "Les Pantins". Panneaux AcoustiPanel habillés de toile Dillon.

Cliquer sur la photo ci-contre pour lancer le diaporama >

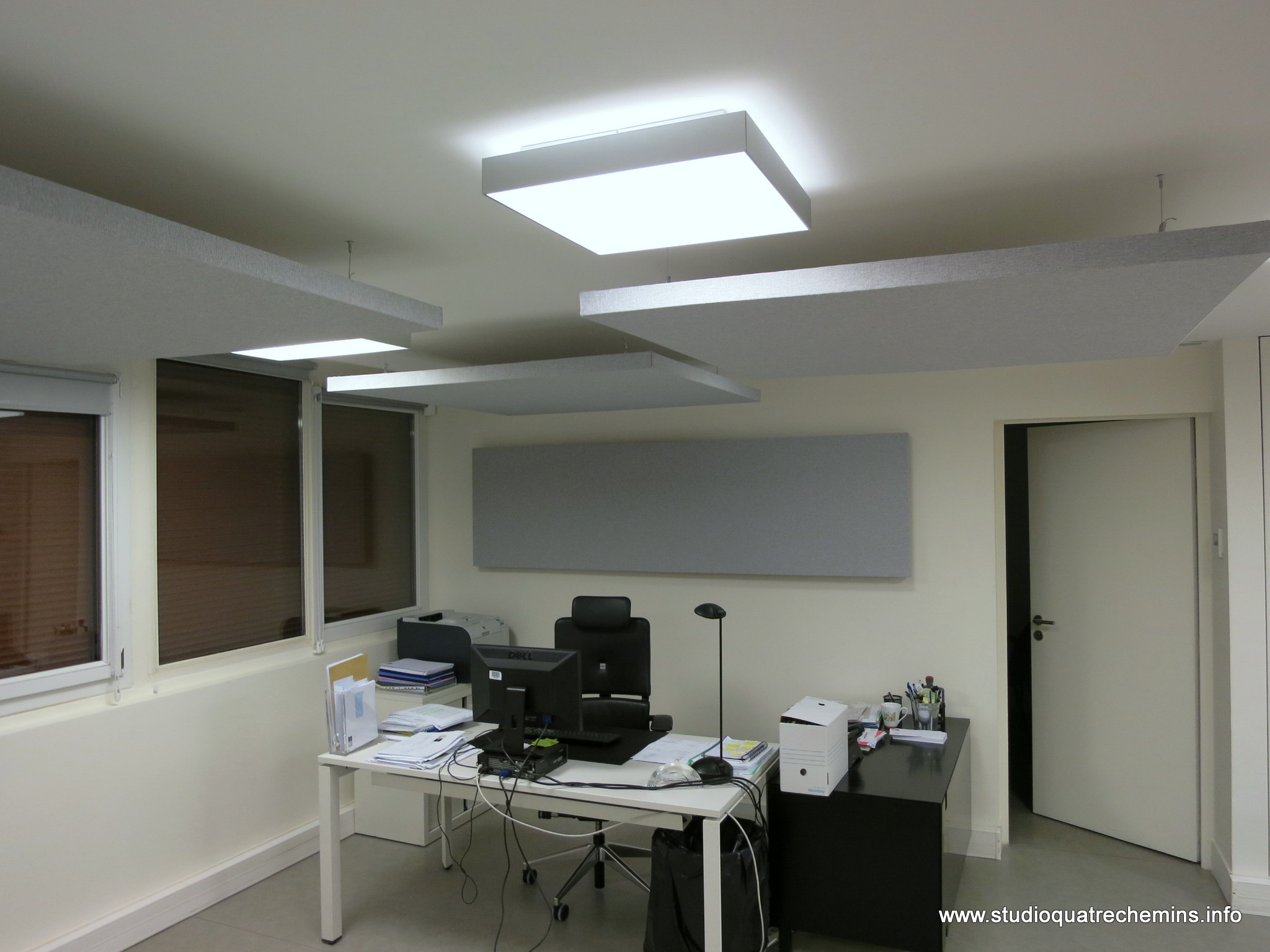

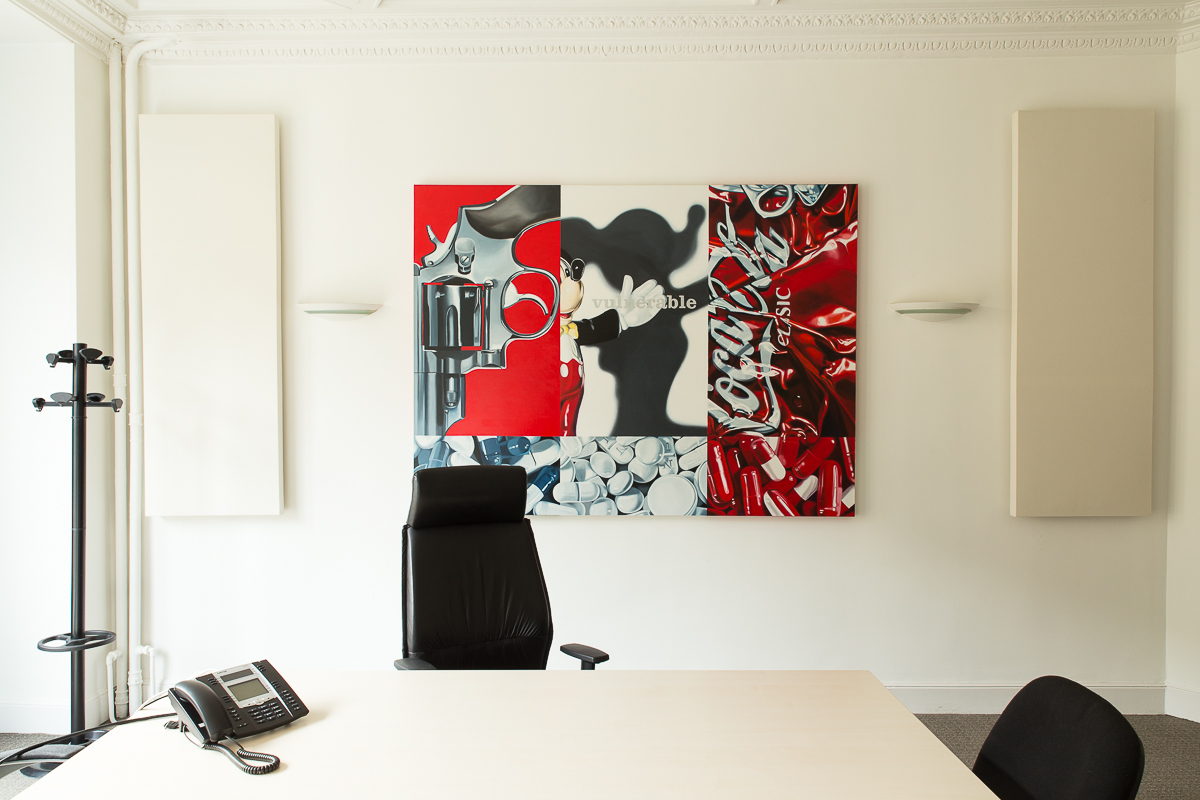

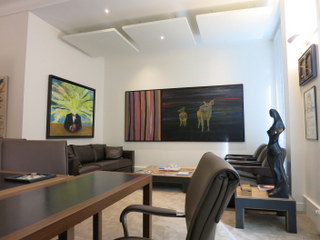

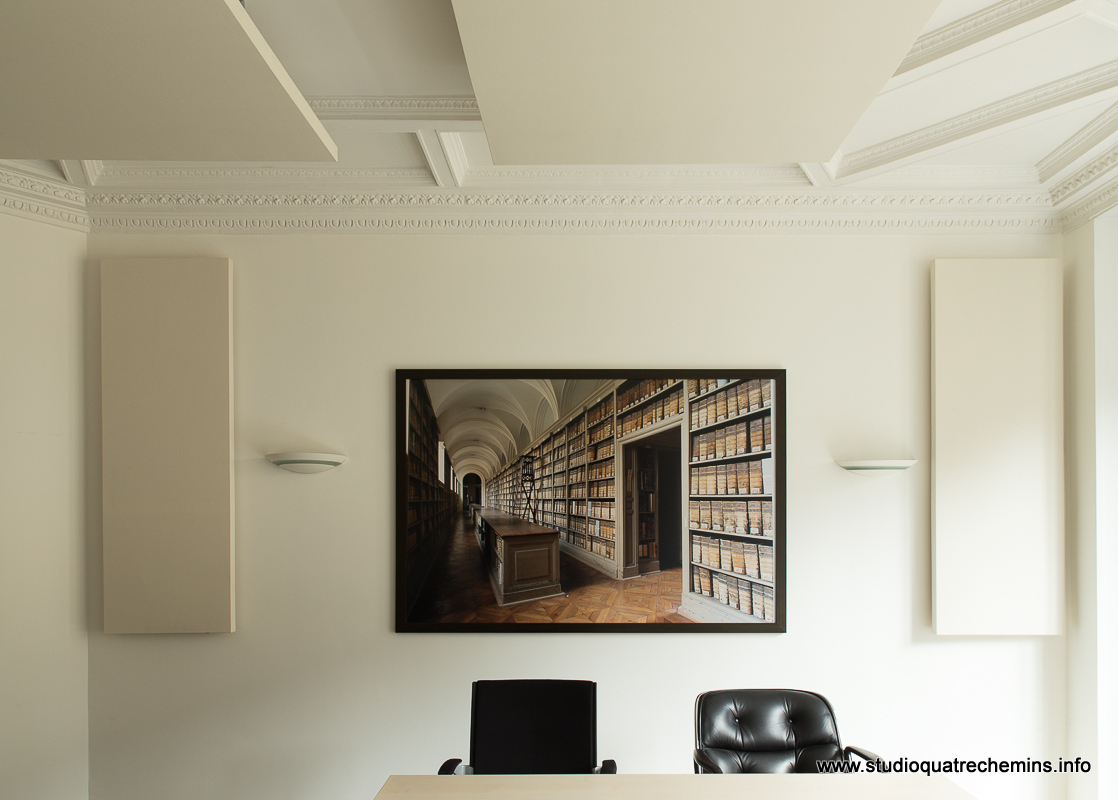

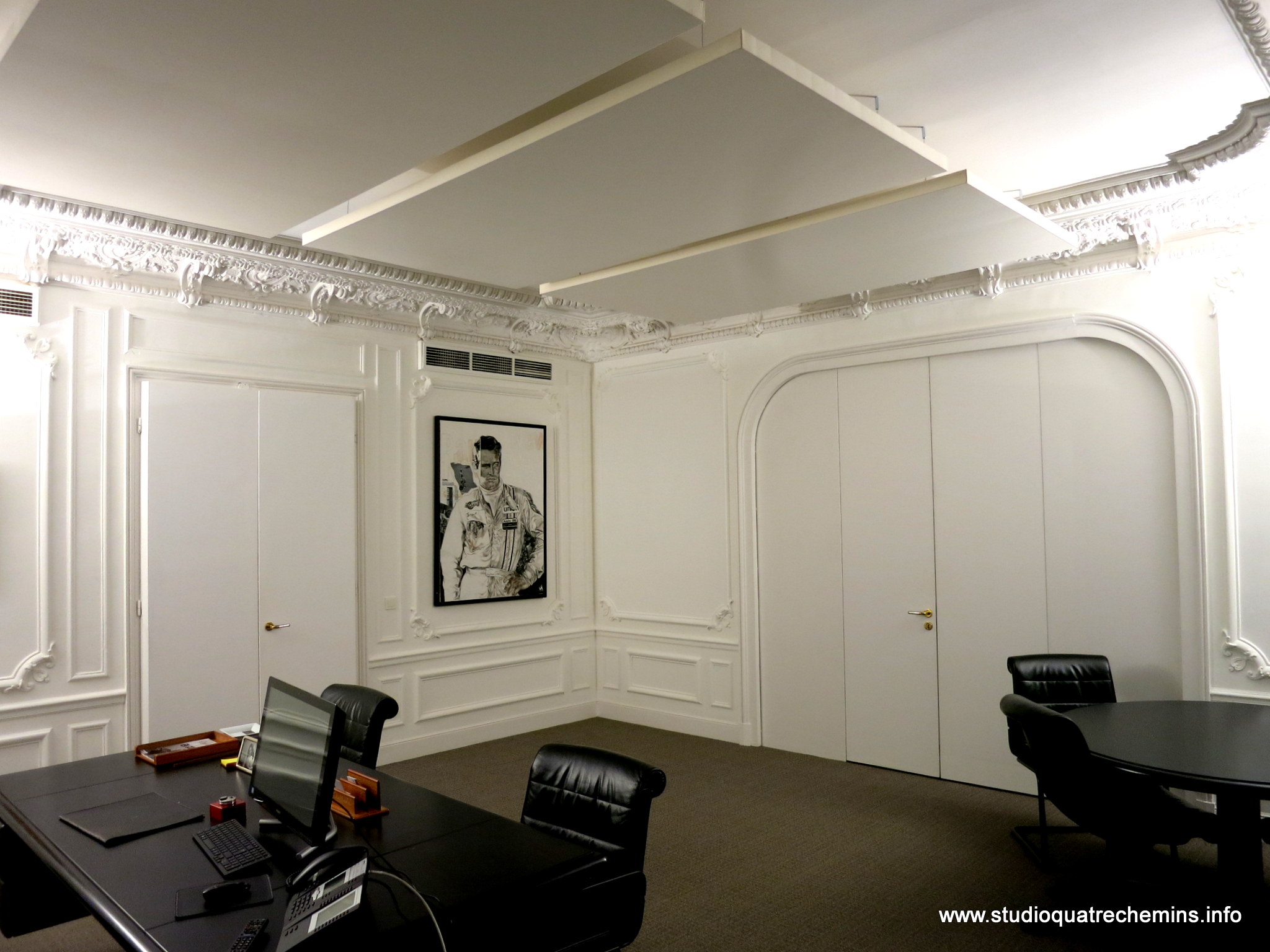

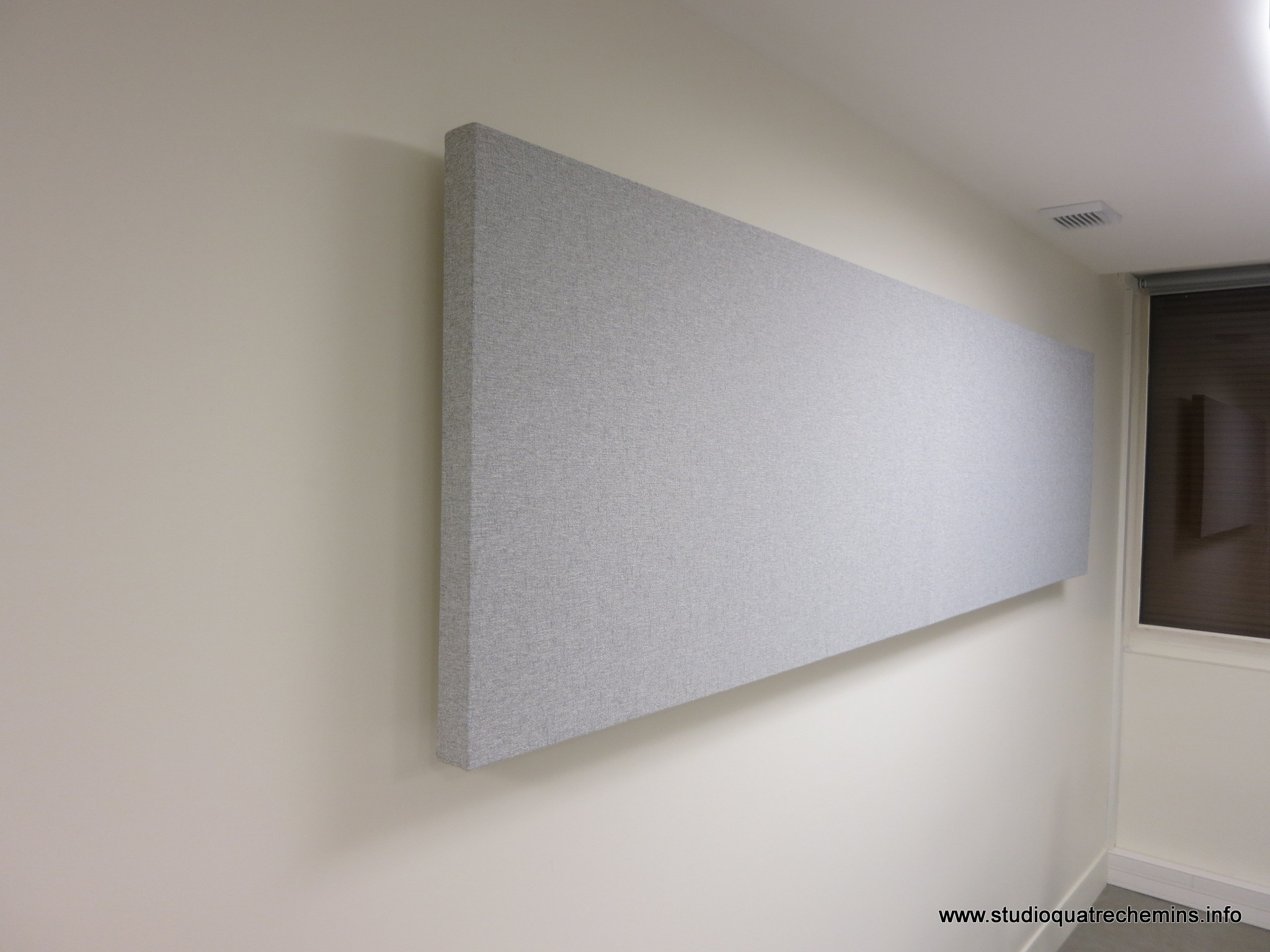

2017 - Bureau de direction - Paris

Traitement acoustique d'un bureau de direction, Paris. Panneaux AcoustiPanel FP50.

Cliquer sur la photo ci-contre pour lancer le diaporama >

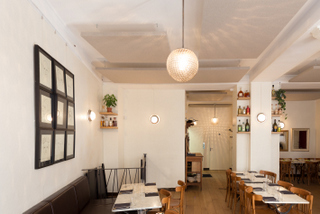

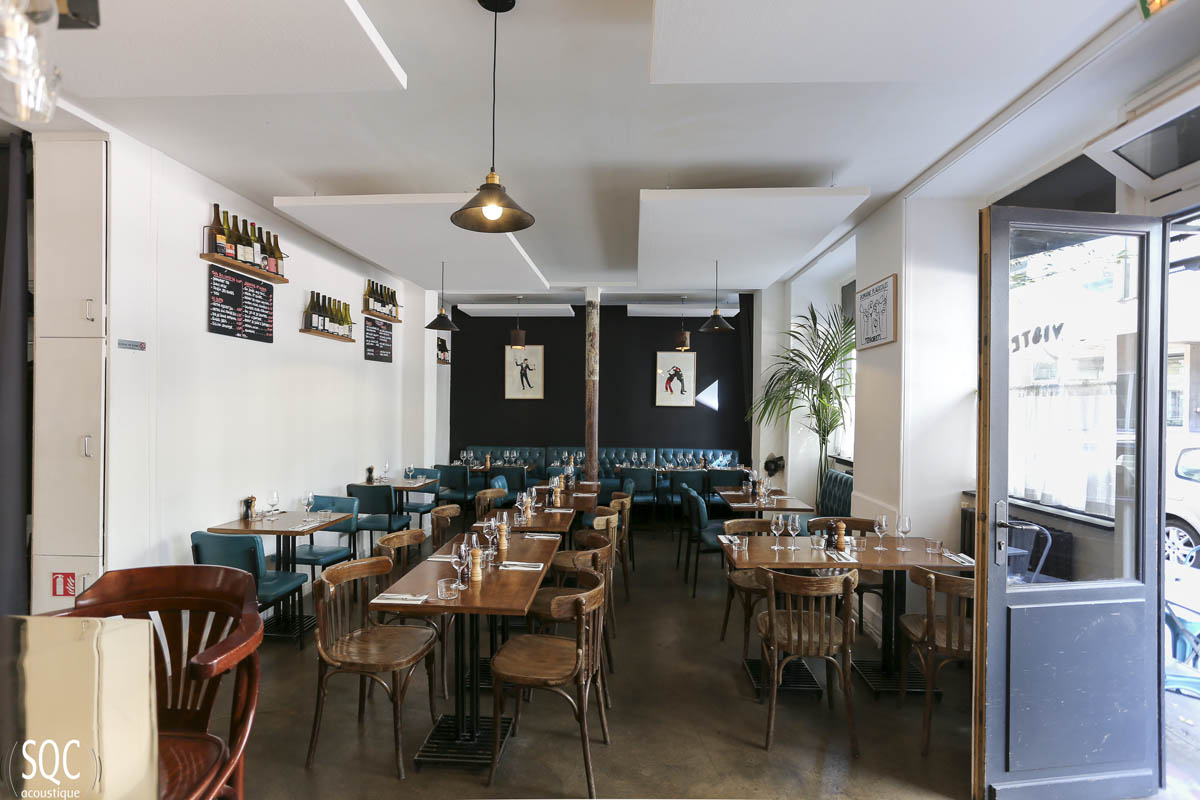

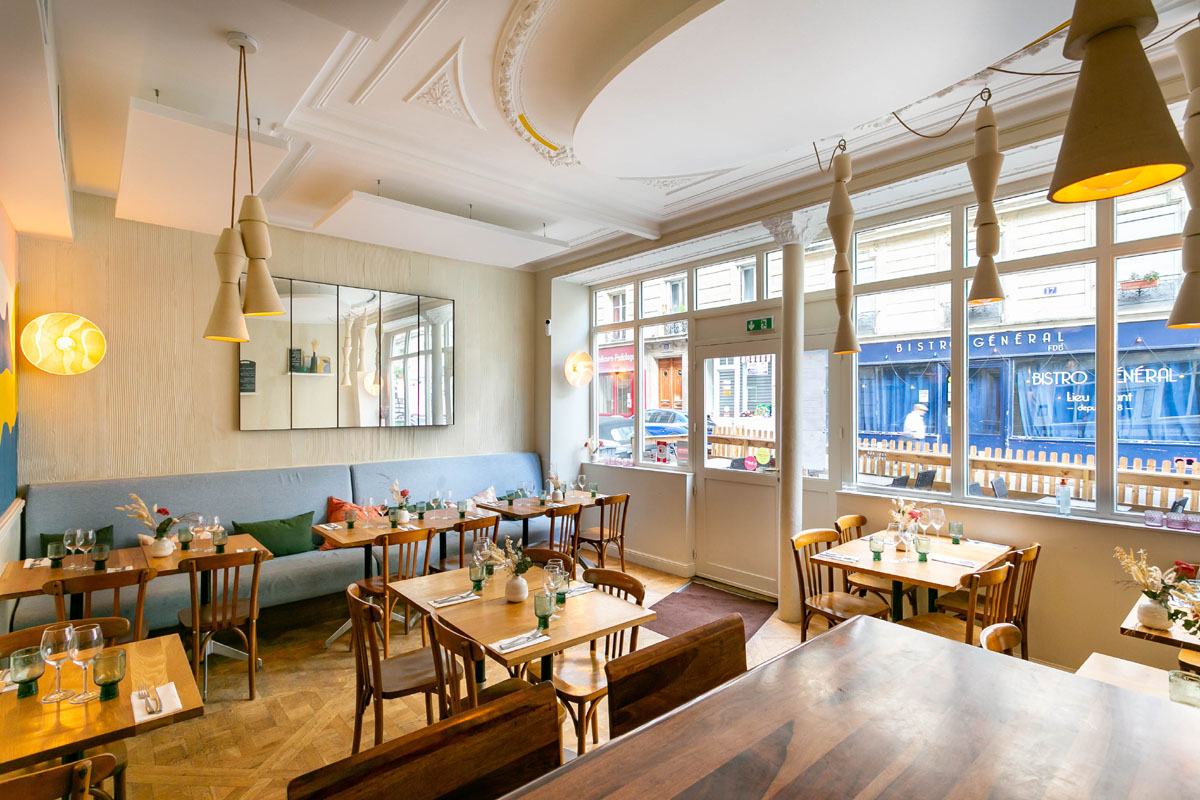

2017 - Restaurant Vantre - Paris

Traitement acoustique d'un restaurant parisien. Panneaux AcoustiPanel 40 C DL habillés de toile Dillon.

Cliquer sur la photo ci-contre pour lancer le diaporama >







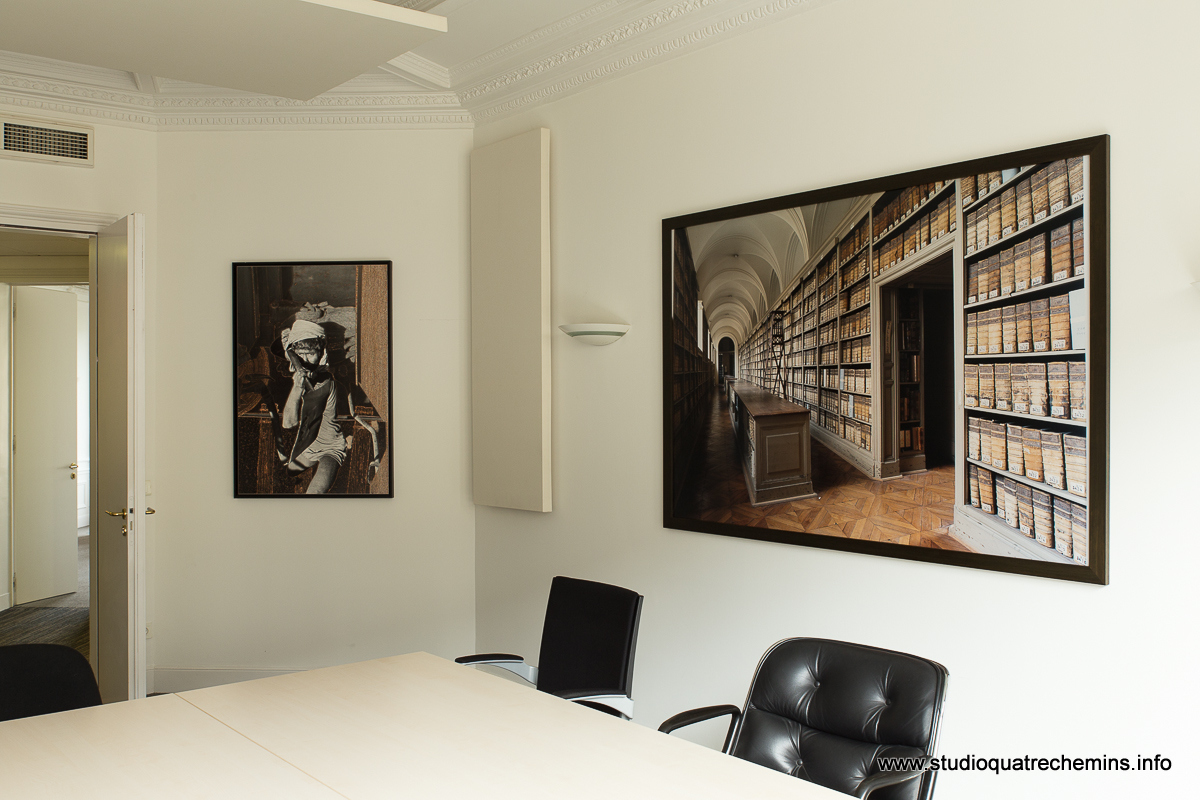

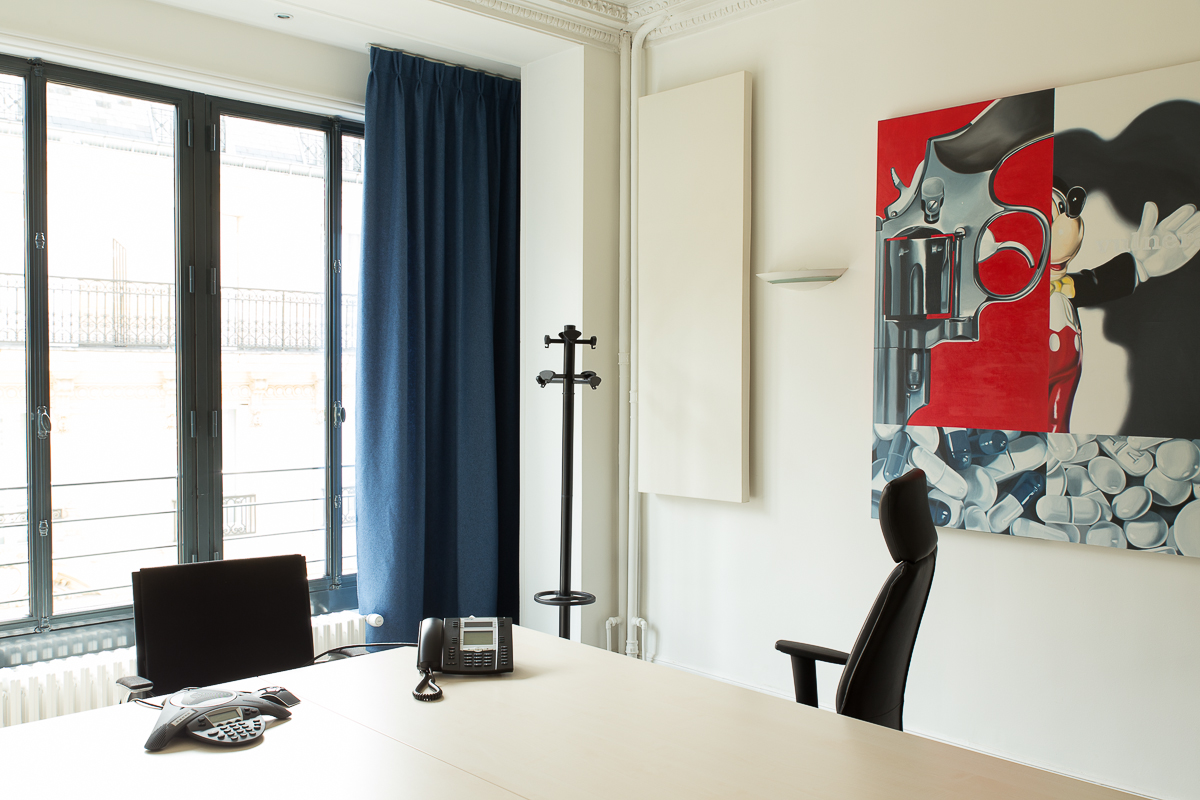

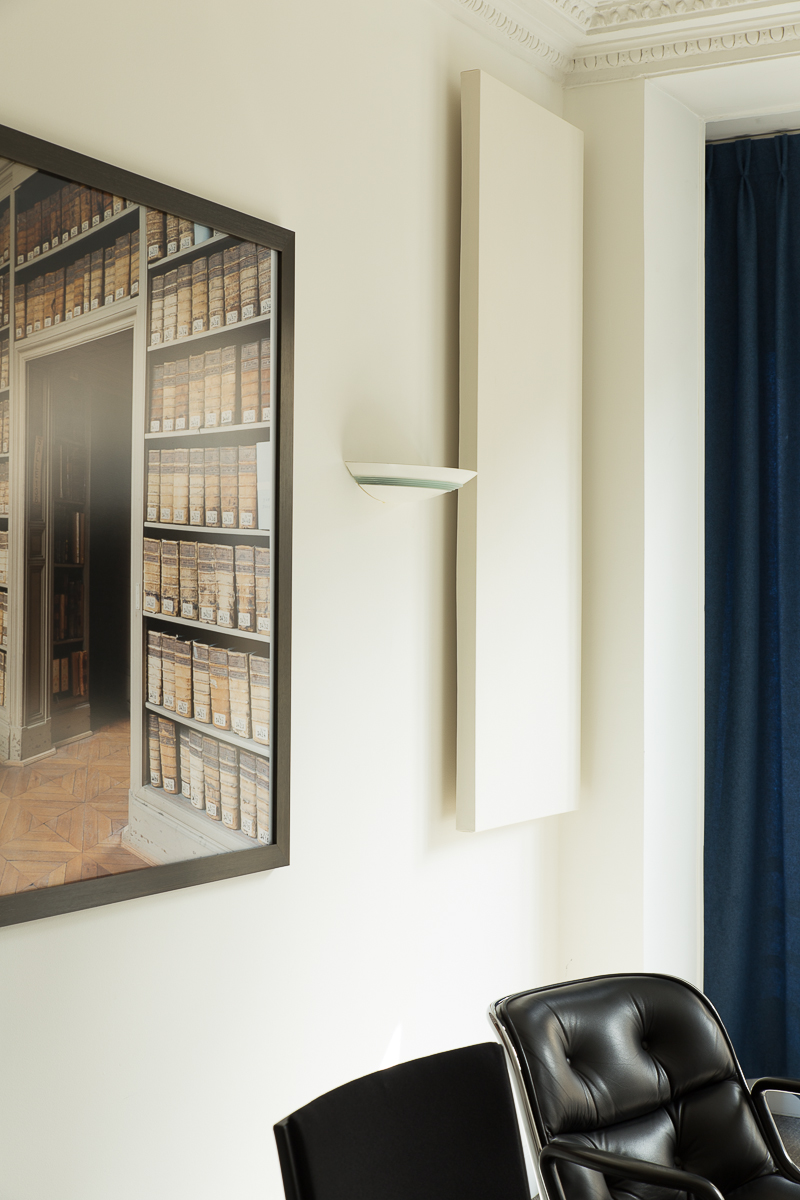

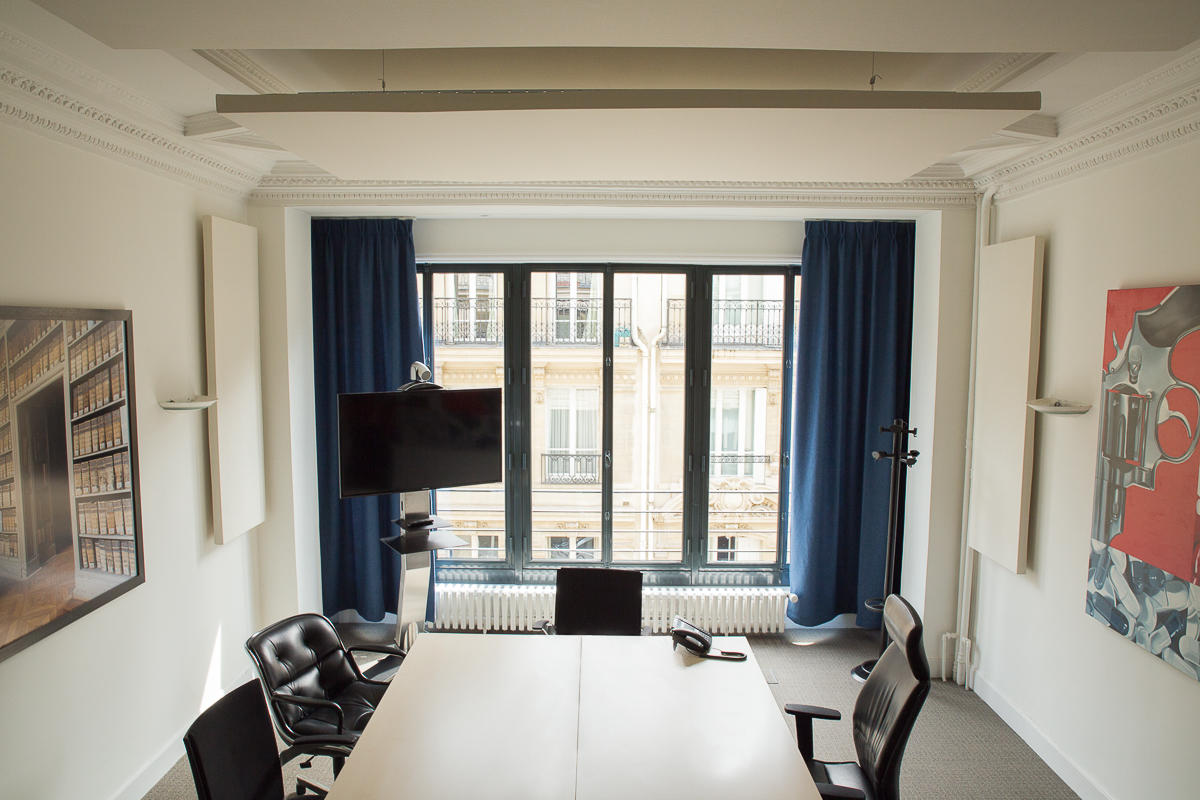

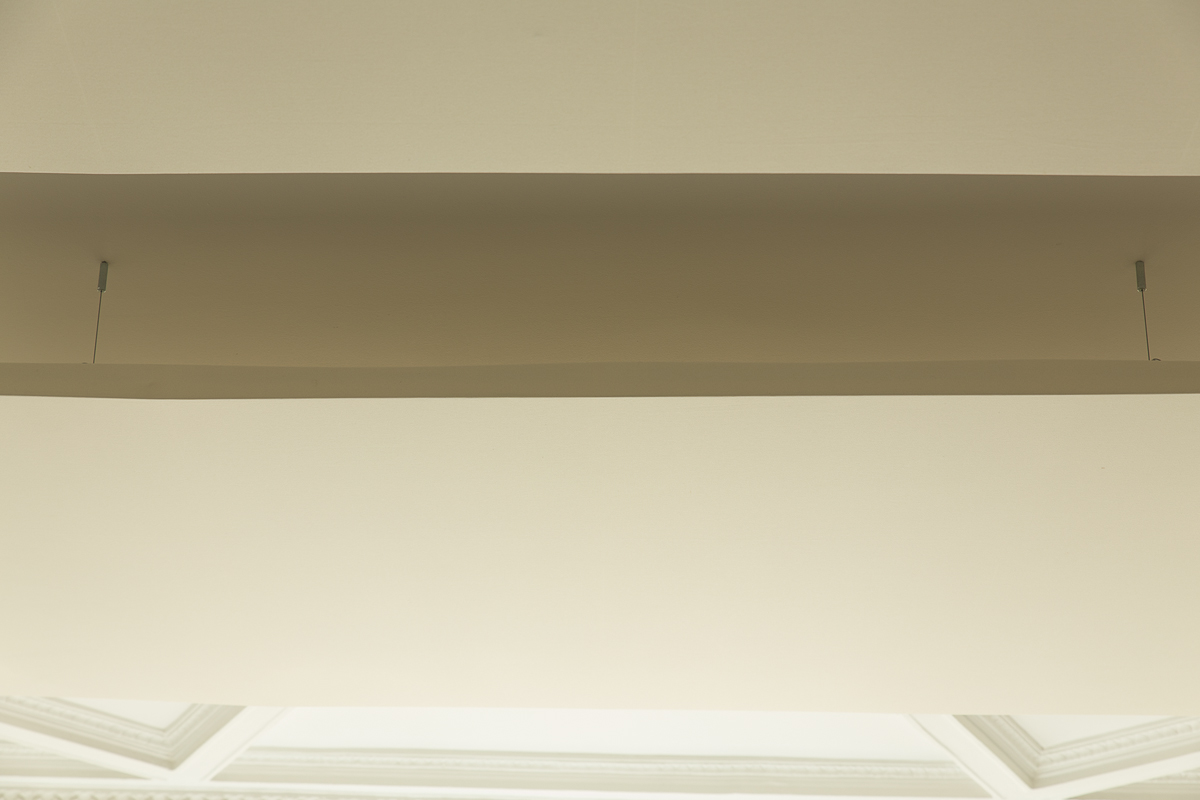

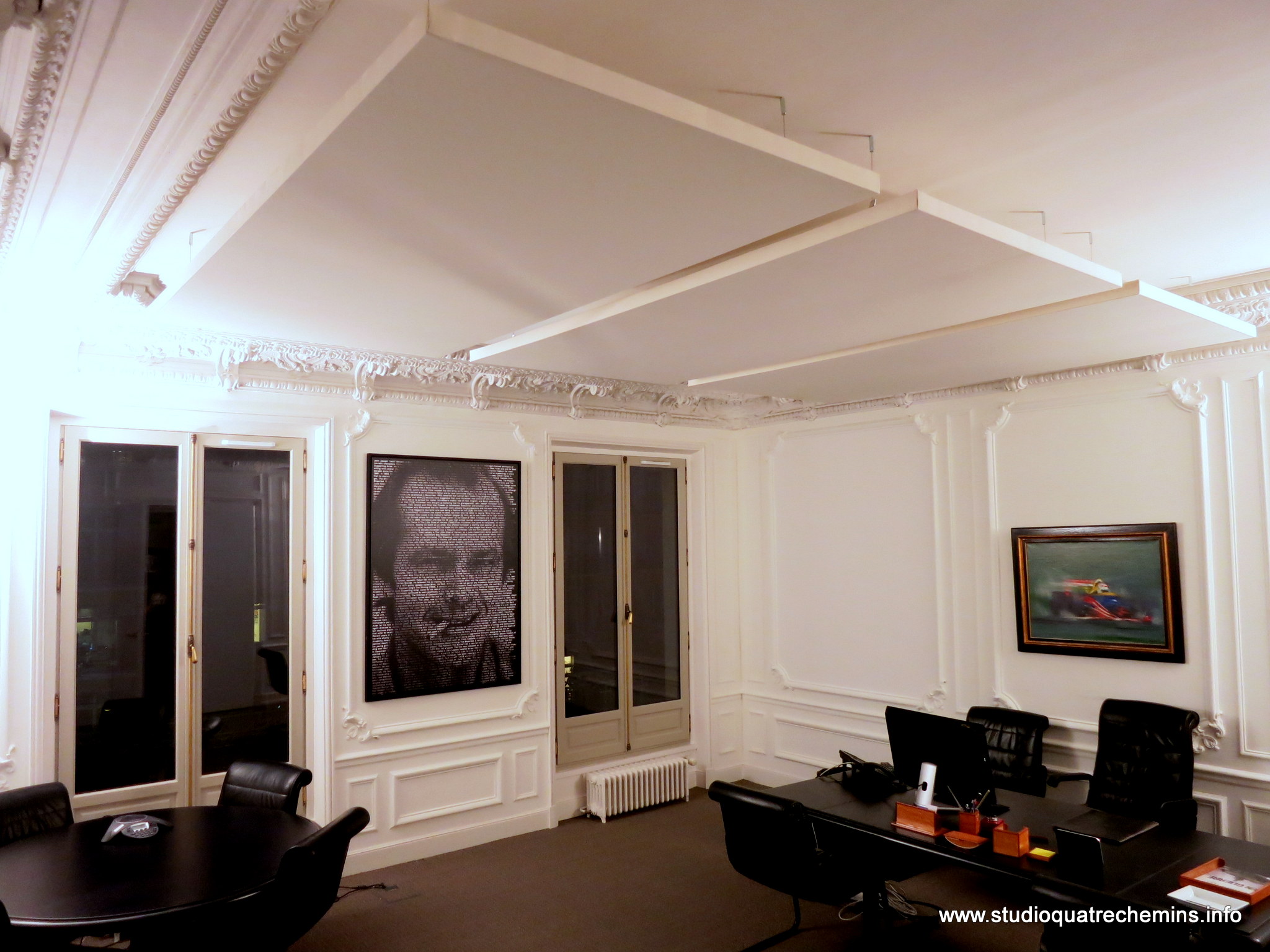

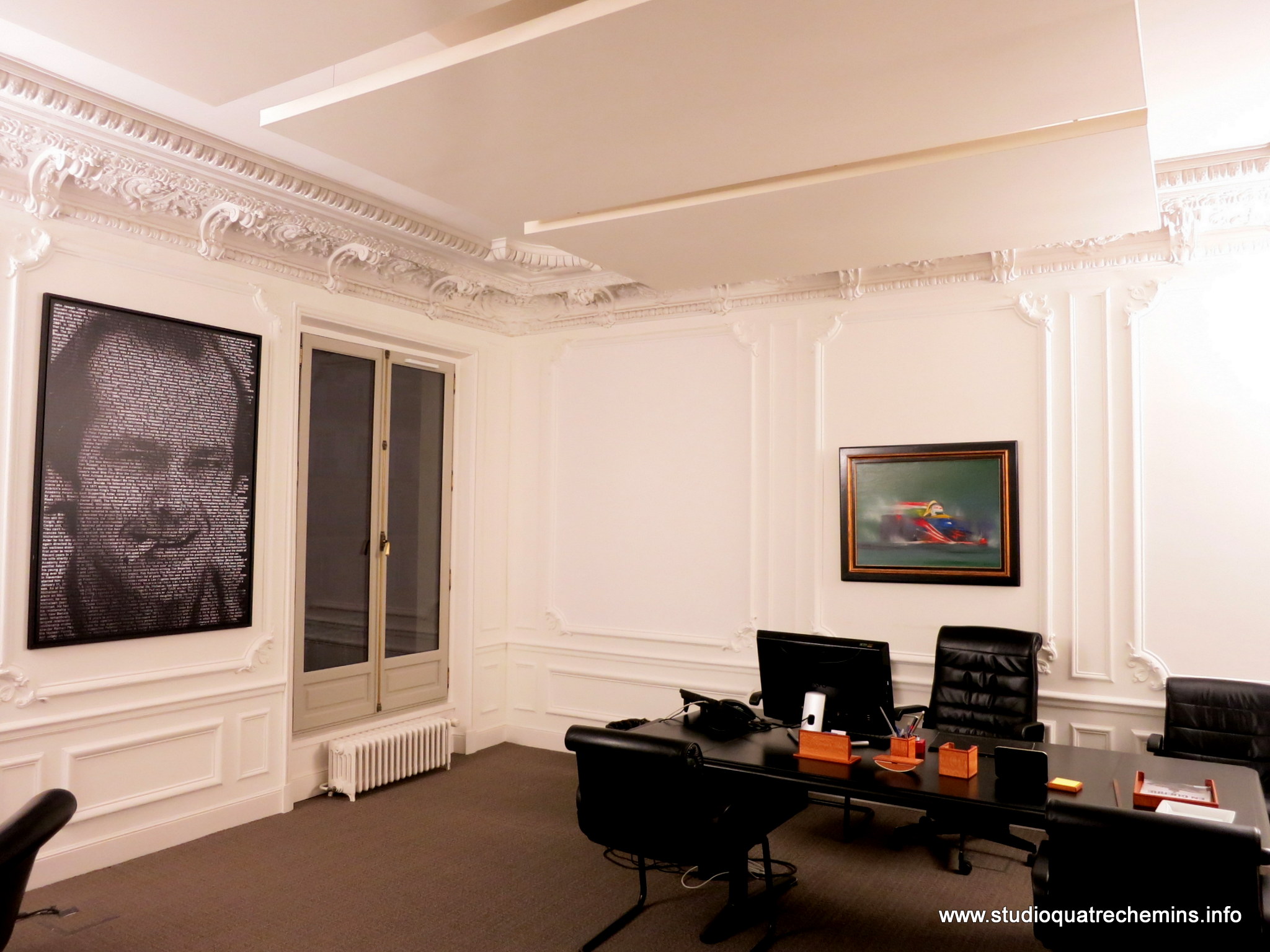

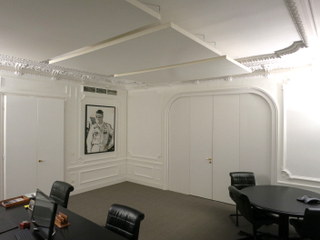

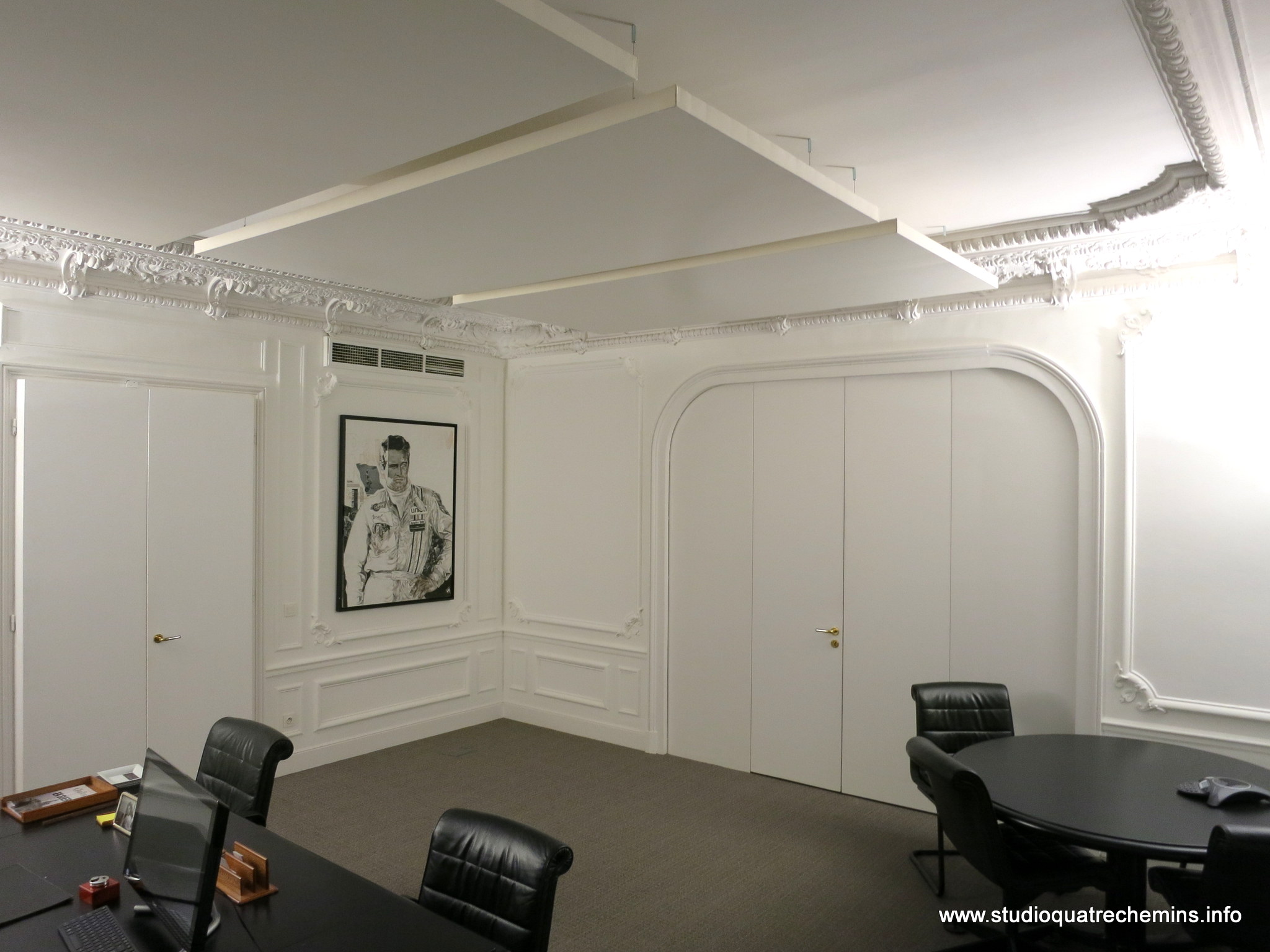

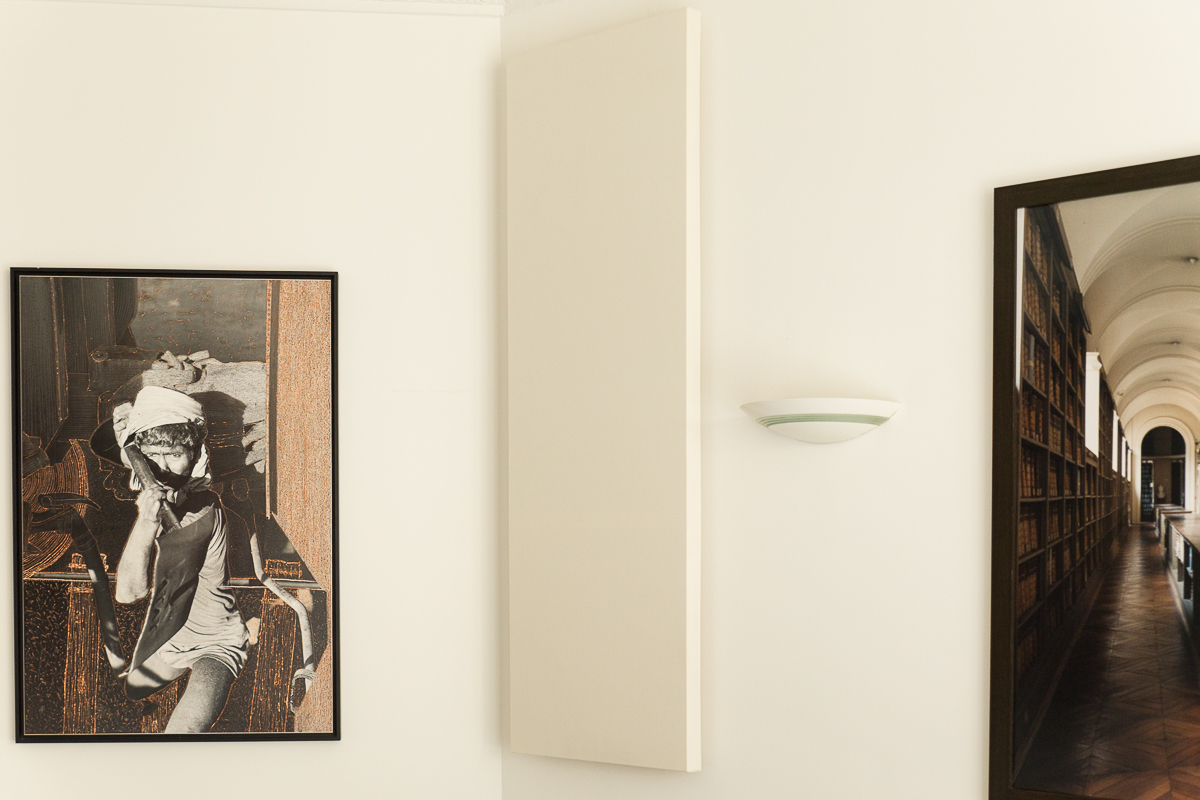

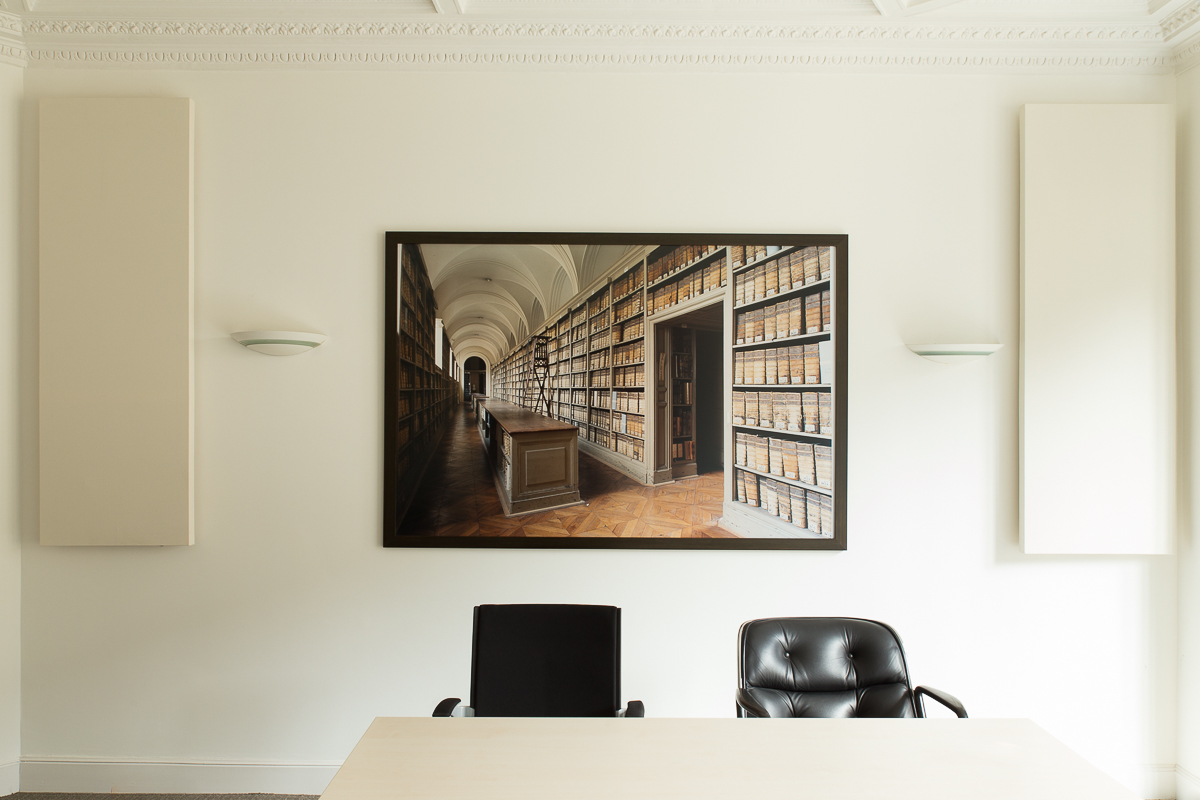

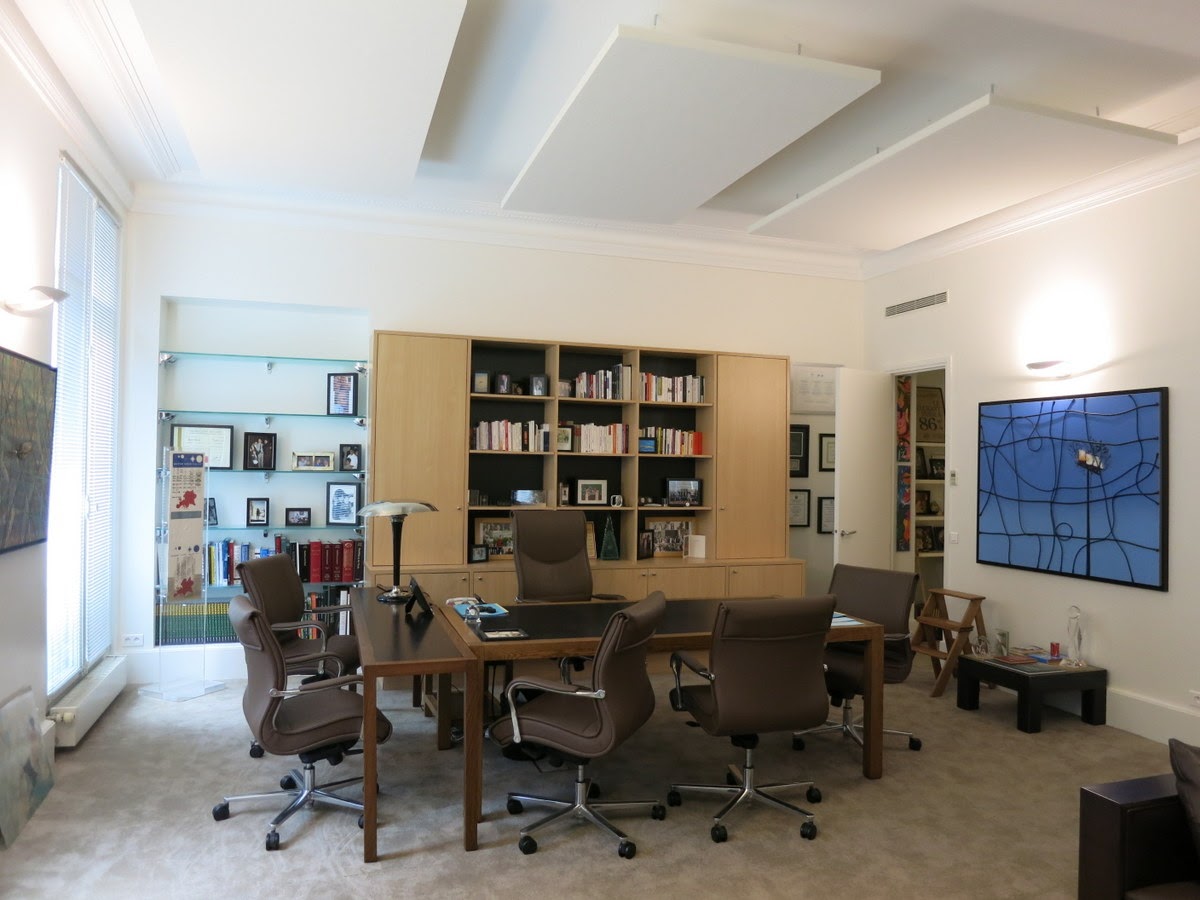

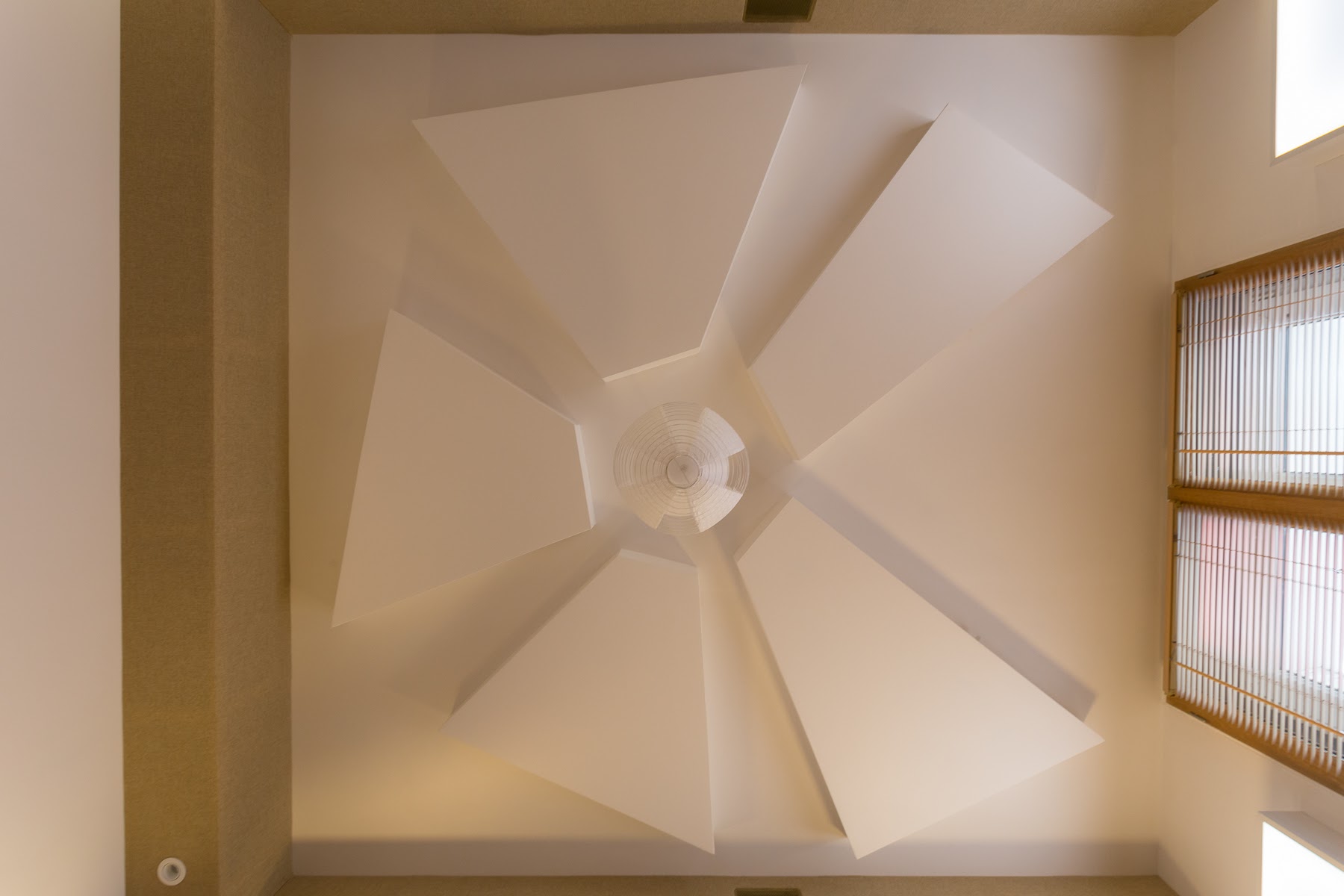

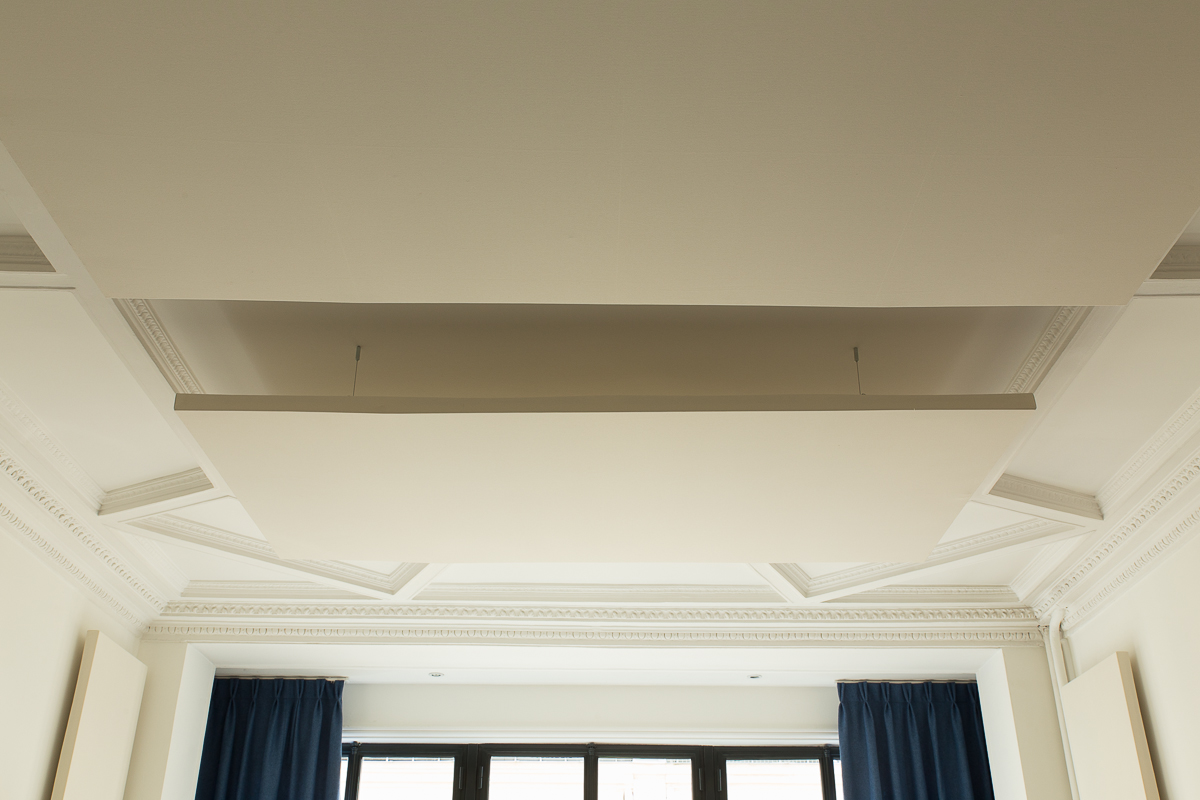

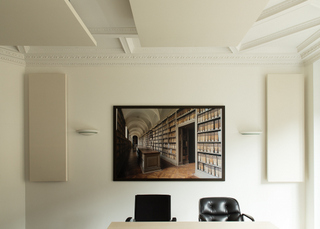

2015 - Bureau de direction - Paris

Traitement acoustique d'un bureau de direction dans un immeuble haussemanien. Panneaux AcoustiPanel 40 C Alb habillés de toile Albion, réaction au feu : M1.

Cliquer sur la photo ci-contre pour lancer le diaporama >







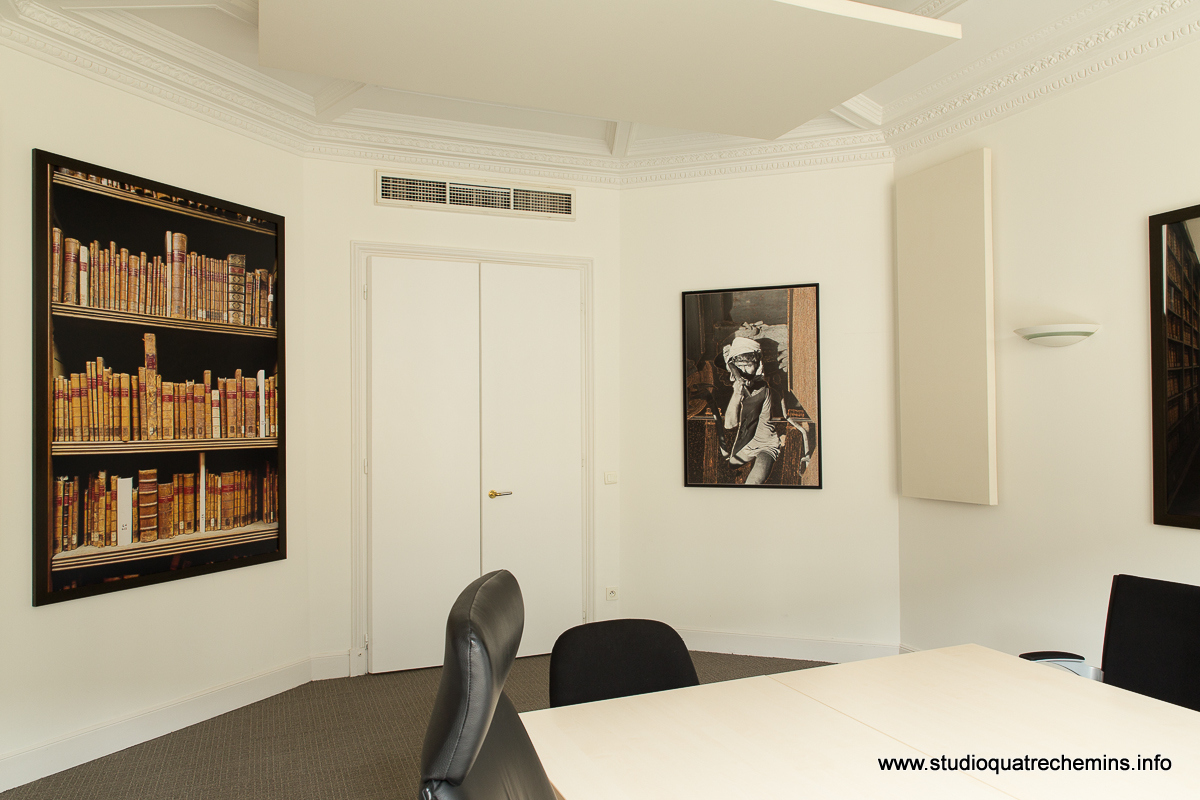

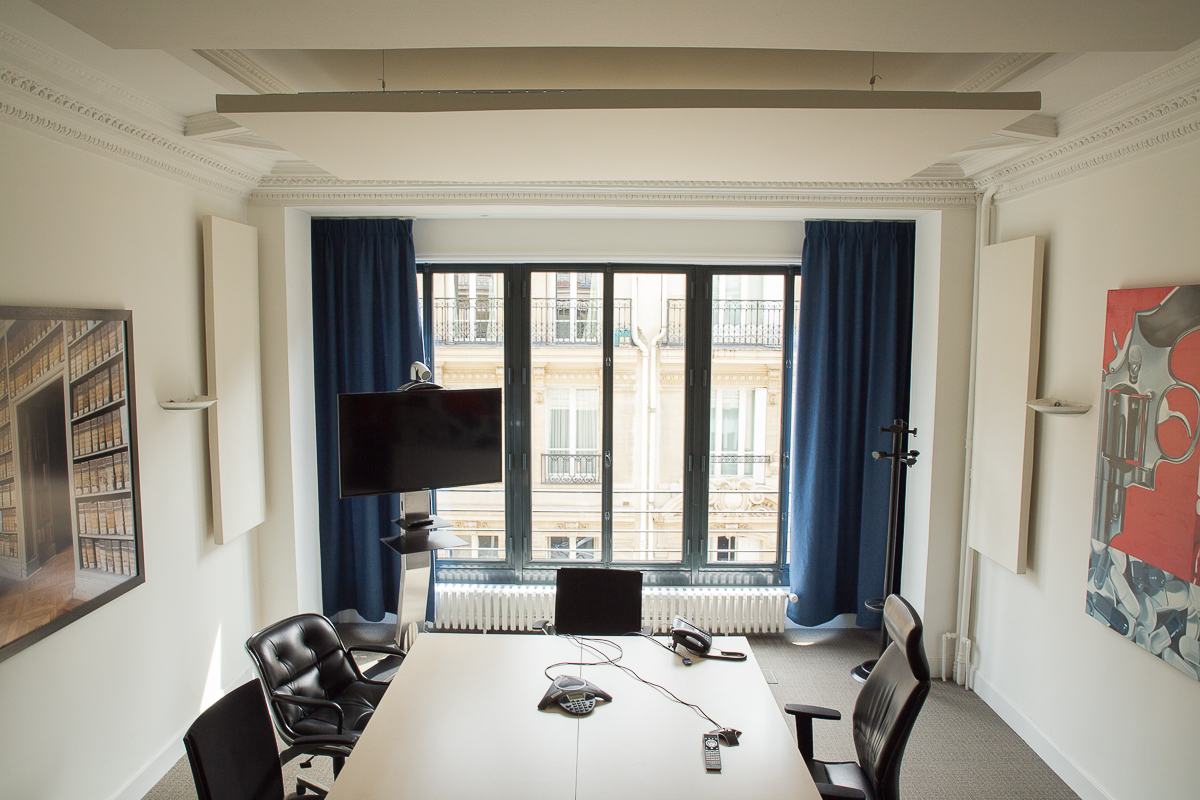

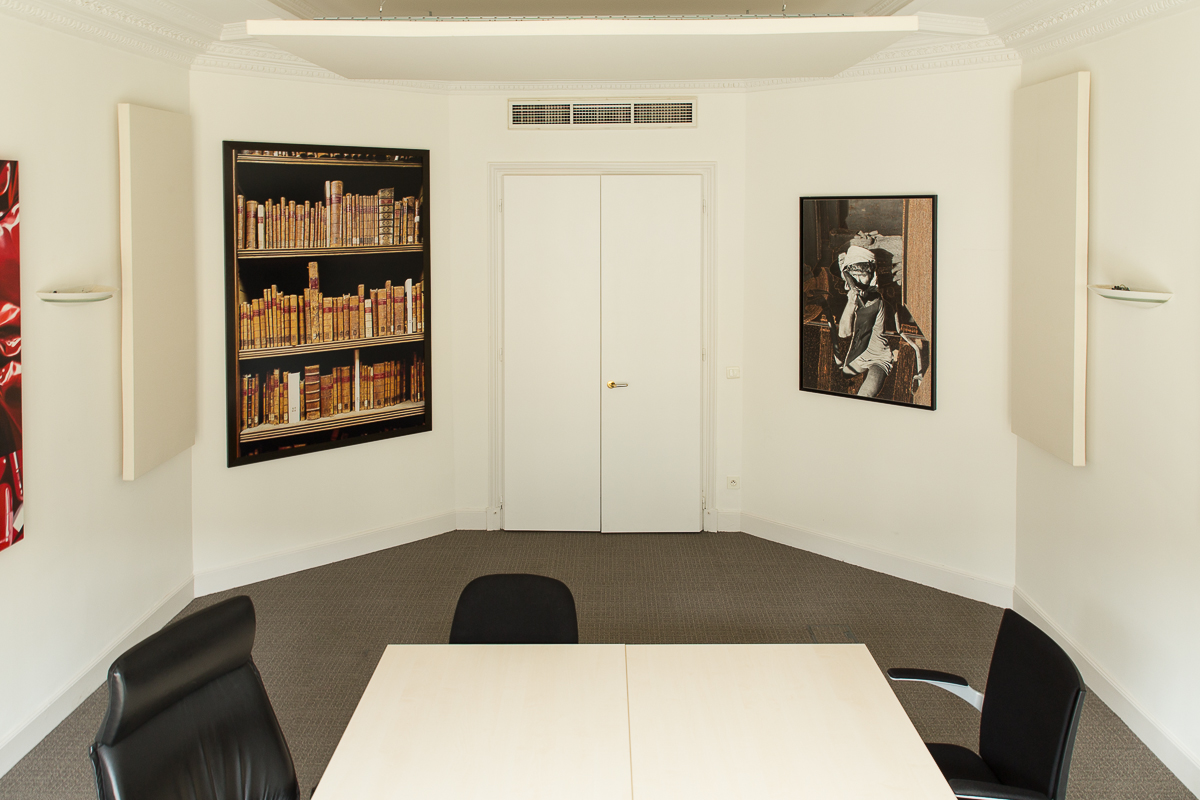

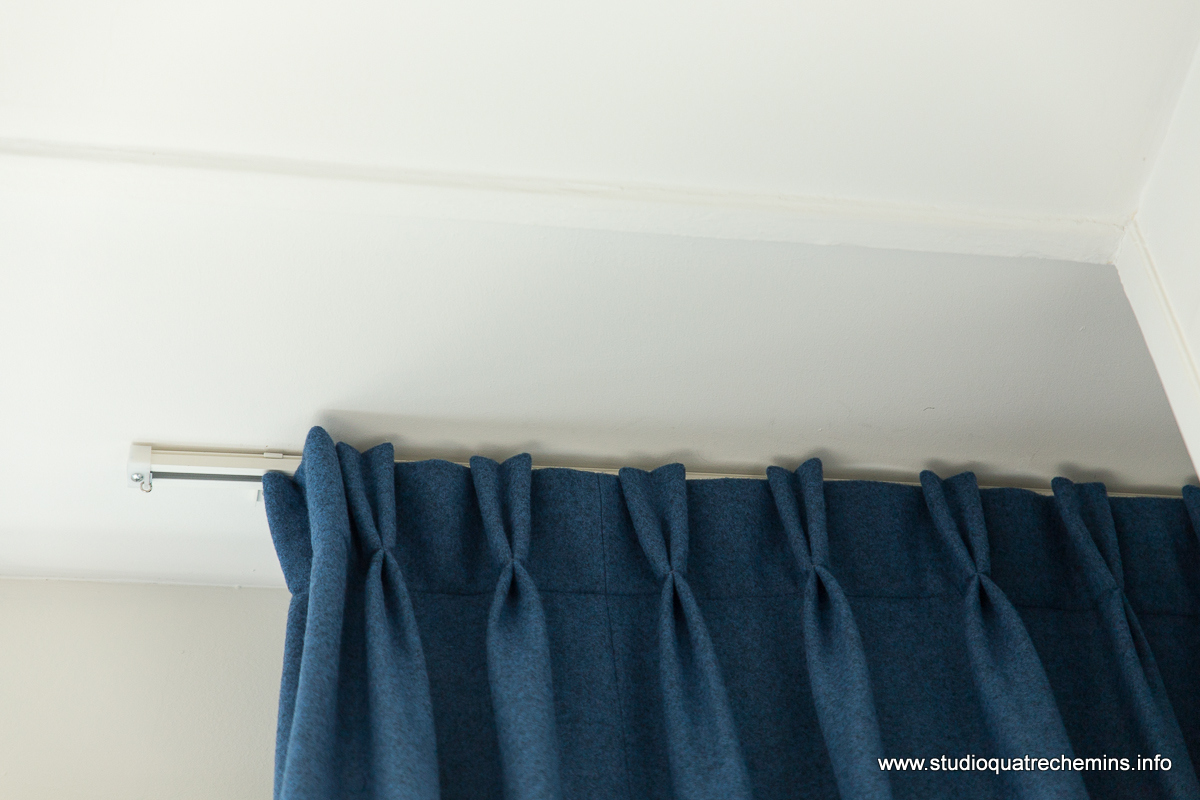

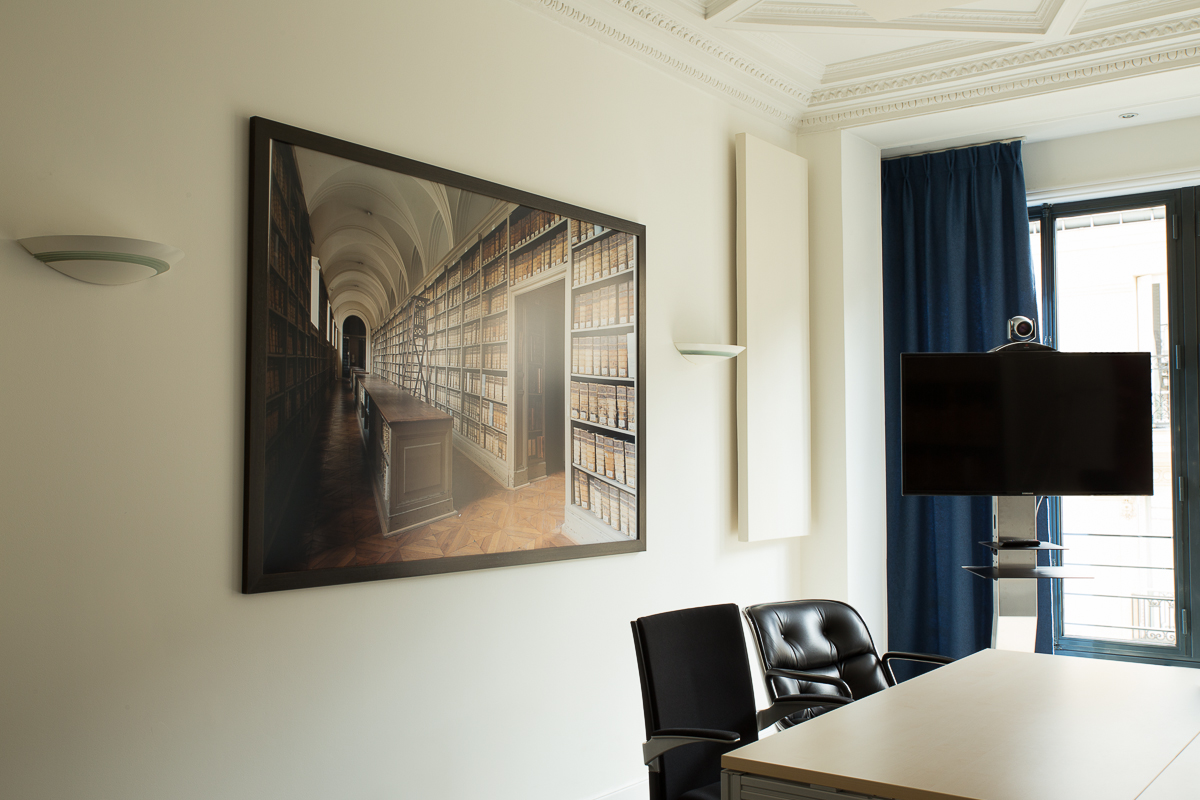

2015 - Salle de réunion et visioconférence - Paris

Panneaux muraux et de plafond AcoustiPanel 40 Alb habillés de toile Albion, réaction au feu : M1. Rideaux acoustiques en toile Auteuil.

Cliquer sur la photo ci-contre pour lancer le diaporama >

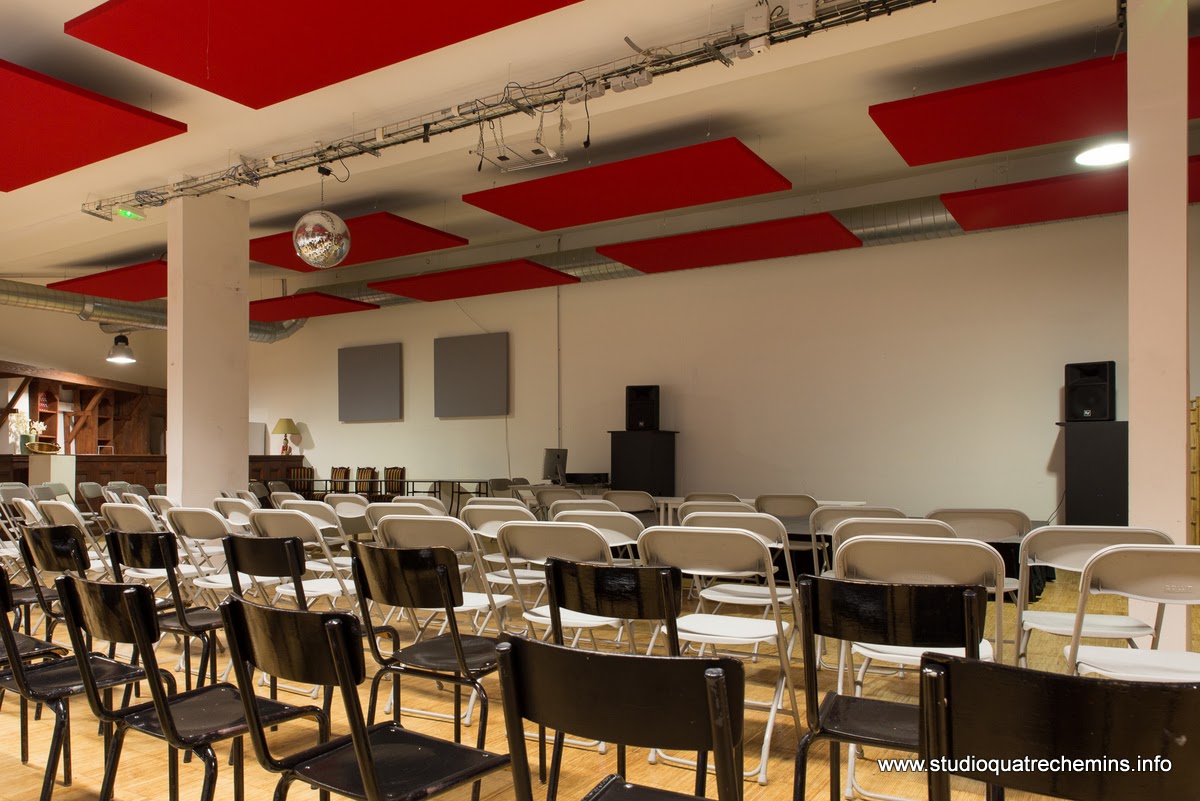

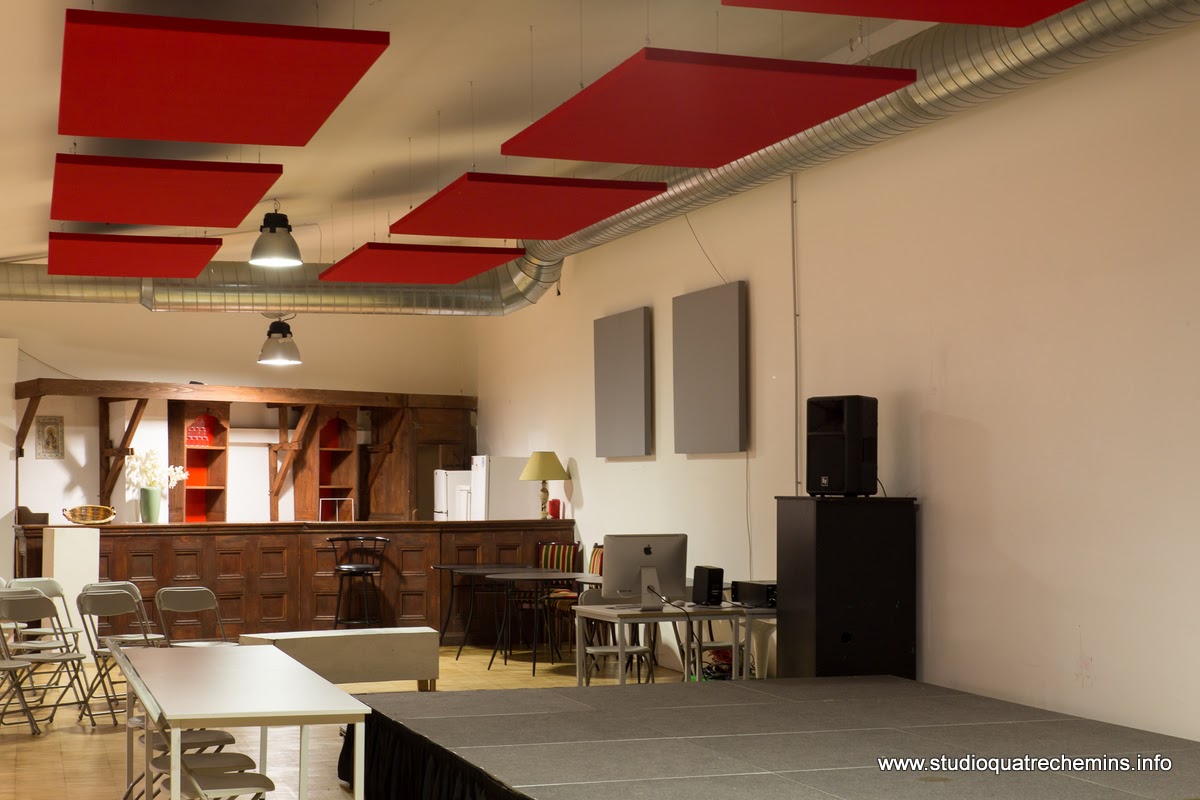

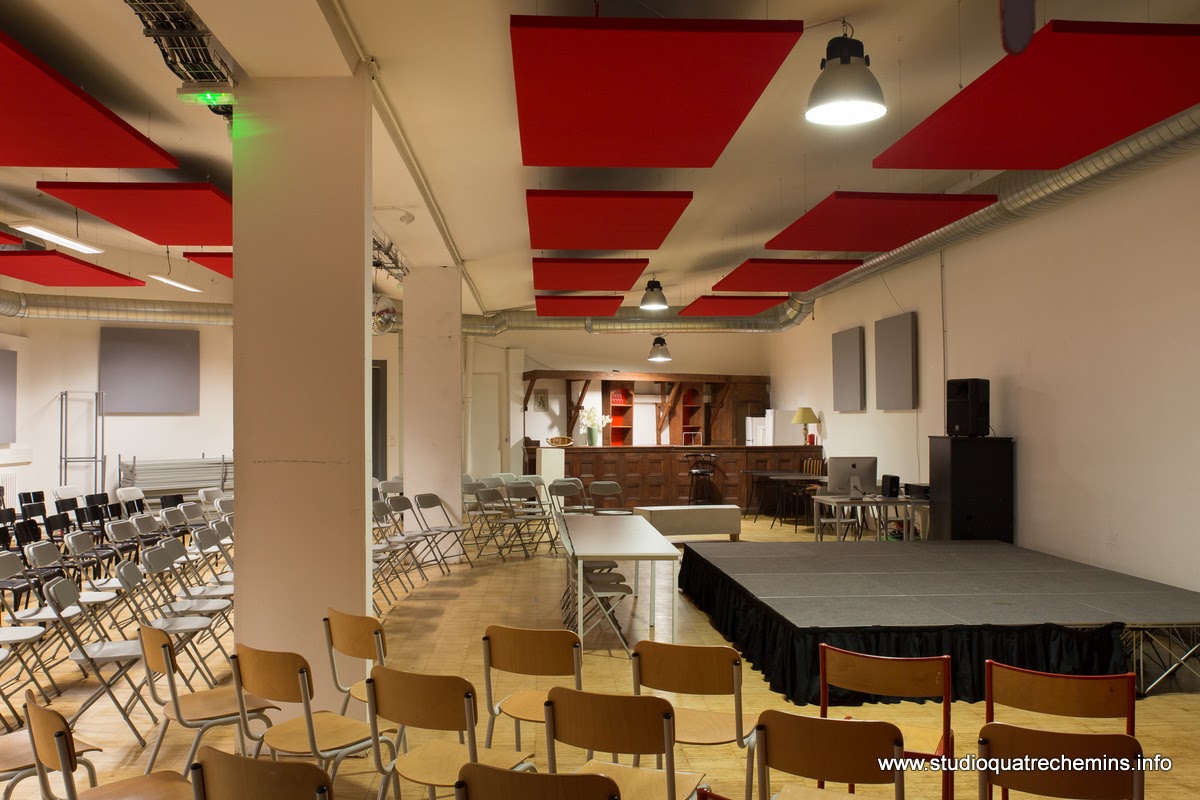

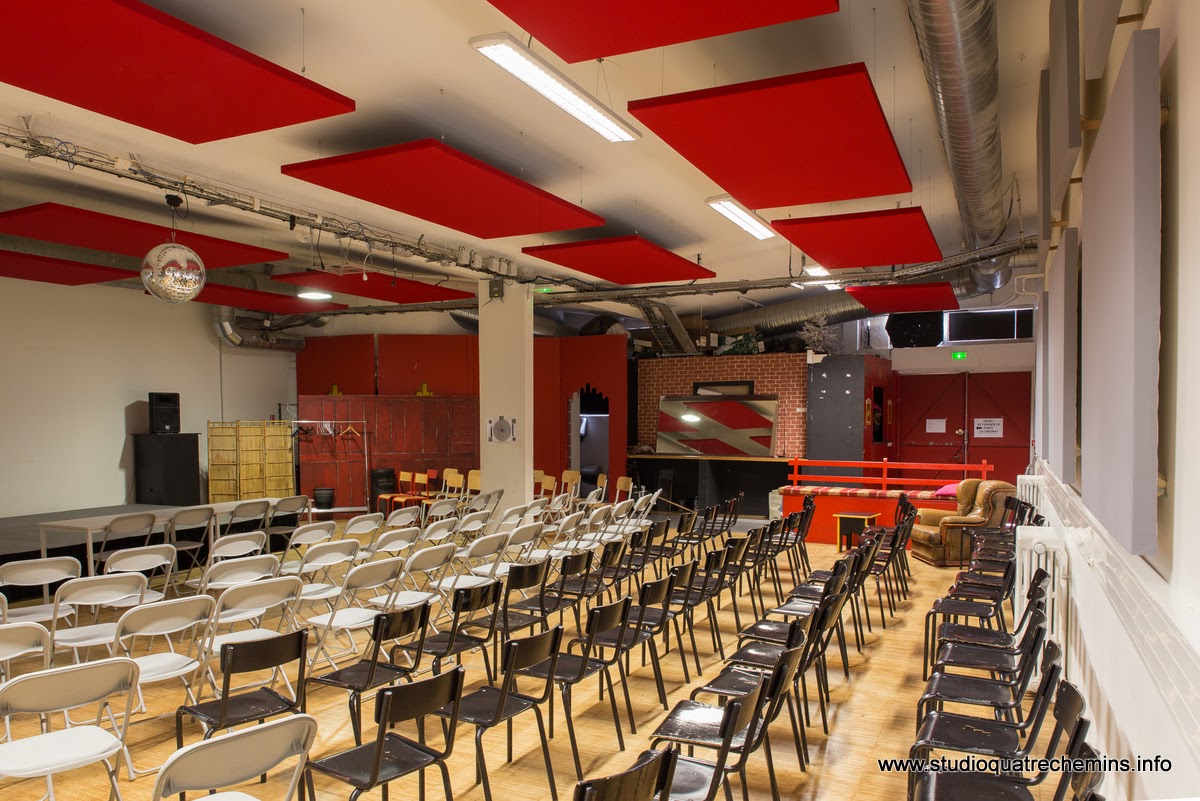

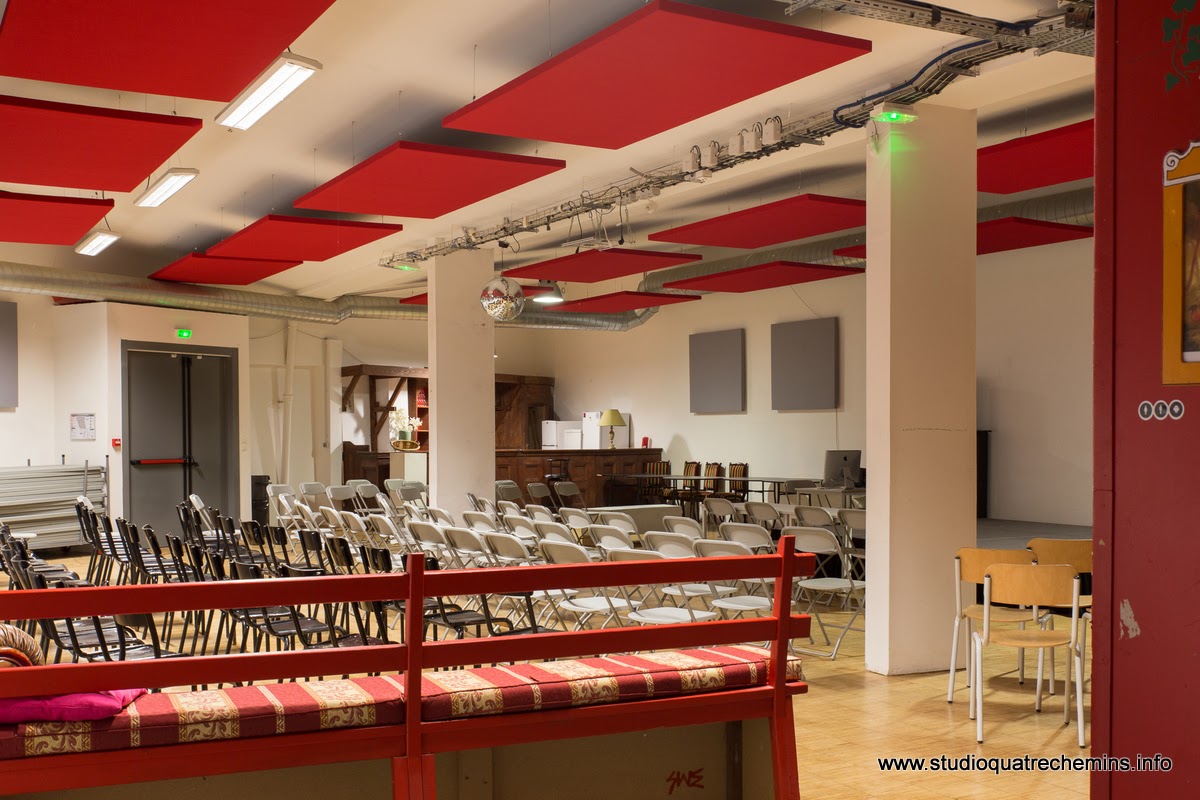

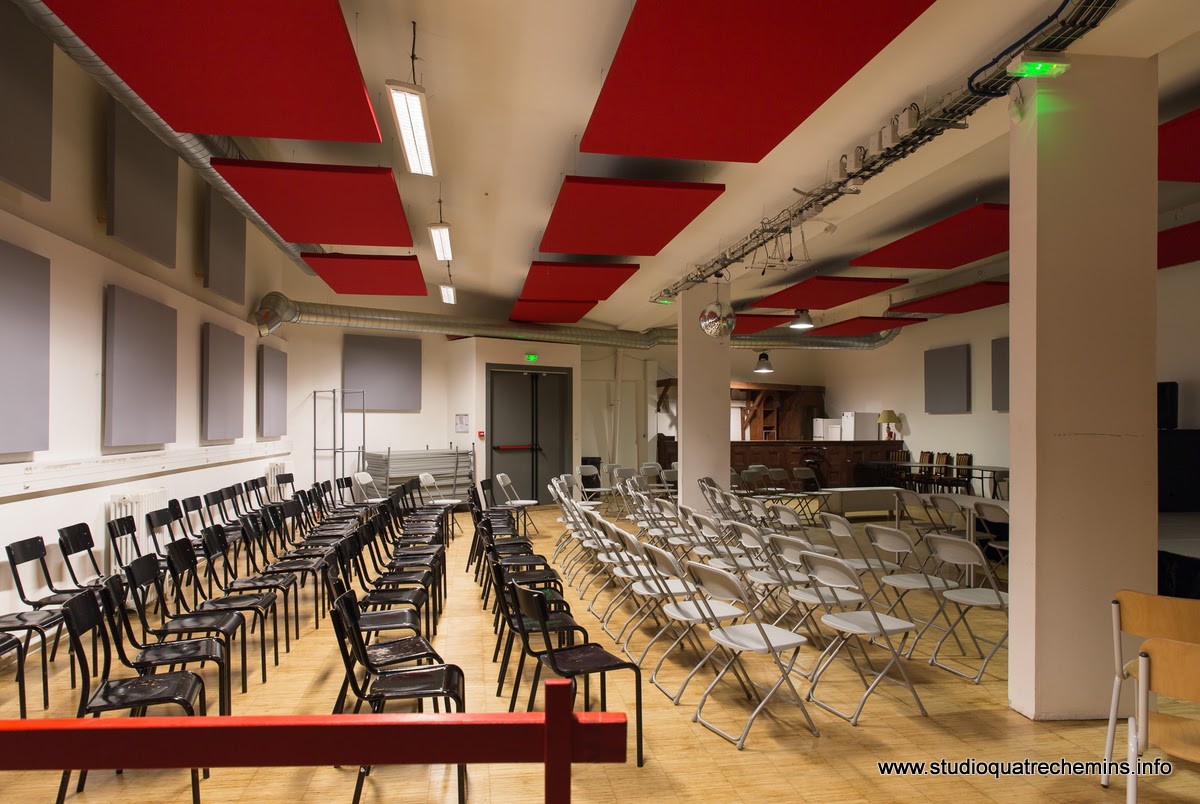

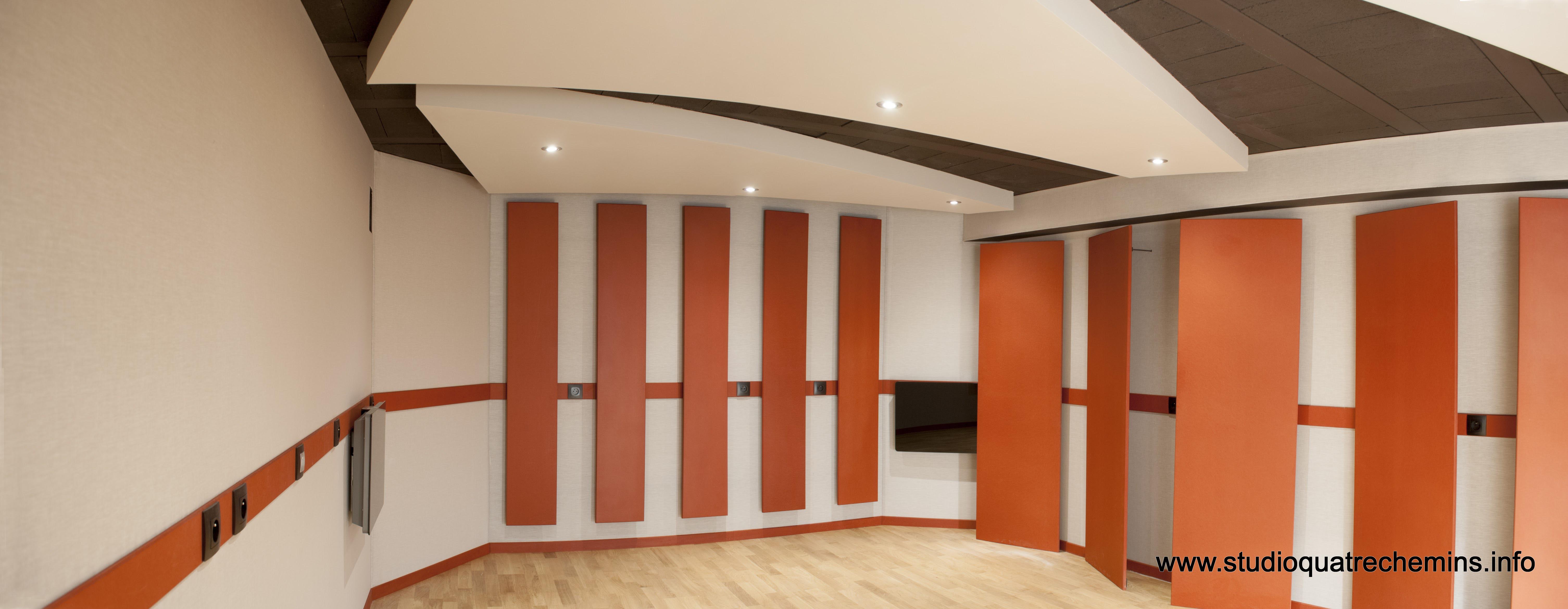

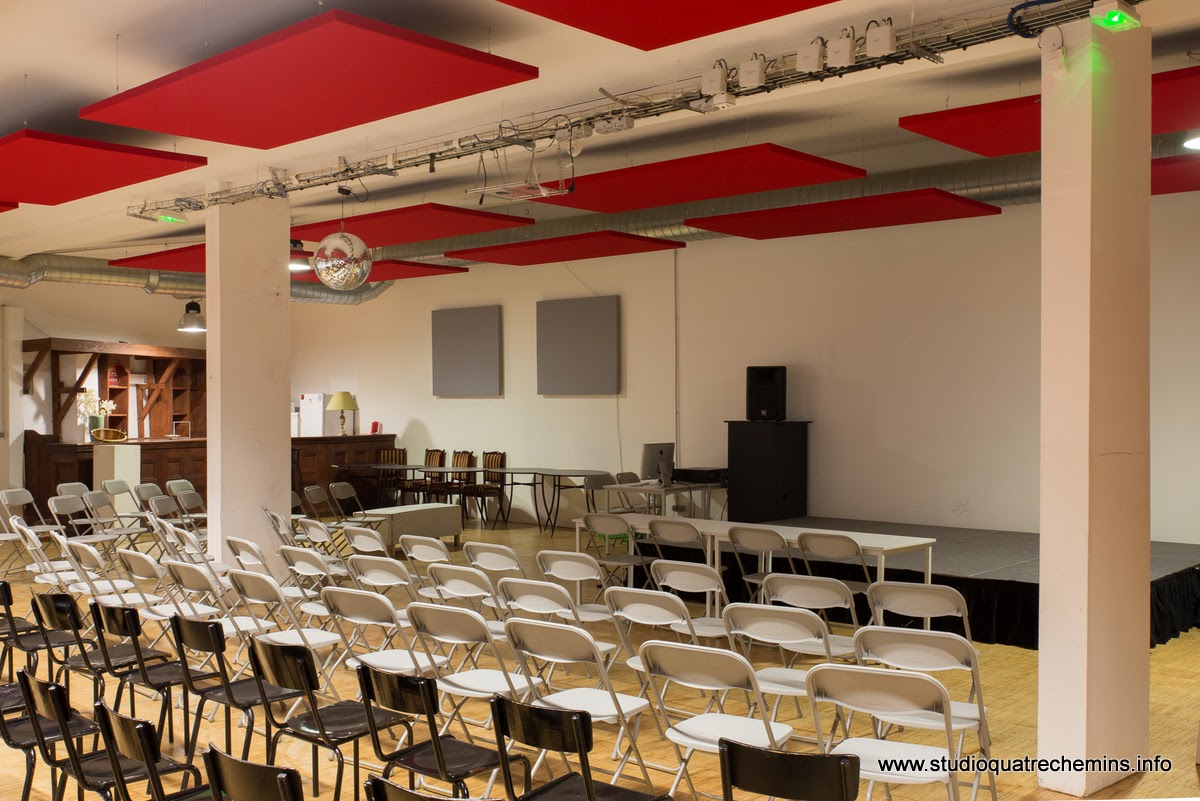

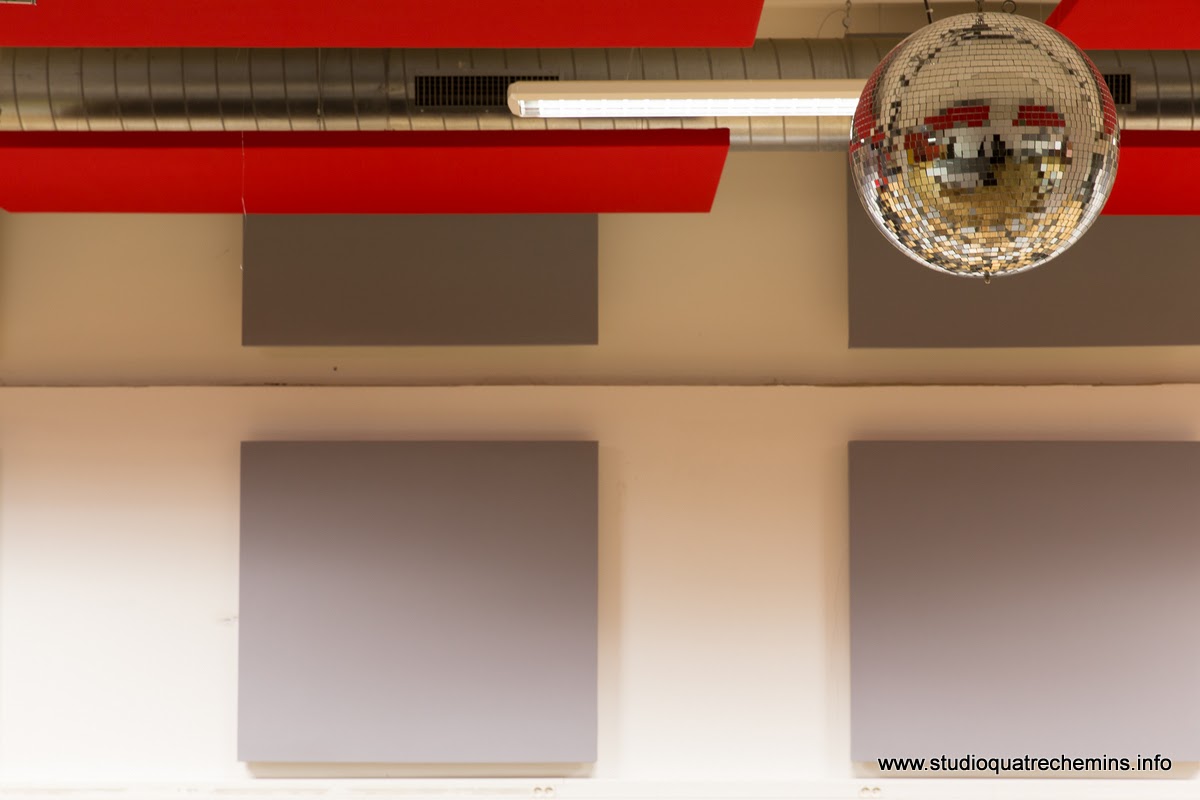

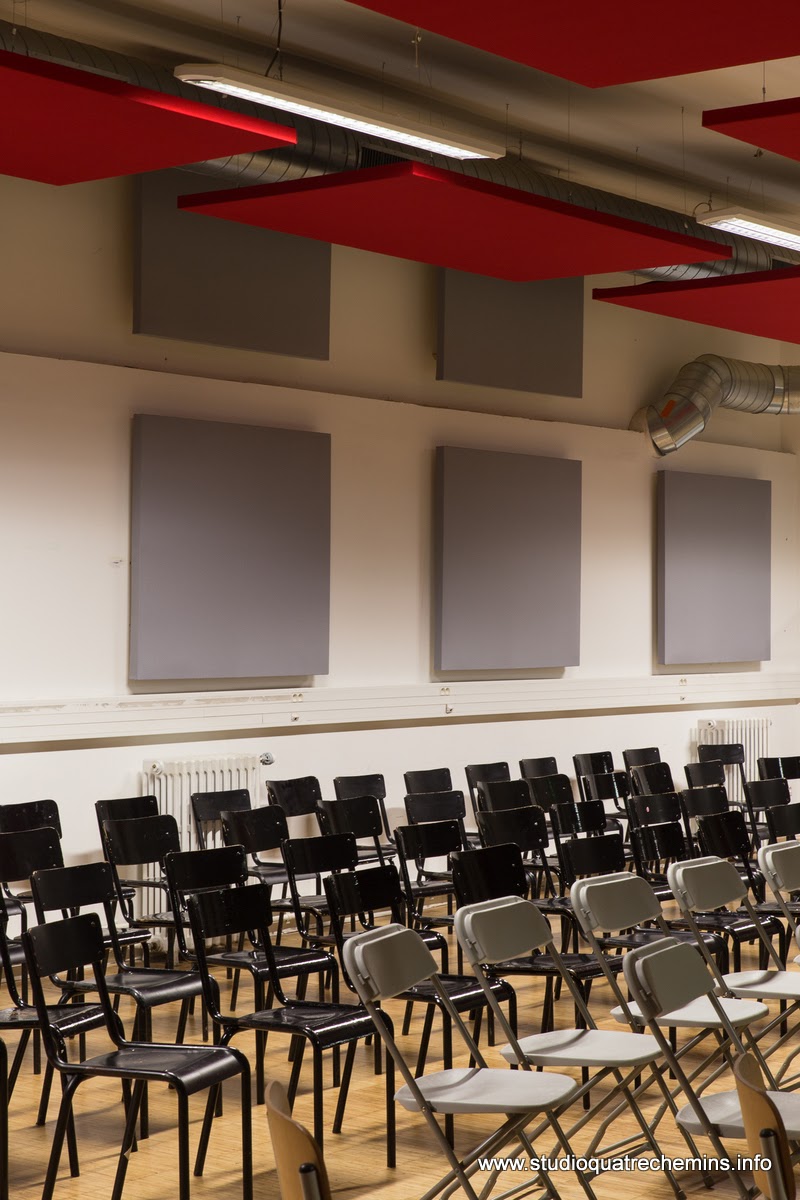

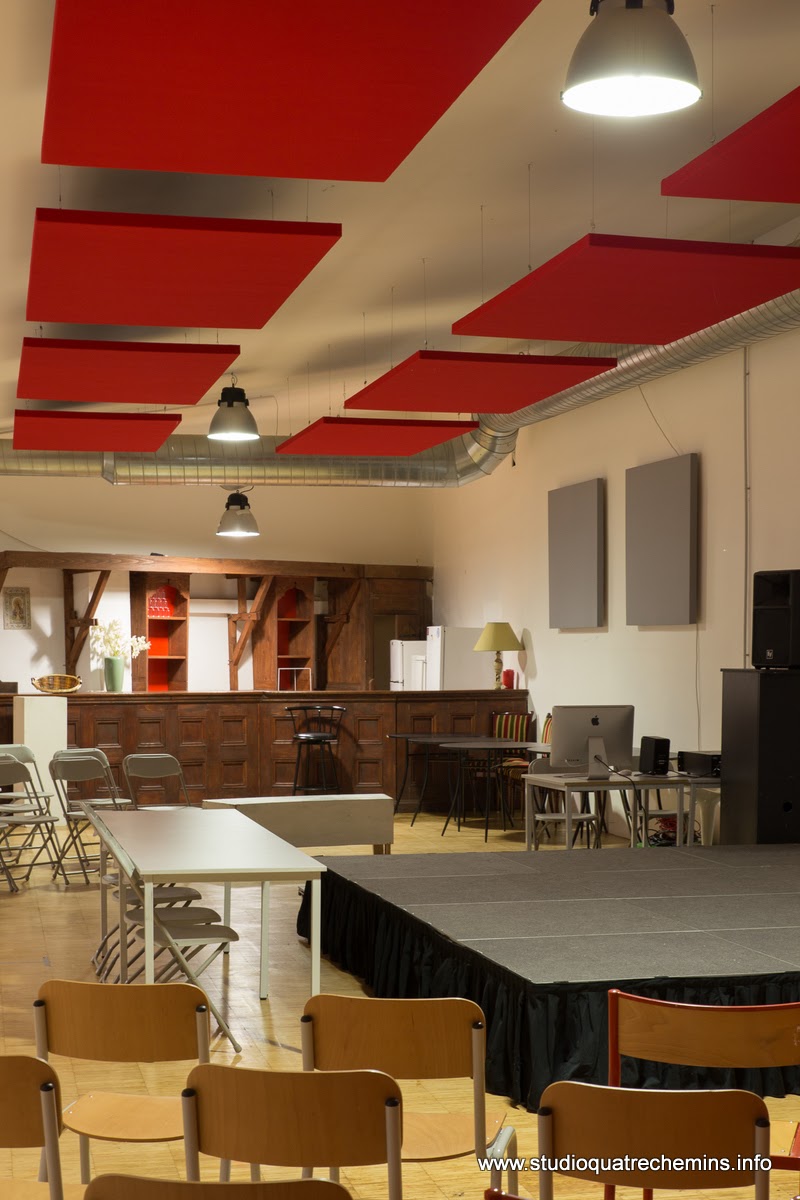

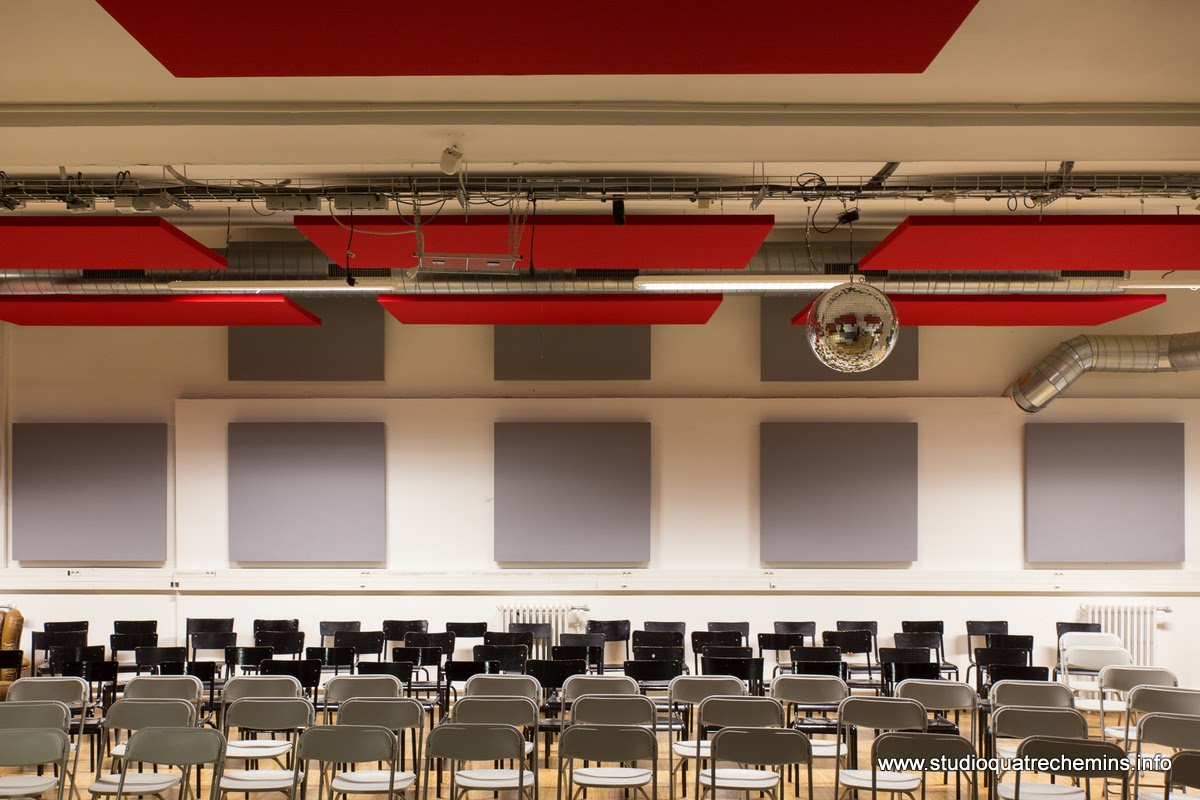

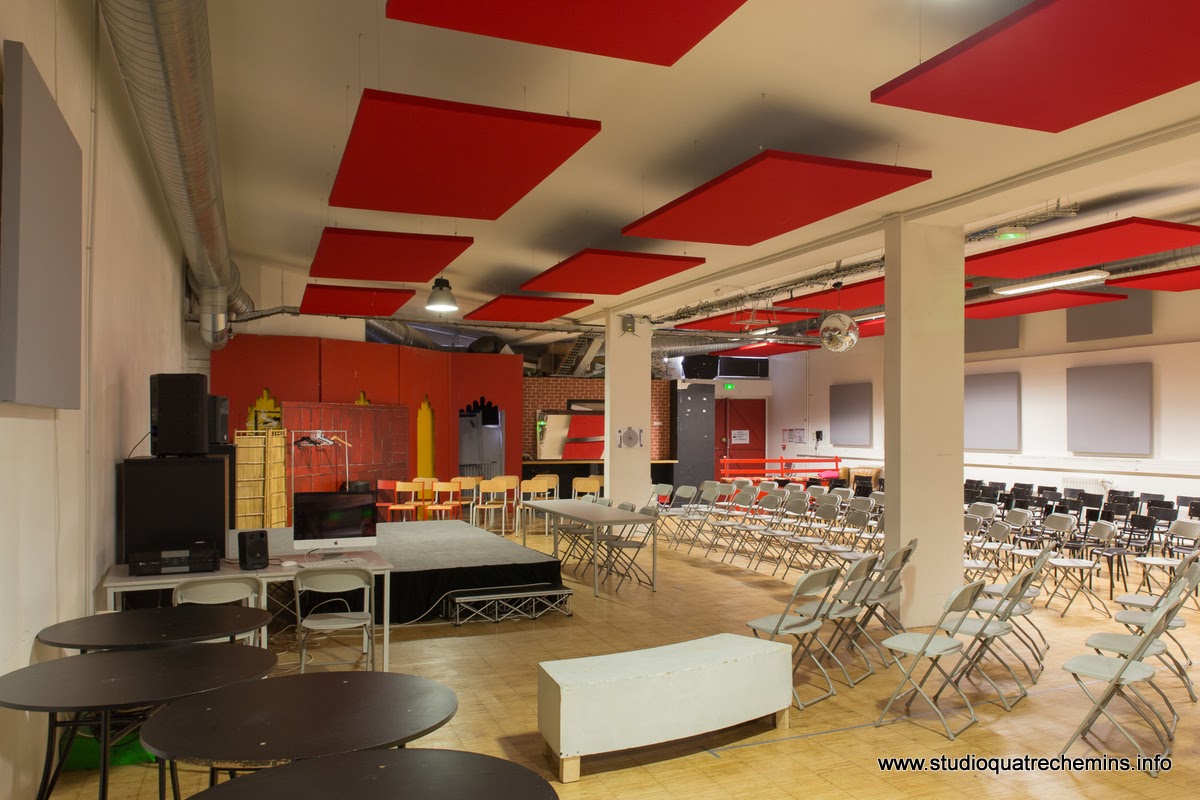

2015 - CIFAP, Salle Polyvalente "Planète" - Montreuil

Panneaux muraux et de plafond AcoustiPanel 40 habillés de toile City M1.

Cliquer sur la photo ci-contre pour lancer le diaporama >

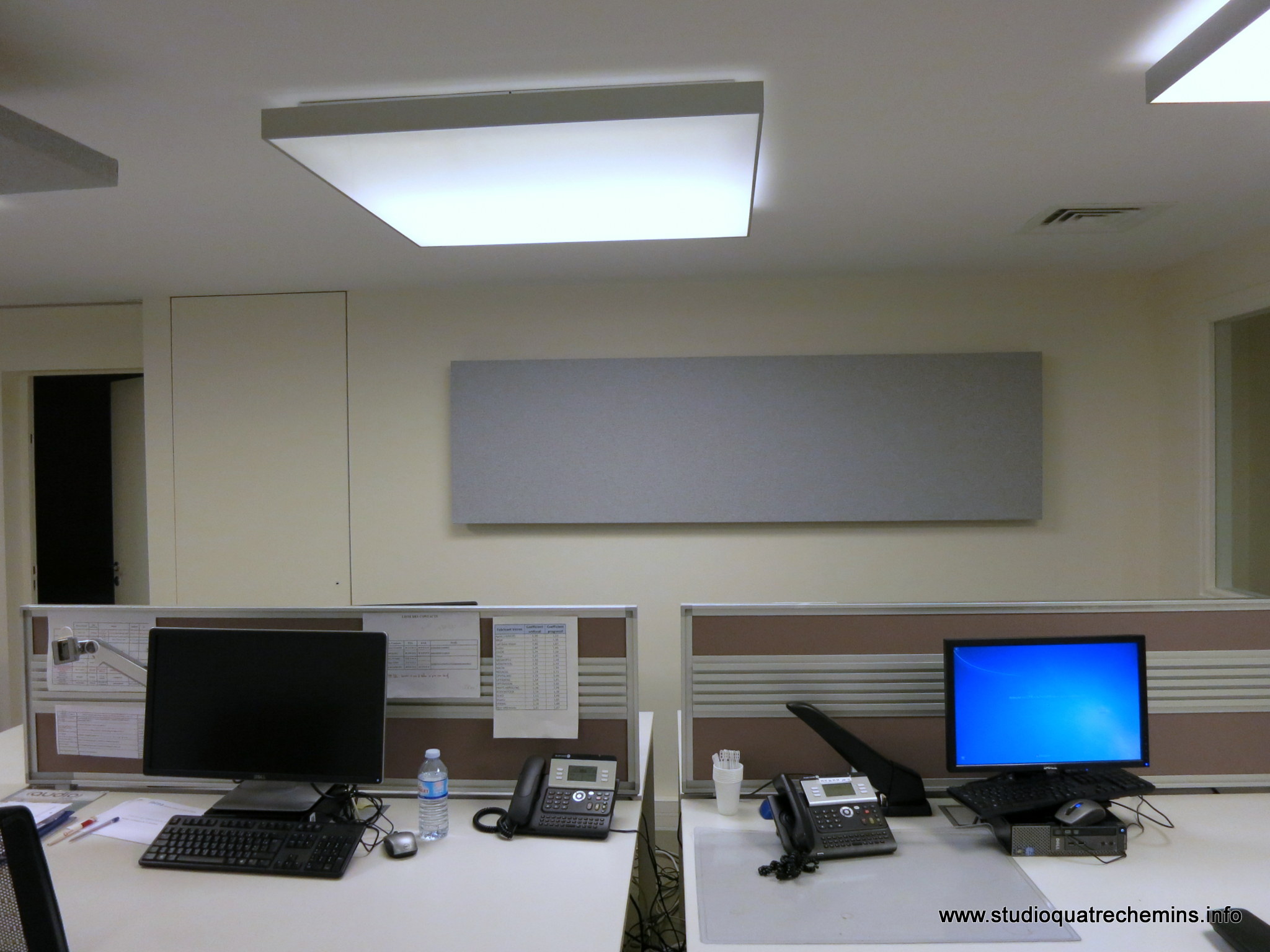

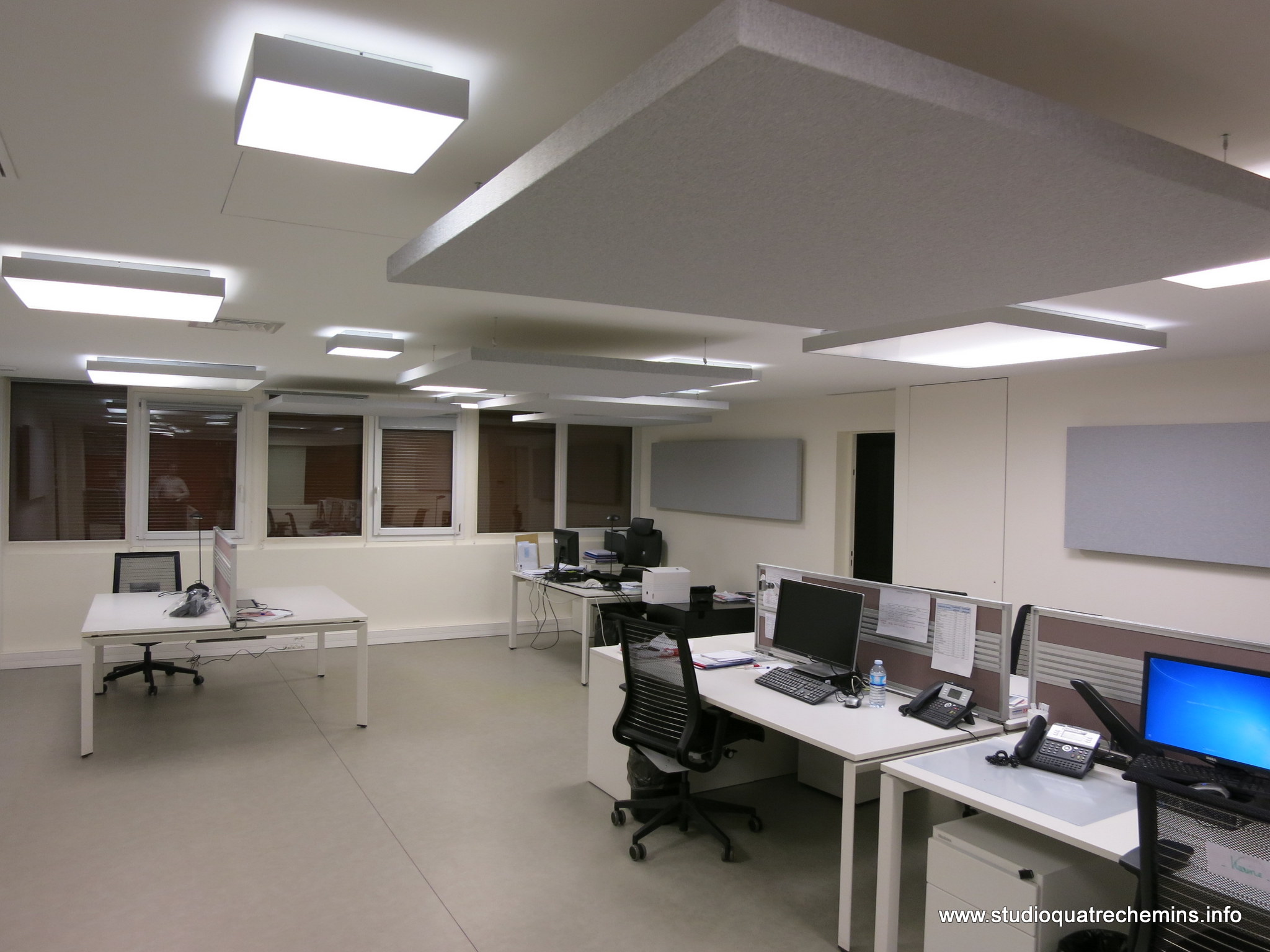

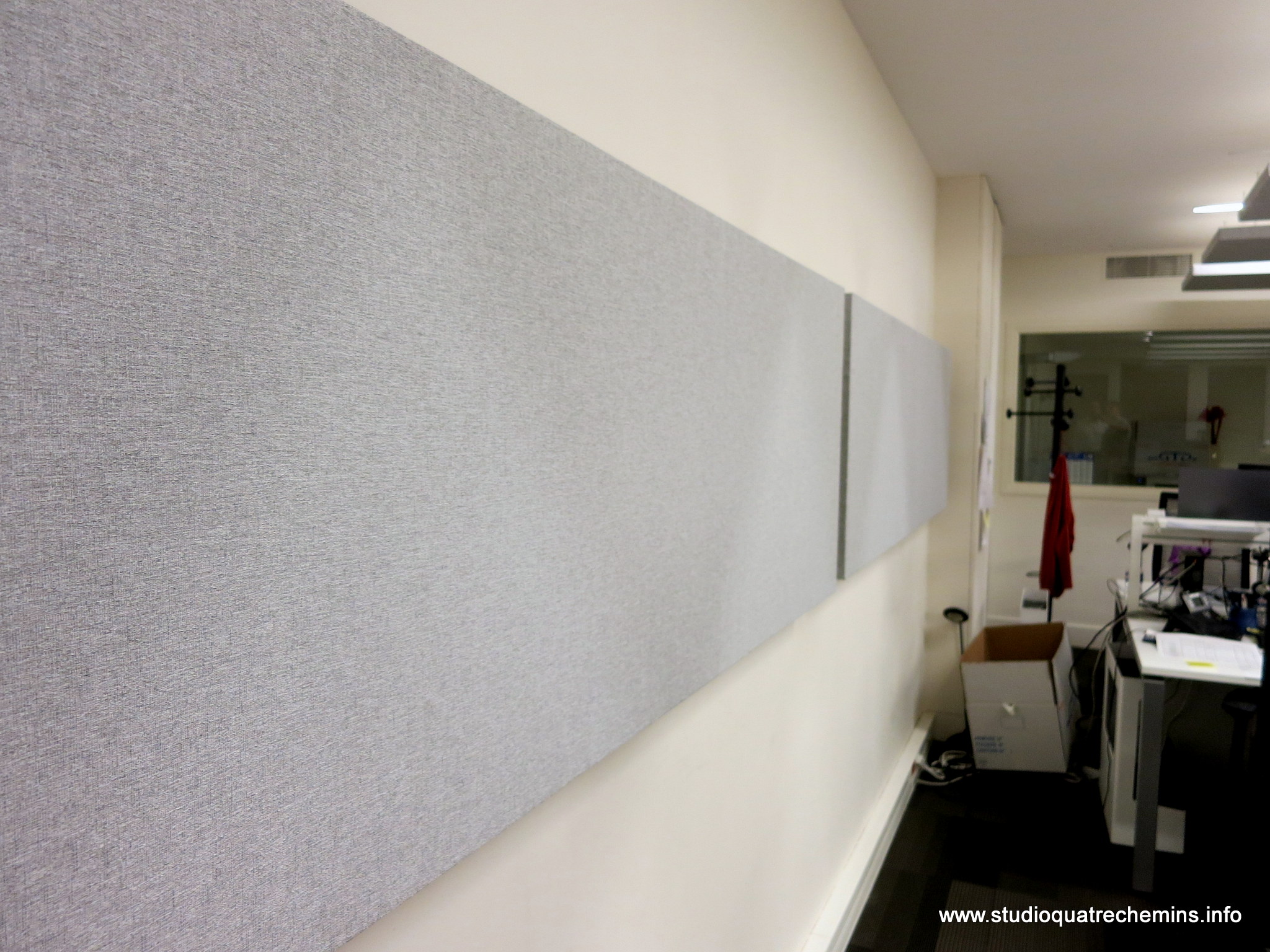

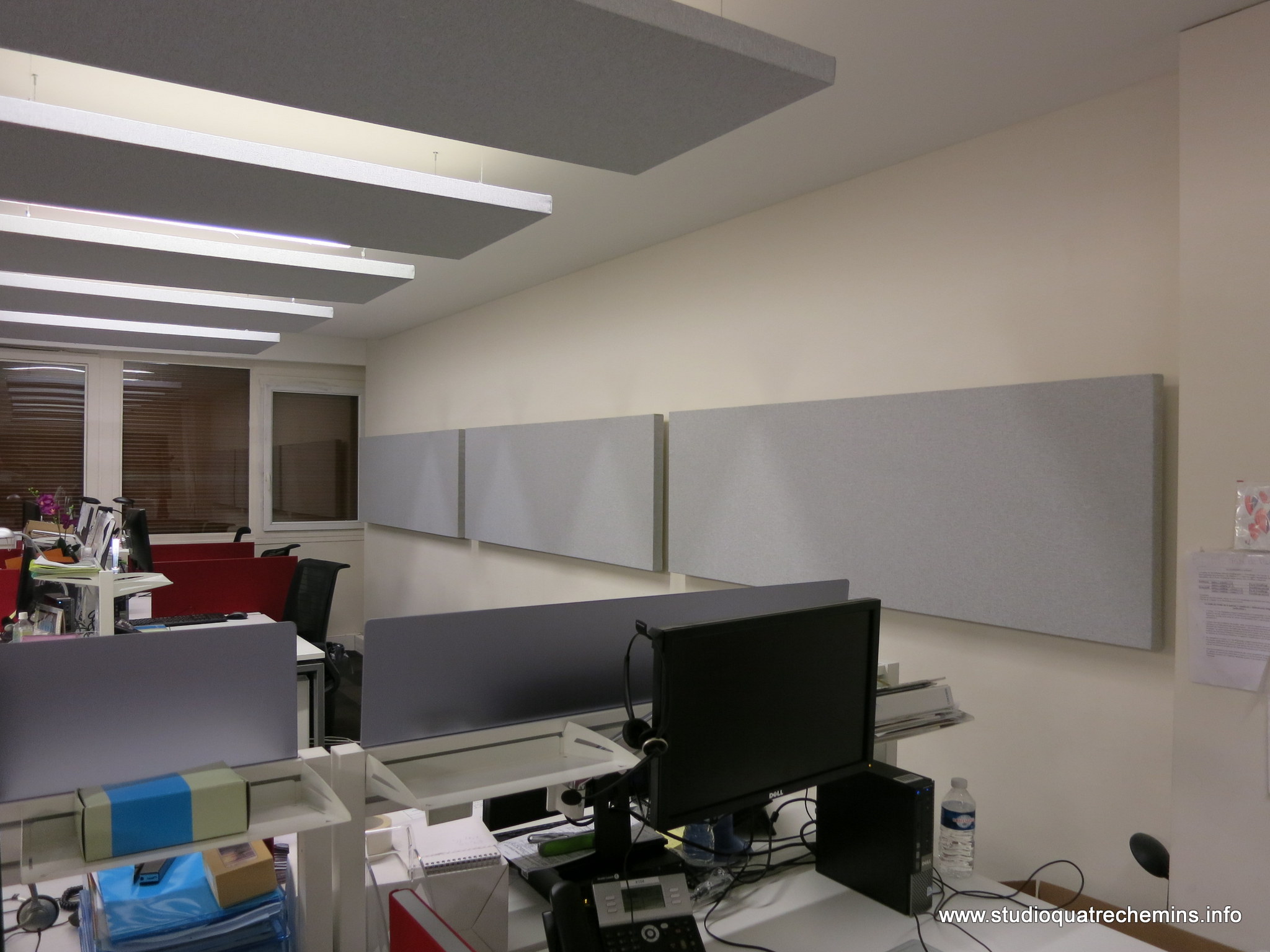

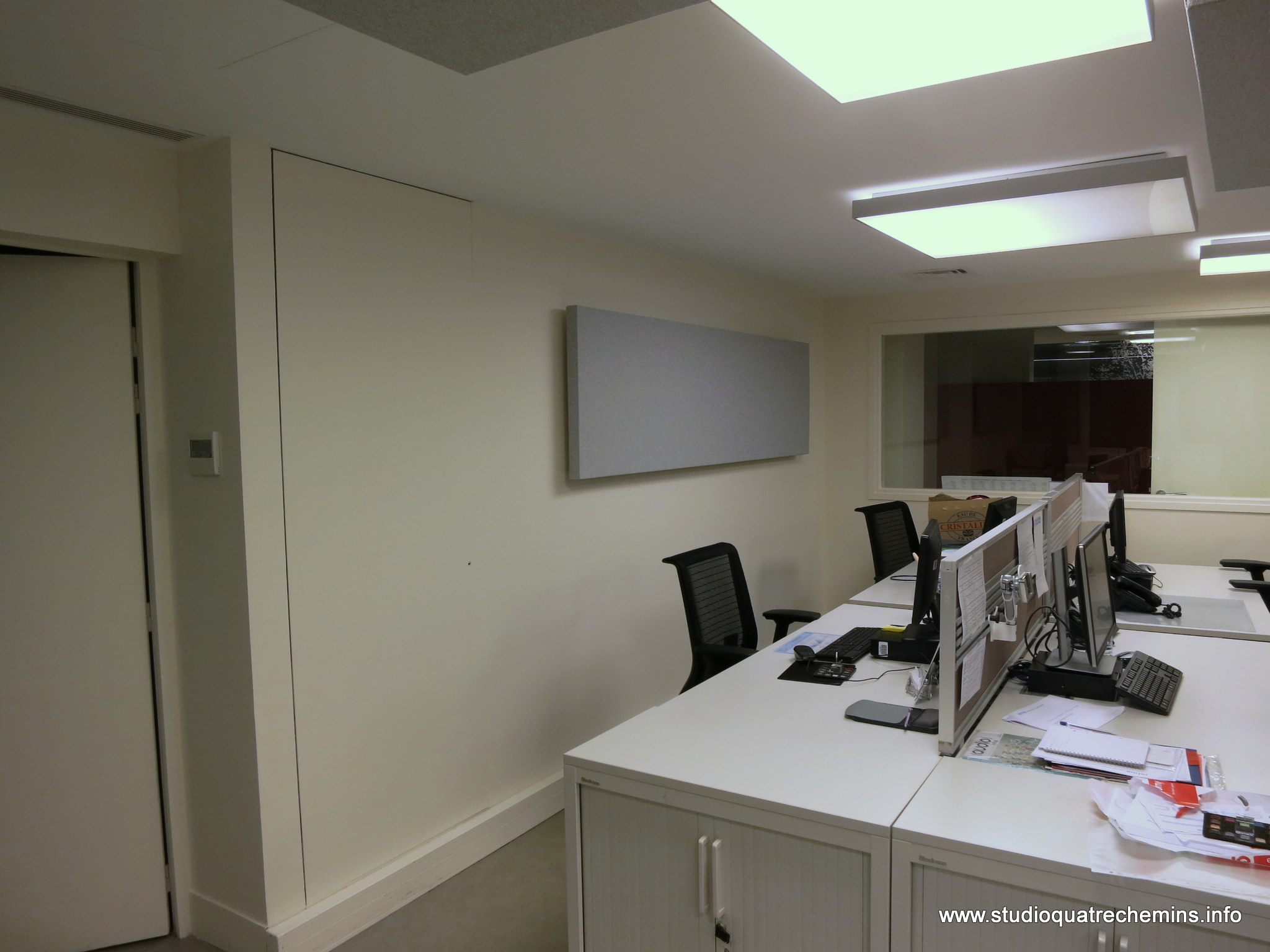

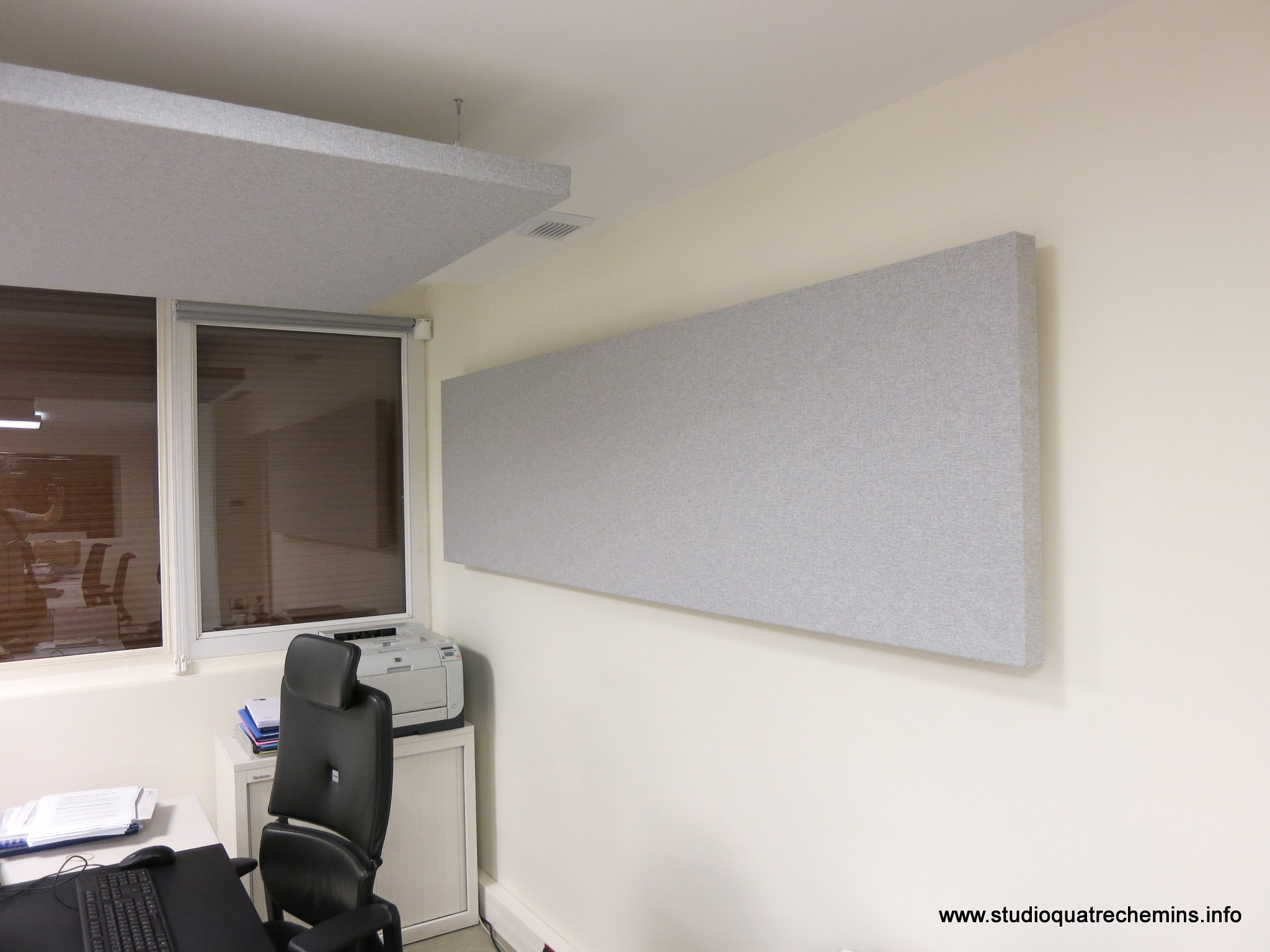

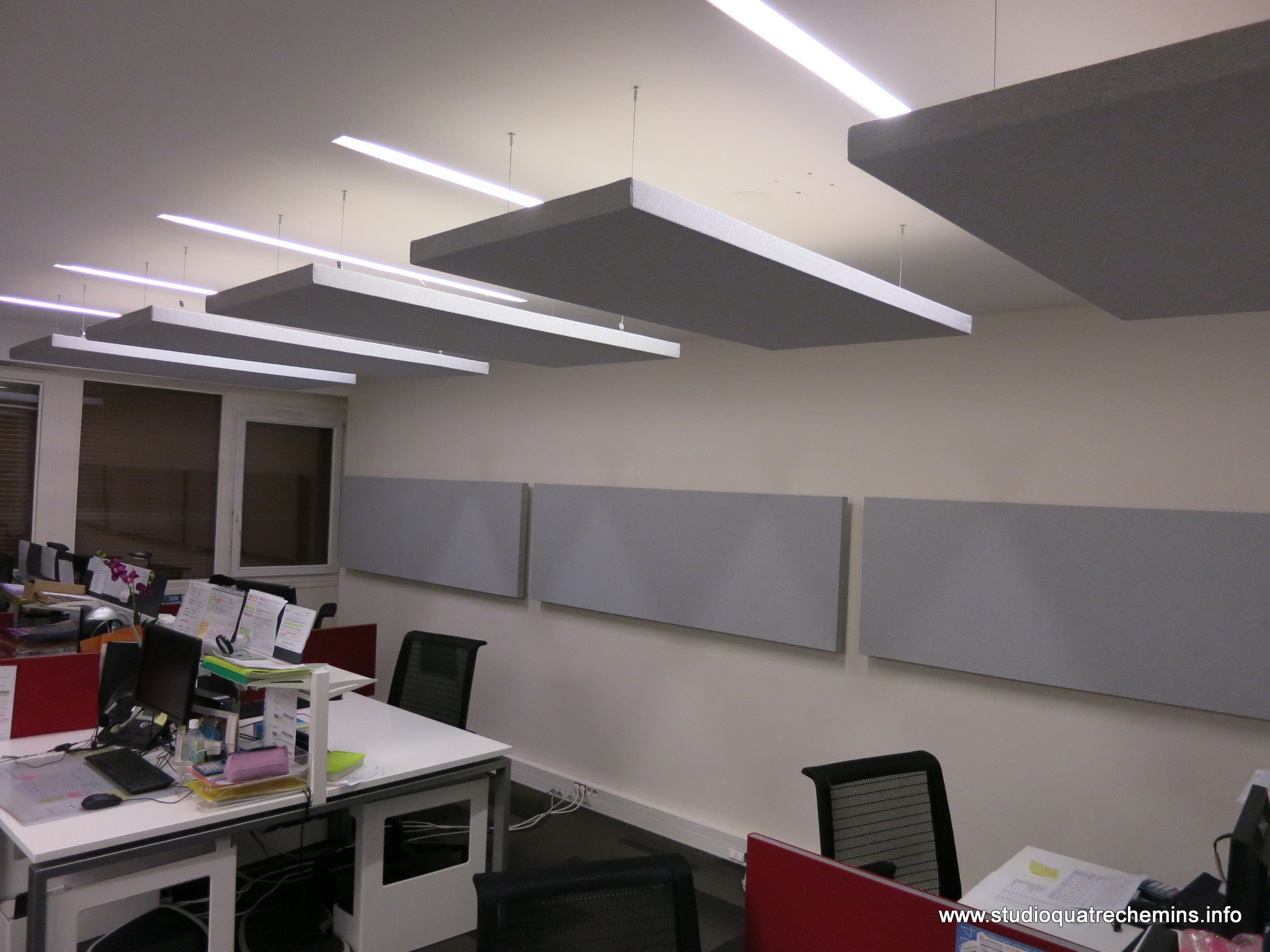

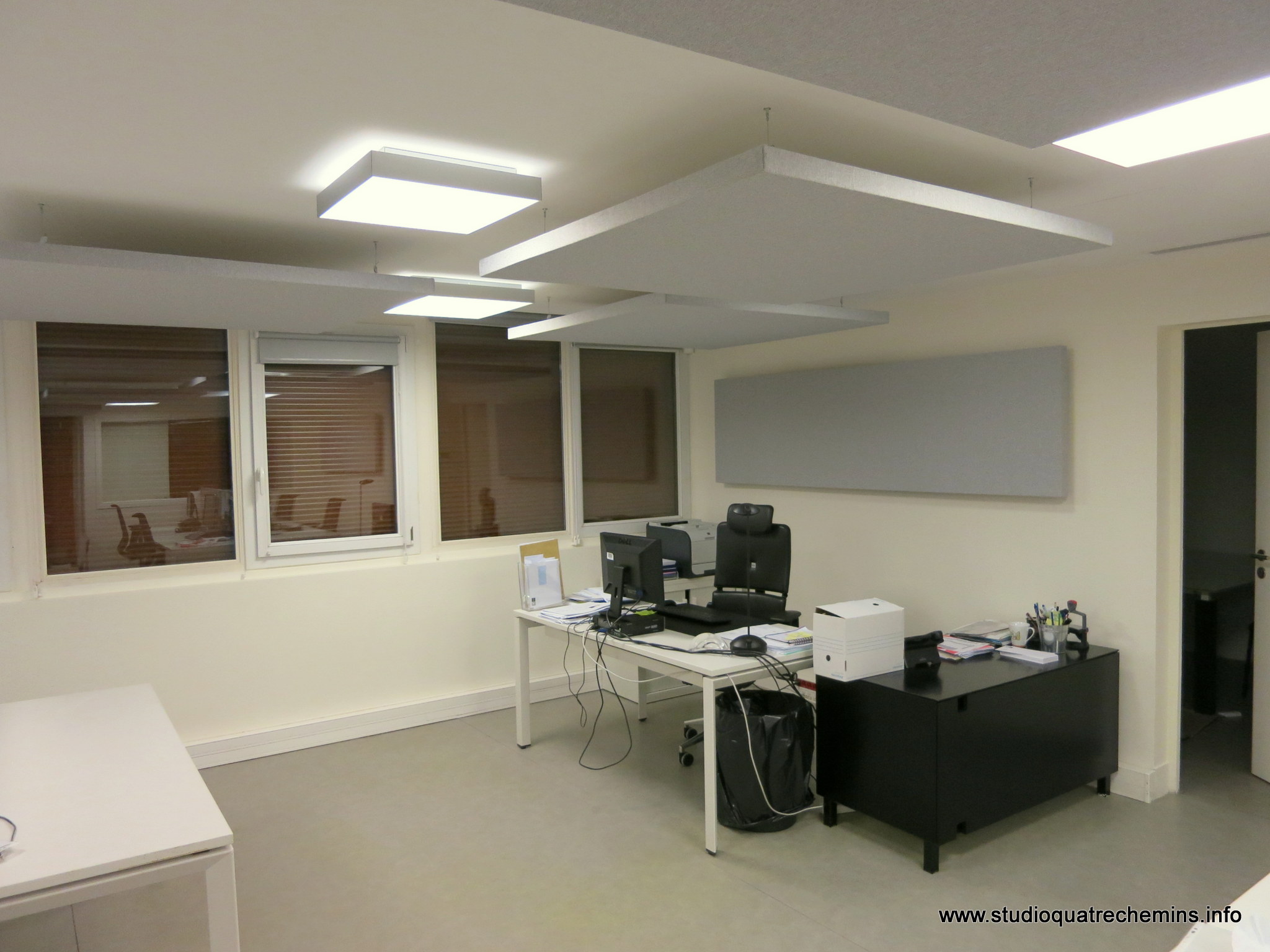

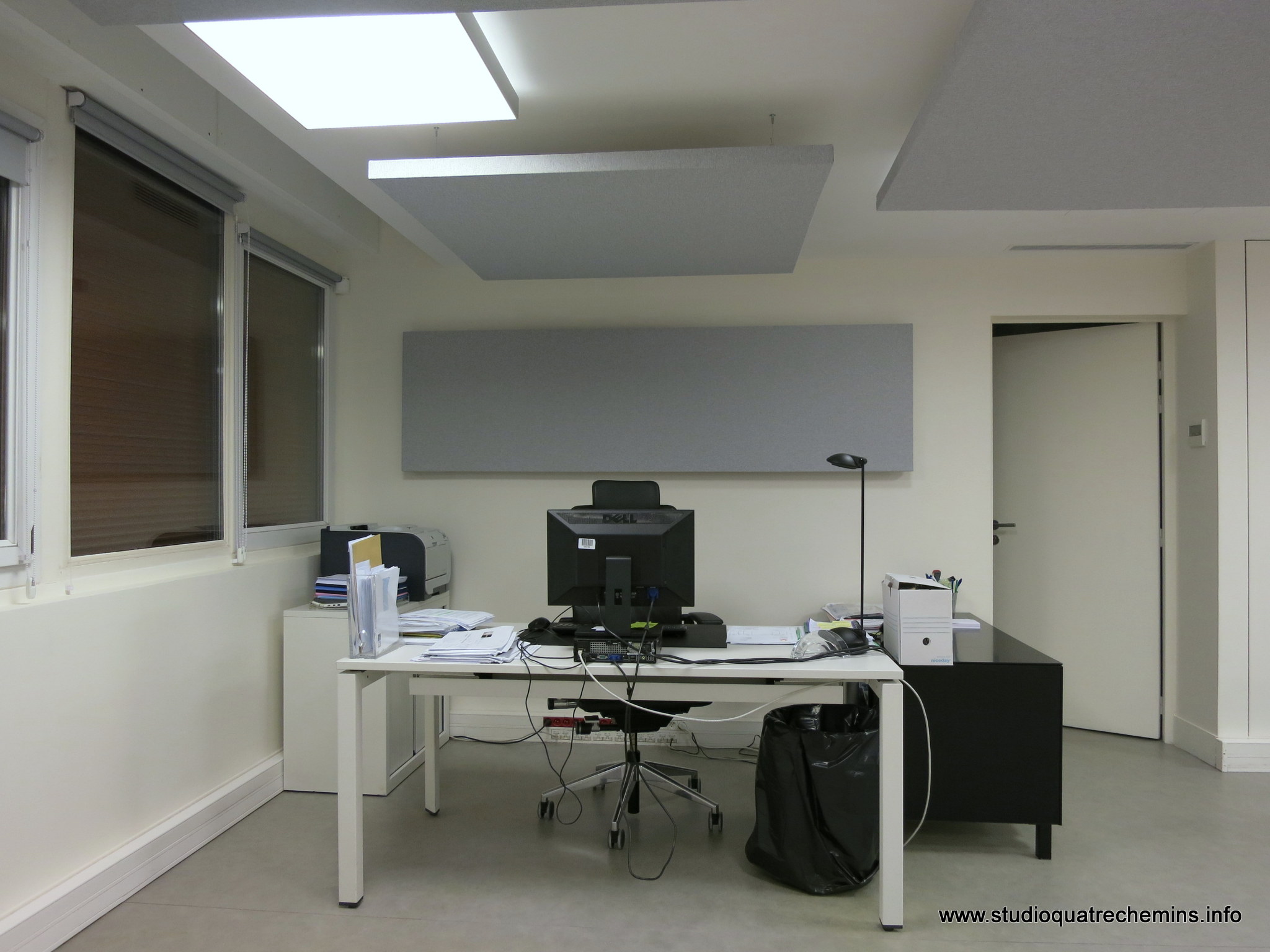

2014 - Bureaux - Paris

Bureaux à Paris. Panneaux AcoustiPanel 40 Cs M1 sur mesure, selon préconisations de l'architecte. Habillage par toile Countryside M1.

Cliquer sur la photo ci-contre pour lancer le diaporama >

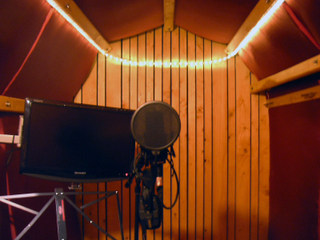

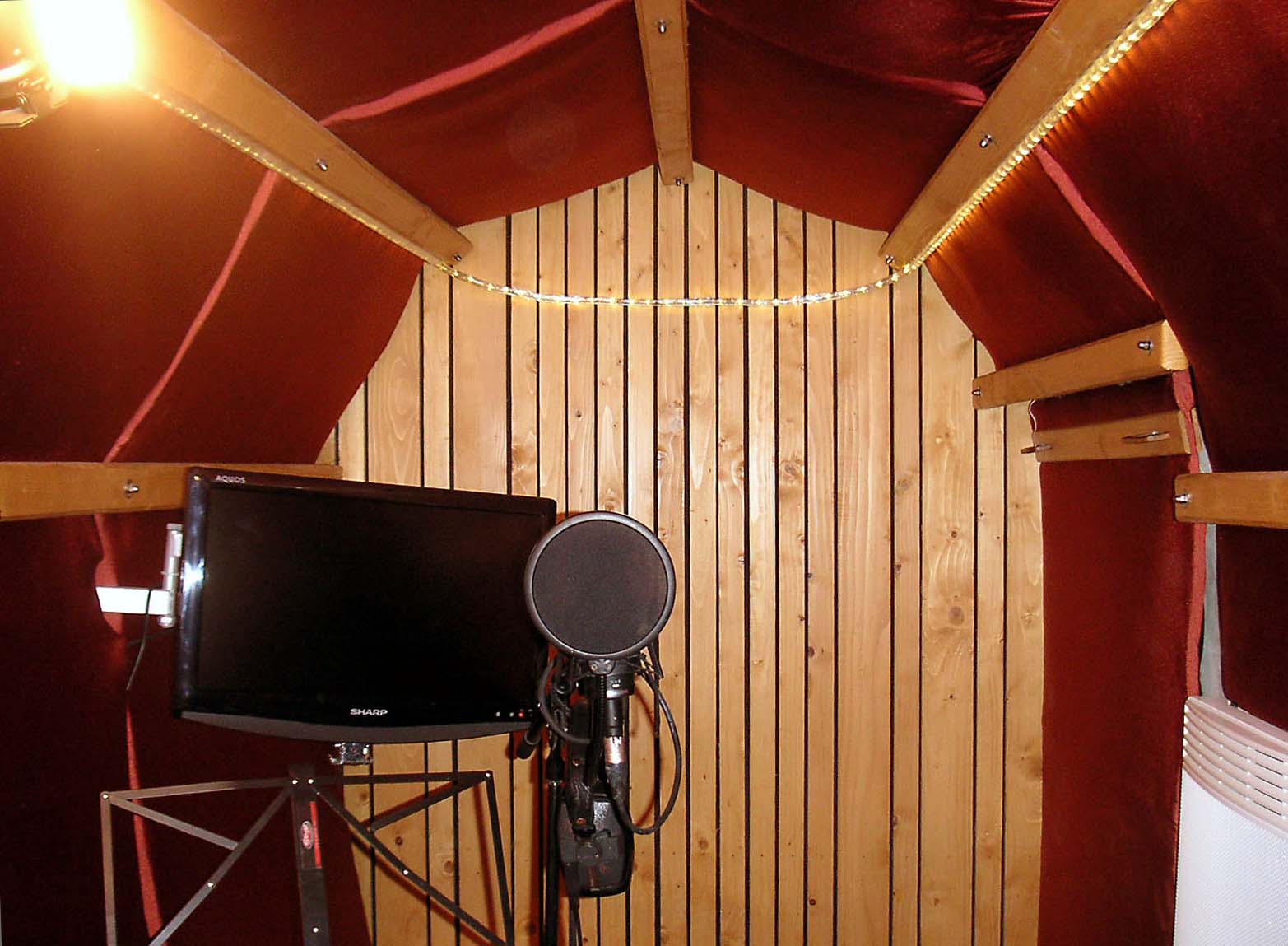

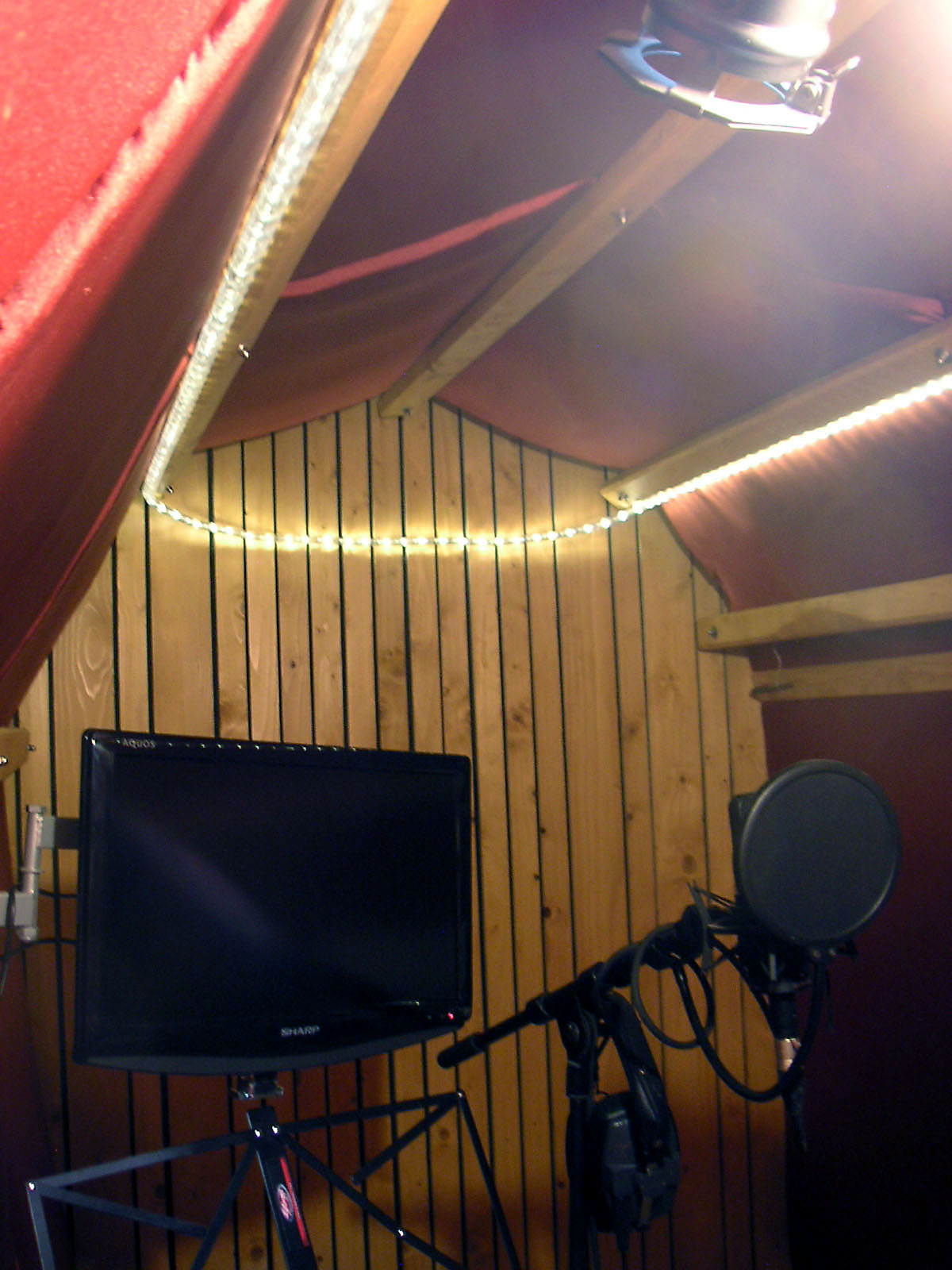

2008 - Cabine vocale

Cette cabine vocale a été réalisée dans un espace voûté assez réduit. La configuration des lieux a demandé une mise en oeuvre assez particulière.

Cliquer sur la photo ci-contre pour lancer le diaporama >

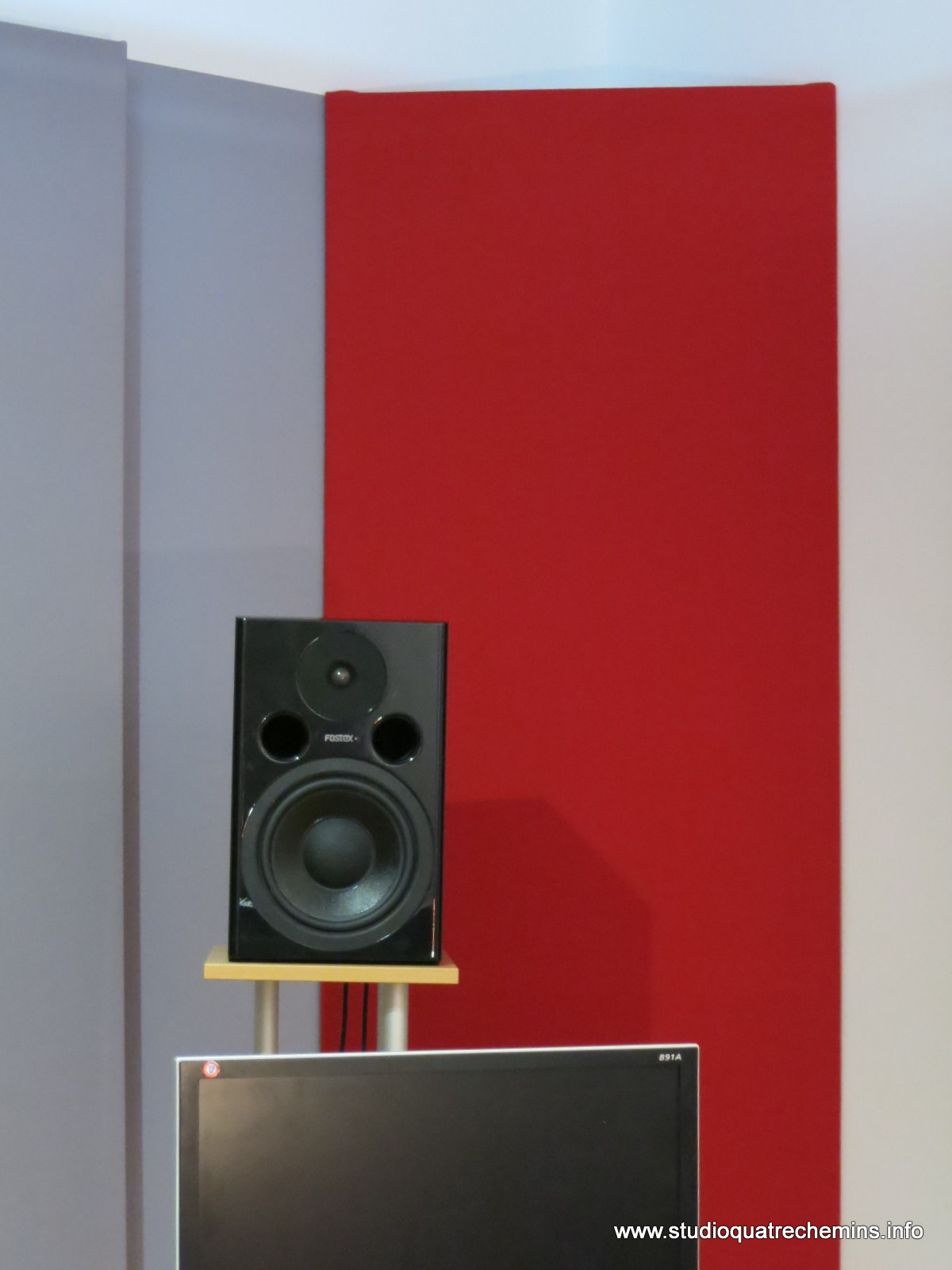

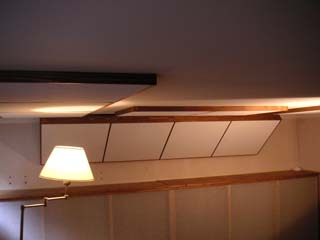

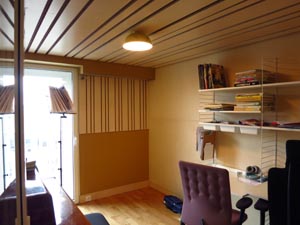

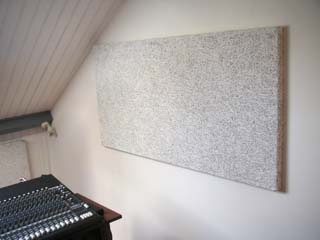

2009 - Traitement acoustique home studio 1

Traitement acoustique d'un home studio dans les combles par installation de panneaux de laine de bois d'épaisseur 35 mm. L'accent a été mis sur une réalisation légère ne compromettant pas l'esthétique et le confort du lieu.



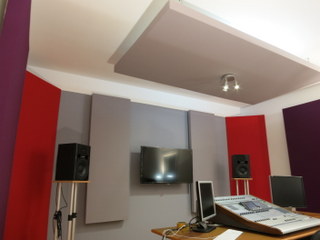

Traitement acoustique home studio 2

Traitement acoustique d'un home studio par installation de panneaux Damiacoustic. La hauteur sous plafond était limitée. Cela a conduit par exemple à la mise en oeuvre de panneaux Damiacoustic 25 directement fixés au plafond. Un traitement renforcé des ondes stationnaires a été mis en œuvre par la construction d'un mur absorbant derrière les enceintes.

Isolation acoustique

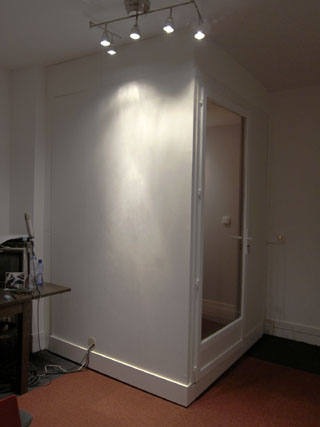

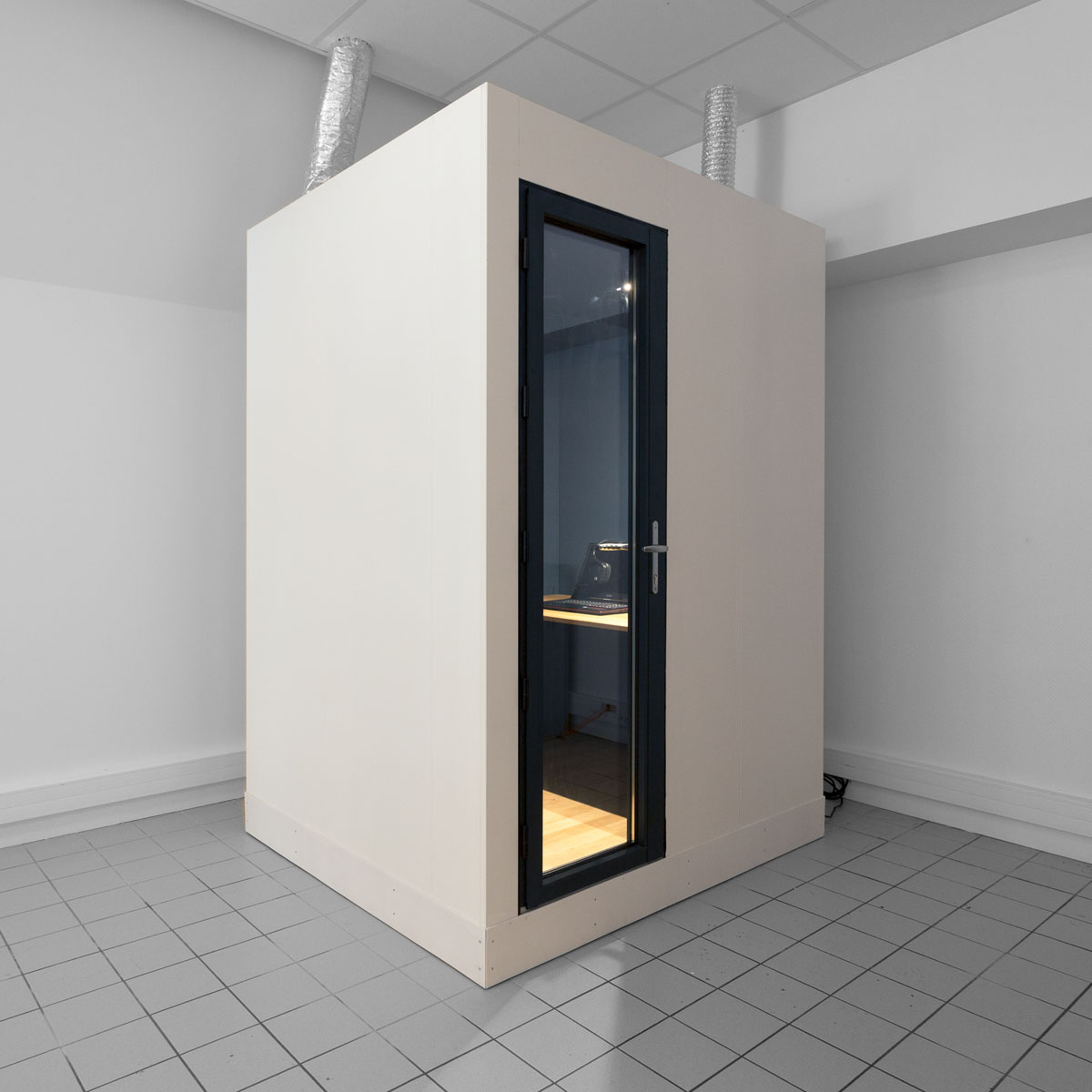

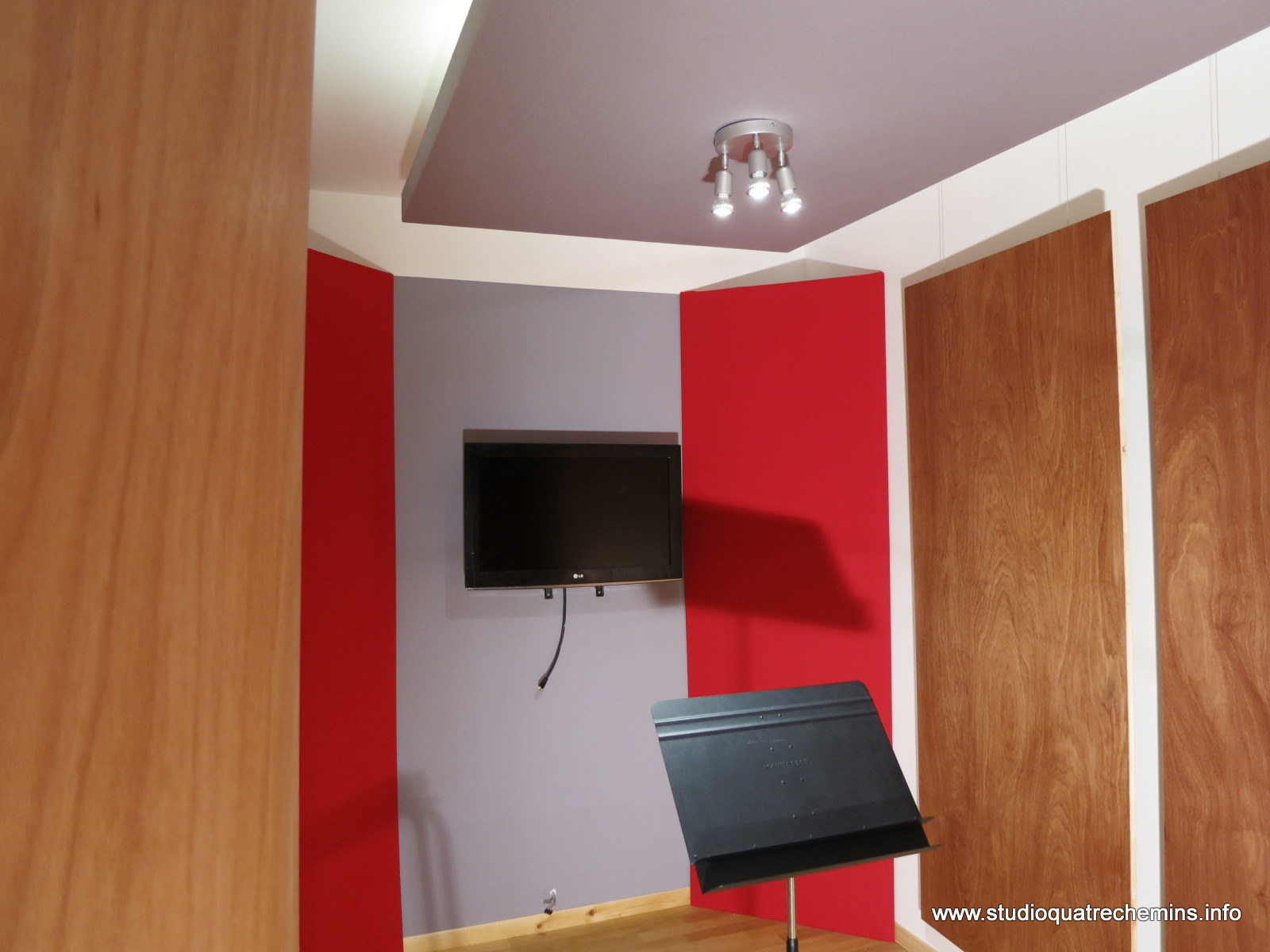

2010 - Cabine QuietBox1P voix parlée

Cabine préfabriquée en atelier, démontable. Usage voix parlée, commentaires de documentaires audiovisuels.

Cabine vocale sur mesure, insonorisée et désolidarisée du sol. Surface 2m². Sol, plafond et cloisons en fibre de bois compressée et complexe acoustique. Conception désolidarisée et amortie. Épaisseur cloisons et plafond 67 mm. Épaisseur sol 150 mm. Une porte double vitrage acoustique. Traitement acoustique à base de feutre de coton, lattes et panneaux bois exotique oukoumé, tissu tendu non feu M1. Acoustique équilibrée sans résonnances dans le bas medium : temps de réverbération < 0,2 s à partir de 250 Hz. Eclairage non rayonnant par LED. 2 prises secteur. Passe-câbles insonorisé. Finition extérieure stucco blanc. Amortissement du plenum par panneaux écologiques en fibre de bois. Préfabrication en atelier. Montage, habillage et finitions sur site.

Plus de détails sur les cabines acoustiques QuietBox.



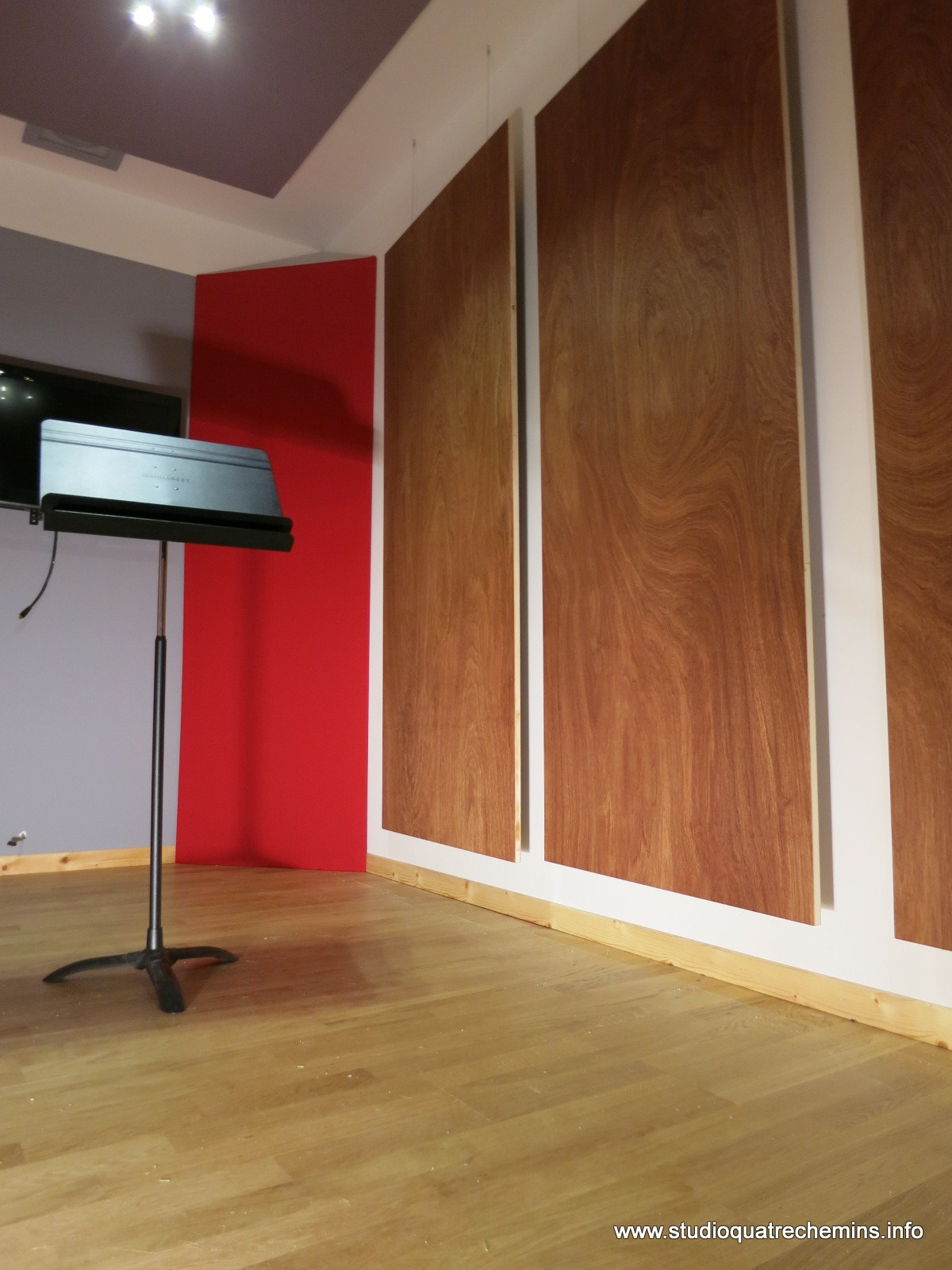

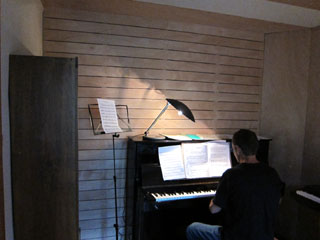

2010 - Cabine QuietBox pour piano - 12 m²

Cabine sur mesure, préfabriquée en atelier, démontable. Montage et pose de la décoration par le client.



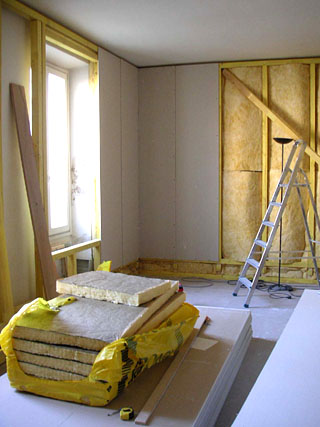

2005 - Cabine "boîte dans la boîte" 26 m²

Construction d'une structure d'isolation acoustique de type "boîte dans la boîte".

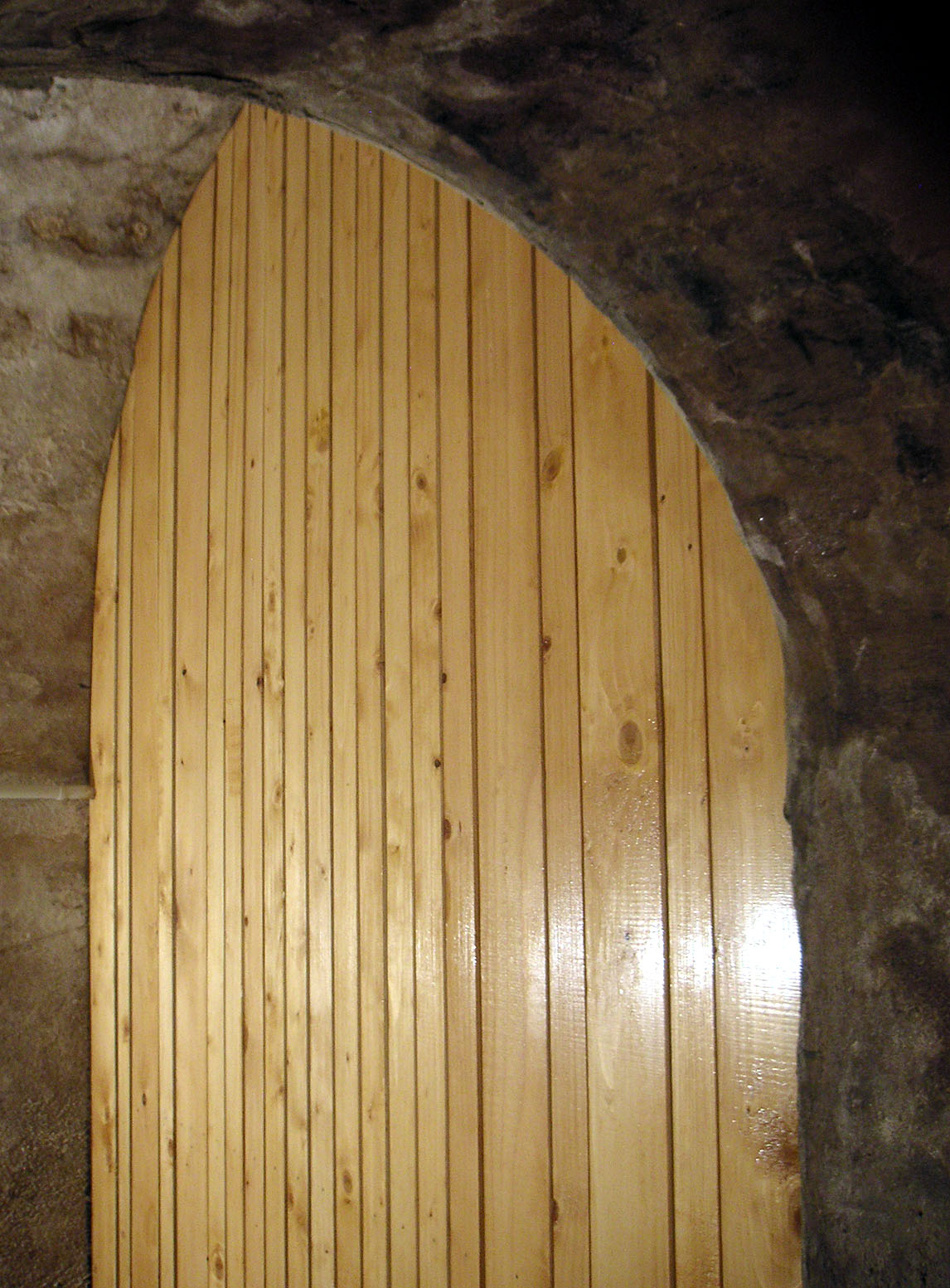

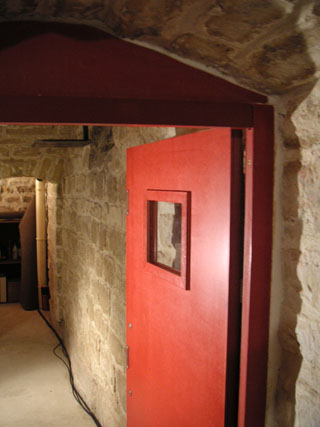

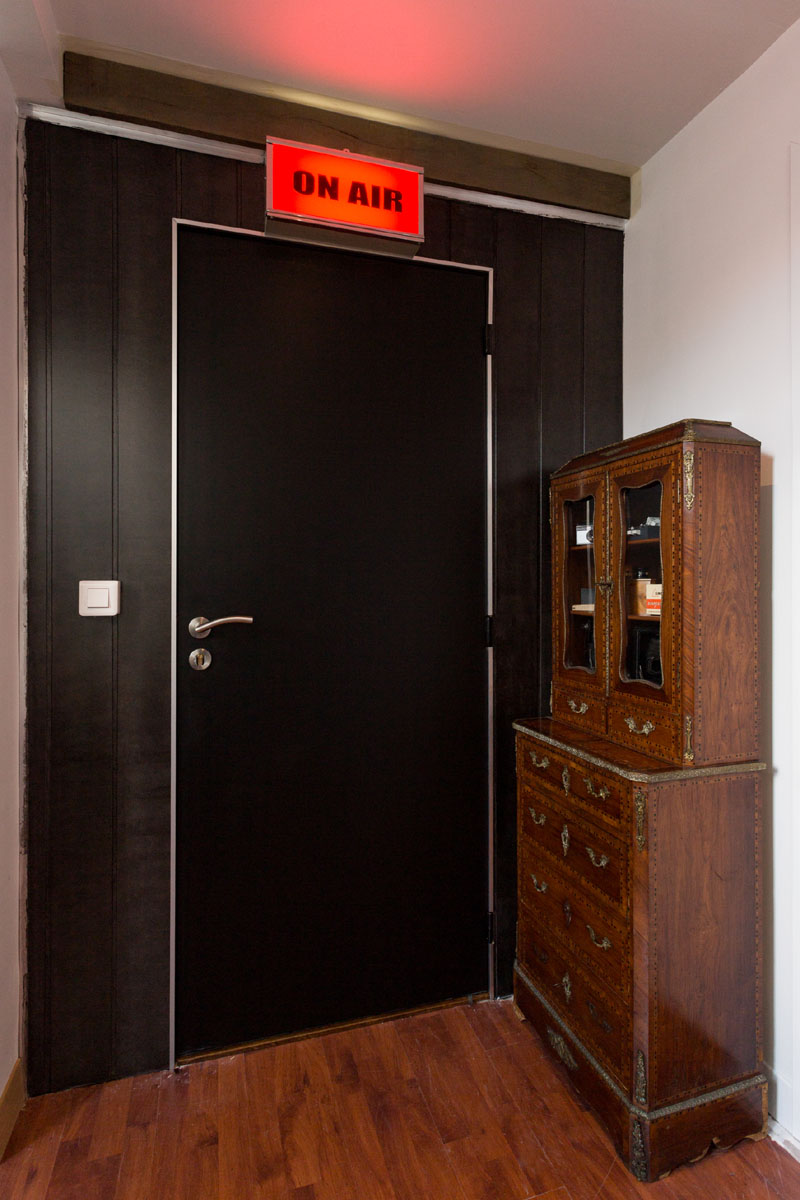

2009 - Porte acoustique dans passage voûté

Porte acoustique de communication entre deux studios de montage video.

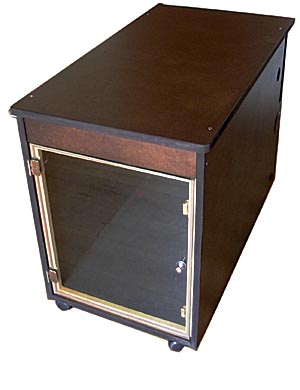

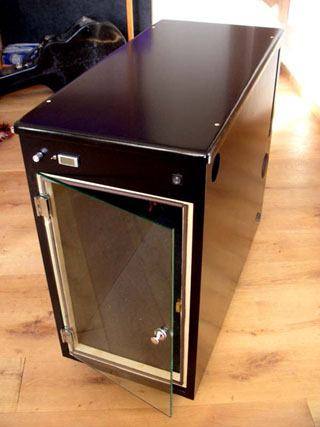

2007 - Caisson insonorisé QuietUC

Caisson insonorisé pour unité centrale ou serveur PC / MAC. Version laqué noir.



Caisson insonorisé QuietUC

Caisson insonorisé pour unité centrale ou serveur PC / MAC. Version serveur. Finition medium teinté huilé.

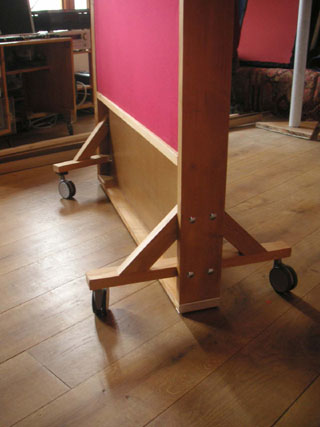

2010 - Panneaux acoustiques mobiles SpaceMus

SpaceMus - panneaux acoustiques mobiles pour le traitement acoustique et l'isolation. Version "batteur", trois panneaux spéciaux disposables autour d'un batteur. Panneau central avec fenêtre de visualisation.

Découplage




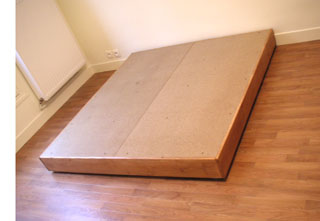

Estrade antivibratile pour batterie électronique

L'estrade est montée sur plots antivibratiles assurant le découplage des vibrations générées par le jeu sur la batterie électronique : l'action sur le mécanisme de grosse caisse et la frappe sur les pads ne sont pas transmises au plancher et par conséquent ne gênent pas le voisinage.

Ventilation




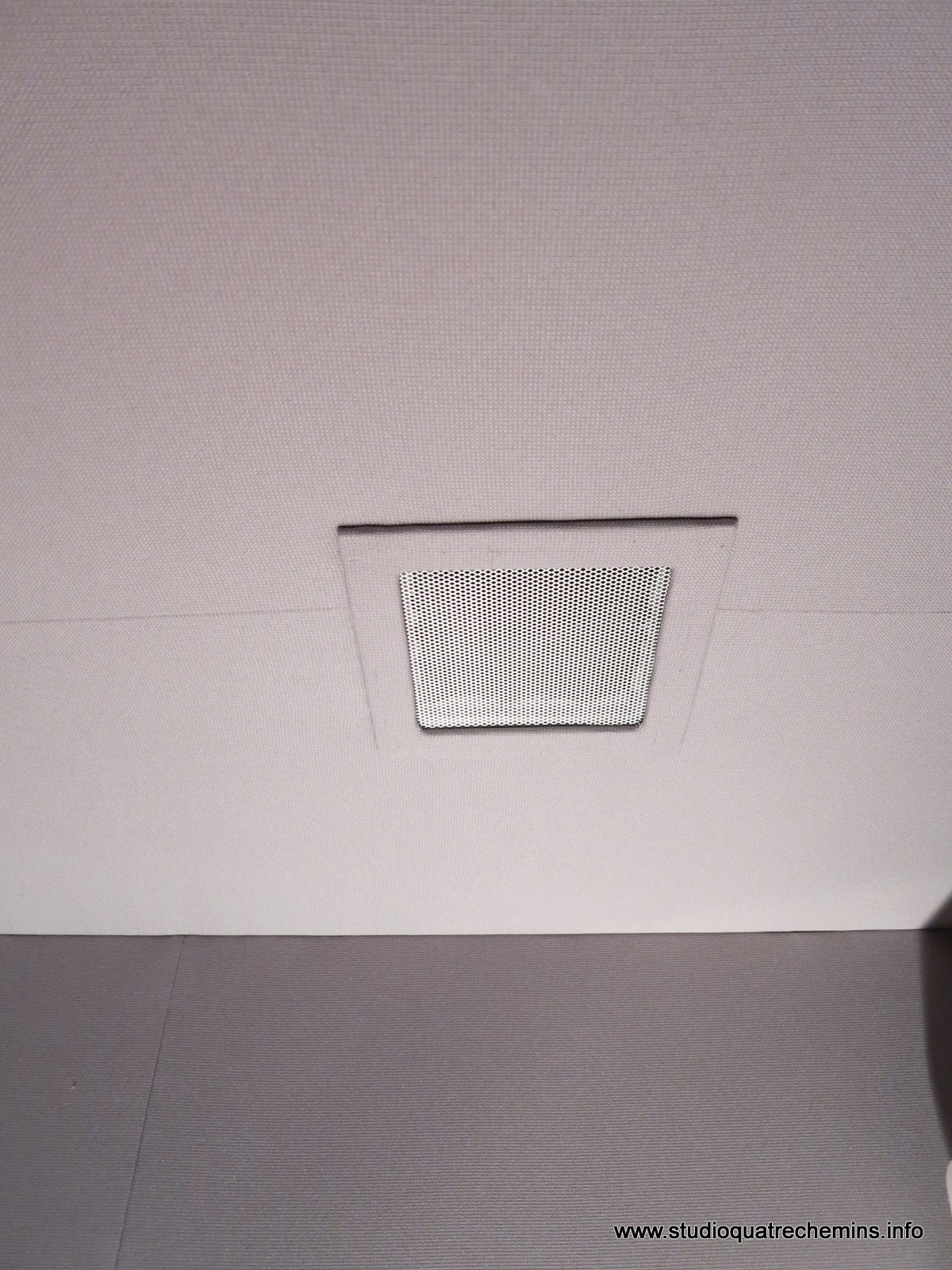

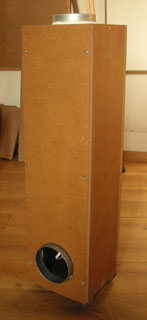

2010 - Caisson insonorisé pour cabine acoustique

Caisson de ventilation à insérer dans le circuit de ventilation d'une cabine insonorisée

Mise à jour : 13/01/24
